سنسور اکسیژن خودرو

سنسور اکسیژن خودرو

سیستم های کنترل موتور کامپیوتری شده کنونی ، مبتنی بر اطلاعات چندین سنسور به منظور تنظیم عملکرد موتور ، آلاینده ها و سایر عملکردهای مهم هستند. در صورتی که این سنسورها اطلاعات دقیقی را ارائه ندهند ، باعث بروز مشکلاتی در عملکرد موتور از قبیل : افزایش مصرف سوخت و تولید آلاینده ها خواهند شد.

یکی از سنسورهای مهم در این سیستم ، سنسور اکسیژن است و از آنجایی که فرمول شیمیایی اکسیژن O2 می باشد ، اغلب آن را سنسور O2 می گویند. (لازم به ذکر است که اتم های اکسیژن همواره به صورت جفت ( دوتایی ) حرکت می کنند. )

اولین سنسور اکسیژن در سال ۱۹۷۶ بر روی VOLVO 240  به کار رفت. پس از آن هنگامی که قوانین مربوط به آلاینده ها در ایالت کالیفرنیا کاهش این مواد مضر را لازم دانست ؛ خودروهای موجود در کالیفرنیا در سال ۱۹۸۰ از این سنسور استفاده کردند. کمی بعد قوانین فدرال در مورد آلاینده ها ، نصب سنسور اکسیژن بر روی تمامی خودروها و کامیون های سبک ساخته شده در سال ۱۹۸۱ اجباری کرد و حالا با وجود آیین نامه OBD II ، ( خودروهای ساخته شده از سال ۱۹۹۶ تا کنون ) برخی از خودروها به چند سنسور اکسیژن مجهزاند که در تعدادی از آنها چهار سنسور اکسیژن به کار رفته است.

سنسور اکسیژن بر روی مانیفولد دود نصب شده  تا نشان دهد که میزان اکسیژن محترق نشده در اگزوز یا به عبارتی آلاینده های اگزوز ، چقدر است. بررسی میزان اکسیژن در اگزوز یکی از راه های اندازه گیری مخلوط سوخت و هوا است. اگر مخلوط محترق شده سوخت غنی (اکسیژن کمتر ) یا رقیق ( اکسیزن بیشتر ) باشد ، سنسور اکسیژن این تغییرات را به واحد کنترل الکترونیکی ECU ) ) گزارش می دهد.

عوامل بسیاری در غنی یا رقیق شدن مخلوط سوخت تاثیر گزاراند. از جمله : درجه حرارت هوا ، درجه حرارت مایع خنک کننده موتور ، فشار بارومتریک ، موقعیت دریچه گاز ، جریان هوا و بار موتور که برای اندازه گیری تمامی این عوامل ، سنسورهای دیگری وجود دارند. اما اندازه گیری اصلی تغییراتی که در مخلوط سوخت بوجود می آید توسط سنسور اکسیژن انجام می شود. بنابراین بروز هر نوع مشکلی در سنسور اکسیژن می تواند کل سیستم را ز شرایط طبیعی خارج کند.

حلقه ها :

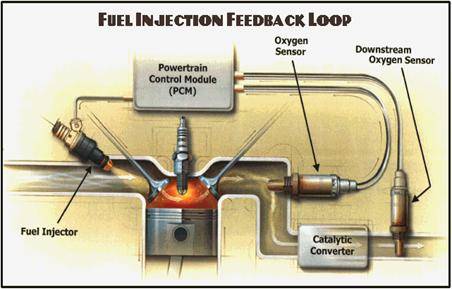

ECU با استفاده از ولتاژ سنسور اکسیژن که از طریق سیستم کنترل حلقه بسته ُ سوخت فرستاده شده ، مخلوط سوخت را تنظیم می کند. ECU با توجه به اطلاعاتی که از سنسور اکسیژن دریافت می کند ، نسبت به تغییر مخلوط سوخت اقدام می کند. تغییرات پی در پی در مخلوط سوخت ( غنی و رقیق شدن مداوم  ) ، نوسانات مشابه ای در ولتاژ خروجی سنسور اکسیژن ایجاد می کند. نتیجه تغییرات ثابت قبل و بعد از تبدیل مخلوط سوخت غنی به رقیق این است که مبدل کاتالیزوری با راندمان حداکثر کار می کند؛ در حالی که مخلوط سوخت در بالانس صحیح قرار گرفته است. که این امر تولید آلاینده ها را در حداقل میزان خود نگه می دارد. این کار مشکل اما امکان پذیر است.

گاهی هیچ سیگنالی از سنسور اکسیژن دریافت نمی شود. این شرایط هنگامی بوجود می آید که موتور سرد برای اولین بار استارت می خورد و یا اینکه سنسور اکسیژن خراب است. ECU در این وضعیت فرمان ارسال سوخت غنی وبه طور ثابت را اعلام می کند. این حالت عملکرد حلقه باز نامیده می شود ؛ زیرا هیچ گونه از اطلاعات سنسور اکسیژن برای تنظیم مخلوط سوخت استفاده نمی شود.

اگر موتور هنگامی که سنسور اکسیژن به درجه حرارت عملکرد خود می رسد ، امکان استفاده از سیستم حلقه بسته را از دست دهد یا اینکه این سیستم به دلیل اخلال در ولتاژ خروجی سنسور اکسیژن دچار افت شود ، موتور با سوخت خیلی غنی کار می کند که نتیجه آن افزایش مصرف سوخت و تولید آلاینده ها است.خرابی سنسور دمای آب نیز می تواند از شکل گیری سیستم حلقه بسته جلوگیری کند. زیرا ECU فکر می کند که همواره درجه حرارت آب موتور در کمترین میزان خود است ؛ بنابراین از شکل گیری سیستم حلقه بسته ممانعت می کند.

سنسور اکسیژن چگونه کار می کند :

سنسور اکسیژن شبیه یک ژنراتور کار می کند و هنگامی که به اندازه کافی گرم شود ، از خود ولتاژ تولید می کند. قسمتی از سنسور که در درون مانیفولد دود قرار دارد ، یک حباب سرامیکی زیرکونیومی است که انتهای آن روی پوسته مانیفولد پیچ می شود. قسمت بیرونی حباب با یک لایه متخلخل از جنس پلاتین پوشیده شده و در درون آن دو نوار پلاتینی وجود دارد که به عنوان الکترودها یا کنتاکت ها به کار می روند.

قسمت بیرونی حباب در معرض گازهای داغ مانیفولد دود قرار دارد. اما در درون حباب ، سنسور ( الکترود) بین هوای محیط و دود اگزوز قرار گرفته است. در سنسورهای اکسیژن قدیمی یک سوراخ کوچک در پوسته ضخیم سنسور وجود داشت که هوا از طریق آن وارد سنسور می شد. در سنسورهای جدید تنفس از میان کانکتور سیم ها انجام می شود و این فضای کم بین عایق بندی و سیم ( ها ) محلی مناسب برای نفوذ هوا به درون سنسور است. بنابراین نباید هرگز روی کانکتورهای سنسور اکسیژن را روغنکاری و چرب نمود زیرا این امر سبب مسدود شدن جریان هوا می شود. این روش نسبت به روش قدیمی ترجیح داده می شود؛ زیرا خطر کثیف شدن یا گرفتگی توسط آب که می تواند از درون سنسور را کثیف یا معیوب کند ، کاهش می یابد.

اختلاف میزان اکسیژن بین اگزوز و هوای محیط  در درون سنسور اکسیژن سبب تولید ولتاژ نسبت جریان در میان حباب سرامیکی می شود. هرچه اختلاف اکسیژن بیشتر باشد ، ولتاژ تولیدی سنسور نیز بیشتر خو بود. به طور نونه یک سنسور اکسیژن هنگامی که مخلوط سوخت غنی است و اکسیژن محترق نشده کمی در اگزوز وجود دارد ، ولتاژی در حدود ۹/۰ ولت تولید می کند. زمانی که مخلوط سوخت رقیق است ، ولتاژ خروجی سنسور افت کرده و به حدود ۲/۰ ولت می رسد. هنگامی که مخلوط سوخت و هوا بالانس شده یا در نقطه ای ثابت در حدود ۱۴٫۷ : ۱ قرار گرفته ، سنسور ولتاژی در حدود ۴۵/۰ ولت را تولید می کند.

هنگامی که ECU سیگنالی با ولتاژ بالا مبنی بر غنی بودن مخلوط سوخت دریافت می کند ، به منظور کاهش ولتاژی که سنسور تولید کرده ، مخلوط سوخت را رقیق می کند. زمانی که سنسور سیگنالی با ولتاژ پایین مبنی بر رقیق بودن مخلوط سوخت به ECU می فرستد ، ECU دوباره مخلوط سوخت را غنی می کند. رقیق و غنی کردن مخلوط سوخت در طی سرعت های مختلف که به سیستم سوخت رسانی وابسته است ، ثابت می ماند. آهنگ تغییر در موتورهایی که کاربراتور فیدبک دارند بسیار آهسته است. در نوعی از آنها تا ۲۵۰۰ دور بر دقیقه ( RPM ) یک بار در ثانیه انجام می شود. موتورهای دارای سیستم انژکتورتک نقطه ای تا حدی سریع تراند ( دو تا سه بار در ثانیه تا  ۲۵۰۰ دور بر دقیقه ). در حالی که موتورهای مجهز به سیستم انژکتور چند نقطه ای از همه سریع تراند ( پنج تا هفت بار در ثانیه تا ۲۵۰۰ دور بردقیقه ).

سنسور اکسیژن برای اینکه سیگنال ولتاژ تولید کند ، باید قبل از شروع به کار در حدود ۶۰۰ درجه سلسیوس یا بیشتر گرم شود. بنابراین اکثر سنسورهای اکسیژن در درونشان المنت گرم کن کوچکی دارند که به آنها کمک می کند سریع تر به درجه حرارت عملکرد خود برسند.

المنت گرم کن قادر است در زمانی که دور آرام موتور طولانی می شود ، از متوقف شدن عملکرد سنسور جلوگیری نماید. در غیر این صورت سیستم حلقه بسته به حلقه باز تبدیل خواهد شد.

سنسورهای اکسیژن دارای گرم کن در خودروهای جدید استفاده شده اند که برخی از آنها دارای سه یا چهار سیم هستند. سنسورهای تک سیمی که قدیمی تراند ،

گرم کن ندارند. هنگام تعویض سنسور اکسیژن حتماَ نوع یکسان با نمونه اصلی ( دارای گرم کن یا فاقد گرم کن ) را نصب کنید.

 وظیفه جدید سنسور اکسیژن به همراه OBD II :

در ابتدا تعداد کمی از خودروها در سال های ۱۹۹۴ و ۱۹۹۵ وسپس تمامی خودروهای ساخته شده از سال ۱۹۹۶ تاکنون ، تعداد سنسور اکسیژنشان دو برابر شد. سنسور اکسیژن دوم پایین تر از مبدل کاتالیزوری نصب شده وراندمان عملکرد مبدل را نشان می دهد. در موتورهای V شکل شش و هشت سیلندر با اگزوز دوگانه از چهار سنسور اکسیژن استفاده شده است. یکی در نزدیکی هر بلوکه سیلندر و دیگری بعد از هر مبدل کاتالیزوری نصب شده است.

سیستم OBD II برای تشخیص میزان آلاینده ها در طی عملکرد موتور طراحی شده است. این امر مستلزم وجود قطعاتی است تا عواملی را که امکان افزایش آلاینده ها را فراهم می کنند ، شناسایی کند. سیستم OBD II به منظور دانستن عملکرد صحیح مبدل کاتالیزوری و کاهش میزان آلاینده های اگزوز توسط آن ، میزان اکسیژن گزارش شده از سنسورهای قبل و بعد از مبدل را( که به صورت ولتاژ است ) مورد مقایسه قرار می دهد. اگر OBD II دریابد که تغییرات ولتاژ بین دو سنسور کم است ویا تغییری وجود ندارد ؛ یعنی مبدل کاتالیزوری به درستی کار نمی کند که این امر باعث روشن شدن لامپ نشانگر نقص فنی ( MIL ) می شود.

عیب یابی سنسور:

عملکرد مطلوب سنسور اکسیژن به قابلیت تولید ولتاژ آن وابسته است. این قابلیت با افزایش مدت زمان کارکرد سنسور به دلیل تجمع آلاینده ها بر روی نوک آن ، کاهش می یابد. کثیف شدن و گرفتگی سنسور می تواند توسط مواد مختلفی که در اگزوز وجود دارند ، ایجاد شود.از قبیل: سرب ، سیلیکون ، سولفور ، رسوب روغن و حتی برخی مواد مکمل سوخت. علاوه بر این سنسور می تواند توسط عوامل محیطی از جمله : آب ، مواد معدنی موجود در جاده ، روغن و کثافات معیوب شود.

هرچه طول عمر سنسور افزایش یابد ، کارایی آن کاهش خواهد یافت. هنگامی که سنسور اکسیژن نسبت به تغییرات مخلوط سوخت و هوا واکنش کندی نشان می دهد ، باعث افزایش میزان آلاینده ها می شود. زیرا عمل رقیق و غنی کردن مخلوط سوخت به کندی انجام می شود که سبب کاهش راندمان مبدل می گردد. در موتورهایی با سیستم تزریق چند نقطه ای( MFI ) که دارای سیستم تزریق الکترونیکی اند ، کیفیت عملکرد سنسور اکسیژن حایز اهمیت است. زیرا تغییرات نسبت سوخت در سیستم MFI در طی کارکرد با بیشترین سرعت انجام می شود. البته این امر برای سیستم تزریق ت نقطه ای (SFI  ) که دارای سرعت تغییرات کمتری نسبت به سیستم MFI می باشد نیز تا حدی صدق می کند.

اگر هر دو سنسور اکسیژن با هم خراب شوند ، مخلوط سوخت غنی می شود. پیش فرض اکثر سیستم های تزریق سوخت ، میانگین تزریق پس از سه دقیقه است که سبب افزایش مصرف سوخت و تولید آلاینده ها می شود. لازم به ذکر است ؛ اگر مبدل کاتالیزوری به سبب غنی بودن مخلوط سوخت بیش از حد داغ شود ، امکان معیوب شدن مبدل وجود دارد.

یکی از مطالعات سازمان حفاظت محیط زیست ( EPA ) مشخص کرد ؛ ۷۰ درصد خودروهایی که در تت آلاینده های I / M 240 تایید نشده اند ، به یک سنسور اکسیژن جدید نیاز دارند.

تنها راه فهمیدن عملکرد صحیح ر اکسیژن ، آزمیش و بررسی منظم آن است. از این رو برخی خودروها یک لامپ اخطار خرابی سنسور دارند. زمان مناسب برای بررسی سنسور اکسیژن ، هنگام تعویض شمع های جرقه است.

می توان توسط یک ولت متر دیجیتال ولتاژ خروجی سنسور اکسیژن را اندازگیری کرد. اما نوسانات ولتاژ ، مشاهده را سخت می کند زیرا پرش اعداد زیاد است. یک ولت متر آنالوگ برای مشاهده تغییرات بهتر است ؛ اما ممکن است بر روی سیستمی که تغییرات آن زیاد است ، پاسخگو نباشد. بنابراین بهترین وسیله برای مشاهده ولتاژ خروجی سنسور اکسیژن یک اسیلوسکوپ ذخیره ساز دیجیتال ( DSO ) است. یک اسکوپ ولتاژ خروجی سنسور اکسیژن را به صورت موجی شکل و در قالب دامنه نوسانات ولتاژ حداقل و حداکثر و همچنین توسط فرکانس آن ( نرخ تغییر سوخت غنی نسبت به سوخت رقیق ) مشخص می کند.

[vc_message message_box_color=”blue” icon_fontawesome=”fa fa-link”]منبع: نواندیشان[/vc_message]

مهدی عارف خیابانی
