وسایلی که در مدارهای فرمان به کار میروند به این قرار است:
۱_کنتاکتور(کلید مغناطیسی)۲_شستی استاپ استارت۳_رله الکتریکی۴_رله مغناطیسی۵_لامپ های سیگنال ۶-فیوزها ۷_لیمیت سویچ۸_کلیدهای تابع فشار ۹_کلیدهای شناور۱۰_چشم های الکتریکی(سنسورها)۱۱_تایمر و انواع آن۱۲_ترموستات۱۳_کلیدهای تابع دور
بهره برداری مطمئن و بی وقفه از تاسیسات الکتریکی و مراکز تولید نیرو و تامین انرژی الکتریکی مورد نیاز تجهیزات برقی کارخانه جات صنعتی و مراکز اقتصادی تا حدود زیادی به خصوصیات و ویژگی ها و طرز عمل کلیدها و وسایل کنترل مدارها بستگی دارد.
در مدارهای الکتریکی وسایل مختلفی به کار میرود که از مهمترین انها کنتاکتور یا کلید مغناطیسی است .استفاده از این کنتاکتور در مدارهای کنترل تنوع طراحی های مختلف را به وجود می آورد.
برای طراحی مدارهای کنترل و کار با آنها باید وسایل تشکیل دهنده آن را به طور کامل شناخت و به اصول ساختمان و مورد استفاده این وسایل آشنا شد.

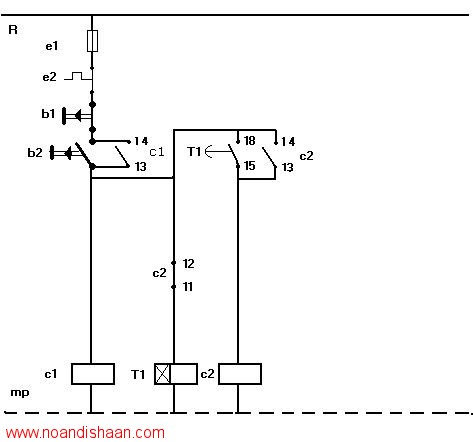

وسایلی که در مدارهای فرمان به کار میروند به این قرار است:
۱_کنتاکتور(کلید مغناطیسی)۲_شستی استاپ استارت۳_رله الکتریکی۴_رله مغناطیسی۵_لامپ های سیگنال ۶-فیوزها ۷_لیمیت سویچ۸_کلیدهای تابع فشار ۹_کلیدهای شناور۱۰_چشم های الکتریکی(سنسورها)۱۱_تایمر و انواع آن۱۲_ترموستات۱۳_کلیدهای تابع دور

در مورد کنتاکتور میتوان گفت که یک کلید مغناطیس است که وقتی ولتاژ مورد نظر به آن اعمال میشود یک سری کنتاکت(یا کلید)باز را بسته و یک سری کنتاکت بسته را باز میکند.که با استفاده از این خاصیت مدارهای مختلفی میتوان مدارهای زیادی رو طراحی کرد.

ساختمان کنتاکتور:
این کلید از دو هسته به شکل e یا u که یکی ثابت و دیگری متحرک است و در میان هسته ثابت یک بوبین یا سیم پیچ قرار دارد،تشکیل شده است. وقتی بوبین به برق وصل میشود با استفاده از خاصیت مغناطیسی ،نیروی کششی فنر را خنثی میکند و هسته فوقانی را به هسته تحتانی متصل کرده باعث میشود که تعدادی کنتاکت عایق شده از یکدیگر به ترمینال های ورودی و خروجی کلید متصل میشود و یا باعث باز شدن کنتاکت های بسته کنتاکتور بسته کنتاکتور گردد.
در صورتی که مدار تغذیه بوبین کنتاکتور قطع شود ،در اثر نیروی فنری که داخل کلید قرار دارد هسته متحرک دباره به حالت اول باز میگردد.
مزایای استفاده از کنتاکتورکنتاکتورها نسبت به کلیدهای دستی صنعتی مزایایی به شرح زیر دارند:

۱_مصرف کننده می تواند از راه دور کنترل می شود.

۲_مصرف کننده میتواند از چند محل کنترل شود.

۳_امکان طراحی مدار فرمان اتوماتیک برای مراحل مختلف کار مصرف کننده وجود دارد.

۴_سرعت قطع و وصل کلید زیاد و استهلاک آن کم است.

۵_از نظر حفاظتی مطمئن ترند و حفاظت مطمئن تر و کامل تری دارند.

۶_عمر موثرشان بیشتر است.

۷_هنگام قطع برق،مدار مصرف کننده نیز قطع می شود و به استارت مجدد پیدا میکند؛در نتیجه از خطرات وصل ناگهانی دستگاه جلو گیری می کند.
