مدار ریموت لیزری

در این مدار با کنترل از راه دور توسط نور لیزر آشنا می شوید.حتی می توانید.از این مدار به عنوان سیستم دزدگیر و هشدار دهنده نیز استفاده کنید.در ضمن رنج ولتاژی که این مدار با آن کار می کند بین 2.5 تا 5 ولت است.به این ترتیب با سری کردن دو باطری 1.5 ولت معمولی نیز می توانید این کار را انجام دهید.اگر بخواهید.،ولتاژ را بیشتر از آنچه که گفتم مثلا با یک باطری 6 ولت یا 9 ولت انجام دهید نیز مشکلی ندارید .برای اینکار بایست مقاومت های وارد شده به LED ها رابیشتر از آنچه که در نقشه مشخص می شود.قرار دهید.در ضمن به میزان ولتاژ قابل تحمل خازن ها نیز توجه کنید.خازن های الکترولیت دارای مشخصه حداکثر ولتاژ قابل تحمل هستند.همچنین حداکثر و حداقل ولتاژ را که آی سی 4011 در آن رنج ولتاژی کار می کند را بایست.،مورد توجه قرار داد.شما حتی از این مدار به عنوان دزدگیر نیز می توانید استفاده کنید.برای اینکار بایست منبع ساطع کننده نور لیزر را در جایی ثابت کنید.به طوریکه نور آن به صورت مستقیم به فتودیود تابیده شود.البته برای این منظور به توضیحات مربوط به نقشه نیز بایست توجه کنید.مادامی که نور لیزر به فتو دیود تابیده می شود.صدایی از بیزر شنیده نمی شود.به محض اینکه این نور توسط موجود زنده یا هر شی دیگری قطع شود.مدار شروع به چشمک و بوق زدن می نماید.

قطعات مورد نیاز

  1. 1 عدد آی سی NAND ،4011
  2. 1عدد مقاومت 22 کیلو اهم
  3. 3 عدد مقاومت 220 اهم
  4. 1 عدد مقاومت 1 مگا اهم
  5. 2 عدد مقاومت 150 کیلو اهم
  6. 1 عدد مقاومت 350 کیلو اهم
  7. 1 عدد مقاومت 82 اهم
  8. 1 عدد مقاومت 6.8 اهم
  9. 4 عدد ترانزیستور C1815
  10. 1 عدد خازن 103
  11. 1 عدد خازن 2.2 میکروفاراد
  12. 1 عدد پتانسیومتر 50 کیلو اهم
  13. 1 عدد فتوسنسور دیودی
  14. 3 عدد LED
  15. 1 عدد جاسوییچی لیزری
  16. برد بورد یا برد مسی سوراخدار اگر بخواهید قطعات را لحیم کنید
  17. سیم تک رشته جهت کار با برد بورد
  18. 1 عدد بیزر

نقشه مدار به همراه توضیحات

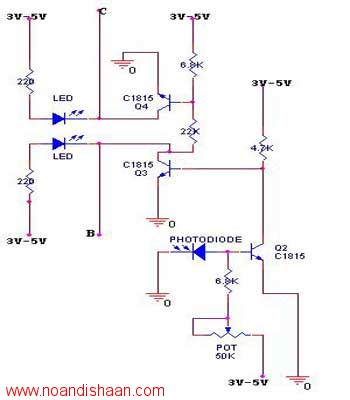

نقشه مربوط به گیرنده نور لیزر

به شکل فتو دیود در نقشه مربوط به گیرنده توجه کنید.همانطور که می بینید فلش های کشیده شده به سمت فتو دیود است.اگر به LED ها توجه کنید.می بینید که این فلش ها به سمت بیرون است.در واقع LED ها ساطع کننده نور هستند.و فتو دیودها دریافت کننده نور که این خصوصیت نیز در نقشه به این شکل مشخص می شود.
اگر به شکل ترانزیستور Q2 که NPN است.توجه کنید.مشاهده می کنید که همواره بیس آن با یک مقاومت 6.8 کیلو اهم و یک عدد پتانسیومتر 50 کیلو اهم به مثبت ولتاژ متصل است.که شدت حساسیت فتودیود به نور لیزر را نیز می توانید با این پتانسیومتر تنظیم کنید.با وجود اتصال بیس ترانزیستور Q2 به مثبت ولتاژ این ترانزیستور همواره روشن است.و مقدار زمین را از امیتر به کلکتو انتقال می دهد.در این حالت Q3 نیز خاموش است.ولی Q4 به خاطر اتصال بیسش با یک مقاومت 6.8 کیلو نیز همواره روشن است.و زمین را از امیتر بر روی کلکتورش می اندازد.و یکی از LED ها در صورت عدم وجود نور لیزر روشن می ماند.
اگر نور لیزر که با یک جاسویچی لیزری یا دیود لیزری تابیده می شود به سطح این فتو دیود از هر سمتی تابیده شود.باعث زمین شدن بیس ترانزیستور Q2 و روشن شدن ترانزیستور Q3 به خاطر بایاسش با مقاومت 4.7 کیلو اهم به مثبت ولتاژ و زمین شدن کلکتور آن که به بیس ترانزیستور Q4 متصل است.،می شود.در این حالت تنها Q3 روشن است و بقیه ترانزستورهای Q2 و Q4 خاموش هستند.بنابراین در این حالت نیز تنها یک LED زمین سمت کاتدش تامین می شود.در واقع در هر دو حالت وجود نور لیزر و عدم وجود نور لیزر به خاطر این نوع بایاس مدار فقط یک LED از دو LED موجود در این نقشه روشن می ماند.
