آموزش plc s7

 آموزش plc s7

امروزه با وجود پروسه های صنعتی بزرگ فقط به PLC های می توان اعتماد کرد و در این مورد نیز کمپانی قدرتمند زیمنس حرف اول را می زند . این مسئله به حدی مهم است که در استخدامی ها نیز اکثرا امتیاز با کسانی است که تسلط کامل بر نرم افزار Step7 را داشته باشند . از این رو هر مهندس الکترونیک بهتر است که با این نرم افزار کار کرده باشد . در کمتر سایتی می توانید این نرم افزار را با لینک مستقیم دانلود کنید .

شرکت زیمنس برای سیستمهای اتوماسیون ٬ سری PLC های S400-S300-S200 (معروفترین و پر کاربردی ترین سری در ایران) را تولید کرده که برنامه ریزی و پیکربندی سخت افزاری این سری از PLC ها را میتوان با استفاده از نرم افزار SIMATIC MANAGERانجام داد. زبان برنامه نویسی مورد استفاده در این نرم افزار STEP 7 است که در حالت گرافیکی ( استفاده از بلوکهای آماده موجود در برنامه) بسیار ساده نیز هست .
بیش از 90% از نقشه های موجود در صنعت ( برنامه نوشته شده در PLC ) با دیاگرامهای LADER است که همانند کنتاکتها و رله ها در مدار های کنترل رسم میشوند.پس از برنامه نویسی در این نرم افزار با استفاده از قسمت SIMULATION نرم افزار میتوان برنامه نوشته شده را شبیه سازی کرده و در صورت وجود خطا آن را برطرف کرد. درنرم افزار SIMATIC MANAGER شما با تمامی سخت افزارهای موجود در یک PLC سر وکار دارید . از منبع تغذیه PLC تا مدلهای مختلف CPU و دیگر اجزاء PLC .
در این نرم افزار تمام ورودی و خروجی های PLC (مدولها) اعم از ورودی و خروجیهای آنالوگ و دیجیتال ٬ مدول شمارشگر ٬ مدول وضعیت و… تعبیه شده که میبایست در صورت استفاده در نرم افزار پیکر بندی سخت افزاری شوند .

جلسه اول

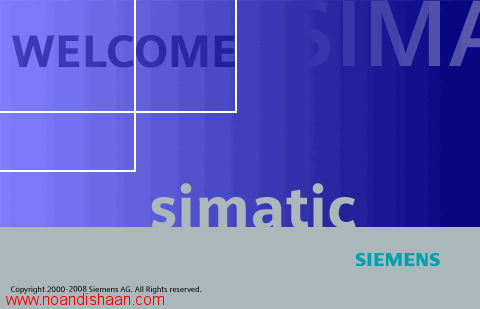

با اجرای برنامه simatic manager پنجره new project wizard ظاهر میشود





پنجره فوق را میتوان از طریق منوی file نیز ظاهر نمود
finish را کلیک کنید تا تنظیمات دفالت اعمال شود برای تنظیمات جزئی مانند نام پروژه از طریق next ادامه بدهید.

پس از کلیک بر finish پنجره زیر ظاهر میشود:





با کلیک ماوس بر روی simatic 300 station در شکل فوق دو قسمت مربوط به آن یعنی hardware (برای پیکربندی سخت افزار) و CPU برای تنظیمات CPU ارائه میشود





با کلیک بر hardware وارد پنجره زیر میشویم





در پنجره فوق جدول پیکر بندی برای rack ظاهر میشود
چنانچه جدول فوق موجود نبود در ستون سمت راست صفحه وارد شاخه simatic 300 شده و از زیر شاخه های آن وارد rack 300 شده و از درون آن روی rail دوبار کلیک نمایید.





در سطر یک منبع تغذیه جایگذاری میشود که باید به زیر شاخه Ps-300 رفته و ماژول مربوط به سیستم خود را انتخاب نمایید

سطر شماره 2 برای cpu در نظر گرفته شده است که باید با رفتن به زیر شاخه CPU-300 از شاخه simatic 300 رفته و CPU مورد نظر خود را انتخاب می نماییم

سطر سوم برای IM و ارتباط با rack های دیگر در نظر گرفته شده و چنانچه rack دیگری موجو نباشد خالی میماند

در سطرها چهار به بعد انواع ورودی و خروجیها دیجیتال و آنالوگ قرار میگیرند





پس از ثبت ماژولها با کلیک بر save and compile اطلاعات را ذخیره و به PLC انتقال دهید j,[i ;kdn گزینه save فقط اطلاعات را ذخیره میکند و به PLC انتقال نمیدهد



صفحه را ببندید و به simatic manager باز گردید

با کلیک بر CPU و وارد شدن به شاخه(1) S7 program پنجره زیر ظاهر میشود.




در پنجره فوق sources برای ذخیره فایلهای منبع گرافیک یا متن، blocks برای نوشتن، اجرای برنامه و مونیتورینگ و symbols برای ذخیره کردن جدول نمادها بکار میرود.
با کلیک بر روی blocks وارد آن شاخه میشویم و پنجره زیر ظاهر میشود




OB1 در پنجره فوق بلوک سازماندهی نام دارد و CPU آنرا در هر سیکل اجرا میکند با دابل کلیک بر آن وارد محیط برنامه نویسی میشویم

پنجره فوق در حالت FBD ظاهر شده است (زبانهای برنامه نویسی شامل FBD, LAD, STL میباشد)

کلیه ابزارها در نوار بالای صفحه قرار دارند و تمام دستورالعمل ها در ستون سمت چپ صفحه
در تصویر بالا یک مدار and رسم شده است





با رفتن به قسمت view میتوان زبان برنامه نویسی را عوض نمود
که مدار بالا به این صورتها تصویر میشود

با کلیک بر کلید save مدار را برای استفاده های بعدی در OB1 ذخیره مینماییم

با کلیک بر اسامی آیکنها میتوان آنها را تغییر داد
برای ورودی از کد I0.0 و برای خروجی از کد Q0.0 استفاده میکنیم
0 سمت چپ بایت رو عوض میکنه و 0 سمت راست بیت رو
و همونطور که میدونیم هر بیت 8 بایت هستش
پس برای هر بایت میتونیم از 0 تا 8 رو منظور کنیم


 ادامه…
