انواع مدارات ریموت کنترل به همراه شماتیک و فیبر مدار چاپی

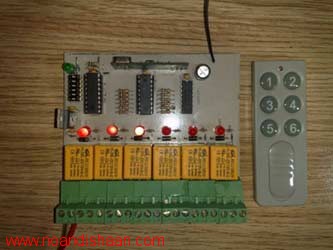

امروزه در سایت های الکترونیکی مدارات زیادی برای ریموت کنترل ها ارائه می شود . در بازار نیز انواع مختلفی از آنها وجود دارد . ریموت کنترل هائی که بعض ها در بازار وجود دارند از مدل های قدیمی هست که فرستنده و گیرنده آنها در داخل خود مدار قرار گرفته اند.

اما امروزه به خاطر تولید ماژول های رادیوئی مختلف این ریموت ها هم از این ماژول ها برای ارسال و دریافت استفاده می کنند. همانطور که در یکی از مطالب سایت درباره یکی از انواع این ماژول ها یعنی ماژول های ASK بحث کردیم امروز هم میخواهیم مداراتی که از این ماژول ها در آنها استفاده میشود را معرفی کنیم.
در ابتدا تعدادی از شماتیک هائی را که برای این مدارات فرستنده و گیرنده ارائه شده اند نمایش می دهیم :

مدار گیرنده :

مدار فرستنده :

دو مدار بالا بر اساس ماژول ها بنا شده اند . دو مدار پائین درون خودشان قسمت فرستنده و گیرنده را هم دارند:

مدار فرستنده :

مدار گیرنده :

در ادامه برای شما مداراتی را به همراه فایل های فیبر مدار چاپی آنها آماده کرده ایم . مدارت آماده شده در انواع ۲ و ۴ و ۶ کاناله ۱۲می باشند . تمام مدارات بالا بر اساس ماژول TLPRLP434A آماده شده اند . اگر این ماژول را دارید که هیچ وگرنه بر اساس ماژول خودتان و پایه های آن شماتیک و pcb آنرا تغییر دهید . دیتا شیت این ماژول نیز در فایل ضمیمه موجود می باشد .

نام فایل: انواع مدارات ریموت کنترل به همراه شماتیک و فیبر مدار چاپی

دانلود فایل: لینک مستقیم

پسورد فایل: www.noandishaan.com

منبع: نواندیشان
