آموزش تابلو برق

مقدمه ای دربارۀ تابلو و اجزای آن

تابلو : محفظه ای است فلزی یا غیر فلزی که تجهیزات در آن نصب شده و ارتباط الکتریکی توسط هادی ها برقرار شده و محفظه آماده بهره برداری می شود .

تابلوی برق به عنوان مجموعه ای که در آن یک یا چند وسیله قطع و وصل همراه با تجهیزات کنترل ، اندازه گیری ، حفاظتی ، تنظیم کننده و غیره ؛ به منظور ایجاد ارتباطات لازم بین آنها و سایر تجهیزات خارج از تابلو وجود دارد ، می باشد .

به طور کلی هر جا که بحث بهره برداری انرژی الکتریکی در تولید ، انتقال و توزیع و تبدیل انرژی الکتریکی و کنترل تجهیزات مصرف کننده انرژی الکتریکی مطرح باشد ، وجود تابلوهای برق ضرورت می یابد .

تابلوهای برق را می توان از جنبه های گوناگون تقسیم بندی نمود که مهمترین این تقسیم بندی ها بر اساس ولتاژ نامی تجهیزات و تابلو است . تابلوهایی که تجهیزات آنها دارای ولتاژ حداکثر تا می باشند ، در بخش فشار ضعیف قرار می گیرند و ولتاژ نامی بالاتر از یک کیلو ولت را در بخش فشار متوسط قرار می دهند که به طور معمول تجهیزات حداکثر تا درون سلول قرار داده می شود .

– اجزاء تشکیل دهندۀ هر تابلو

تجهیزات الکتریکی : لوازم الکتریکی که در تابلو استفاده می شود . عبارتست از کلیه عناصری که در مدار الکتریکی قرار می گیرند . ( به غیر از قسمت ارتباطات )

    • کنتاکتور : عامل قطع و وصل مدار فرمان از راه دور
    • بی متال : جهت فرمان قطع در اثر عبور جریان زیاد
    • انواع رله ها : جهت ارسال فرمان قطع یا وصل در اثر عوامل مختلف و خطاهای گوناگون ( از قبیل رلۀ کنترل فاز ، رلۀ کنترل بار ، رلۀ زمانی یا تایمر و غیره … )
    • انواع کلیدها : جهت قطع و وصل مدار ( از قبیل کلیدهای سلکتوری ، غلتکی ، بوش باتون ، میکروسوئیچ ، فلوتر سوئیچ و غیره … )
    • تجهیزات اندازه گیری : جهت محاسبۀ پارامترهای متغییر ( نظیر آمپرمتر ، ولتمتر ، واتمتر ، فرکانس متر ، متر )
    • ترانس جریان و ولتاژ : جهت کاهش یا افزایش جریان یا ولتاژ
  1. بدنه : قسمت فلزی که تجهیزات را محصور می کند .
  2. ارتباطات : ارتباط تجهیزات توسط هادی ها برقرار می شود . ( مثل سیم ، شینه ، کابلشو و غیره … )

کلیۀ فعالیت قسمت های وایرینگ و شینه کشی جزء این دسته محسوب می شوند که به دو گروه ارتباطات انعطاف ناپذیر (شینه ها) و ارتباطات انعطاف پذیر (سیم و کابل) تقسیم می شوند .

حال به توضیح موارد ذکر شده در بالا می پردازیم ؛

ساختمان بیرونی : از نظر طرح بیرونی تابلوها را می توان به گروه های مختلفی تقسیم بندی کرد .

  • تابلوی باز (open type assembly) : تابلویی است متشکل از اسکلت نگهدارنده که تجهیزات الکتریکی بر روی آن نصب بوده و قسمتهای برق دار تجهیزات در دسترس می باشند .
  • تابلوی جلو بسته (dead front assembly) : تابلویی است با پوشش جبهۀ جلویی که از طرف جلو دارای حفاظتی حداقل معادل باشد ، قسمت های برق دار می توانند از طرف های دیگر در دسترس باشند .
  • تابلوی تمام بسته (enclosed assembly) : تابلویی است که در تمام جهات به استثنای سطح نصب آن که ممکن است باز باشد ، کاملا بسته بوده و حداقل درجۀ حفاظت آن می باشد .
  • تابلوی سلولی (cubicle type assembly) : تابلوی تمام بسته ای است که از نوع ایستاده می باشد و ممکن است از چند قسمت و یا خانه تشکیل شده باشد .

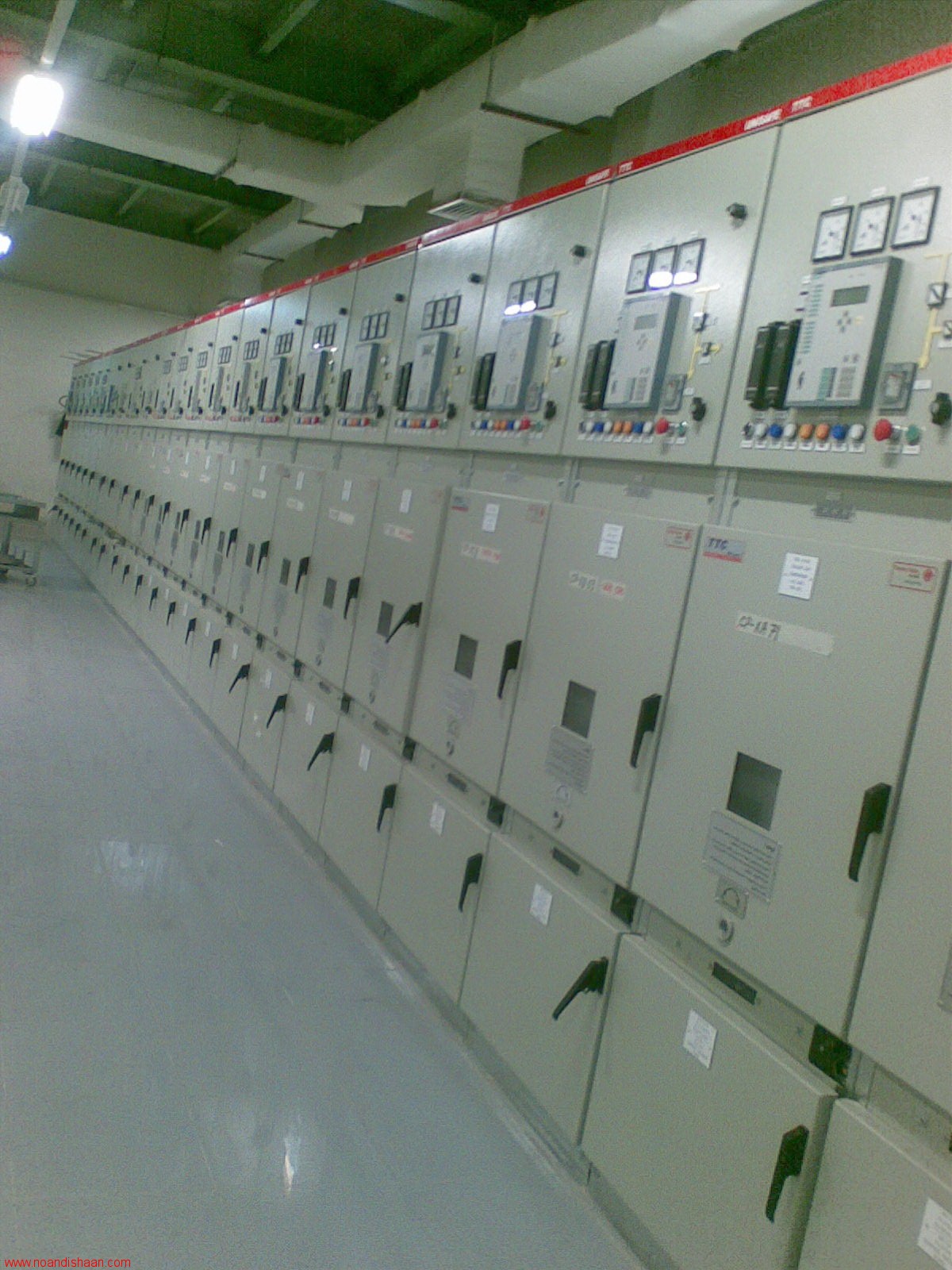

  • تابلوی چند سلولی (multi cubicle type assembly) : ترکیبی از چند سلول که از نظر مکانیکی به هم پیوسته اند .
  • تابلوی میزی (desk type assembly) : تابلوی تمام بسته ای که صفحۀ کنترل آن افقی یا شیب دار و یا ترکیبی از این دو باشد .
  • تابلوی جعبه ای (box type assembly) : تابلوی تمام بسته ای که برای نصب روی سطوح قائم در نظر گرفته شده است .
  • تابلوی چند جعبه ای (multi box type assembly) : ترکیبی است از چند جعبه که به صورت مکانیکی به هم پیوسته بوده و ممکن است روی قاب نگهدارنده واحد و یا قاب های مجزا نصب شود .

محل نصب : تابلوهای برق را می توان از نظر محل نصب به دو گروه کلی تقسیم کرد .

تابلوی داخل ساختمان (assembly for indoor installation) : تابلویی که برای استفاده در محل هایی با شرایط عادی کار در داخل ساختمان ها طراحی شده است .

  • تابلوی هوای آزاد (assembly for outdoor installation) : تابلویی که برای استفاده در شرایط عادی کار در هوای آزاد طراحی شده است .

روش نصب : قسمت های ثابت – قسمت های کشوئی و جداشدنی

قسمت های ثابت (fixed parts) : در مورد قسمت های ثابت ، وصل کردن و یا باز کردن اتصالات مدارهای اصلی باید در مواقعی که تابلو بی برق است عملی شود . به طور کلی برداشتن یا نصب کردن قسمت های ثابت ایجاب می کند که از نوعی ابزار استفاده شود ، در این صورت جدا کردن یکی از قسمت های ثابت ممکن است به بی برق کردن همۀ تابلو یا قسمتی از آن منجر شود . تابلوهای ثابت یا از انواع تابلوهای این گروه می باشند ، تابلوهای مدولار فیکس نیز نوعی از تابلوهای ثابت می باشد که هر سلول آن دارای شینه کشی عمودی و قابل خانه بندی متغییر (محفظه بندی شده) برای نصب کلیدهای مختلف ، فیوزها و وسایل اندازه گیری برای فرمان موتورها و غیره بوده و مجهز به شینۀ اصلی افقی برای توسعه به چند سلول نیز می باشد .

  • قسمت های کشوئی و جداشدنی (withdraw able & removable parts) : سلول های دارای قسمت های جدا شدنی و قسمت های کشوئی به نحوی طراحی می شوند که بتوان تجهیزات الکتریکی آنها را با ایمنی کامل از مدار اصلی در حالیکه برق دار است جدا و یا به آن وصل کرد . در این سلول می باید حداقل فواصل هوایی و خزشی در وضعیت های مختلف و همچنین در حال تغییر از وضعی به وضع دیگر ، رعایت شوند . قسمت های جدا شدنی باید دارای حالات وصل و جدا شده باشند ؛ تابلوهایی که دارای تجهیزات کشوئی و یا plug in می باشند ، در این گروه قرار می گیرند . قسمت های کشوئی علاوه بر حالت های فوق باید دارای حالت قطع بوده و ممکن است دارای حالت آزمون یا وضعیت آزمون نیز باشند و استقرار در محل هر یک از حالات می باید به روشنی قابل تشخیص باشد ، این نوع از تابلوها به نام تابلوهای کشوئی شناخته می شوند و دارای حالات ذیل می باشند :
  1. حالت وصل : در این حالت مدار قدرت و فرمان وصل بوده و برق دار هستند .
  2. حالت آزمون : در این حالت مدار قدرت قطع بوده و مدار فرمان وصل و برق دار می باشد .
  3. حالت قطع : در این حالت مدار قدرت و فرمان هر دو قطع می باشند .

مکانیزم قطع و وصل مدار قدرت و فرمان بسته به نوع طرح تفاوت دارد ولی اصولا برای مدارقدرت از طریق اتصال چند شاخه که به باسبارهای قائم درگیر می شود و برای مدارهای فرمان از طریق ترمینال های نر و مادگی و یا کانکتور می باشد .

ادامه مطلب آموزشی تابلو برق شامل نحوه نصب تابلوهای کنترل و روشنایی , مدارهای فرمان و راه انداز را میتوانید از این لینک دنبال کنید.
