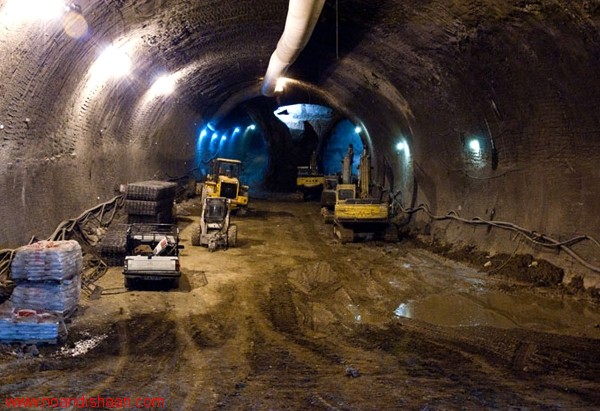

مراحل ساخت تونلهای بزرگ
مطالعات اولیه
ابتدای مسیری را که می خواهند در آن تونل حفاری شود را مورد بررسی قرار می دهیم . به این صورت که هیاتی از مشاورین ، طراحان و نقشه بردران مسیر را بصورت هوایی یا زمینی بازدید کرده و سه مسیر پیشنهادی در نظر گرفته می شود بعد در دفتر فنی این سه مسیر از نظر های مختلف مورد بررسی قرار می گیرد و بهترین مسیر از بین آنها انتخاب می شود .
مسیر انتخاب شده توسط مهندسین زمین شناس مورد بررسی قرار میگیرد و در فواصل مختلف از کوه نمونه برداری می کنند و آنها را در آزمایشگاه مورد بررسی قرار می دهند ، و گسلهای موجود در منطقه را شناسائی و نوع حرکت آنها را مشخص می کنند ، سپس نقشه ای از مقطع طولی کوه انتخاب کرده و روی آن جنس نوع سنگها ، محل گسلها و مقاطع ریزشی را مشخص می کنند .
در مرحله بعد مسیر توسط نقشه برداران میخ کوبی می شود و از هردو طرف کوه مورد بررسی قرار می گیرد و بعد از مثلث بندی کردن مراحل ساخت تونل شروع می شود .
ابتدا قسمتهای کم ارتفاع در دو سرکوه که از سنگهای شکننده و ترک دار می باشند را از هرد و طرف ابتدا و انتهای تونل کوه بری کرده تا مقاطع اصلی تونل که سطحی تقریباً یکپارچه است بدست آید .
در تونل های بزرگ حفاری از هر دو طرف کوه شروع می شود و این عمل آنقدر ادامه پیدا کرده تا هر دو حفره تونل به هم برسند .
درموقع حفاری باید مرتباً مسیر از هر دو طرف توسط نقشه برداران بررسی شود چون اگر اشتباهی در این مرحله صورت گیرد وتونل از هر دو طرف به هم نرسد چه از نظر اختلاف ارتفاع و چه از نظر مقطع چپ وراست ، عواقب جبران ناپذیری را به همراه دارد .
حفاری در دو مرحله انجام می شود . به این صورت که اول سطح بالائی تونل که تقریباً ۳/۲ ارتفاع تونل می باشد را حفاری کرده و بعد از اتمام کار شروع به کف برداری یعنی ۴/۱ پائین تونل می کنیم .
ارتفاع حفاری اولیه تونل باید به اندازه ای باشد که ماشینهای سنگین بتوانند برای تخلیه سنگهای تونل براحتی در آن حرکت کنند .
چگونگی حفاری :
این عمل بوسیله مته های دستی و یا دستگاههای حفاری و چالزنی از جمله ارتراک و درل واگن صورت می گیرد .
باید ابتدا مقطعی را که می خواهیم چالزنی کنیم در سطح اولیه مقطع تونل خط کشی کنیم بعد محل چالها روی سطح مشخص شود و سپس چالها را به طول و مقطع مناسب حفر کنیم . سپس داخل آن را با دینامیت و مواد آمفو پر کرده و چاشنی گذاری کنیم و آنگاه خاک سرند شده مرطوب ریخته و بکوبیم .
این کار را برای هر یک از چالها انجام داده و سیمهای آنها را به هم وصل کرده ، و بوسیله سیمی بلند و دور از محل انفجار برق یا باطری را وصل می کنیم و انفجار صورت می گیرد .
نحوه چاشنی گذاری؛
در موقع چاشنی گذاری و استفاده از مواد منفجره چه از نظر مقدار ، فاصله چالها و ترتیب بندی انفجار باید دقت زیادی کرد .
از نظر مقدار مواد جداولی وجود دارد که می توان به آنها رجوع کرد و آنها را مورد استفاده قرار داد ولی با توجه به مختلف بودن جنس سنگها و مواد منفجر بهتر است از روش تجربی مقدار موارد را بدست آورد .
متن کامل مقاله اموزشی مراحل ساخت تونلهای بزرگ را از لینک زیر دانلود نمایید :
