آموزش نحوه ی طراحی خطوط در نرم افزار اتوکد

طراحی line دلخواه در اتوکد

آموزش نحوه ی طراحی خطوط در نرم افزار اتوکد

این بار با اموزشی جدید تری در خدمتتون هستیم:)

آموزش طراحی line در اتوکد

شاید برای شما هم پیش اومده باشه که موقع طراحی با اتوکد نیاز به خط ،خطوط یا همون لاین های متفاوتی از اونچه که در نرم افزار اتوکد وجود داره داشته باشید و مجبور شدید که با خطوط رنگی یا منقطع رسمشون کنید و در نهایت با کلی توضیح در راهنمای نقشه به مخاطب فهمونده باشید که منظورتون چیه.

در این آموزش ما سعی داریم از 0 تا 100 طراحی  خط  یا  line دلخواه تون رو براتون قرار بدیدم. نمونه هایی از خطوط در پایین قرار داده شده که هرکدوم کاربرد خاص خودشون رو دارن.

______SHW_______
—-Vent—-
—Drain—
—gas—
و هر مدلی دیگه که در زیر یه نمونه رو آموزش میدم و بسته به نوع خلاقیتتون میتونید خطوط جدیدتری بسازید.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

شروع آموزش نحوه ی طراحی خطوط در نرم افزار اتوکد:

اول از همه به شکل زیر عمل میکنیم

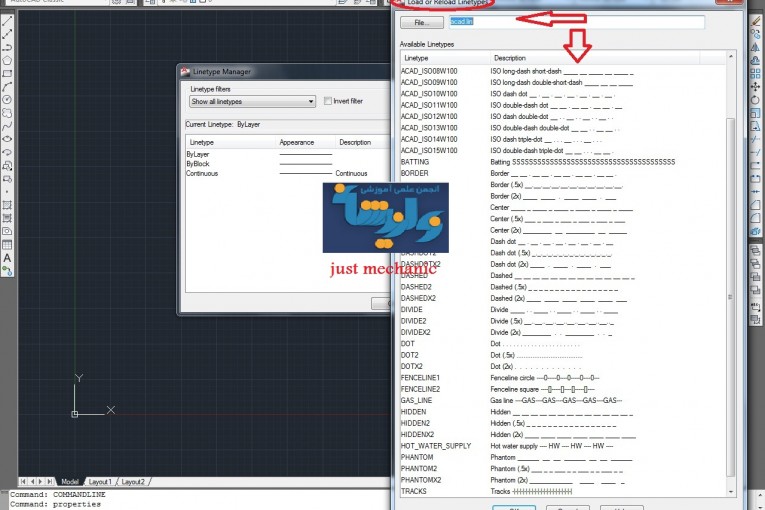

fotmat >>>> linetype >>>> load

که تصویر زیر رو میبینید

جلوی فایل ، نام فایلی رو میبینیم که خطهای مختلف شما رو شامل میشه اگه به بعد از اسمش توجه کنید میبینید که نوشته

lin. که سر وقت درموردش توضیح میدم

در قسمت پایین هم همه ی خطهایی که در اون فایل وجود داره رو میتونید ببینید
تا اینجا ما فقط خطوطی رو دیدیم که به صورت پیش فرض در اتوکد وجود داره
حالا میخوایم خودمون یه خط جدید بسازیم ومن این خط رو میخوام بسازم —-Vent—- شما میتونید هر نوع خطی بسازید

برای اینکار note pad رو باز کنید

(program file >>>accesoris>>>not pad)

حالا نوشته ی زیر رو در برنامه کپی کنید(قسمت های رو که قرمز کردم نوع خط هستش و شما میتونید هر چیزی که بخواین رو بذارید و خط مورد نظرتون رو بسازید)

*vent_LINE,vent line —-Vent——–Vent——–Vent——–Vent——–Vent——–Vent—-
A,.5,-.2,[“vent“,STANDARD,S=.1,U=0.0,X=-0.1,Y=-.05],-.25

بعد از کپی کردن نوشته فایل رو با پسوند lin. سیو کنید به شکل زیر نگاه کنید

من فایل بالا رو تو صفحه ی دسکتاپ سیو کردم
حتا” به نحوه ی پسوند گذاریش توجه کنید
حالا باز مثل مرحله ی اول عمل میکنیم
fotmat >>>> linetype >>>> load

حالا load رو میزنیم و روی file کلیک میکنیم به مسیری که فایل که ساختیم میریم و فایل رو open میکنیم
حالا خطی که ساختیم برای ما قابل نمایشه خط رو انتخاب میکنیم و ok رو میزنیم

اگه به عکس بالا توجه کرده باشید میبینید که فایل vent با چه شکلی روی دسکتاپم سیو شده
حالا خط مورد نظر به لیست خط مون اضافه شده

حالا میتونید با خطی که ساختید ترسیماتتون رو انجام بدید

تبریک میگم شما موفق شدید که خط جدیدی بسازید و اون رو وارد اتوکد کنید.

حالا شما به جمع اتوکد کارهای حرفه ای پیوستید 😀

در صورتی که سوالی در این مورد داشتید میتونید از لینک زیر استفاده کنید:

طراحی خط(line) دلخواه در اتوکد

تا آموزش بعدی بدرود

موفق باشید.

نویسنده: ناصر اشرف پور

“” کپی با ذکر منبع جایز است””
