موضوع: معرفی دستگاه های اکتشافات ژئوفیزیکی

  1. #1

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض ژئو الکتریک

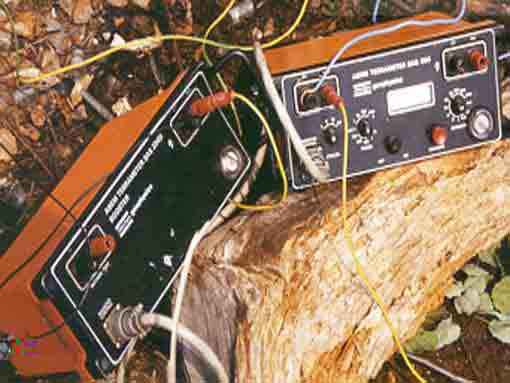

    دستگاه ترامتر "SAS 4000 "

    مدل دستگاه:SAS 4000
    ساخت شرکت :ABEM
    کاربرد این دستگاه در روشهای ژئو الکتریک است.




    تونائیهای این دستگاه:
    - دارای قابلیت IP و سنجنده رسانایی است . لذا این دستگاه می تواند موادی را که رسانایی مشابه ولی با IP های متفاوت دارند را از هم تشخیص دهد .
    - دارای دقت بالا تا حدود 24 bit
    - دارای سرعتی تا حدود 140 dB
    - دارای حافظه بسیار بالا که می تواند هزاران هزار اندازه گیری را در حافظه اش جا دهد
    - سیستمی با قابلیت کنترل کامپیوترهای خارجی
    - با قابلیت کار کردن آسان و دارای صفحه نمایش LCD بزرگ
    - ظرفیت اجرایی بالا با چهار کانال داخلی
    - دارای قابلیت Time Domain یعنی اندازه گیری الکتریسیته در مدت تعیین شده توسط کاربر
    - برای استفاده در الکترودهای چند تایی
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  2. # ADS
    Circuit advertisement
    تاریخ عضویت
    Always
    نوشته ها
    Many


  3. #2

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض ژئو الکتریک

    دستگاه ترامتر" SAS 1000"

    مدل دستگاه: SAS 1000
    شرکت سازنده :ABEM

    کاربرد این دستگاه در روشهای ژئو الکتریک است





    توانائیهای این دستگاه:
    دارای سیستم سنجنده IP و SP و رسانایی است . دارای خصوصیات و مزایای زیر می باشد :
    - قابلیت اجرایی بالا با یک قیمت معقول
    - فشرده و دارای یک ترانس 100 واتی
    - خروجی آن تا 1000 میلی آمپر هم می رسد
    - دارای دستگاه گیرنده و فرستنده
    - قابلیت کار کردن آسان و دارای صفحه نمایش LCD بزرگ
    - دارای حافظه وسیع که می تواند 30 هزار اندازه گیری را در خود جای دهد
    - بوسیله پورت RS – 232 می تواند به کامپیوترهای خارجی وصل شود
    - ساختار ضد آب و خشن دارد
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  4. #3

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض ژئو الکتریک

    دستگاه ترامتر" SAS 300"

    مدل دستگاه : SAS 300
    شرکت سازنده :AMEC

    کاربرد این دستگاه برای روشهای ژئو الکتریک است.



    توانائیهای دستگاه:
    این دستگاه اجازه دریافت اطلاعات از سطح زمین را به شما می دهد . مدل SAS 300 نوع ساده تری از دستگاه های SAS 1000,4000 است که هم می تواند دما ، IP (Induced Polarization) و SP (Self Potentional) را هم اندازه گیری کند . این سری دستگاه ها دارای امتیاز قابل حمل بودن است .
    الکترودهای این وسیله بوسیله سیم ثابت شده اند و در انتها دارای یک سوند سنجنده دار برای سنجش پارامترهای دیگر است .
    این وسیله در چاله ها ، پله پله پایین می رود و اطلاعات را دریافت می کند . اطلاعات در حافظه ترامتر ذخیره می شود و بعداً با یک برنامه نرم افزاری به کامپیوتر منتقل شده و پردازش های لازم روی آن انجام می گیرد .
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  5. #4

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض لرزه نگاری

    ژئوفون Refraction

    مدل دستگاه : Velocity type
    شرکت سازنده : Shell Oil Co

    کاربرد این دستگاه در روشهای لرزه نگاری می باشد.در روش لرزه نگاری اطلاعات زيرين سطح زمين به وسيله گرفتن پالس ها يا موج هاي لرزه اي زيرين زمين بدست مي آيد .(ژئو فون وسیله ایست برای دریافت امواج برگشتی )



    این وسیله یک ژئوفون انعکاسی است که دارای یک فنجان پلاستیکی حجیم زرد در بخش انتهایی که به وسیله یک میله حدود 5.5 cm به قسمت بالا وصل شده و ارتفاع کلی دستگاه حدود 8.4 cm می باشد .
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  6. #5

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض لرزه نگاری

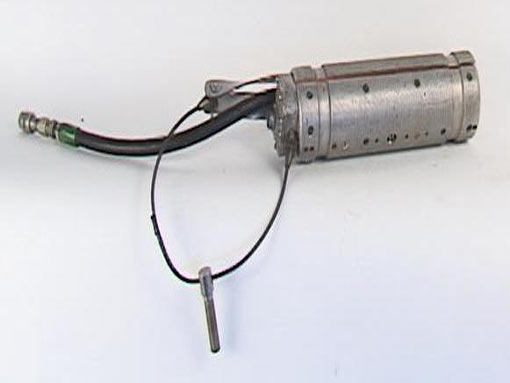

    ژئو فون Borehole

    شرکت سازنده : Mobile Research Lab

    کاربرد این دستگاه در روشهای لرزه نگاری میباشد.در روش لرزه نگاری اطلاعات زيرين سطح زمين به وسيله گرفتن پالس ها يا موج هاي لرزه اي زيرين زمين بدست مي آيد .



    گرچه این دستگاه از نظر ظاهر با مدل های دیگر متفاوت است از نظر کارکرد مشابه است و بر طبق توضیحات ارائه شده در بخش زیرکار می کند .
    حرکت زمین در خشکی ، توسط لرزه سنج یا ژئوفون آشکار سازی می شود که عبارت است از یک ترانس دیوسر الکترومکانیکی که معمولاً از نوع پیچه متحرک می باشد . پیچه در داخل فضای مدور خالی موجود بین دو قطب آهن ربای دائمی آزادانه حرکت می کند و ولتاژ خروجی آن متناسب با سرعت این حرکت نسبی است که با حرکت قاب ( یا حرکت زمین ) برای فرکانس هایی که به خوبی در بالای فرکانس تشدید پیچه آویزانند یکی است . اگر فرکانس پایین تر از این فرکانس تشدید باشد پیچه و قاب با هم حرکت می کنند و ولتاژ سریعاً
    پایین می افتد . واضح است فرکانس تشدید یک لرزه سنج می باید در زیر پایین ترین فرکانسی باشد که نگاشته می شود .
    ژئوفون در حالت عمودی بر روی زمین قرار داده می شود . وقتی که زمین در حالت قائم حرکت کند آهن ربا ، با آن حرکت کرده ولی پیچه به علت لختی اش گرایش دارد که ثابت بماند . حرکت نسبی بین پیچه و میدان مغناطیسی ولتاژی بین دوسر پیچه ایجاد می کند . خروجی ژئوفون برای حرکت افقی اصولاً صفر است ، زیرا پیچه طوری نصب شده است که در اثنای حرکت افقی نسبت به آهن ربا ثابت باقی بماند .
    ولتاژ خروجی ژئوفون با قدرت میدان مغناطیسی آهن ربای ماندگار تعداد دورهای پیچه ، شعاع پیچه و سرعت نسبی پیچه و آهن ربا نسبت مستقیم دارد . ژئوفون های حساس جدید برای سرعت حرکت زمین معادل یک سانتی متر بر ثانیه دارای خروجی 0.5-7 ولت می باشند . پیچه ژئوفون و فنر ها یک سیستم نوسانگر با فرکانس طبیعی در گستره 4-15 هرتز برای کارهای بازتابی و 1-10 هرتز برای کارهای شکستی ایجاد می کنند . چون پیچه گرایش دارد که حتی پس از بین رفتن حرکت زمین به نوسان ادامه دهد ، میرایی ( تضعیف ) حرکت الزامی است . جریان های پیچکی القا شده در فلز وقتی که در میدان مغناطیسی حرکت می کند با حرکت مخالفت کرده و ایجاد میرایی می نماید .

    میرایی بیشتر با اتصال یک مقاومت موازی در دو سر پیچه ژئوفون حاصل می شود . میرایی ژئوفون را می توان با تغییر مقاومت موازی تنظیم کرد . با کاهش دادن مقاومت موازی از تعداد نوسان ها به علت افزایش میرایی کاسته می شود تا در انتها به نقطه ای می رسد که یک ضربه به سختی ایجاد نوسان می کند . در این نقطه ژئوفون در حالت میرایی بحرانی است . پاسخ یک ژئوفون به یک علامت بستگی به ارتباط بین فرکانس علامت و فرکانس طبیعی ژئوفون و همچنین بستگی به درجه میرایی دارد .
    معمولاً چند ژئوفون که در فاصله کوتاه از یکدیگر قرار دارند در آرایش سری – موازی برای ایجاد یک خروجی تک ترکیبی به هم متصل می شوند که کل گروه ژئوفون هم ارز یک ژئوفون تک که در مرکز گروه قرار گرفته باشد در نظر گرفته می شود . ولی میرایی هر ژئوفون به علت تغییر در مقاومت مدار ، تحت تأثیر ژئوفون های دیگر قرار می گیرد . حالت استثنایی آرایشی شامل n شاخه موازی است که هر شاخه شامل n ژئوفون مشابه بطور سری باشد ، این آرایش مقاومتی مشابه یک ژئوفون تک است و همان میرایی را خواهد داشت
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  7. #6

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض لرزه نگاری

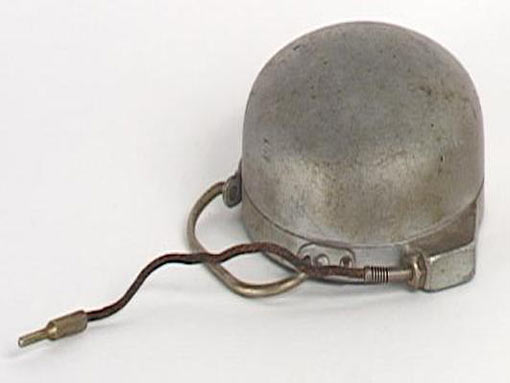

    ژئوفون G . R . C EG – 2 / Velocity Type

    مدل دستگاه : EG – 2 / Velocity Type
    شرکت سازنده: Geophysical Research Gorp

    کاربرد این دستگاه در روشهای لرزه نگاری می باشد. در روش لرزه نگاری اطلاعات زيرين سطح زمين به وسيله گرفتن پالس ها يا موج هاي لرزه اي زيرين زمين بدست مي آيد .





    این دستگاه دارای یک جعبه آلومینیومی و دو سرالکتریکی است که اجازه کارکردن بسیار ساده و آسان با دستگاه را می دهد .
    ژئوفون در حالت عمودی بر روی زمین قرار داده می شود . وقتی که زمین در حالت قائم حرکت کند آهن ربا ، با آن حرکت کرده ولی پیچه به علت لختی اش گرایش دارد که ثابت بماند . حرکت نسبی بین پیچه و میدان مغناطیسی ولتاژی بین دوسر پیچه ایجاد می کند . خروجی ژئوفون برای حرکت افقی اصولاً صفر است ، زیرا پیچه طوری نصب شده است که در اثنای حرکت افقی نسبت به آهن ربا ثابت باقی بماند .
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  8. #7

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض لرزه نگاری

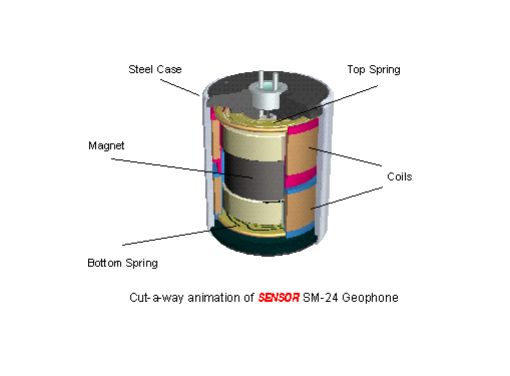

    تصویر برش داده شده وساختار داخلی ژئوفون:





    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  9. #8

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض

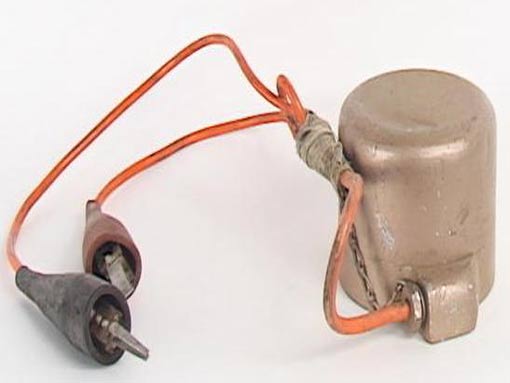

    ژئوفون G . R . C . مدلG – 3 F

    مدل دستگاه :G-3F
    شرکت سازنده : Geophysical Research Corp

    کاربرد این دستگاه در روشهای لرزه نگاری است. در روش لرزه نگاری اطلاعات زيرين سطح زمين به وسيله گرفتن پالس ها يا موج هاي لرزه اي زيرين زمين بدست مي آيد .

    این ژئوفون جزء قدیمی ترین مدل های ژئوفون است که طی سال های بعدی مجهزتر شد .
    ژئوفون در حالت عمودی بر روی زمین قرار داده می شود . وقتی که زمین در حالت قائم حرکت کند آهن ربا ، با آن حرکت کرده ولی پیچه به علت لختی اش گرایش دارد که ثابت بماند . حرکت نسبی بین پیچه و میدان مغناطیسی ولتاژی بین دوسر پیچه ایجاد می کند . خروجی ژئوفون برای حرکت افقی اصولاً صفر است ، زیرا پیچه طوری نصب شده است که در اثنای حرکت افقی نسبت به آهن ربا ثابت باقی بماند .
    ولتاژ خروجی ژئوفون با قدرت میدان مغناطیسی آهن ربای ماندگار تعداد دورهای پیچه ، شعاع پیچه و سرعت نسبی پیچه و آهن ربا نسبت مستقیم دارد . ژئوفون های حساس جدید برای سرعت حرکت زمین معادل یک سانتی متر بر ثانیه دارای خروجی 0.5-7 ولت می باشند . پیچه ژئوفون و فنر ها یک سیستم نوسانگر با فرکانس طبیعی در گستره 4-15 هرتز برای کارهای بازتابی و 1-10 هرتز برای کارهای شکستی ایجاد می کنند . چون پیچه گرایش دارد که حتی پس از بین رفتن حرکت زمین به نوسان ادامه دهد ، میرایی ( تضعیف ) حرکت الزامی است . جریان های پیچکی القا شده در فلز وقتی که در میدان مغناطیسی حرکت می کند با حرکت مخالفت کرده و ایجاد میرایی می نماید .
    میرایی بیشتر با اتصال یک مقاومت موازی در دو سر پیچه ژئوفون حاصل می شود . میرایی ژئوفون را می توان با تغییر مقاومت موازی تنظیم کرد . با کاهش دادن مقاومت موازی از تعداد نوسان ها به علت افزایش میرایی کاسته می شود تا در انتها به نقطه ای می رسد که یک ضربه به سختی ایجاد نوسان می کند . در این نقطه ژئوفون در حالت میرایی بحرانی است . پاسخ یک ژئوفون به یک علامت بستگی به ارتباط بین فرکانس علامت و فرکانس طبیعی ژئوفون و همچنین بستگی به درجه میرایی دارد .
    معمولاً چند ژئوفون که در فاصله کوتاه از یکدیگر قرار دارند در آرایش سری – موازی برای ایجاد یک خروجی تک ترکیبی به هم متصل می شوند که کل گروه ژئوفون هم ارز یک ژئوفون تک که در مرکز گروه قرار گرفته باشد در نظر گرفته می شود . ولی میرایی هر ژئوفون به علت تغییر در مقاومت مدار ، تحت تأثیر ژئوفون های دیگر قرار می گیرد . حالت استثنایی آرایشی شامل n شاخه موازی است که هر شاخه شامل n ژئوفون مشابه بطور سری باشد ، این آرایش مقاومتی مشابه یک ژئوفون تک است و همان میرایی را خواهد داشت .
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  10. #9

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض لرزه نگاری

    آشنایی اجمالی با روش لرزه نگاری انعکاسی از روی شکل:

    در روش لرزه نگاری انعکاسی ،امواج صوتی به درون زمین ارسال میشود . این امواج به لایه ها برخورد کرده و ازبازگشت این امواج می توان اطلاعات مورد نیاز را از لایه بندی بدست آورد.
    شکل زیر:
    Vibrator(ویبراتور):دستگاهی است که معمولا بر روی کامیونهای ویژه سوار است وبا ایجاد لرزش امواج صوتی به زمین منتشر میکند.

    Reflection,A,B : بازگشت های امواج(انعکاس)هستند در برخورد بالایه های مختلف.

    Geophones,1,2,3,4,5,6 :ژئوفونها هستند و نحوه قرار گیری آنها.ژئوفونها دستگاه هایی هستند که امواج را دریافت میکنند .

    Recording Truck:دستگاه های ثبت و تبدیل داده های امواج دریافت شده به نمودار و اطلاعات در این کامیون قرار دارد.

    Example of reflection seismogram:نمونه ای از اطلاعات ثبت شده است. بصورت نمودار و نمایش لایه های AوB.






    امواج صوتی به دو صورت به داخل زمین فرستاده میشوند:یکی به همین صورت که در شکل مشاهده میشود و توسط ویبراتور.و دیگری با انجام انفجار و امواج حاصل از آن.
    من هیچ ندانم که مرا آنکه سرشت / از اهل بهشت کرد یا دوزخ زشت
    جامی وبتی وبربطی برلب کشت / این هرسه مرا نقدو ترا نسیه بهشت

  11. #10

    تاریخ عضویت
    20-07-2010
    نوشته ها
    1,803
    مهندسی صنایع
    مدیریت سیستم و بهره وری
    امتياز طلايي
    10
    سپاس
    18
    11 سپاس در 5 پست
    امتياز:7200Array

    پیش فرض گرانی سنجی

    گراني سنج Model G land meter , Metal zero

    مدل دستگاه : Model G land meter , Metal zero – lengh spring type
    ساخت شرکت : Locast & Romberg
    این دستگاه برای روش گرانی سنجی بکار میرود. كاوشهاي گراني متضمن اندازه گيري تغييرات در ميدان گراني زمين است .

    گرانی سنج مدل DM – 2 یکی از مدل های ژئودزیک با یک سیستم نور خوانی گالوواست . این دستگاه با یک فنر فلزی و یک اهرم کار می کند . اهرم یک مزیت و حساسیت مکانیکی برای تعیین موقعیت جسم در انتهای فنر فراهم می کند .
    کارکرد دستگاه :
    این دستگاه دو راه برای خواندن وزن جسم دارد ، از راه نوری یا از راه الکترونیکی . شاخص بزرگ و سفید آلومینیومی می چرخد و پیچی که به داخل اهرم متصل است می چرخاند ، تا زمانی که پرتوی نور به قسمت خط خوانا حرکت کند . شماره های روی شاخص مقدار وزن جسم را مشخص می کند .
    G – meter ها اولین سنجنده های زمینی بودند که در سطح جهانی با رنج 7000 میلی گال ساخته شدند . دقت آنها حدود 0.01 میلی گال بوده و جزء معروف ترین گرانی سنج های تولید شده هستند . در هر کشوری از خلیج ها تا مناطق کوهستانی از این سنجنده ها استفاده شده است که این نشان از کاربرد بالای این دستگاه دارد
