چگونه یک دماسنج و رقص نور بسازیم؟

دماسنج و رقص نور

چگونه یک دماسنج و رقص نور بسازیم؟

امروز قصد داریم چگونگی ساخت دماسنج دیجیتالی و نمایش دما بر روی ۷-segment و رقص نور توسط میکرو AVR را اموزش دهیم:

قطعات مورد نیاز:

میکرو AVR( Atmega 32) : یک عدد
سنسور دما LM35 : یک عدد
۷-segment (کاتد مشترک) : دو عدد
IC 4511 (آی سی مبدل نمایش عدد بر ۷-segment ) : دو عدد
کریستال۸MHz : یک عدد
رگولاتور ۷۸۰۵ : ۱ عدد
خازن ۱۰uf ( جهت استفاده در مدار رگولاتور و Reset ) : سه عدد
خازن ۱۲pf ( جهت استفاده درمدار کریستال ): دو عدد
خازن ۱۰۰nf (جهت استفاده در مدار***** انالوگ به دیجیتال ): یک عدد
DIP Switch ( جهت LED و مدار reset) : نه عدد
سلف ۱۰uf ( جهت استفاده در مدار انالوگ به دیجیتال میکرو) : یک عدد
LED ( ترجیحا LED هفت رنگ جهت زیباتر شدن رقص نور) : هشت عدد
مقاومت ۳۳۰ اهم ( جهت اتصال به LED و ۷-segment ): بیست و دو عدد
مقاومت ۱۰ کیلواهم ( ۴عدد جهت اتصال به پایه مشترک ۷-segment و ۸ عدد جهت pull-up کلیدها) : دوازده عدد
مقاومت ۴٫۷ کیلو اهم (جهت استفاده در مدار Reset): یک عدد
ترمینال ورودی : یک عد د

توضیحات مدار:

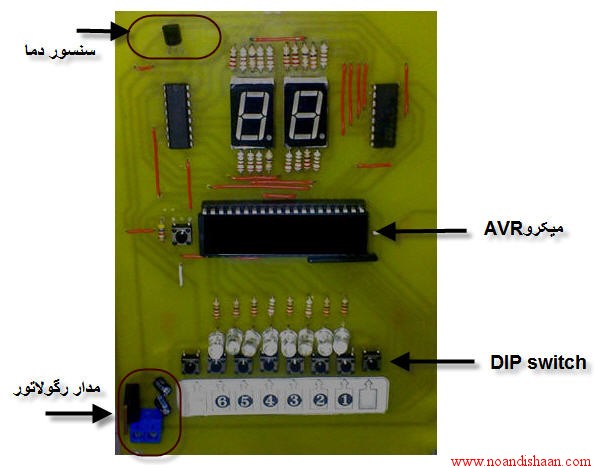

این مدار از دو قسمت مجزا ساخته می شود که در صورت تمایل می توان تنها یکی از انهارا طراحی نمود . با توجه به تصویر( نمونه مدار ساخته شده) قسمت بالایی مربوط به دما سنج و قسمت پایین ان مربوط به رقص نور می باشد.

عنوان مطلب:  چگونه یک دماسنج و رقص نور بسازیم؟

مشاهده کامل مطلب: لینک به تالار گفتگو

پسورد: www.noandishaan.com

منبع: نواندیشان
