آموزش میکروکنترلر ARM

آموزش میکروکنترلر ARM

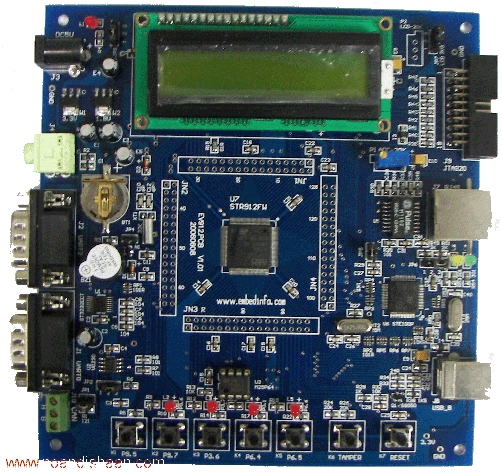

امروزه با پیشرفت روز افزون تجهیزات و الکترونیکی شدن آنها، بکارگیری سیستم های یکپارچه رونق زیادی یافته است. به طوری که در اکثر دستگا ههای جدید از این سیستم ها استفاده می شود. به عنوان مثال گوشی های همراه، دستگاه و ….اکثراً دارای این تجهیزات الکترونیکی می باشند. با توجه به این موضوع اکثر ABS سیستم های ترمز ،GPS شرکت ها و کارخانجات الکترونیکی به سمت این سیستم های الکترونیکی روی آورده اند. که این خود باعث ایجاد یک رقابت در بین تولیدکنندگان پردازنده های سرعت بالا شده است. در این خلال نسل جدید پردازنده های ARM به بازار معرفی شدند ، که دارای سیستم پردازش ۳۲ بیتی با سرعت پردازش چند مگاهرتز تا چند صد مگ اهرتز می باشند . سرعت بالا، قیمت ارزان و حجم کم این پردازنده ها باعث شد که اکثر تولیدکنندگان میکروکنترلرها و پروسسورها مانند ATMEL PHILIPS, و… آنرا در لیست محصولات خود قرار دهند.حجم کم پردازنده های ARM باعث شده که اکثر فضای داخلی میکروکنترلرها برای تجهیزات جانبی مانند DAC ، Serial, LAN, USB, ADC و … بکار گرفته شود.هسته داخلی تمام میکروکنترلرهای ARM کارخانجات مختلف یکی است بنابراین برنامه نوشته شده برای یک سری از میکروکنترلرها را می توان برای سری دیگر نیز استفاده کرد.

پردازنده هایی که در میکروکنترلرهای ARMاستفاده می شوند ، پردازنده های ۳۲ بیتی با معماری Risk می باشد، این پردازنده ها برای کاربردهای قابل حمل (Portable) بهینه سازی شده اند به صورتی که مصرف توان آن ها بسیار کم است و می توان آن ها را توسط باتری برای مدت زیادی روشن نگه داشت به عنوان نمونه می توان گوشی های موبایل را نام برد که در آنها از این هسته پردازشی استفاده می شود.
معروفترین هسته پردازنده ARM7 ، ARM می باشد که یکی از رایج ترین هسته های پردازشی موجود می باشد.
بعد از ARM 7 به ترتیب ARM9 و ARM10 و ARM11 قرار دارند.
انواع هسته های پردازنده سری : ARM7

ARM7TDMI (1: رایج ترین هسته پردازنده ۳۲ بیتی با معماری RISK می باشد.
: ARM7TDMI-S (2 این هسته نسخه قابل سنتز ARM7TDMI است.
ARM72OT (3: این هسته علاوه بر ویژگی های هسته های بالا داری حافظه CASHو بخش مدیریت حافظه می باشد.
: ARM7EJ-5 (4 این هسته برخی از قابلیت های پیشرفته DSP را در خود دارد و برای کارهای پردازش سیگنال مناسب می باشد.

پردازنده های ARM از سیستم PIPELINE برای پردازش استفاده می کنند منظور از این سیستم این است که پردازنده دارای سه مد کاری برای اجرای یک دستور است:
FETCH (1 یا بازخوانی اطلاعات از حافظه کد
DECODE (2 یا رمزگشایی اطلاعات نوشته شده
EXECUTE (3 یا اجرای برنامه در پردازنده های قدیمی تر
در سیکل اول دستور اول FETCH می شود ، در سیکل دوم دستور اول DECODE می شود دستور دوم FETCHمیشود. در سیکل سوم دستور اول EXECUTE دستور دوم DECODE می شود و دستور سوم FETCHمی شود.
این نوع سیستم ۳ STAGE PIPELINE است.
در پردازنده های ARM بالاتر مانند ARM9 سیستم پردازش ۵STAGE PIPELINE می باشد که عملیات خواندن و نوشتن از حافظه ها نیز جزء این عملیات قرار گرفته در۱۰ ARM سیستم پردازش به صورتPIPELINE 6 STAGE است.

انتخاب میکرو کنترلر :

شرکت های مختلفی میکروکنترلر های بر مبنای پروسسور ARM می سازند مانند : atmel , Philips ,Samsung , St-micro , Motorola و کمپانی های دیگر ما از میان این شرکت ها میکروکنترلر های ساخت Philips رو که از تولید شرکت NXP است به دلایل زیر انتخاب کردیم:
· قطعات سری LPC2000 یکی از متنوع‏ترین خانواده‏ های میکروکنترلرهای با هسته‏ی ARM7 هستند و قطعات این سری، در مقایسه با AT91SAM قیمت کمتری دارند. مثلاً قیمت LPC2101 حدود ۲ دلار است که این مقدار از خیلی از میکروکنترلرهای ۸ بیتی (مثل ATmega16) کمتر است.
· اجرای برنامه از حافظ ه‏ی فلش بسیار سریعتر است. بدلیل دسترسی ۱۲۸ بیتی به حافظه‏ی فلش و وجود واحد شتاب‏دهنده‏ی حافظه (MAM)، قطعات LPC2000 می‏توانند در مُد ARM با حداکثر سرعت ۶۰ تا ۷۵ MHz به حافظه‏ی فلش دسترسی داشته باشند؛ در حالیکه که SAM7ها با سرعتی کمتر از نصف این مقدار کد برنامه را اجرا می‏کنند. علاوه براین، در مقایسه با سایر میکروهای با هسته ی ARM7، فرکانس کاری میکروکنترلرهای LPC2000 نسبتاً بالاست (۶۰ تا ۷۰ مگاهرتز در LPC2000ها در مقایسه با ۵۵ مگاهرتر در sam
· راه‏اندازی Peripheralهای قطعات LPC2000 ساده‏تره. اکثر سخت‏افزارهای جنبی به شکلی طراحی شده‏اند که لازمه رجیسترهای کمتری تنظیم بشن و بسیاری از اونها را می‏تونید به حالت پیش‏فرض رها کنید.
· میکروکنترلرهای LPC2000 دارای Peripheralهایی هستند که به ندرت در سایر میکروکنترلرهای با هسته‏ی ARM7 دیده می‏شه. مثلاً تایمر ۳۲ بیتی با پیش‏تقسیم‏کننده‏ی ۳۲ بیتی (AT91SAMها فقط تایمر ۱۶ بیتی دارن!)، DAC، RTC، LIN، SSP، MMC/SD Controller، USB Host/OTG، Fast GPIO ،XGA LCD Controller و غیره.
· قطعات LPC دارای تعداد I/O بیشتری هستند. مثلاً قطعه‏ی LPC2132 که یک قطعه‏ی ۶۴ پایه است ۴۷ پایه‏ی GPIO داره درحالیکه قطعه ی مشابه ۶۴ پایه ای AT91SAM7S64، دارای ۳۲ خط I/O است.
· مستندات و نمونه برنامه های ارائه شده توسط NXP برای LPCها کاملتر و غنی از ATmel برای SAM7هاست.

حافظه فلش چیپ می تواند به روش های مختلفی برنامه ریزی شود :

۱- واسط سریال J-Tag 2- به صورت ISP توسط UART0 3- استفاده از in application programming (IAP)

کامپایلر ها و مفسر های موجود برای چیپ های ARM را در اینجا ذکر می کنم :

IAR : قابلیت برنامه نویسی میکرو کنترل های ارم ببه زبان های C و C++و اسمبلی ، امکان شبیه سازی برنامه نوشته شده ، پشتیبانی تمامی میکروکنترلر های ارم ، منابع اموزشی متوسط و محیط حرفه ای ، پشتیبانی از SPY-C که امکانات خیلی زیادی دارد ، سرعت اجرای بالا و سازگاری کامل با ANSI C ، توابع کتاب خانه ای کم ، نداشتن باگ های امنیتی.

Winarm : قابلیت برنامه نویسی به زبان های C و C++ ، عدم شبیه سازی برنامه ، فقط پشتیبانی ARM7 ، منابع آموزشی و مثال های زیاد ، متن باز بودن برنامه و بالطبع رایگان بودن ، داشتن توابع کتابخانه ای بالا ، ۳ سال است که این نرم افزار به روز رسانی نشده است.

Keil : برنامه نویسی به زبان های Cو C++ و اسمبلی ، امکان شبیه سازی برنامه نوشته شده ، پشتیبانی تمام میکروکنترلر های ARM ، کاربرپسند بودن برنامه و منابع اموزشی متوسط

سایر کامپایلر ها : Cross works for ARM , Flowcode ARM, ARM ADS,تقریبا دو کامپایلر keil و IAR از محبوبیت بیشتری برخوردارند .

شما میتونید تو لینک زیر جزوات و مقالات آموزشی زیادی درباره این نوع میکروکنترلرها دانلود کنید

نام فایل: آموزش میکروکنترلر ARM

دانلود فایل: لینک از تالار گفتگو

منبع: نواندیشان
