آموزش نرم افزار keil

url

خانواده میکروکنترلرهای ARM مدتی است که پا یه دنیای الکترونیک گذاشته اند. این معماری باعث ایجاد میکروکنترلرهای بسیار زیادی شده که از جمله شرکتهای محبوب و معروف در ایران میتوان به atmel و philips اشاره کرد.ARM ها از نظر هسته CPU به چند دسته تقسیم میشوند که معروفترین آنها arm7 و arm9 است. کامپایلرهای معروف این سری میکروکنترلرها IAR و KEIL میباشد.
در اینم مبحث برروی میکرو کنترلرهای ARM شرکت فیلیپس کار خواهد شد و پروژه ها برای LPC2378 بسته میشوند. (این میکروکنترلر در حال حاضر در بازار ایران به مبلغ 18000 موجود است و از امکانات و سرعت زیادی برخوردار است)

برای دریافت برنامه KEIL از سایت keil.com میتوانید دانلود کنید. این برنامه به طور کامل و صحیح کار میکند و مشکلی تا کنون از آن مشاهده نشده است. بعد از نصب این برنامه در مسیر نصب فایل .pdf موجود است که طریقه ساخت یک دیباگر/پروگرامر ساده و کارآمد میکروکنترلرهای ARM را نشان داده است. این برنامه قابل اضافه شدن به KEIL بوده و از بسیاری از میکروکنترلرها از شرکتهای مختلف پشتیبانی میکند.
برنامه Flash magic یکی از برنامه های پرقدرت پروگرامر فیلیپس بوده که قابلیت آنرا دارد که از طریق bootloader موجود در ROM میکروکنترلر (بصورت کارخانه ای روی میکرو کنترلر قرار دارد) میکروکنترلر را پروگرام کند. از مزایای این برنامه ارتباط UART بوده و تنها راه بیرون آوردن میکروکنترلر lock شده به حالت عادی این برنامه میباشد.

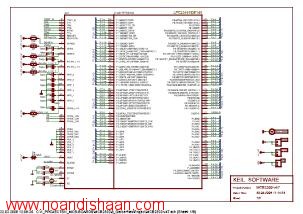

نکته: دو برنامه بالا در بورد آزمایشی موجود در سایت فیلیپس (MB2300) به کار برده میشود. و میتوانید به راحتی سخت افزار این دو برنامه را در شماتیک MCB2300 مشاهده کنید.

شروع کار با arm و keil قسمت اول(Gpio)

برای شروع کار اول میرم سراغ ورودی خروجی ها.میکروهای ARM بسته به مدل دارای تعداد زیادی ورودی ،خروجی همه منظوره می باشد که معمولا توسط چهار رجیستر 32 بیتی IOPIN,IOSET,IODIR و IOCLR کنترل می شوند .در هنگام ریست قطعه همه IO ها به ورودی تبدیل می شوند در نتیجه مانند سایر قطعات شما باید در ابتدای برنامه نوع پین ها و جهت صحیح انها را تعریف کنید.

رجیستر IODIR به شما این امکان را می دهد که هر پین را به طور مستقل به عنوان ورودی (0) یا خروجی (1) تعریف کنید. اگر پینی به عنوان خروجی تعریف شده باشد به وسیله رجیسترهای IOSET و IOCLR می توانید وضعیت این پینها را کنترل کنید .قرار دادن مقدار 1در این رجیسترها پین مورد نظر را 1 یا 0 می کند.به یاد

داشته باشید که برای صفر کردن خروجی نیز باید در رجیستر IOCLR مقدار 1 را قرار دهید .وضعیت پین GPIO را می توانید در هر لحظه با خواندن محتوای رجیستر IOPIN بدست اورید. اگر میکرو شما بیشتر از 32 ورودی و خروجی داشته باشد نام این رجیسترها دار شماره دسته پین مورد نظر نیز خواهد بود .به عنوان مثال اگر میکرو شما دارای پورتهای ورودی خروجی P0.0-P0.31 وP1.16-P1.31 باشد رجیسترهای مربوطه به صورت IO0PIN یا IOPIN1 تغییر نام خواهند داشت که برای اطلاعات بیشتر می توانید به دیتاشیت میکرو مورد نظر مراجعه کنید.حالا برای اشنایی بهتر با عملکرد رجیسترهای IO نحوه انجام یک مثال ساده با کامپایلر Keil و شبیه سازی ان توسط نرم افزار پروتئوس توضیح می دهم.
