فرستنده حساس FM

فرستنده حساس FM

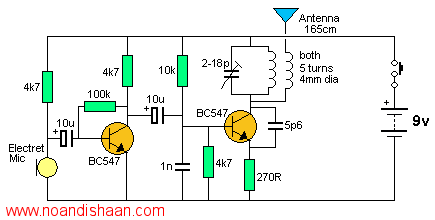

با مدار ساده ی فرستنده ی موج رادیو FM در خدمتون هستیم که توسط دو ترانزیستور BC547 پیاده شده.و بخاطر حساسیت بالاش میتونید ازش به عنوان میکروفن مخفی استفاده کنید.

بطور کلی صدا توسط میکروفن خازنی (الکتریت میکروفن)دریافت میشه و از طریق خازن 10 میکرو به بیس ترانزیستور اعمال شده مقاومت های 4.7 کیلو و 100 کیلو مقاومت های بایاسینگ ترانزیستور هست که همانطور مشاهده می کنید اولین ترانزیستور رو کلاس A بایاس شده.صدا پس از تقویت بر روی کلکتور ظاهر شده و از طریق خازن کوپلاژ به طبقه بعد که شامل:1-تقویت کننده ی ثانویه صدا 2-اسیلاتور 3-مدولاتور است منتقل می شود.که هر سه عمل در ترانزیستور دوم انجام می شود.نقش مقاومتهای طبقه ی دوم بایاس ترانزیستور بوده.سیم پیچ مدار به همراه خازن تریمر مدار رزنانس و در نتیجه تعیین فرکانس ارسالی این فرستنده می باشد.همچنین خازن 5.6 پیکو به موازات C-E با انجام فیدبک مثبت البته با رعایت اصل بارک هاوزن (بهره ی مدار فیدبک×بهره ی تقویت کننده=1) با عث بقای نوسانات شده.و در نهایت سیگنال مدوله شده (در این مدار صدا بر روی فرکانس سوار شده) روی کلکتور ظاهر شده و از طریق آنتن در فضا منتشر می شود.
