پایان نامه طراحی پستهای فشار قوی

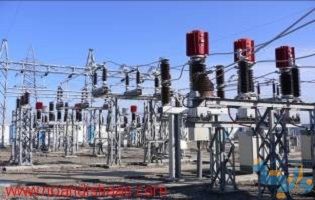

پست فشار قوی

پایان نامه طراحی پستهای فشار قوی
مقطع : کارشناسی برق-قدرت

مقدمه:
اجزای اصلی سیستم قدرت:
۱-نیروگاه ها و تجهیزات مربوطه (سیستم تولید) Generatiny Stations
۲-خطوط انتقال ترانسفورماتورها و وسایل کلیدزنی(سیستم انتقال)system Transmission
۳- سیستم توزیع یا مصرف distribetion system
*تعریف خط انتقال: خطی است که انرژی الکتریکی تولید شده را با ولتاژ قوی (فشار قوی) از نیروگاه یا پست به محل دیگری منتقل می کند.
*تعریف پست: محل تجهیزات الکتریکی غیر مولد به منظور تبدیل یا مبادله انرژی الکتریکی (ترانسفورماتور، کلیدها و …) را پست گویند.
*تعریف شبکه: مجموعه ای از پست ها، خطوط، کابل های زمینی و دیگر تجهیزات برقی که به منظور جابجایی انرژی الکتریکی از نیروگاه به سیستم توزیع از آن استفاده می شود.
*سیستم انتقال (HVAC): شامل خطوط انتقال، پست های انتقال و تجهیزات مربوطه است که ارتباط بین نیروگاه ها و سیستم توزیع را برقرار می کند.
*سطوح ولتاژ در شبکه برق ایران: kv230 و kv 400 می باشد. شبکه انتقال بیشتر به صورت استفاده از دکل های فلزی قوی یک مداره و دو مد اره می باشد.
* سیستم زیر انتقال (swb Transmission) (انتقال ثانویه) kv 132- kv 63): توان را در حجم کمتر نسبت به سیستم انتقال از پست های انتقال به پست های توزیع منتقل می کند. معمولا مصرف کننده های بزرگ و صنعتی از این طریق تغذیه می شوند. زمانی که سیستم گسترش پیدا می کند و سطوح ولتاژ بالاتر جهت انتقال مورد نیاز واقع می شود خطوط قدیمی انتقال نقش ثانویه را ایفا می کند.

*تقسیم بندی ولتاژ نامی:
گروه ۱) فشار ضعیف LV (Low Voltage) ولتاژهای زیر یک کیلو ولت
گروه ۲) فشار متوسط mV (medum Voltage) از یک کیلو ولت تا ۵۲ کیلو ولت
گروه ۳) فشار قوی (HV) (High Voltage) از ۵/۷۲ تا ۳۰۰ کیلو ولت
گروه ۴) فوق فشار قوی EHV (Extra High Voltage) از KV 300 تا۷۶۵kv
گروه ۵) ماورای فشار قوی UHV (Ultra High Voltage)
*ولتاژهای استاندارد شده در شبکه برق ایران:
مصرف V 400 و ۲۳۰
توزیع KV 33 و ۲۰ و ۱۱
فوق توزیع KV 132 و ۶۳
انتقال KV 400 و ۲۳۰
و …..

فهرست مطالب
مقدمه
فصل اول پست های فشار قوی
فصل دوم حفاظت سیستم های فشار قوی
فصل سوم ترانسفورماتور
فصل چهارم کلید های قدرت
فصل پنجم شینه بندی
فصل ششم اینترلاک سیستم های قدرت
فصل هفتم راکتور های قدرت
فصل هشتم نحوه کد گذاری تجهیزات در پست ها
فصل نهم برق گیر ها
فصل دهم نقش و انواع سیستم های ارتباطی
فصل یازدهم مقره های فشار قوی


دانلود پایان نامه با فرمت pdf

دانلود پایان نامه با فرمت word

پسورد : www.noandishaan.com
