انواع شبکه در سیستمهای انتقال برق

انتقال برق

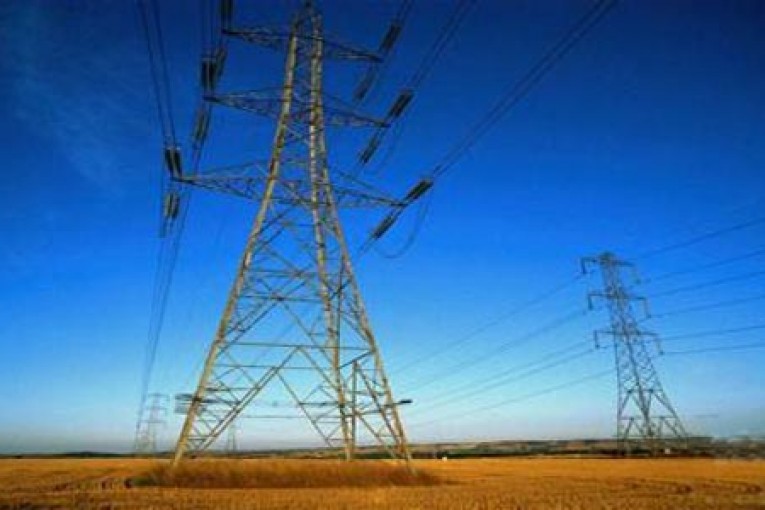

انواع شبکه در سیستمهای انتقال برق

انواع شبكه ها
شبكه شعاعي يا باز، شبكه هاي مسدود يا رينگ يا حلقوي، شبكه مركب يا تار عنكبوتي.

الف) شبكه هاي شعاعي يا باز

شبكه هاي شعاعي شبكه هايي هستند كه در آنها هر مصرف كننده فقط از يك طرف تغذيه مي شود. در اين شبكه اگر قسمتي از شبكه معيوب گردد مصرف كنندگان تا برطرف شدن نقص بدون برق خواهند بود بنابراين مقدار خاموشي آنها بيشتر است. افت ولتاژ در انتهاي شبكه هاي باز نسبتاً زياد مي باشد اين شبكه براي نقاط كم جمعيت و روستاها كه قطع برق باعث خسارت مالي فراواني نمي شود استفاده مي گردد.

ب)شبكه هاي مسدود يا رينگ يا حلقوي

شبكه رينگ شبكه اي است كه در آن هر مصرف كننده از دو طرف تغذيه مي شود. ضريب اطمينان چنين شبكه اي به طور توجهي بالا مي باشد زيرا از كار افتادن يكي از دو منبع تغذيه و يا قسمتي از خط تغذيه كننده شبكه همواره از سمت ديگر انرژي مي گيرد بنابراين ضريب اطمينان اين نوع شبكه بيشتر است. اين شبكه ها در شهرها و نقاط نسبتاً پر اهميت استفاده مي شود.

ج ) شبكه هاي مركب يا تار عنكبوتي
شبكه هايي هستند كه توسط آنها هر مصرف كننده حداقل از سه طرف تغذيه مي گردد و ظريب اطمينان اين شبكه ها بسيار بالا است و از نظر اقتصادي بسيار گران تمام مي شود. موارد استعمال اين شبكه ها براي شهرهاي بزرگ و نقاط حساس كه خاموشي آنها بسيار گران تمام مي شود، مي باشد.

مقايسه شبكه هاي هوايي و زميني
خطوط انتقال و توزيع را ممكن است به صورت شبكه هاي هوايي يا زميني كشيده بوسيله موارد زير آنها را مي توان با يكديگر مقايسه كرد.

1 ) احداث شبكه هاي هوايي آسانتر است در صورتي كه براي احداث شبكه هاي هوايي و زميني بايد مسير مناسب باشد ثانياً احتياج به ايجاد كانال مي باشد.
2 ) احداث شبكه هاي هوايي ارزانتر از شبكه هاي زميني مي باشد.
3 ) عيب يابي و رفع عيب شبكه هاي هوايي آسانتر است زيرا بيشتر عيوب آن با چشم ديده مي شود ولي پيدا كردن عيب در شبكه هاي زميني به دستگاه هاي عيب ياب نياز دارد و زمان بيشتري براي رفع عيب نياز خواهد بود.
4 ) همانطور كه ولتاژ خطوط انتقال افزايش مي يابد هزينه كابلها (شبكه هاي زميني) افزايش مي يابد.
5 ) در شبكه هاي زميني به افراد متخصص بيشتري نياز است.
6 ) در شهرها و مناطق پرجمعيت براي حفظ زيبايي شهر معمولاً از شبكه هاي زميني استفاده مي شود.
7 ) شبكه هاي زميني باعث دوري از يخ و برف و باران و شاخه هاي درختان و رعد و برق امكان خرابي آنها كمتر خواهد بود.

اجزاي تشكيل دهنده شبكه توزيع برق
1 ) هادي ها شامل كابل يا سيمهاي هوايي
2 ) وسايل حفاظتي مثل فيوز، رله هاي حفاظتي
3 ) وسايل قطع و وصل شامل انواع كليدها
4 ) اتصالات شامل سركابل مفصل و غيره
5 ) مقره ها
6 ) پايه ها
7 ) يراق آلات
جهت توزيع انرژي مصرف كننده ها در شهرهاي بزرگ سعي بر اين است كه درجه اول به لحاظ رعايت مسائل ايمني و در درجه دوم به خاطر مسئله زيبايي از كابل استفاده گردد ولي در روستاها و شهرهاي كوچك به علت ويژگي اقتصادي و ارزان بودن موجب شده از شبكه هاي هوايي جهت برق رساني استفاده كنيم.
