عنوان مقاله:امکان سنجی و پیاده سازی اتوماسیون در شبکه توزیع شهرستان ساری

نویسندگان:مهدی صادقیان,سید عمران موسوی,علی ذوافقاری

چکیده:
حفظ یکپارچگی شبکه های توزیع با هدف تداوم عرضه بار و انرژی و همچنین تحقق دو امررضایت مصرف کننده و تامین هزینه های سرمایه گذاری، نگهداری و توسعه در یک شبکه اتومایزه، عملی ترمیباشد. در این مقاله طرحی کاربردی-عملی جهت اتوماسیون شبکه توزیع شهرستان ساری ارائه میگردد.برای این منظور با توجه به محدودیتهای موجود، در ابتدا یکی از فیدرهای ۲۰کیلو ولت (فیدر ۲۲بهمن) که پس از دسته بندی فیدرها با استفاده از شاخصهایی نظیر بار، طول، وسعت و… در اولویت قرارگرفت بعنوان فیدر نمونه انتخاب شد.

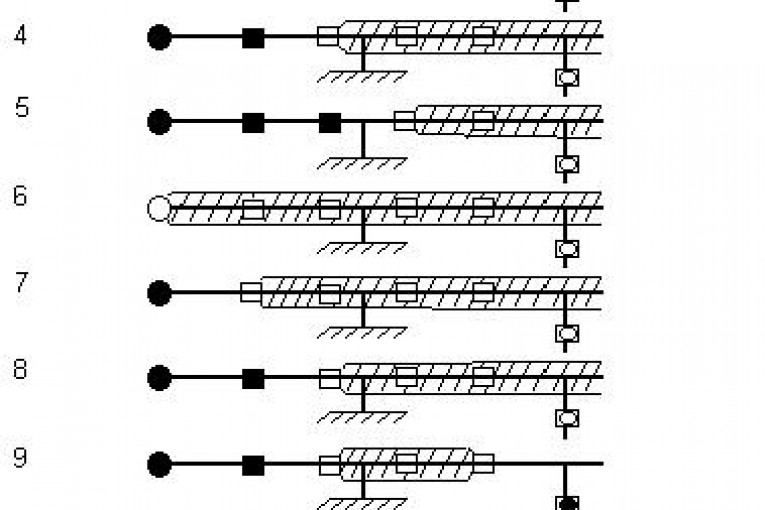

سپس با توجه به این که زیر بنای هر طرح وتوسعه ای درشبکه توزیع، محاسبات پروفیل ولتاژ و تلفات می باشد، محاسبات پخش بار بر روی فیدر نمونه انجام شد. در ادامه با توجه به ساختار شبکه تحت مطالعه، دو طرح اتوماسیون درسطح فیدر به روش رکلوزینگ و کلیدهای کنترل از راه دور، بر روی فیدر نمونه پیاده سازی شده و قابلیتهای این دو روش با هم مقایسه شدند و در پایان روشی جهت برآوردن میزان کاهش انرژی توزیع نشده ناشی از اجرای اتوماسیون به روشهای فوق ارائه گردید. محاسبات انجام شده بر روی فیدر نمونه نشان داد که با اجرای اتوماسیون ۷۴ درصد از میزان انرژی توزیع نشده (خاموشی) کاسته خواهد شد.

اتوماسیون شبکه های توزیع که از سالهای ۱۹۶۰میلادی توسط شرکتهای توزیع در کشورهای صنعتی شروع شده است، دیگر یک فن آوری تجملی محسوب نمی شود، بلکه با واقعیتهای دنیای آینده در مورد انرژی و لزوم صرفه جویی از نظر منابع و محیط زیست یک الزام و اجبار اقتصادی و زیست محیطی است. دستگاههای میکروپروسسوری اندازه گیری، حفاظتهای مجتمع دیجیتال و سیستمهای کنترل کامپیوتری بهمراه نرم افزارهای مدیریتی و محاسباتی سریع و تکامل یافته، می توانند اتوماسیونی را ایجاد کنند که در برگیرنده قابلیت اطمینان بالا، کنترل بهتر، تلفات کمتر، نگهداری و تعمیرات بهنگام و اقتصادی همراه با کاهش نیروی انسانی باشد.

اهداف اساسی اجرای سیستم اتوماسیون بر روی شبکه فشار متوسط (۲۰کیلو ولت) که نیازهای عمده شرکتهای برق در زمینه کار بر روی شبکه توزیع را برآورده می سازد، عبارتند از:
الف- نمایش و نظارت بر وضیعت سوئیچهای خطوط فشار متوسط و به روز کردن حالت شبکه با توجه به وضعیت آنها.

ب- اعمال فرمانهای از راه دور بر روی سوئیچهای خطوط فشار متوسط برای جلوگیری از بروز خطا (مثلا بار اضافی) یا بمنظور تعمیر و نگهداری.
ج- مجزا کردن قسمتهای خطادار شبکه و برقراری مجدد سرویس در قسمتهایی که از خطا متاثر نشده اند (بصورت اتوماتیک).
د- جمع آوری و نگهداری اطلاعات مربوط به شبکه جهت برنامه ریزی وطراحی مهندسی.
اتوماسیون شبکه های توزیع در سه سطح اجرا میگردد که عبارتند از: سطح فیدر، پستهای توزیع و سرویس مشترکین.
