آموزش نرم افزار OptiSystem

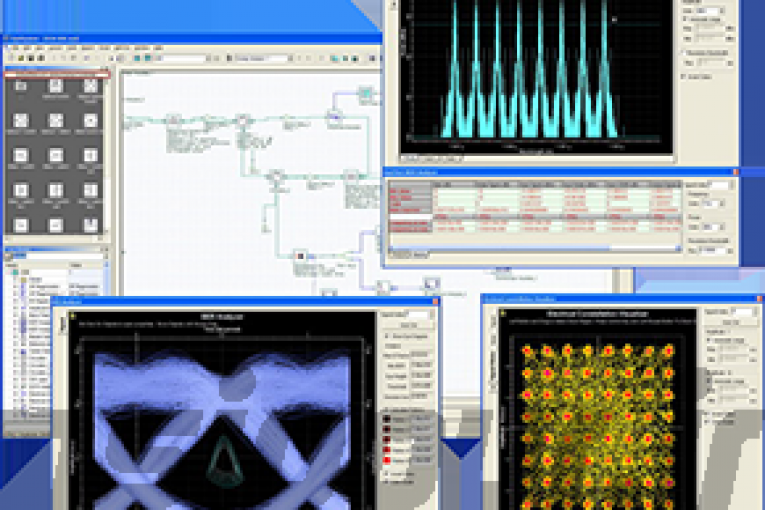

نرم افزار شبیه سازی Optisystem 7.0
Optisystem یک نرم افزار جامع است که کاربران را قادر می سازد لینکهای نوری را طراحی ، آزمایش و شیه سازی کنند. لینک های نوری (Optic) در لایه انتقال شبکه های نوری مدرن قرار دارند . این نرم افزار بر پایه مدلسازی واقعی سیستمهای ارتباطی فیبر نوری کار می کند که دارای رابط کاربری گرافیکی (GUI)جامع و کاملی است . Optisystem اجازه طراحی هر نوع لینک نوری در لایه فیزیکی تا تجزیه و تحلیل طیف گسترده ای از شبکه های نوری مانند شبکه های محلی (LAN) ، متروپولیتن(MAN)و شبکه های مسافت های طولانی(Long-Haul) را به کاربر می دهد. Optisystem دارای یک کتابخانه گسترده از نمونه های شبکه نوری است . فایلهای osd که می توانند به عنوان قالب پروژه استفاده شوند.
نرم افزار Optisystem 7.0 :

در سیستمهای مخابرات نوری بعلت کار با عناصر غیرخطی و تاثیر نویزهای غیرخطی نیاز به آنالیز و تحلیل دقیق و مشخص میباشد، که در این راستا نرم افزار Optysystem برای طراحی، تست و بهینه سازی واقعی هر لینک نوری با سیستمهای باند عریض بسیار مناسب است. در ضمن این نرم افزار با شبیه سازی قدرتمند خود تجدیدنظرهای طراحی را در جهت بهینه سازی سیستمهای نوری میسر میسازد.

کاربردهای نرم افزار Optysystem:

۱- طراحی سیستمهای مخابرات نوری از اجزاء سیستم در لایه فیزیکی
۲- طراحی مالتی پلکسرهای TDM/WDM و سیستمهای CATV
۳- شبکه های نوری پسیو(PONs) بر پایه FTTH
۴- سیستمهای نوری free space(FSO)
۵- سیستمهای ROF(رادیو بر روی فیبر)
۶- سیستهای SONET و یاSDH بصورت طراحی توپولوژی حلقه(Ring)
۷- طراحی فرستنده ها –گیرنده ها و تقویت کننده ها و کانال نوری
۸- طراحی و محاسبه ضریب پاشندگی(Dispersion)
۹- برآورد BER(نرخ بیت خطا) و هزینه سیستم با مدلهای مختلف

قابلیت های اساسی نرم افزار Optysystem شامل موارد زیر است:

۱-اجزاء کتابخانه ای سیستم
۲-اجزاء اندازه گیری شده
۳-یکپارچگی و اتحاد عناصر نرم افزار
۴-ارائه نمایش سیگنال ترکیبی نوری و الکتریکی و باینری
۵-محاسبات کیفی و اجزاءسیستم
۶-ابزارهای مانیتورینگ پیشرفته
۷-نمایشهای داده ای
۸- شبیه سازی سلسله مراتبی با زیر سیستمها
۹-زبان نوشتاری قوی
۱۰-طرح بندهای متفاوت
۱۱- صفحه گزارش (Report)


شرح دستگاههای اندازه گیری مورد استفاده در نرم افزار :


۱-نمایش دهنده سیگنال نوری مدوله شده در حوزه فرکانس : Optical Spectrum Analyzer
۲- نمایش دهنده سیگنال نوری مدوله شده در حوزه زمان Optical Time Domain Visualizer:
۳-نمایش دهنده سیگنال الکتریکی بعد از پین دیود در حوزه زمان Oscilloscope Visualizer :
۴-نمایش دهنده اجزای سیگنالی سیستم قبل و بعد از انتشار BER Analyzer:
۵-نمایش دهنده توان نوری در واحدهایmWatt ,dBm ۵-Optical Power meter :

ادامه مطلب و دانلود نرم افزار و آموزش آن از اینجا
