آشنایی با ریموت کنترل ها

ریموت کنترل

آشنایی با ریموت کنترل ها

ریموت کنترل وسیله ای الکترونیکی برای کنترل عملیات اجرایی یک دستگاه است.به طور معمول دستگاه های کنترل از را دور برای صدور فرمان از فاصله دور استفاده می شود. دو نوع ریموت کنترل موجود است:

ریموت کنترل های مادون قرمز infrared remote control(IR

ریموت کنترل های رادیویی radio frequency remote control(RF

ریموت کنترلر های مادون قرمز سیگنال پالسی حاصل از دیود مادون قرمز را به دستگاه مورد نظر می فرستند در صورتی که ریموت کنترلرهای رادیویی از امواج رادیویی استفاده می کنند .تفاوت عمده این ریموت کنترلرها رنج آن هاست. ریموت کنترلرهای مادون قرمز نیاز به یک مسیر مستقیم برای دریافت سیگنال دارند و برد آن ها در حدود چند متر است، اما ریموت کنترل های رادیویی برد بسیار بالایی دارند و نیاز به مسیر مستقیم ندارند و موانع روی برد آن ها بی تاثیر است .

اساس کار کنترل از راه دور

اساس کار به این صورت است که اطلاعات چهار بیتی یا همان چهار کلید وصل شده به مدار انکودر وصل می شود و خروجی آی سی انکودر به ورودی سریال ماژول فرستنده متصل می گردد و با فشار کلیدها کد مرتبط با آن به صورت مجموعه ای از صفر و یک ها به صورت یک سیگنال پالسی فرستنده اعمال می گردد و پس از دریافت توسط ماژول گیرنده این کد ها به یک آی سی دیکدر داده می شود و پایه مربوطه را یک می کند .

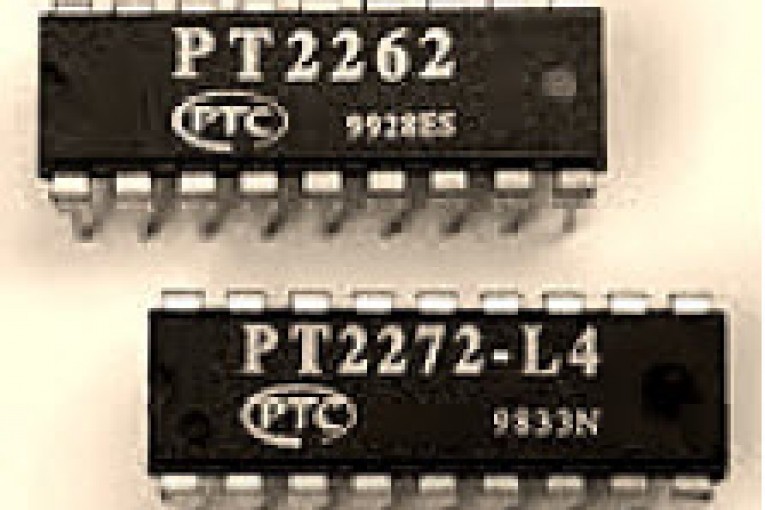

معرفی آی سی های PT2262 و PT2272

آی سی فرستنده PT2262 و گیرنده PT2272 از رایج ترین آی سی های شرکت PTC می باشند. PT2262 یک انکدر می باشد که با آی سی PT2272 جفت می شود.

خصوصیات این آی سی در زیر آمده است
آی سی از نوع CMOS است
مصرف بسیار کمی دارد.گی
نویز پذیری بسیار کمی دارد.
۱۲ خط آدرس دارد.
۶ پین دیتا دارد.
محدوده ی ولتاژ کاری از ۴ تا ۱۵ ولت دارد.

نوسانگر داخلی آن فقط با یک مقاومت کار می کند.
خروجی آن می تواند به صورت لچ یا آنی باشد.

کاربردها :
سیستم امنیت اتومبیل
کنترل درب گاراژ
کنترل فن
سیستم امنیت خانه و سیستم های اتومانیک
کنترل اسباب بازی ها و کنترل صنعتی

.این مدار یک مدار ۶ کاناله است.که در آن از فرستنده مادون قرمز استفاده شده است:

ای سی pt2262

در مدار عملی از ۴ کانال استفاده می کنیم. . نکته مهم دیگری که در مدار عملی باید رعایت شود این است که مقاومت اسیاتور باید ۴۷۰KΩ انتخاب شود تا مدار فرستنده و گیرنده مچ شوند. سایر قطعات مطابق دیتا شیت جاگذار می شوند. خروجی آی سی به ترانزیستورها رفته تقویت می شود و در نهایت دیود مادون قرمز سیکنال را ارسال می کند .

نمونه نقشه مدار گیرنده نیز بصورت زیر است:

آی سی pt2272

منبع: نواندیشان
مهدی عارف خیابانی
