آموزش رسم فنر با گام متغییر در سالیدورکس (solidworks)

آموزش رسم فنر در solidworks

درود

در این پست قصد داریم با نحوه ی رسم فنر با گام متغییر در نرم افزار سالیدورکس(solidwors)آشنا بشیم.

در حالت عادی برای رسم فنر ابتدا دایره ای رو رسم میکنیم و بعد دستور helix رو میزنیم و فنری با گام ثابت برای ما ترسیم میشه.

حالا بریم برای آموزش تغییر از حالت گام ثابت به گام متغییر در سالیدورکس:

وقتی دایره رو رسم میکنی و دستور helix رو میزنی منوهای زیر برات باز میشه
که دو گزینه constant pitch . variable pitch رو داره
variable pitch رو انتخاب میکنیم و مثل شکل چهار قسمت برای اعمال تغیییرات بوجود میاد

در بخش شماره یک ۱ میتونیم مشخص کنیم که فنرمون بر چه اساسی تعریف بشه که چهار گزینه داره
pitch and revelotion
height and revelotion
height and pitch
spiral

که بنا به مشخصاتی که از فنر داریم نوع مورد نظر رو انتخاب میکنیم
در مورد بخش دوم:
وقتی در مرحله اول یکی از چهار گزینه رو انخاب کردیم کادر بر اساس اون تغییر میکنه و ما میتونیم در این قسمت داده هامون رو وارد کنیم
خونه ها(مشخصات) که سفیده رو میشه تغییر داد و خونه هایی که تار هستش قابل تغییر نیستن
قسمت ۳ و ۴ هم همون مشخصاتی که در بخش دو وارد میکنید رو نشون میده و شما مستقیما” میتونید از بخش ۳و۴ استفاده کنید که ابتدا و انتهای فنر رو مشخص میکنه
چهار گزینه داره:
pitch
height
revelotion
diameter

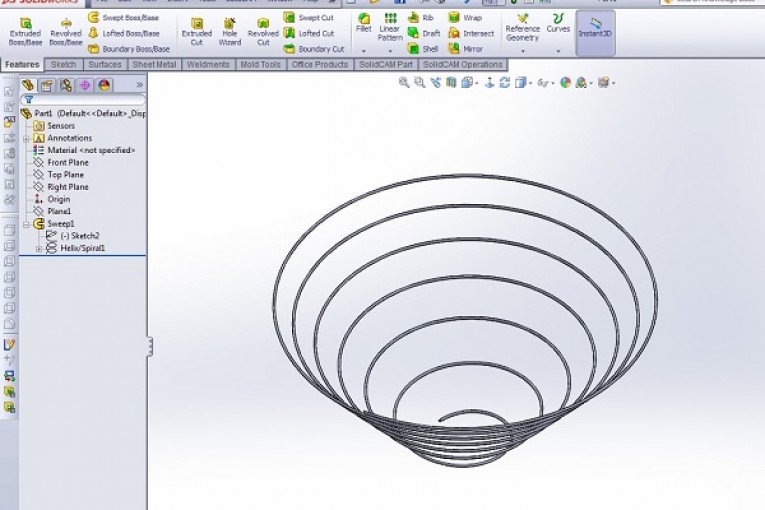

و در نهایت نمونه هایی که با این روش در نرم افزار سالیدورکس(solidworks) میتونید رسم کنید:

تا آموزش بعدی

پاینده و موفق باشید.
