آشنایی با نرم افزار GerbTool

آشنایی با نرم افزار GerbTool v9.0 R5

GerbTool نرم افزار بررسی صحت فایل های PCB ( فایل فیبر مدار چاپی) قبل از ساخته شدن آنها است که توسط آن می توان فیبرهای مدار چاپی را مراحل ابتدای (بازدید چشمی) و تا مراحل پیشرفته (بررسی قوانین
طراحی) مورد بررسی قرار داد.

برای شروع به کار با این نرم افزار باید ابتدا فیبر مدار چاپی طراحی شده را در فرمت متناسب (که در زیر آورده شده است)، در نرم افزار طراحی PCB خود ذخیره کرده و سپس آن را به نرم افزار GerbTool وارد نمایید. بعد از
وارد شدن فایل مذکور به نرم افزار اطلاعاتی نظیر 274D, 274X, Barco DPF, Fire9000, DXF, NC Drill, and NC Mill به صورت اتوماتیک به نرم افزار وارد می شود. GerbTool از نرم افزارها و فرمت های زیر پشتیبانی میکند:

  • Gerber 274-D & 274-X
  • Fire 9XXX
  • Barco DPF
  • DXF (AutoCAD 2000)
  • HPGL & HPGL/2
  • ODB++
  • ODB++ (X)
  • IPC-2581 (OffSpring)
  • CAM350 v8.X (import)
  • PADS ASCII (import)
  • Excellon & Excellon 2
  • Sieb & Meyer
  • Takeuchi
  • IPC-D-350 (export)
  • IPC-D-356 & IPC-D-356A
  • PostScript (export)
  • Bitmap (export)
  • PNG(export)
  • JPG(export)
  • TIFF(export)

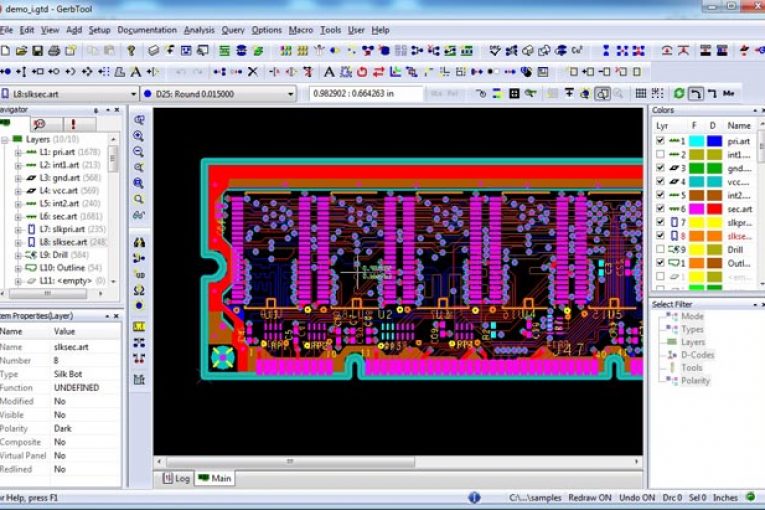

در مرحله اول کاربر میتواند فایل PCB را مشاهده کند و با مخفی کردن لایه های مختلف، صحت اولیه فیبر مدار چاپی را بررسی نماید.

قوانین بررسی فیبر مدار چاپی:

در مرحله بعد کاربر می تواند قوانینی را برای چک کردن درستی فیبر مدار چاپی ایجاد کند، با این قوانین که در 75 گروه مختلف در نرم افزار GerbTool وجود دارد، میتوان موارد متعددی همچون فاصله بین خطوط و پایه ها،
ابعاد محل لحیم کاری پایه و… هر چیزی که ممکن است در آینده در عملکرد فیبر مدار چاپی مشکل ایجاد کند را چک کرد.
نرم افزار بعد از بررسی کردن فیبر مدار چاپی، خطاهای موجود در آن را به کاربر نمایش میدهد و کاربر میتواند آنها را تصحیح کند؛ در این نرم افزار امکان جابجایی قطعات و انجام مسیر کشی بین آنها ( به صورت دستی)
وجود دارد و کاربر میتواند المان های نظیر متن، یا تصویر یا … را به فیبر مدار چاپی اضافه کند. شما میتوانید با مراجعه به بخش tutorials نرم افزار در راهنمای آن، اطلاعات بیشتری را در مورد نحوه کار با این نرم افزار بدست آورید.

میتوانید این نرم افزار را از اینجا دانلود کنید
