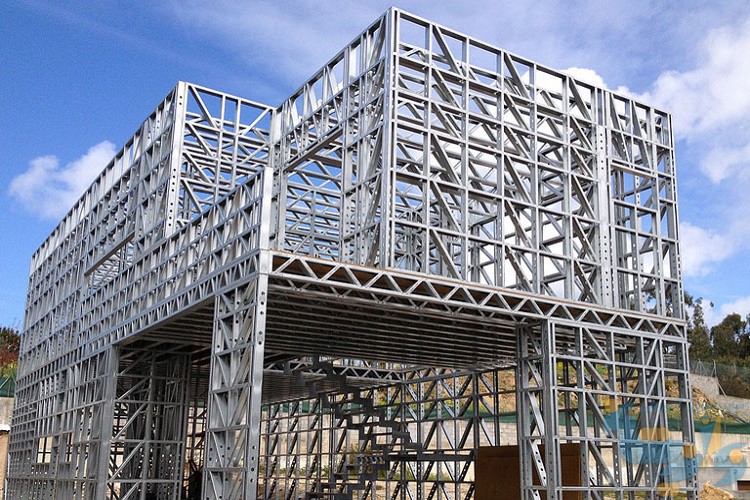

الزامات طراحی و اجرای LSF – قاب های سبک فولادی سرد نورد شده

در این مطلب آموزشی از نواندیشان با الزامات طراحی و اجرای LSF یا همان قاب های سبک فولادی سرد نورد شده صحبت خواهد شد که در 21 بند الزامات لازم برای این سیستم ساختمان مطرح می گردد.

الزامات طراحی و اجرای LSF

1ـ در مناطق با خطر نسبی کم، متوسط و زیاد (مطابق آئین نامه 2800 ایران) استفاده از این سیستم سازه ای به عنوان قاب ساختمانی ساده به همراه دیوار برشی بتن آرمه حداکثر در پنج طبقه یا ارتفاع 18 متر از ترازپایه بلا مانع است.

2ـ استفاده از این سیستم در مناطق با خطر نسبی کم،متوسط و زیاد (مطابق آئین نامه 2800 ایران) تا حداکثر دو طبقه یا ارتفاع 7/20 متر از تراز پایه،با اجرای مهار بندی قطری بلا مانع است.

3ـ بکارگیری این سیستم در مناطق لرزه خیز با خطر نسبی بسیار زیاد (مطابق آئین نامه 2800 ایران) مجاز نمی باشد.

4ـ بکارگیری حداکثر دهانه 5 متر و حداکثر ارتفاع ناخالص (با احتساب ضخامت سقف) 3/60 متر برای هر طبقه در این سیستم مجاز می باشد.

5ـ طراحی کلیه اجزاء و اتصالات بر اساس استاندارد AISI  (American iron and steel institute)و طرح سازه ای و لرزه ای آن بر اساس آئین نامه های 7ـ2005ASCE ، 2003 IBC و ویرایش های بعد از آن انجام گیرد.

6ـ کنترل سازه در مقابل بار باد بر مبنای مقررات ملی ساختمان ایران مبحث ششم و با در نظر گرفتن سیستم مقاوم در مقابل بار جانبی ناشی از زلزله انجام گردد.

7ـ رعایت محدودیت حداکثر بار زنده و مرده به ترتیب 250 کیلوگرم بر متر مربع و350 کیلوگرم بر متر مربع برای سقف ها الزامی است.

8ـ رعایت مشخصات فولاد سرد نورد شده بر اساس استاندارد ASTM (American Society for Testing and Materials) الزامی است.

9ـ رعایت ضوابط آئین نامه 05ـ318 ACI  و ویرایش های پس از آن برای طراحی دیوارهای برشی بتن آرمه الزامی است.

10ـ تامین ضوابط دیافراگم صلب برای کلیه سقف ها الزامی است.

11ـ کلیه اتصالات اعضاء قائم به اعضاء‌ افقی می بایستی به گونه ای باشد که یکپارچگی اعضاء در ارتفاع سازه تامین گردد.

12ـ ضوابط مربوط به اجزاء اتصالی شامل پیچ خودکار،پیچ و مهره می بایستی مطابق آئین نامه AISC و استاندارد AISI تامین گردد.

13ـ در صورت استفاده از اتصالات جوشی ،اعایت ضوابط و مقررات مربوط به جوشکاری اعضاء سرد نورد شده مطابق استندارد AISI وآئین نامه های AWS و AISC الزامی است.

14ـ سقف سازه ای این سیستم متشکل از تیرچه فلزی و دال بتن آرمه فوقانی به صورت مقطع مرکب می باشد که می بایستی بر مبنای ضوابط مقاطع مرکب مطابق آئین نهمه AISC و دال های بتن آرمه بر مبنای آئین نامهACI تامین گردد.

15ـ بکارگیری مصالح بنائی خارجی و داخلی مجاز نمی باشد. حداکثر وزن متر مربع سطح دیوار تمام شده در جدا کننده های داخلی نبایستی بیشتر از 50 کیلو گرم بر متر مربع و در دیوارهای خارجی نبایستی بیشتر از 100 کیلوگرم بر متر مربع باشد.

16ـ لازم است تمهیدات لازم جهت عدم مشارکت پانل های غیر باربر و جدا کننده ها در سختی جانبی سازه صورت پذیرد.

17ـ لازم است تمهیدات لازم متناسب با شرایط مختلف اقلیمی و محیط های خورنده ایران صورت پذیرد.

18 – کلیه مصالح و اجزاء در این سیستم اعم از معماری و سازه ای از حیث دوام ،خوردگی ، زیست محیطی و غیره می بایستی بر مبنای مقررات ملی ساختمان ایران و یا آئین نامه های ملی یا معتبر بین المللی شناخته شده و مورد تایید بکار گرفته شود . در غیر این صورت اخذ تاییدیه فنی در این خصوص از مراجع ذیصلاح الزامی است .

19 – الزامات مربوط به انرژی باید مطابق مبحث نوزدهم مقررات ملی ساختمان رعایت گردد .

20 – در صورتی که عایق حرارتی به صورت پر کننده اجرا شود ، باید نوع و ضخامت عایق ، مقاومت حرارتی مورد نیاز را تامین نماید .

21 – چنانچه مجموعه ضوابط ، دستورالعمل و یا آیین نامه در خصوص این سیستم توسط این مرکز انتشار یابد ، شرکت های تولید کننده ، کارفرمایان ، مشاوران و پیمانکاران ملزم به رعایت آن می باشد.
