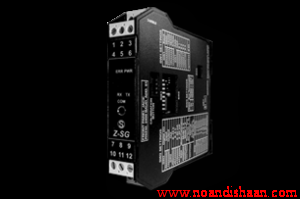

روش تنظیم مبدل لودسل Z-SG با استفاده از نرم افزار Easy setup


نرم افزار و کابل تنظیمات بصورت رایگان به همراه مبدل لودسل در اختیارکاربر قرار می گیرد. پس از باز کردن نرم افزار طبق شکلنشان داده شده در پنجره ی اول میباید دیپ سوییچ های SW1 را تنظیم کنید:

1. با کلیک روی NEXT و ورود به صفحه ی دوم مشاهده می کنید که با توجهبه مدل و سریال نامبرPC” آداپتور” موجود;دو دستورالعمل اتصال برای سیستم اندازه گیری شما ارائه شده است. پس از انجام عملیات اتصال برای ادامه میتوانید از گزینه ی” “automatic search برای برقراری ارتباط استفاده کنید. در صورتی که اتصالات سیستم برقرار باشد و همچنین ارتباط نرم افزاری بدون عیب انجام شده باشد پیغام ارتباط PC با سیستم را خواهید دید.
پس ازok این پیغام وارد صفحه ی “Configuration menu” میشوید.در این پنجره سه گزینه وجود دارد
گزینه ی “NEW CONFIGURATION” امکان ایجاد یک تنظیم جدید را برای ماژول Z-SGفراهم میکند.گزینه ی دوم “READ”امکان رویت تنظیمات انجام شده و موجود در ماژول را فراهم میکند . گزینه ی سوم”TEST” برای رویت عملکرد سیستم اندازه گیری به صورت online می باشد; بگونه ای که کمیت های ورودی و خروجی ماژول را نمایش می دهد . از این پنجره برای تست سیستم بعد از تنظیم استفاده میشود. همانطورکه در شکل میبینید کمیتها براساس پیش فرض کارخانه میباشد. همچنین ایجاد تغییر در کالیبراسیون نیز توسط گزینه های موجود در پایین پنجره امکان پذیر
است :

شروع تنظیمات و کالیبراسیون:2.در صفحه ی menu با انتخاب گزینه
ی New
configuration” ” پنجره ی ” “functioning mode باز میشود. بالای این
صفحه انتخاب میکنیم که آیا تنظیمات را بر اساس کالیبراسیون انجام شده در کارخانه ی
ماژول انجام دهیم و یا بر اساس وزنه ی استاندارد :

کمیت ها را بر اساس مشخصات فنی لودسل وارد کنید.3.پنجره ی بعدی مربوط به تنظیمات تخصصی میباشد که بهتر است تغییری حاصل
نشود.
برای عبور از این صفحه و ورود به پنجره ی بعدی NEXT را کلیک کنید; این پنجره برای فعال سازی ورودی دیجیتال یا خروجی دیجیتال میباشد. توضیح بیشتر اینکه در حین فعالیت سیستم اندازه گیری, با وارد کردن یک پالس به ورودی دیجیتال ,ماژول مجددا نسبت به صفحه کالیبره میشود .
اما درصورتی که به خروجی دیجیتال نیاز داریم ‘ ‘ DIGITAL OUTPOT را فعال کرده و از سه MODE IN/OUTبسته به کاربرد سیستم یکی را انتخاب میکنیم :MODE اول در صورتی که وزنه ی روی لودسل از FULL
SCALE بیشتر شود یک خروجی دیجیتال خواهید داشت.
در MODE دوم کاربر انتخاب میکند که در چه وزنه ای خروجی دیجیتال داشته باشد.در MODE سوم به ازای هر وزنه ای که ثابت باشد خروجی دیجیتال خواهد داشت.همچنین خروجی را دردو حالت NC/NO میتوان انتخاب کرد.4.با کلیک روی NEXT و صفحه بعدی نوع خروجی را انتخاب و به ازای حد پایین و حد بالای خروجی وزنی را به نرم افزار معرفی کنید.5.در پنجره ی بعدی در صورت استفاده از پروتکل MODBUS ,مد “EEPROM” را انتخاب وآدرس ها را طبق اطلاعات مربوط به شبکه وارد کنید و درغیراینصورت مد “DIP-S” را انتخاب کرده و NEXT کنید .6. سپس ماژول را از برق قطع کرده وکانال SW2را در وضعیت نشان داده شده قرار داده مجددا ماژول را روشن نمایید:
7. برای انتقال اطلاعات به مبدل گزینه ی” “SEND CONFIGURATION TO Z-SG AND CELL
CALIBRATION را فعال کنید .

اکنون ماژول Z-SG آماده ی استفاده است و کافیست وضعیت دیپ سوئیچ SW1 را بدین شکل تغییر دهید .………………………………………….. ………………………………….کالیبراسیون لودسل با ماژول Z-SG از طریق دیپ سوئیچ DIP-S (تنظیم مبدل لودسل به روش دستی)در این روش نیازی به کامپیوتر نیست و کافی است یک وزنه استاندارد را با توجه به ظرفیت لودسل انتخاب کنیم . این وزنه برای تعیین حد بالای خروجی آنالوگ توسط لودسل می باشد.آماده سازی ماژول برای کالیبراسیون :1. ماژول Z-SG را از برق قطع کنید .2. دیپ سوییچ های SW2 را در وضعیت نشان داده
شده قرار دهید

on on

3. با توجه به حساسیت لودسل مورد نظر دیپ سوییچ های sw2 را در وضعیت تعیین شده طبق جدول قرار دهید :

سوییچ8 سوییچ7 سوییچ6 حساسیت لودسل
off off off >0mv/v& >=1mv/v
on off off >1mv/v& >=2mv/v
off on off >2mv/v& >=4mv/v
on on off >4mv/v& >=8mv/v
off off on >8mv/v& >=16mv/v
on off on >16mv/v& >=32mv/v
off on on >32mv/v& >=64mv/v

4. برای انتخاب نوع سیگنال آنالوگ خروجی یکی از تنظیمات نشان داده شده را انتخاب کنید(SW2):

4..20 mA
on on
0..20 mA
off on
0..5 v
on off
0..10 v
off off

5. ماژول را به برق وصل کنید.کالیبراسیون نسبت به صفحه :6. دکمه ی “calibration button” را فشار دهید و نگه دارید تا چراغ زرد رنگ جلوی ماژول روشن شود و با رها کردن آن شروع به چشمک زدن میکند . هر گونه صفحه که قرار است به طور دائم روی لودسل باشد را روی آن قرار دهید .7. دکمه ی کالیبراسیون را مجددا فشار دهید تا چراغ خاموش شود . هم اکنون لودسل نسبت به صفحه کالیبره شد.کالیبراسیون نسبت به وزنه ی نهایی :8. دکمه ی کالیبراسیون را مجددا فشار دهید ونگهدارید تا چراغ زرد رنگ روشن شود سپس رها کنید تا شروع به چشمک زدن کند.9. وزنه ی full scale را که با توجه به ظرفیت لودسل انتخاب کردید روی صفحه قرار دهید .10. مجددا دکمه ی کالیبراسیون را فشار دهید تا چراغ چشمک زن خاموش شود.11.ماژول را از برق قطع کنید و دیپ سوییچ های SW2 را در حالت نشان داده شده
قرار دهید:

on off
