آموزش ساخت فیبر مدار چاپی

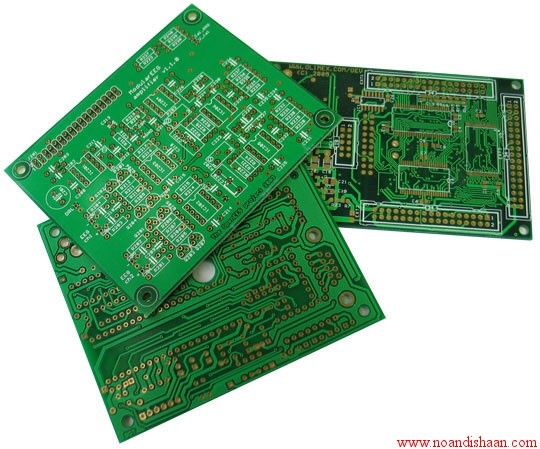

فیبر مدار چاپی

https://www.noandishaan.com/wp-content/uploads/2013/02/%D9%81%DB%8C%D8%A8%D8%B1-%D9%85%D8%AF%D8%A7%D8%B1-%DA%86%D8%A7%D9%BE%DB%8C.jpg

همیشه پیاده کردن طرح نهایی فایل pcb یا همان نقشه مدار چاپی مدارهای الکترونیکی روی فیبرهای مدار چاپی از مهمترین و شاید گاها سخت ترین قسمتهای اجرای یک برد الکترونیکی باشد.که برای انجام این کار روشهای مختلفی ابداء شده اند که مهمترین آنها میشه اشاره کرد به:1-کپی مستقیم طرح روی فیبر توسط کاغذ کربن و ماژیک ضد آب (کیفیت کم)
2-استفاده از علائم آماده یا لتراست (تقریبا منسوخ شده) (کیفیت کم)
3-پوزتیو یا فیبر حساس به نور (کیفیت خوب)
4-لامینت ( کیفیت خیلی خوب)
5-سیلک اسکرین (کیفیت خوب)
جدا از دو روش اول که خیلی کم استفاده میشن و دیگه منسوخ شدند روشهای بعدی تقریبا حساس تر و پر هزینه تر و مشکلترند.اما روش رایج دیگه ای وجود داره به نام روش پرینت و اتو!که فایل مفید زیر کاملا به صورت تصویری این روش رو توضیح میده.با تشکر از گردآورنده این اثر.

برای دانلود وارد لینک زیر بشین و دانلود کنید:

دانلود آموزش
