پرسش مشکل با افزایش ولتاژ در منبع تغذیه

[mohsen500 150]

سلام

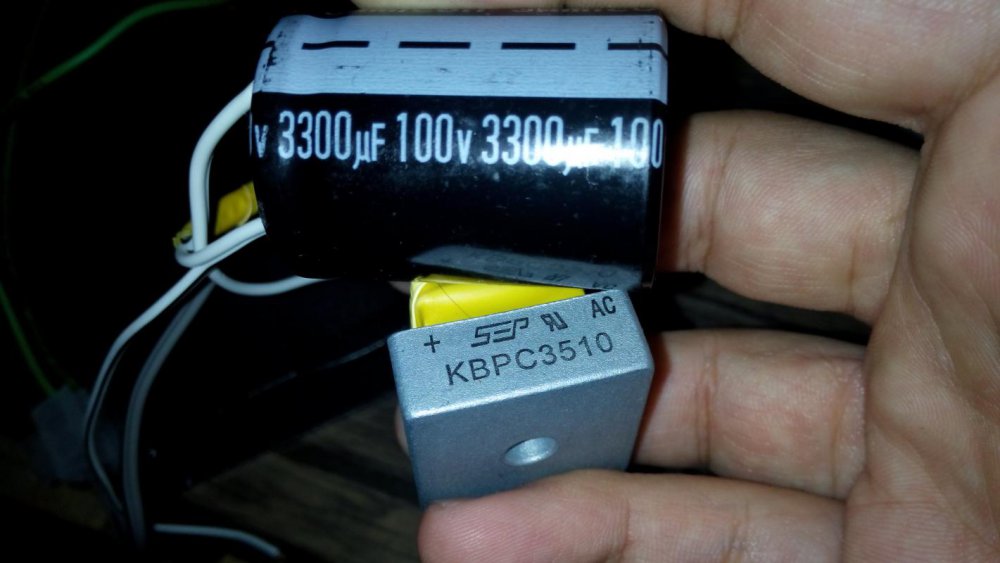

من یه ترانس 3 سر 2*24 ولت دارم که توسط یک پل دیود kbpc3510 و یک خازن 100ولت 3300 میکروفاراد ، اونو یکسو کردم.

خروجی ترانس همون 48 ولت ac هست اما وقتی به مدار یکسو ساز متصل میشه ولتاژ خروجی میشه 68 ولت !

وقتی هم که یه مقاومت حدود 4 کیلو اهم بعد از خروجی مدار قرار میدم هیچ کاهش ولتاژی صورت نمیگیره و همون 68 ولت تو خروجی دیده میشه.

چطور باید ولتاژ رو کاهش بدم ؟

با تشکر

[Imaaan 17,059]

سلام

من یه ترانس 3 سر 2*24 ولت دارم که توسط یک پل دیود kbpc3510 و یک خازن 100ولت 3300 میکروفاراد ، اونو یکسو کردم.

خروجی ترانس همون 48 ولت ac هست اما وقتی به مدار یکسو ساز متصل میشه ولتاژ خروجی میشه 68 ولت !

وقتی هم که یه مقاومت حدود 4 کیلو اهم بعد از خروجی مدار قرار میدم هیچ کاهش ولتاژی صورت نمیگیره و همون 68 ولت تو خروجی دیده میشه.

چطور باید ولتاژ رو کاهش بدم ؟

با تشکر



سلام دوست عزيز

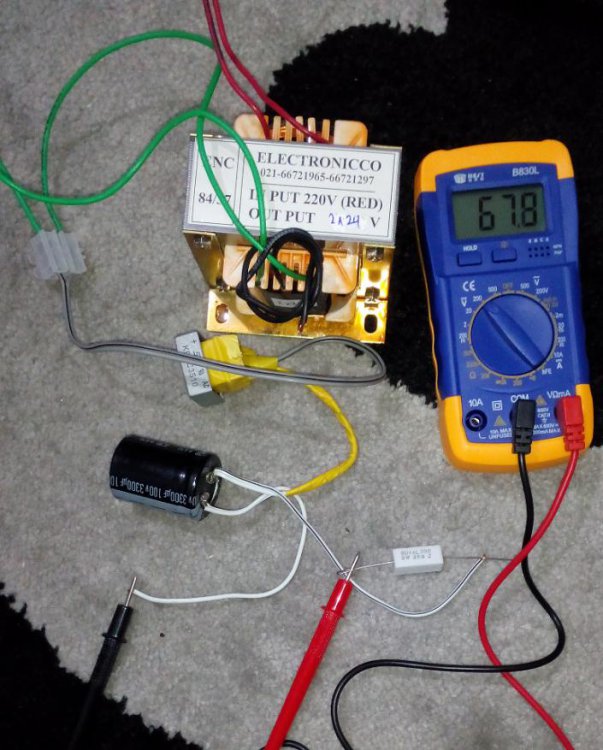

ولتمتر رو سري تو مدار گذاشتي؟ تو عكس كه اينجور ديده ميشه.

[Imaaan 17,059]

48 ولت ولتاژ ac خروجيت هست ديگه، براي پيكش بايد تو راديكال 2 ضربش كني.

[mohsen500 150]

ممنون از شما.

اون مشکل حل شد.

این منبع تغذیه مال یک مدار آمپلی فایر هست.

الان مشکلی که دارم اینه که موقع قطع و وصل برق مدار، یه صدای بوم بلندی از اسپیکرها پخش میشه. بعلاوه این که وقتی برق رو قطع میکنم مدتی طول میکشه تا سیستم خاموش بشه .

مشکل از چیه ؟



Sent from my ALCATEL ONE TOUCH 6040D using Tapatalk

[Imaaan 17,059]

خازن بزرگی تو مدار داری، طول میکشه تا دشارژ بشه، اون زمان خاموش شدن که میگی واسه همین هست.

در مورد صدا هم ممکنه بازم به همین خازن برگرده.

[mohsen500 150]

خازن بزرگی تو مدار داری، طول میکشه تا دشارژ بشه، اون زمان خاموش شدن که میگی واسه همین هست.

در مورد صدا هم ممکنه بازم به همین خازن برگرده.



خب حالا در صورتی که ایراد از ظرفیت بالای خازن باشه، برای 48 ولت ac که با پل دیود، dc شده شما چه خازنی پیشنهاد می کنید ؟
