Miladt 3,681 اشتراک گذاری ارسال شده در 30 شهریور، ۱۳۸۹ فصل اول : مقدمه 6 : آشنایی با تنظیمات برنامه model info e) File : اين بخش حاوي اطلاعات مربوط به فايل باز شده ميباشد.اطلاعاتي مربوط به ورژن sketchup كه فايل آخرين بار با آن ذخيره شده است محل ذخيره فايل ، حجم فايل و توضيحاتي درباره فايل كه اين آخري را خودمان ميتوانيم تغيير دهيم.www.noandishaan.com تيك redefine thumbnail on save اگر خرده باشد ، هنگام ذخيره ، آخره ديد از فايل را ذخيره ميند ، يعني پس از آن كه فايل را باز كرديد ،فايل را به همان صورت مشاهده ميكنيد كه آخرين بار مشاهده كرديد.www.noandishaan.com f) Location : يكي از ويژگي هاي نرم افزار حاضر قابليت موقعيت سنجي آن ميباشد بدين صورت كه ميتوانيد شهر مدل خود را تعيين كنيد. با انتخاب add location میتوانید شهر مورد نظر خود را وارد نمایید. با انتخاب set custom location ميتوانيد به صورت دستي موقعيت خود را مشخص كنيد. www.noandishaan.com 8 نقل قول لینک به دیدگاه

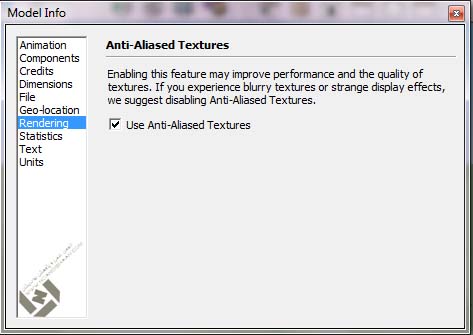

Miladt 3,681 اشتراک گذاری ارسال شده در 30 شهریور، ۱۳۸۹ فصل اول : مقدمه 6 : آشنایی با تنظیمات برنامه model info g) rendering : اين قسمت تنها يك بخش دارد و آن هم تيك Use Anti-aliased Texture ميباشد كه زدن آن كيفيت بافت مدل را در هنگام رندر گيري بالا ميبرد.يك نكته توجه كنيد كه اگر بافت شما تار ميباشد بهتر است تيك آن را برداريد.www.noandishaan.com h) Statistics : از این قسمت برای رفع مشکلات عملکردی نرم افزار استفاده میشود.در پنجره این قسمت میتوانید تعداد و نوع تمامی عناصر کشیده شده در مدل را مشاهده کنید و همچنین میتوانید آزمایش درستی عملکردها را انجام دهیدwww.noandishaan.com میتوانید با انتخاب Only components از نوار entire model تنها اطلاعات تعداد و نام کامپوننت ها را مشاهده کنید. با زدن تیک show nested components اطلاعات اجزای کامپوننت ها نیز مشاهده میشود.با زدن دکمه purge unused میتوانید عناصر غیر قابل استفاده را پاک کنید همچنین با زدن دکمه fix problems در صورت وجود ایرادات ریز ، آن ها برطرف میشوند.www.noandishaan.com 10 نقل قول لینک به دیدگاه

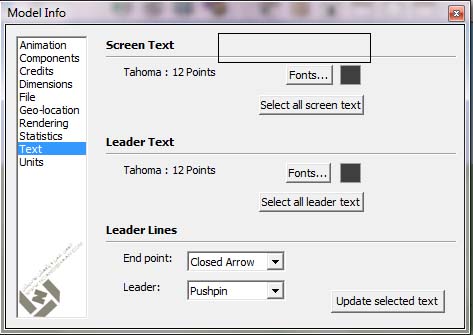

Miladt 3,681 اشتراک گذاری ارسال شده در 30 شهریور، ۱۳۸۹ فصل اول : مقدمه 6 : آشنایی با تنظیمات برنامه model info i) text : از این بخش میتوانید برای تغییر اندازه و رنگ و نوع فونت نوشته های مدل استفاده کنید.تصویر زیر پنجره این بخش را نشان میدهد. بخش اول این پنجره مربوط به تنظیمات نوشته های موجود در مدل میباشد.بخش دوم مربوط به نوشته های هادی است و بخش سوم مربوط تنظیمات خطوط هادی است.برای انجام تغییرات ابتدا موضوع مورد نظر انتخاب کرده و سپس دکمه update selected text را میزنیم.www.noandishaan.com J) Units : برای تعیین واحد مدل از این بخش استفاده میشود. قسمت اول برای تنظیمات واحد طول میباشد که بخش اول آن فرمت واحد مشخص میکند و بخش دوم دقت اندازه گذاری را مشخص میکند.تیک enable length snapping آهنربای طول فعال میکند که میزان دقت این آهنربا را میتوانید مشخص کنید.تیک دوم برای نمایش فرمت واحد و تیک سوم برای نمایش 0” هنگامیکه هیچ اندازه ای نیست.www.noandishaan.com قسمت دوم مرتبط با تنظیمات واحد زاویه میباشد که بخش اول دقت اندازه را مشخص میکند و تیک این قسمت برای فعال سازس آهنربای زاویه میباشد که دقت آن را میتوانید مشخص کنید. www.noandishaan.com 10 نقل قول لینک به دیدگاه
Miladt 3,681 اشتراک گذاری ارسال شده در 30 شهریور، ۱۳۸۹ فصل اول : مقدمه 7 : کار با منوهای راست کلیک در این فصل توضیحاتی در مورد منو های راست کلیک خط ، صفحه و کاموپوننت ها میدهیم. a) خط : هنگام انتخاب خط و زدن دکمه راستی موس پنجره زیر باز میشود که در ذیل به توضیح هر کدام میپردازیم.www.noandishaan.com Entity info : این بخش اطلاعات خط را نشان میدهد که تصویر آن را در زیر میبینید. قسمت اول لایه و طول خط را نشان میدهد.تیک soft برای مخفی کردن خط میباشد(همانند تیک hidden) تیک smooth برای نرم کردن خط ، تیک hidden خط را در حالت مخفی قرار میدهد و تیک cast shadows اگر خرده باشد خط باز تابنده سایه میباشد.www.noandishaan.com Erase : این گزینه باری پاک کردت خط میباشد که دکمه Delete روی صفحه کلید سیستم نیز این کار را انجام میدهد. Hide : برای مخفی کردن خط میتوانیم از این گزینه استفاده کنیم.www.noandishaan.com Select : برای انتخاب سایر عناصر مدل که به نحوی با خط مورد نظر در ارتباط میباشند از این گزینه استفاده میکنیم. تصویر زیر پنجره این گزینه را نشان میدهد : گزینه اول ، صفحه هایی که مستقیما با خط در ارتباط هستند را انتخاب میکند ، گزینه دوم عناصری که به طور مستقیم یا غیر مستقیم با خط ارتباط دارند را انتخاب میکند و گزینه سوم تمامی عناصر موجود در لایه خط را انتخاب میکند.www.noandishaan.com Divide : این گزینه خط را به تعدادی که میخواهیم تقسیم میکند.پس از انتخاب این گزینه ، تعداد تقسیمات را نوشته و enter رو میزنیم. Zoom Extents : با انتخاب این گزینه خط یا خطوط انتخاب شده در بزرگترین حالتی که کل خط یا خطوط مشاهده شود قرار میگیرد.www.noandishaan.com 9 نقل قول لینک به دیدگاه

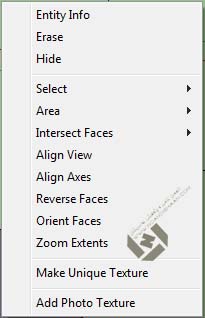

Miladt 3,681 اشتراک گذاری ارسال شده در 31 شهریور، ۱۳۸۹ فصل اول : مقدمه 7 : کار با منوهای راست کلیک b) صفحه : شکل زیر پنجره راست کلیک صفحه را نشان میدهد. Entity Info : این بخش اطلاعات مربوط به صفحه انتخاب شده را نشان میدهد . قسمت اول مربوط به ویژگی های صفحه میباشد.دو پنجره سمت راست برای تغییر رنگ دو سمت صفحه میباشد. همچنین در این قسمت میتوانید لایه و همچنین مساحت صفحه را مشاهده کنید.تیک cast shadows در صورتی که زده شده باشد صفحه را بازتابنده سایه میباشد و اگر تیک receive shadow خرده باشد صفحه حالت مات پیدا میکند و سایه روی آن میافتد. تیک hidden نیز برای مخفی کردن صفحه میباشد. دو گزینه erase و hide همانند گزینه های مشابه در خط میباشد.www.noandishaan.com Select : برای انتخاب گزینه های زیر را پیش رو داریم : گزینه اول خطوط اطراف صفحه را انتخاب میکند ، دومی صفحات متصل را انتخاب میکند ، گزینه سوم تمامی اتصالات ، گزینه چهارم هر آنچه که در لایه صفحه میباشد و گزینه آخر تمامی صفحاتی که دارای یک متریال در آنها استفاده شده است را انتخاب میکند.www.noandishaan.com Area : برای تعیین مساحت میتوانیم از این قسمت استفاده کنیم : گزینه اول مساحت سطح انتخابی را نشان میدهد ، گزینه دوم مجموع مساحت سطح های درون لایه را نشان میدهد و گزینه سوم مجموع مساحت سطح هایی که از این متریال استفاده کردند را نشان میدهد. www.noandishaan.com 9 نقل قول لینک به دیدگاه

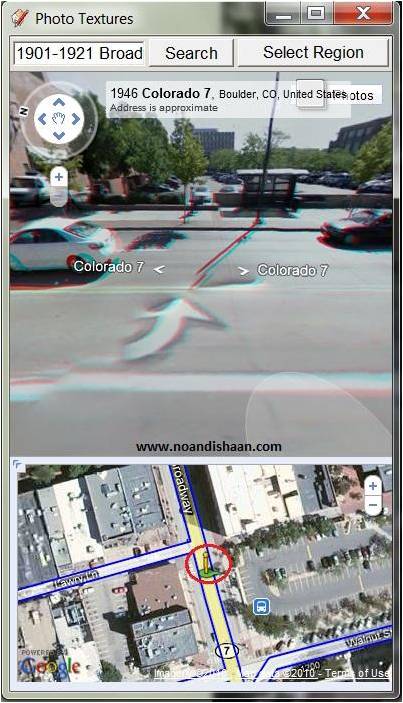

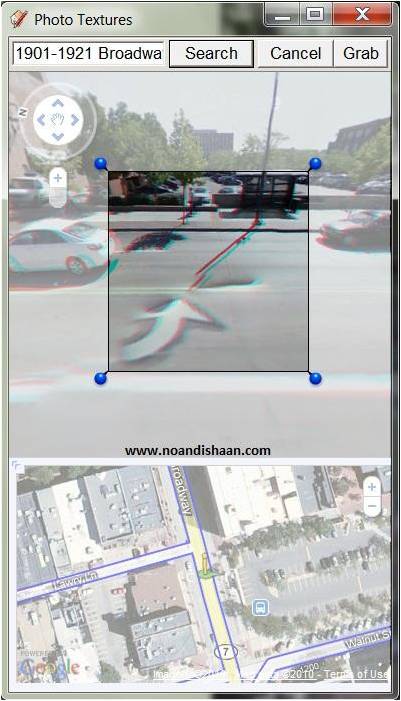

Miladt 3,681 اشتراک گذاری ارسال شده در 31 شهریور، ۱۳۸۹ فصل اول : مقدمه 7 : کار با منوهای راست کلیک b) صفحه : Align View : با انتخاب این گزینه ، صفحه انتخاب به طور مستقیم مشاهده میشود. Align Axes : به کمک این گزینه خطوط مختصات بر گوشه صفحه منطبق میشوند. Reverse Faces : برای جابجایی متریال پشت و روی صفحه این گزینه را انتخاب میکنیم. Zoom Extents : انتخاب این گزینه باعث میشود که صفحه به بزرگترین حالتی که کاملا تمام اجزای مشخص باشد دیده شود.www.noandishaan.com Make Unique Textures : با کمک این ابزار میتوانیم از صفحه مورد نظر بافت ویژه خود را بسازیم.با انتخاب این ابزار پنجره زیر باز میشود که میتوانیم ابعاد بافت را انتخاب کنیم.www.noandishaan.com Get Photo Texture : به وسیله این انتخاب میتوان از نمای شهر برای بافت صفحه استفاده کرد.البته اگر تصاویر 3بعدی آن موجود باشد.روش کار بدین صورت است که ابتدا در پنجره زیر محل مورد نظر را جستجو ميكنيم.www.noandishaan.com سپس به کمک آدمک در قسمت زیرین مکان دقیق را پیدا میکنیم ، سپس به كمك موس در قسمت بالايي نماي مورد نظر را آورده سپس دكمه select region را زده و در پنجره زير به كمك جابجايي چارچوب صحنه دلخواه را انتخاب ميكنيم و grab را ميزنيم.www.noandishaan.com 10 نقل قول لینک به دیدگاه
panoram 5,055 اشتراک گذاری ارسال شده در 1 مهر، ۱۳۸۹ اینم PDF آموزش قسمت اول دانلود کنید برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 10 نقل قول لینک به دیدگاه
Miladt 3,681 اشتراک گذاری ارسال شده در 1 مهر، ۱۳۸۹ با سپاس از مهیار جان! دوستان هر سوالی در مورد نرم افزار و کار با اون داشتن میتونن تو تاپیک برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام بیان کنن. 2 نقل قول لینک به دیدگاه
fargol_2408 3,453 اشتراک گذاری ارسال شده در 1 مهر، ۱۳۸۹ اینم PDF آموزش قسمت اول دانلود کنید ممنون ولی دانلود میکنی ارور میده ممنون میشم یه چک کنین 2 نقل قول لینک به دیدگاه
fargol_2408 3,453 اشتراک گذاری ارسال شده در 1 مهر، ۱۳۸۹ راستی! لینک vray هم کار نمیکنه ممنون میشم دوباره بذارید 2 نقل قول لینک به دیدگاه
Bahram Sh مهمان اشتراک گذاری ارسال شده در 1 مهر، ۱۳۸۹ راستی!لینک vray هم کار نمیکنه ممنون میشم دوباره بذارید حتما .... فردا یا اگه بشه امروز لینک را درست می کنم نقل قول لینک به دیدگاه

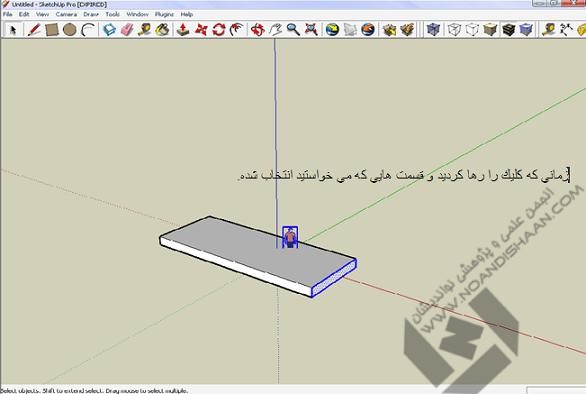

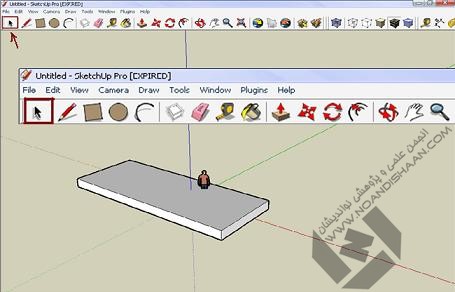

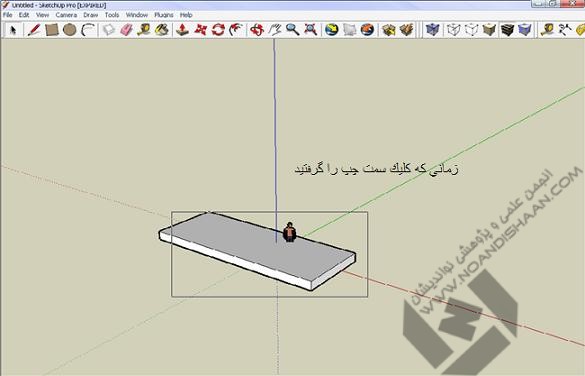

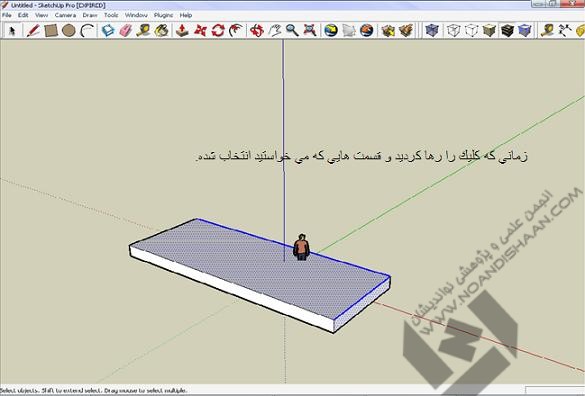

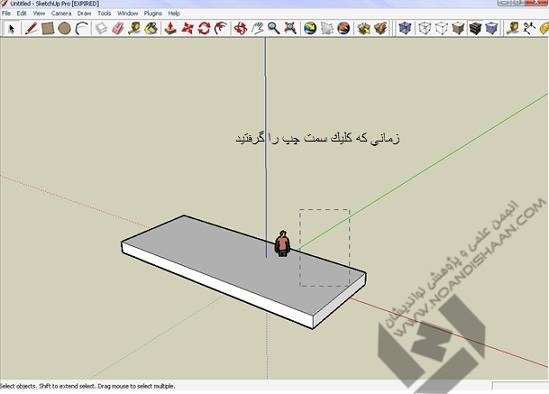

Bahram Sh مهمان اشتراک گذاری ارسال شده در 1 مهر، ۱۳۸۹ فصل دوم : پیمایش مدل 1. انتخاب اشیا: براي انتخاب اشيا همانند شكل زير ابتدا بر روي نشانه گر موس كه در گوشه ي سمت چپ نوار ابزار هست كليك (كليك سمت چپ) مي كنيد. بعد از كليك بر روي نشنانه گر موس، شما دو راه براي انتخاب اشيا داريد: 1. شما كليك سمت چپ را در سمت راست شي ميگيريد. آنگاه بر روي قسمت هايي كه مي خواهيد از شي انتخاب شود مي كشيد (بايد توجه كرد كه مستطيلي به حالت خط چين مانند شكل زير تشكيل مي شود كه تمام قسمت هايي از شي كه درون مستطيل يا در تماس با مستطيل باشد را انتخاب مي كند) و سپس كليك سمت چپ را رها مي كنيد و قسمت هايي كه خواستيد انتخاب مي شوند. 2. شما كليك سمت چپ را در سمت چپ شي مي گيريد. آنگاه بر روي قسمت هايي كه مي خواهيد از شي انتخاب شود مي كشيد (بايد توجه كرد كه مستطيلي به حالت خط مانند شكل زير تشكيل مي شود كه در اين روش تنها قسمت هايي از شي كه به طور كامل درون مستطيل هست را انتخاب مي شود) و سپس كليك سمت چپ را رها مي كنيد. نقل قول لینک به دیدگاه

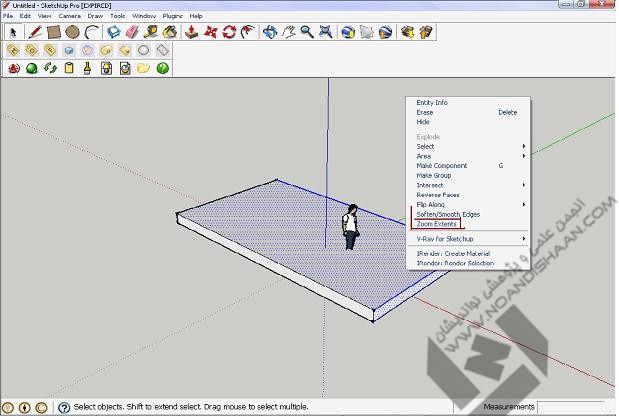

Bahram Sh مهمان اشتراک گذاری ارسال شده در 2 مهر، ۱۳۸۹ .فصل دوم : پیمایش مدل zoom .2: جهت بزرگنمایی و یا کوچکنمایی از این ابزار استفاده میشود. براي زوم كردن بر روي جسم، يا قسمت هايي از جسم و قسمت هايي از محيط skech up كه مورد تظر شما ست دو راهكار وجود دارد: 1. استفاده از لغزنده موس: به كمك اين لغزنده شما مي توانيد به قسمت هايي كه نشانه گر موس در آنجا قرار دارد زوم كنيد. (به عبارتي ديگر با حركت دادن اين لغزنده به سمت بالا، شما به قسمتي از محيط skech up كه نشانه گر موس قرار دارد زوم مي كنيد.) 2. zoom extens: با انتخاب این ابزار میتوان تمام اشکال و مدل های کارشده را در کنار هم و به صورت تمام قد مشاهده کرد( در واقع اين روش براي زوم كردن بر قسمتي از جسم مي باشد). براي اين كار ابتدا بايد قسمتي از جسم ( قسمتي كه مي خواهيد بر آن زوم كنيد) را انتخاب كنيد، سپس كليك سمت راست را بزنيد(تذكر: بايد بر روي يك نقطه از قسمت انتخاب شده كليك سمت راست زده شود.) و سپس برروي گزينه zoom extens كليك كنيد. تذکر: البته فرمان zoom به کمک کلید میانبر z و نگه داشتن کلید سمت چپ موس نیز صورت می گیرد. zoom previous & zoom next : این دو ابزار همانند undo و redo عمل میکنند بدین شکل که previous عمل زوم قبلی را نمایش میدهد و next عمل پس از undo را. نقل قول لینک به دیدگاه

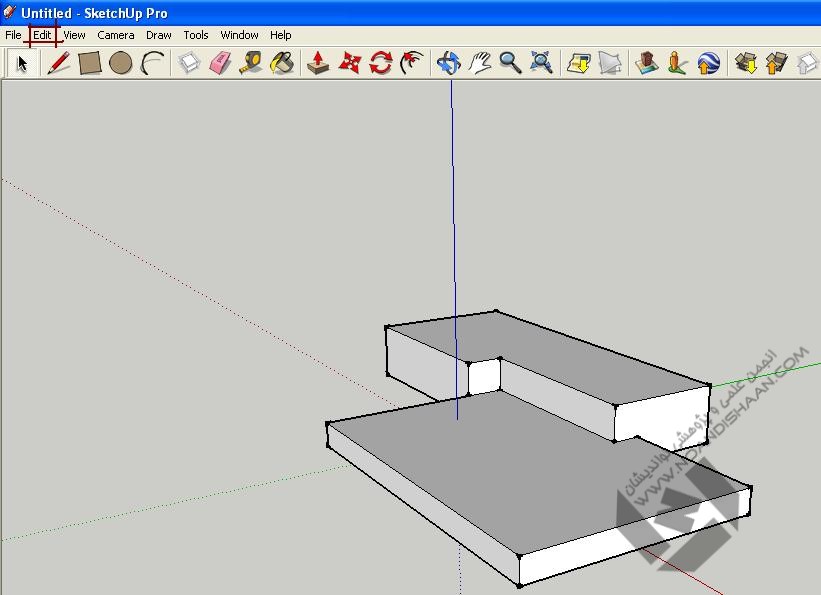

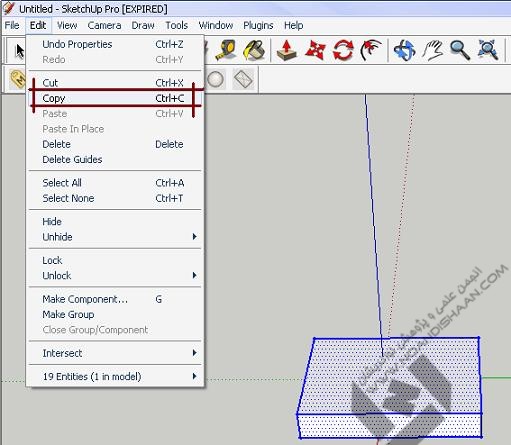

Bahram Sh مهمان اشتراک گذاری ارسال شده در 2 مهر، ۱۳۸۹ فصل دوم : پیمایش مدل copy/ past .3: ابتدا جسم را انتخاب مي كنيد ( جسمي كه مي خواهيد اين فرمان و دستور روي آن اعمال شود). سپس به قسمت edit ( در قسمت بالايي ( skech up رفته و بر روي copy كليك مي كنيد . آنگاه براي اينكه جسم جديد رويت شود ( كه حاصله فرمان كپي هست) و به جايي كه تمايل داريد منتقل گردد، باز به قسمت edit رفته و بر روي past كليك كنيد. در اين هنگام جسم حاصله از فرمان copy رويت شده و شما مي توانيد با حركت موس آن را به جايي كه تمايل داريد ببريد.( در اين لحظه شما با يك كليك جسم را در جايي كه موس هست قرار مي دهيد.) تذكر: راه حل ساده تر؛ شما مي توانيد جسم را انتخاب كنيد. سپس ctrl+c ( كليد ميانبر كپي) را زده و بعد از آن ctrl+v (كليد ميانبر past) را بزنيد. در اين هنگام جسم حاصله از فرمان copy رويت شده و شما مي توانيد با حركت موس آن را به جايي كه تمايل داريد ببريد.( در اين لحظه شما با يك كليك جسم را در جايي كه موس هست قرار مي دهيد.) نقل قول لینک به دیدگاه

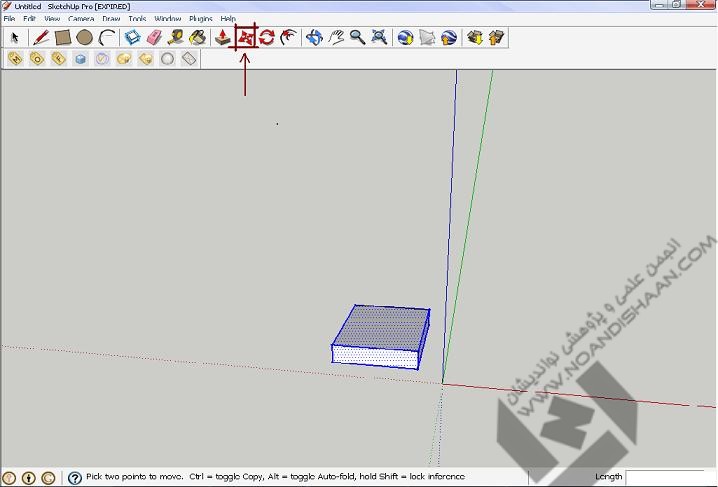

Bahram Sh مهمان اشتراک گذاری ارسال شده در 2 مهر، ۱۳۸۹ فصل دوم : پیمایش مدل 4.move: از اين ابزار برای انتقال حجم يا صفحه مورد نظر استفاده ميشود . براي اين منظور ابتدا جسم را انتخاب مي كنيم. سپس 2 راه براي انتقال جسم از يك نقطه به نقطه ديگر وجود دارد: 1. بعد از انتخاب جسم كليد ميانبر دستور move كه حرف m مي باشد را بزنيد. سپس شما بايد بر روي دو نقطه كليك كنيد نقطه ابتدا و انتهاي پاره خطي كه جسم بر مبناي اين پاره جابه جا مي شود . نقطه اول جايي كه جسم قرار دارد و نقطه انتها جايي كه جسم قرار هست منتقل شود.( اين نقاط لزومي ندارند برروي جسم باشند ممكن هست خارج از جسم قرار داشته باشند). 2.بعد از انتخاب جسم، بر روي آيكن كه در نوار ابزار بالاي صفحه قراردارد كليك مي كنيد.( در شكل زير جاي دقيق اين آيكن مشخص شده است) سپس شما بايد بر روي دو نقطه كليك كنيد نقطه ابتدا و انتهاي پاره خطيكه جسم بر مبناي اين پاره جابه جا مي شود . نقطه اول جايي كه جسم قرار داردو نقطه انتها جايي كه جسم قرار هست منتقل شود.( اين نقاط لزومي ندارند بر روي جسم باشند ممكن هست خارج از جسم قرار داشته باشند). نقل قول لینک به دیدگاه
panoram 5,055 اشتراک گذاری ارسال شده در 2 مهر، ۱۳۸۹ ممنونولی دانلود میکنی ارور میده ممنون میشم یه چک کنین چک کردم....راحت دانلود شد ..مشکلی نداشت دوباره امتحان کن... کلا سعی کن از یه برنامه دانلودر(مثله دانلود منجر و...) استفاده کنی ((عذر می خوام وسط آموزش ها پست زدم!!! این پست جهت اطلاع رسانی بود. تا 24 ساعت دیگه پاک میشه!)) 6 نقل قول لینک به دیدگاه
Bahram Sh مهمان اشتراک گذاری ارسال شده در 2 مهر، ۱۳۸۹ فصل دوم : پیمایش مدل 5. ofseet:با اين دستور مي توانيد دايره ها، مستطيل ها و مربع هاي هم مركز ترسيم كنيد. همچنين با اين دستور شما مي توانيد به تمام اشكال دو بعدي و بعضي اشكال 3 بعدي ضخامت دهيد. براي اجراي اين فرمان ابتدا بايد جسم را انتخاب كرد. ( جسمي كه قرار هست ضخامت دار شود و فرمان روي آن اعمال گردد.) سپس بر روي آيكن كليك كنيد (جاي دقيق اين آيكن در شكل زير نمايش داده شده است.) در اين مرحله شما ضخامت شكل هندسي را تايپ كرده و دكمه enter را بزنيد. (كليد ميانبر اين دستور كليد f مي باشد.) نقل قول لینک به دیدگاه

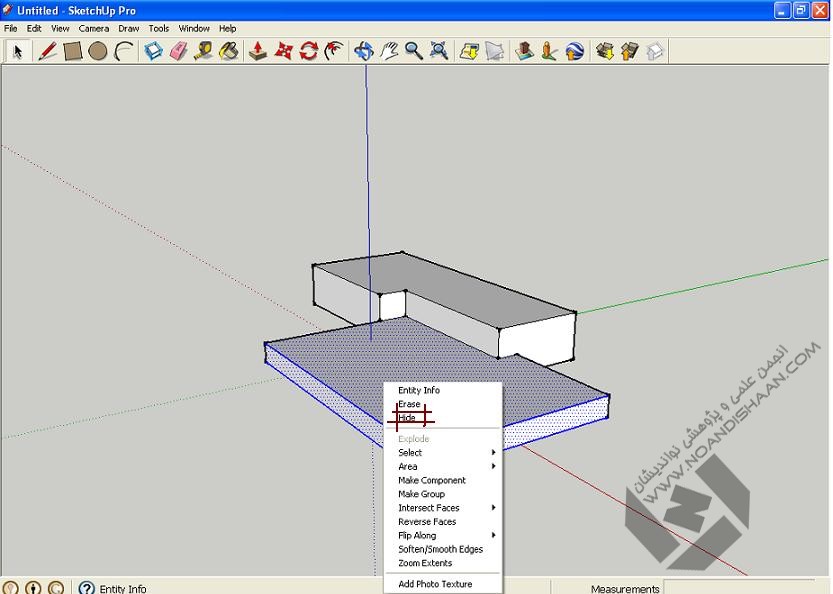

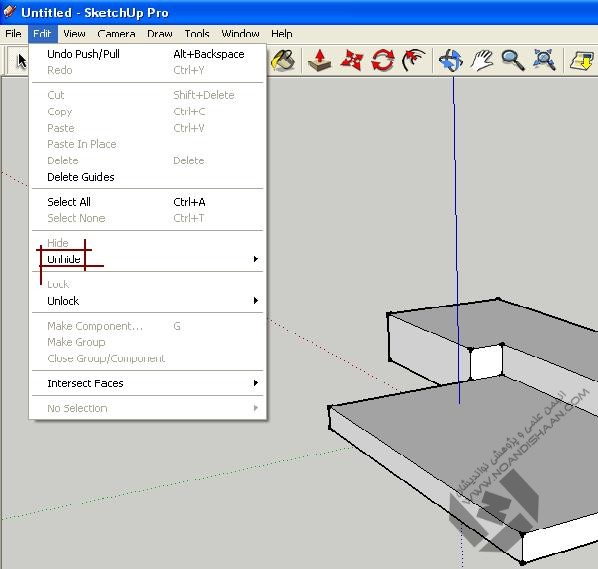

Bahram Sh مهمان اشتراک گذاری ارسال شده در 4 مهر، ۱۳۸۹ فصل دوم : پیمایش مدل 6. unhide/hide: از این دستور برای مخفی کردن قسمتی از طرح و کار کردن بر روی قسمت دیگر از طرح به کار می رود. (مهترین کارایی این فرمان بالا بردن سرعت کار و اعمال فرمان در نرم افزار هست .) برای اجرا این دستور ابتدا قسمت مورد نظر را انتخاب کرده و کلید سمت را بر روی آن قسمت می زنید، آنگاه گزینه hide را انتخاب می کنید وگزینه hide را از میان منوهای راست کلیک بازشو انتخاب می کنید.( در شکل زیر جای این فرمان در منوهای راست کلید نشان داده شده است.) Unhide : این دستور برای بر گرداندن قسمتی از طرح که شما مخفی کردید به کار می رود. برای انجام این فرمان همانند شکل زیر ابتدا به قسمت edit رفته ( این قسمت در بالای صفحه قرار دارد)و بر روی گزینهunhide کلیک می کنید. سپس شما سه گزینه را در پیش روی خود دارید: 1.selected : آن چیزی را که انتخاب کرده و مخفی کردید را نشان می دهد. 2. lasted: آخرین مواردی را که مخفی کردید را باز می گرداند. 3.all: تمام مواردی را که مخفی کردید باز می گرداند. نقل قول لینک به دیدگاه
