مدار الكتريكي فشرده چيه؟ با گسترده چه فرقي ميكنه؟

مدارهای الکتریکی فشرده به مدارهایی گویند که مدار واجزاء آن در مقایسه با طول موج کاری مدار بسیار کوچک باشد (بسیار کوچک یعنی حداکثر اندازه آنها 0.1 طول موج کار مدار باشد ) در چنین مدارهایی قوانین کیرشهف صادق است و به سادگی با استفاده از این قوانین میتوان مدار فشرده را تحلیل کرد.اکثر مدارات الکترونیکی را میتوان جزو مدارات فشرده به حساب آورد. به عنوان مثال یک مدار صوتی را در نظر بگیرید فرکانس کاری آن نهایتا 25 کیلو هرتز است طول موج آن پس از محاسبه 12 کیلومتر میشود پس مدار اگر کمتر از 12 کیلومتر باشد مدار فشرده است. عناصری چون سلف و خازن و مقاومت و... عناصر فشرده محسوب میگردند.



اما در مورد مدارهایی که طول موج کارشان تقریبا برابر با اندازه مدار و یا کوچکتر از آن است دیگر نمینوان از قوانین کیرشهف استفاده کرد و ناچاریم مدار را با معادلات ماکسول تحلیل کنیم که تحلیل آن بسیار پیچیده میگردد.که مدارهای مخابراتی و مایکرویوی از این نوع هستند . به عنوان مثال طول موج کاری در مدارهای مایکروویو در حدود چند سانتیمتر است که از اندازه مدار کوچکتر است. عناصری چون آنتن ، عناصر مایکروویوی نظیر مجیک ، کوپلر و .... عناصر گسترده هستند.

لازم به ذکر است که قوانین کیرشهف تقریبی از معادلات ماکسول هستند

لینک به دیدگاه
  • پاسخ 62
  • ایجاد شد
  • آخرین پاسخ

بهترین ارسال کنندگان این موضوع

بهترین ارسال کنندگان این موضوع

منابع وابسته چيه:banel_smiley_4:منابع مستقل چيه؟تو مدار الكتريكي با مغناطيسي فرق داره؟

:ws3:

منابع مستقل منابعی هستند که به هیچ پارامتر دیگه ای تو مدار وابسته نباشند .مثلا منبع ولتاژ مستقل یعنی اینکه به جریانی که داره ازش عبور میکنه بستگی نداره یه مقدار مستقل داره مثلا 2 ولت .

یا بر عکس مثلا منبع جریان مستقل یهنی اینکه به هیچ مقداری وابسته نیست مثلا خودش 4 آمپر هست .

ولی منابع وابسته مقدارشون به پارامتر دیگه ای بستگی داره مثلا به جریان یا ولتاژ وابستس.

مثلا اینطوری بگیم که مقدار ولتاژ فلان جا 4i هست .یعنی مقدار ولتاژاینجا به جریاتی که داره میگذره وابسته هست .

گرفتی الان؟:w127:

آره دیگه فرق دارن با هم .روش حل کردنشون فرق داره .:w127:

لینک به دیدگاه
:ws3:

منابع مستقل منابعی هستند که به هیچ پارامتر دیگه ای تو مدار وابسته نباشند .مثلا منبع ولتاژ مستقل یعنی اینکه به جریانی که داره ازش عبور میکنه بستگی نداره یه مقدار مستقل داره مثلا 2 ولت .

یا بر عکس مثلا منبع جریان مستقل یهنی اینکه به هیچ مقداری وابسته نیست مثلا خودش 4 آمپر هست .

ولی منابع وابسته مقدارشون به پارامتر دیگه ای بستگی داره مثلا به جریان یا ولتاژ وابستس.

مثلا اینطوری بگیم که مقدار ولتاژ فلان جا 4i هست .یعنی مقدار ولتاژاینجا به جریاتی که داره میگذره وابسته هست .

گرفتی الان؟:w127:

آره دیگه فرق دارن با هم .روش حل کردنشون فرق داره .:w127:

مثلا ميگن اين جيان مستقله اما مگه ميشه جريان از يه مدار بي مقاومت رد بشه اينجا بايد يه چي شدتشو كم كنه بعد باعث تغيير ولتاژ ميشه بعد چجوري مستقله:ws52:مستقل چجورياس يعني مقاومت روش تاثير نداره:ws52:

لینک به دیدگاه
مثلا ميگن اين جيان مستقله اما مگه ميشه جريان از يه مدار بي مقاومت رد بشه اينجا بايد يه چي شدتشو كم كنه بعد باعث تغيير ولتاژ ميشه بعد چجوري مستقله:ws52:مستقل چجورياس يعني مقاومت روش تاثير نداره:ws52:

چزا مسلما تاثیر داره .منظور از مستقل اینه:

منبع ولتاژ مستقل:یعنی به جریان گذرنده وابسته نیست

منبع جریان مسفقل:یعنی به ولتاژ وابسته نیست

لینک به دیدگاه

با اجازه سمن بانو من برای روشن تر شدن موضوع یه توضیح کوشولو در ادامه فرمایشات ایشون بدم.:mrsbeasley:





دوست عزیز تمام منابعی که شما میشناسی یا دیدی مستقل هستند مثل باتری ، منبع تغذیه و هر منبع تامین نیرو. مثلا ما میگیم این باتری 1.5 ولته حالا چه تو مدار باشه چه تو مدار نباشه یا اینکه مثلا براش مهم نیست ما چه المان های دیگری در مدار استفاده میکنیم این آخرش 1.5 ولته البته جریانش به مقاومت مدار بستگی داره ولی این موضوع ربطی به مستقل یا وابسته بودنش نداره چون باطری یک منبع ولتاژ مستقله نه منبع جریان مستقل . پس وقتی میگیم منبع ولتاژ مستقل یعنی تحت هر شرایطی ولتاژ ثابته .



اما منابع وابسته :همونطور که سمن گفت یعنی مثلا یک منبع ولتاژ وابسته به ولتاژ یک نقطه دیگه از مدار وابستست و مقدار ثابتی نداره در ضمن منابع وابسته فقط یک مدل مداری برای تحلیل عناصر پیچیده الکترونیکی هستند و وجود خارجی ندارد. یعنی اینجوری نیست که شما یه قطعه ای ببینی بگی این منبع وابستست فقط یک قرارداده. مثلا ترانزیستور رو برای راحت شدن تحلیل مدار با یک منبع وابسته نشان میدهند.:w16:

لینک به دیدگاه
  • 2 هفته بعد...
مدارهای الکتریکی فشرده به مدارهایی گویند که مدار واجزاء آن در مقایسه با طول موج کاری مدار بسیار کوچک باشد (بسیار کوچک یعنی حداکثر اندازه آنها 0.1 طول موج کار مدار باشد ) در چنین مدارهایی قوانین کیرشهف صادق است و به سادگی با استفاده از این قوانین میتوان مدار فشرده را تحلیل کرد.اکثر مدارات الکترونیکی را میتوان جزو مدارات فشرده به حساب آورد. به عنوان مثال یک مدار صوتی را در نظر بگیرید فرکانس کاری آن نهایتا 25 کیلو هرتز است طول موج آن پس از محاسبه 12 کیلومتر میشود پس مدار اگر کمتر از 12 کیلومتر باشد مدار فشرده است. عناصری چون سلف و خازن و مقاومت و... عناصر فشرده محسوب میگردند.



اما در مورد مدارهایی که طول موج کارشان تقریبا برابر با اندازه مدار و یا کوچکتر از آن است دیگر نمینوان از قوانین کیرشهف استفاده کرد و ناچاریم مدار را با معادلات ماکسول تحلیل کنیم که تحلیل آن بسیار پیچیده میگردد.که مدارهای مخابراتی و مایکرویوی از این نوع هستند . به عنوان مثال طول موج کاری در مدارهای مایکروویو در حدود چند سانتیمتر است که از اندازه مدار کوچکتر است. عناصری چون آنتن ، عناصر مایکروویوی نظیر مجیک ، کوپلر و .... عناصر گسترده هستند.

لازم به ذکر است که قوانین کیرشهف تقریبی از معادلات ماکسول هستند

جریان تو دو سر مقاومت مدار فشرده یکیه؟:ws52:

با اجازه سمن بانو من برای روشن تر شدن موضوع یه توضیح کوشولو در ادامه فرمایشات ایشون بدم.:mrsbeasley:





دوست عزیز تمام منابعی که شما میشناسی یا دیدی مستقل هستند مثل باتری ، منبع تغذیه و هر منبع تامین نیرو. مثلا ما میگیم این باتری 1.5 ولته حالا چه تو مدار باشه چه تو مدار نباشه یا اینکه مثلا براش مهم نیست ما چه المان های دیگری در مدار استفاده میکنیم این آخرش 1.5 ولته البته جریانش به مقاومت مدار بستگی داره ولی این موضوع ربطی به مستقل یا وابسته بودنش نداره چون باطری یک منبع ولتاژ مستقله نه منبع جریان مستقل . پس وقتی میگیم منبع ولتاژ مستقل یعنی تحت هر شرایطی ولتاژ ثابته .



اما منابع وابسته :همونطور که سمن گفت یعنی مثلا یک منبع ولتاژ وابسته به ولتاژ یک نقطه دیگه از مدار وابستست و مقدار ثابتی نداره در ضمن منابع وابسته فقط یک مدل مداری برای تحلیل عناصر پیچیده الکترونیکی هستند و وجود خارجی ندارد. یعنی اینجوری نیست که شما یه قطعه ای ببینی بگی این منبع وابستست فقط یک قرارداده. مثلا ترانزیستور رو برای راحت شدن تحلیل مدار با یک منبع وابسته نشان میدهند.:w16:

یعنی میشه گفت یه مدار هم میتونه مابع وابسته داشته باشه هم مستقل؟



بعد منابع مسقل رو با دایره نشون میدن اما وابسته رو با لوزی؟:ws52:





:icon_gol:

لینک به دیدگاه
جریان تو دو سر مقاومت مدار فشرده یکیه؟:ws52:



یعنی میشه گفت یه مدار هم میتونه مابع وابسته داشته باشه هم مستقل؟



بعد منابع مسقل رو با دایره نشون میدن اما وابسته رو با لوزی؟:ws52:





:icon_gol:

اره دقیقا 1 مدار میتونه هر دو منبع رو با هم داشته باشه .

مستقل هم با دایره و وابسته ر هم با لوزی نشون میدن:w16:

لینک به دیدگاه

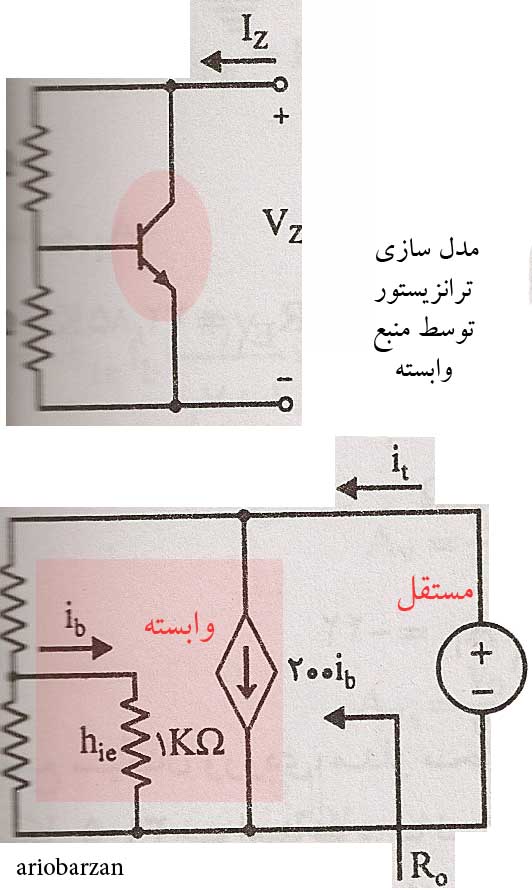

برای اینکه مطلب روشنتر بشه یه عکس میزارم که در آن مدل سازی ترانزیستور را با یک منبع وابسته و یک مقاومت مشاهده میکنید.........

توجه کنید که منبع وابسته فقط برای امکان تحلیل مدار استفاده میشود.......


لینک به دیدگاه
برای اینکه مطلب روشنتر بشه یه عکس میزارم که در آن مدل سازی ترانزیستور را با یک منبع وابسته و یک مقاومت مشاهده میکنید.........

توجه کنید که منبع وابسته فقط برای امکان تحلیل مدار استفاده میشود.......




عکس باز نشد:ws44:





جریانهای ac و dc چیه؟ جریان ماندگاری که تو dc میاد منظورش چیه:ws52:

لینک به دیدگاه

ممنون عکس تازه دیدم





الان ترانسفور موازی متوالیه؟





یه سوال دیگه

میگن برای کاهش اتلافهای ناشی از جریان گردابی در هسته میان مدارو از ورقه نازک میسازن

چرا اینکارو میکنن؟

لینک به دیدگاه

اینا که میپرسی الکترونیکی هستن



فدرتی بود من جواب میدم :ws3:





میگن برای کاهش اتلافهای ناشی از جریان گردابی در هسته میان مدارو از ورقه نازک میسازن

چرا اینکارو میکنن؟ _________



برا کاهش شار



خنک شدن



ورقه ورقه میسازن

لینک به دیدگاه
اینا که میپرسی الکترونیکی هستن



فدرتی بود من جواب میدم :ws3:









برا کاهش شار



خنک شدن



ورقه ورقه میسازن

اره واسه کاهش شار

اما وقتی جریان یا همون اتلاف گردابی میاد جریان میره بالا

اینا باید جریان رو کم کنن

واسه همین میان ورقه ورقه میسازن:w16:

لینک به دیدگاه
اره واسه کاهش شار

اما وقتی جریان یا همون اتلاف گردابی میاد جریان میره بالا

اینا باید جریان رو کم کنن

واسه همین میان ورقه ورقه میسازن:w16:

نه..........................:jawdrop:



تو مطمئنی صنایعی :w00:



:icon_pf (34):

لینک به دیدگاه
نه..........................:jawdrop:



تو مطمئنی صنایعی :w00:



:icon_pf (34):

جوابت قانع کننده نبود کلی گشتم تو کتابام :w16: یه کتاب یافتم واسه سال 76 اونجا تشریح کرده بود:w16: حالا اسبم نکن من این تابیکو دوست دارم:w00:





محمد مهدی خوب توضیح میده فک کنم رشتش الکترونیکه:a030:بزار بیاد از اونم میبرسم:icon_redface:

لینک به دیدگاه
ممنون عکس تازه دیدم





الان ترانسفور موازی متوالیه؟





یه سوال دیگه

میگن برای کاهش اتلافهای ناشی از جریان گردابی در هسته میان مدارو از ورقه نازک میسازن

چرا اینکارو میکنن؟

مینا جان میبخشی من سوالت رو خوندم وقت نداشتم جواب بدم گفتم بعد میام بعد هم اصلا به کل فراموشم شد جواب بدم و تازه یادم افتاد . خلاصه عذر تقصیر از بابت تاخیر در جواب .......



ببین وقتی هسته یک تیکه باشه مقاومت کمی داره و جریان زیادی میکشه که این جریان همون فوکو یا جریان گردابی هست . حالا ما میایم هسته رو ورق ورق میکنیم و بین اونها عایق میزاریم این عایقی که بین اون هاست باعث میشه در مقابل عبور جریان مقاومت کنه و مقاومت هسته زیاد میشه و در نتیجه جریان کمتری از اون عبور میکنه .........:icon_gol:

امیدوارم قانع کننده بوده باشه اگر جاییش نامفهومه بگید تا توضیح بیشتری بدم.......

لینک به دیدگاه
