آموزش حل تمرین اتوکد و رفع اشکال آن

[Hamed&Mahi 1,728]

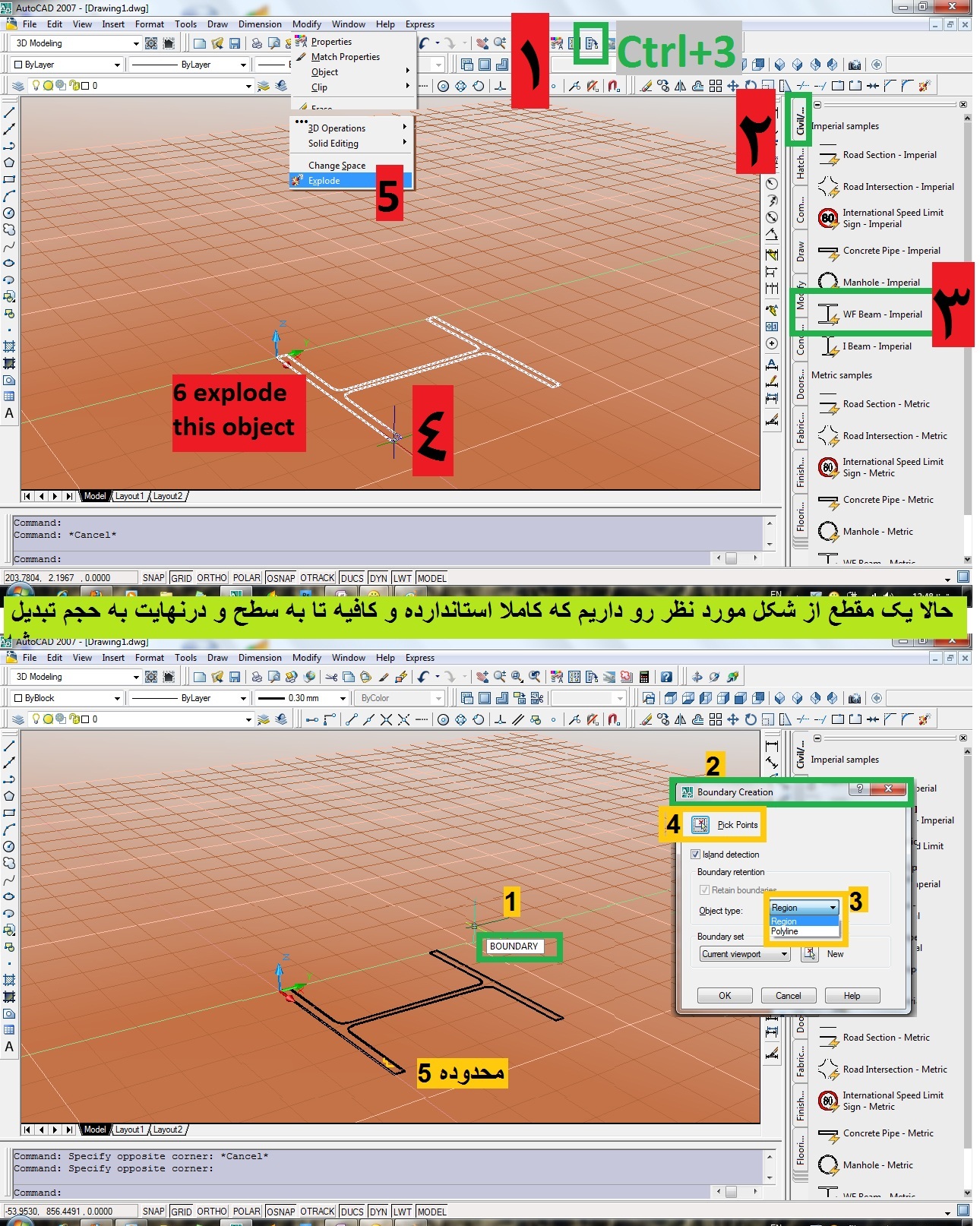

خوب یکی از دانشجوهام سوال پرسید که یادش رفته بود چجوری میشه یک مقطع یا تصویر 2بعدی رو توی کد سه بعدیش کنه برای همین با یک عکس براش توضیح دادم و برای شما هم میزارم

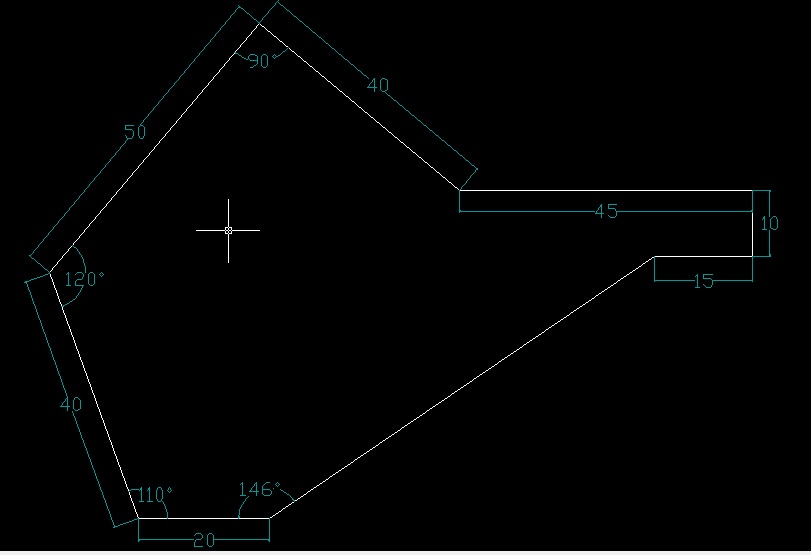

همین طور تمرین هایی که در یادگیری اتو کد و نکات آن باید دقت کرد رو در ادامه براتون میزارم به همراه توضیح

لطفا حتما نظر بدین(بنویسید)



[Construction 4,752]

حامد سلام



دایره های R82, R25 به چه مرکزی رسم شده اند؟

[Hamed&Mahi 1,728]

حامد سلام



دایره های r82, r25 به چه مرکزی رسم شده اند؟

مرکز مشخص نیست

این دوایر به خطوط کناری مماس اند

پس از روش ttr استفاده میکنید

[Construction 4,752]

مرکز مشخص نیست

این دوایر به خطوط کناری مماس اند

پس از روش ttr استفاده میکنید

مرسی



برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام



من یکی تا آخر پایه ام:Ghelyon:



فقط اگه آموزش ها در قالب مثال و تمرین باشه خیلی عالیه میشه

خب ...

استاد اینم homework من:girl_in_dreams:

[Construction 4,752]

اینم مثال بالایی



[Hamed&Mahi 1,728]

[/code]من یکی تا آخر پایه ام:Ghelyon:



فقط اگه آموزش ها در قالب مثال و تمرین باشه خیلی عالیه میشه

خب ...

استاد اینم homework من:girl_in_dreams:

ولی خیلی خوب بود

خطهای زاویه دار رو اضافه هاشو پاک کنید



اینم مثال بالایی





خیلی عالیه:icon_gol:

برنامه نویسی اتو لیسپ هم یاد داری؟؟ هوش مصنوعی!



توی این تمرین جدید یک نکته هست که برای رسم کمان بالایی (قرمز) استفاده میشه

ببینید میتونید بکشید:

[Construction 4,752]

ولی خیلی خوب بود

خطهای زاویه دار رو اضافه هاشو پاک کنید

درسته یادم رفت

خیلی عالیه:icon_gol:

برنامه نویسی اتو لیسپ هم یاد داری؟؟ هوش مصنوعی!



توی این تمرین جدید یک نکته هست که برای رسم کمان بالایی (قرمز) استفاده میشه

ببینید میتونید بکشید:



:rose:

تا اسم اتو لیسپ را می شنوم این طوری میشم

چون اصلا نمیدونم چه هست

کمان قرمز را با همان روش ترسیم دایره ttr کشیدم:JC_thinking:

نمیدونم درسته یا غلط

[Hamed&Mahi 1,728]

سلام



من قبلا كلاسش رو رفته ام ولي چون خيلي وقته كار نكردم يكم فراموش كردم ....

من فك ميكنم اگه دستورات معمولي رو اول بدين تا ما قشنگ حفظ شيم بهد برين سراغ سخت سختاش خيلي بهتره ميشه



من بهد از امتحان هام سخت پايه ام



تصميم گرفتم فول فول شم كد رو



موفق باشين

خوب پس برای شروع برید زبان انگلیسی تون رو تقویت کنید

من یه چیزی بگم!!؟؟:mrsbeasley:

اتوکد رو کامپیوتر من نصب نمیشه خو

شیکار کنم حالا!!؟؟:w74:

چرا نصب نشه !! اگر windows 7 64bit نصب کردین باید برید نرم افزار 32بیتی یا 64بیتی رئ بگیرید... هیچ وقت به فکر cdهای رایت شده نباشید!!



اگه خواستین آموزش بدین اول بگید کدوم ورژن رو تدریس میکنید تا همه نصب کنن



برای یادگیری اتوکد زیاد فرق نمیکنه که از کدوم ورژن استفاده کنید ! چون1 - باید دستورات رو فقط تایپ کنید (پس به شکل گرافیکی صفحه کاری نداریم) 2- امکانات و دستورات تماما مشابه هم هستند و تغییرات هر ورژن کم و خیلی تخصصی ست!

من ورژن 2007 رو بی نقص ترین میدونم ولی با 2010 هم هیچ مشکلی نداریم (گاهی اوقات به خاطر حجم بالا و پردازش زیاد کرش crash میکنه) با ورژن خیلی قدیمیه R14 هم میشه کار کرد فقط سرعت عملمون میاد پایین

[Hamed&Mahi 1,728]

سلام چرا همه برای تمرین اتوکد این نقشه ها رو میدن؟؟؟؟؟؟

اگر بخواید من نقشه زیاد دارم برای تمرین کردن بچه ها

دستت درد نکنه pme جان که جواب دادی-- اسمتو نمیدونم ؟؟ بوخشید

من نظرم اینه که دستورات تکراری زیاد نداره ! (مثلا اگر یک پلان بدن!)

دستورات بیشتری میشه گذاشت و در زمان یک جلسه درسی 2ساعته برای تمرین کاملا کافیه و روش های مختلفی برای کشیدن طرح ها وجود داره که دانشجو باید سریع ترین و در عین حال ساده ترین روش رو پیدا کنه و استفاده کنه!

[Hamed&Mahi 1,728]

ياسمن هستم

استاد به حد نصاب نرسيده هنوز؟

نمیدونم !! شهریه-تون رو واریز کردین؟؟

خوب پس برای شروع برید زبان انگلیسی تون رو تقویت کنید

نمیشه اینو بیخیال شیم؟

نه شرمنده

1سوال؟؟؟؟؟؟:4chsmu1:

می خواین نقشه کشی صنعتی کار کنید؟؟

هر وقت نقشه های صنعتی 1کم سخت خواستید بگید من برای تمرین بچه ها بذارم:icon_pf (17):

خیلی خوفه

اگه میتونید برام ایمیل هم بکنید!: iran-civilengineer@live.com

[Hamed&Mahi 1,728]

جلسه 1: تمرین های زبان !

_ترجمه کنید؟

1- خط:

2- کمان:

3- دایره:

4- مستطیل:

5- بیضی:

6- مثلث:

7- پار خط:

8- نیم خط:

9- چندضلعی:

10- جدول:

11- نقطه:

12- هاشور:

13- پاک کردن:

14- جابجا کردن:

15- چرخاندن:

16- ضخامت



:select

mirror:

copy=copy

offset:

array:

stretch:

scale:

trim:

extend:

DRAW:

DIMENSION:

MODIFY:

center:

diameter:

radius:

arrow:

fillet:

break:

join:

explode:

angle:

:167:

[Hamed&Mahi 1,728]

سلام .

منم به عنوان یک برقی پایه ام که از محضر دوستان بهره مند بشم .



حالا نمیشه 2010 کار کنیم ( تنها دلیلم به روز بودنشه لا اقل تا دو سه سال دیگه)



ممنون



چرا میشه

شما توی کلاس درسا رو دنبال کن هرجا به قسمتی رسیدی که تفاوت داشت بگو تا توضیح بدم

ولی مطئن باش پیدا نمیکنی





بچه های بد:2rqfst4:

چرا تمرین انجام نمدید:viannen_38:

استاد اینم تمرین من

حالا یه 20 به من بده تا بعدا:dancegirl2:



من اگه جای مدیر بودم بهت 20 امتیاز میدادم

امتیاز دادنم کار خوبیه ها!!

[Hamed&Mahi 1,728]

ببخشید

چون من توی باشگاه هم یک تاپیک مشابه زدم که همه برای رفع اشکال میان سوال میپرسن گفتم اینجا لینکش رو بدم که بیاید و سوالهایی که برای بقیه پیش میاد رو بخونید و یاد بگیرید!



برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام



جون اونجاهم دارم جواب بجه ها رو میدم یکم از اونطرف درسهارو کپی میکنم اینور مثلا این :

موقعی که اتوکد رو باز می کنیم پایین سمت چپ محور X,Y رو کشیده که خط ها رو در راستای محور X و Y میشه ترسیم کرد.





چطور میشه اون رو به X,Z یا Y,Z تغییر داد تا بشه در این راستا ها هم لاین کشید؟ فقط این 3تا دستور رو تایپ کن تا به محور x,z برسی

UCS

-90درجه



حالا توضیحات درباره محورهای مختصات:

ببینید هر چیزی در اتوکد مربوط به محورهای مختصات باشه به UCS معروف هست .

حالا شما دستور UCS رو تایپ میکنی و امکاناتش ایناهاست که توضیح میدم:

خط اول توی نوار فرمان که دستور اجرایی رو توشته

خط دوم در نوار فرمان تنظیمات پیش فرض و جاری (مختصاتی که الان داری میبینی) رو توضیح داده که صWORLD جهانی ه !

حالا شما میتونی محور های مختصاتت رو چرخش بدی عوض کنی و ....





حالا اگه بخوای به حالت قبل برگردی باید گزینه ی WORLD رو در دستور UCS انتخاب کنی تا به حالت ابتدایی برگرده.



1: SPECIFY ORIGIN OF UCS : مبدا مختصات رو میتونی عوض کنی در نتیجه هم میتونی مختصات رو وارد کنی مثلا 100و100 هم میتونی روی صفحه کلیک کنی در ادامه اش میتونی به مختصات جدیدت زاویه ای برای چرخش بدی اینجوری:

2: گزینه های بعدیِ دستور گزینه ی FACE :» برای حالت سه بعدی استفاده میشه و باید یک سطح از موضوع جامد رو انتخاب کنی ، در نتیجه مبدا محورهای مختصات با زاویه و سایر مشخصات اون جابه جا میشه.





3: NAmed : گزینه بعدی برای SAVE کردن یا آوردن مختصات هایی است که شما بیشتر لازم دارید!! پس اگر از حالت اول مختصات رو جا به جا کردی حالا میتونی این تنظیمات رو SAVE کنی تا راحت تر در دسترست باشه .



4: گزینه ی object : برای اینکه مختصات در راستا و با زاویه ی یکی از موضوعات بشه کاربرد داره که برای مثال میتونی یک خط بکشی و حالا توی دستور یو سی اس در ادامه گزینه آبجکت رو بزنی و موضوع مورد نظر رو انتخاب کنی حالا محورهای مختصات جا به جا میشه !!!



[Construction 4,752]

واي ببين چه با حوصله تميز كار كرده ...

من تازه مي خواستم از اونجا كپي كنم بيارم اينجا كار شما رو ديدم بيخيال شدم

mer30:ws49:

تمرین آسونو ها را من انجام میده

تمرین سخت ها را شما انجام بده:icon_pf (12):

...................

حامد جان سپاس

لطفادر مورد قسمت directionدر پنجره unit یه خورده توضیح بده؟

[Hamed&Mahi 1,728]

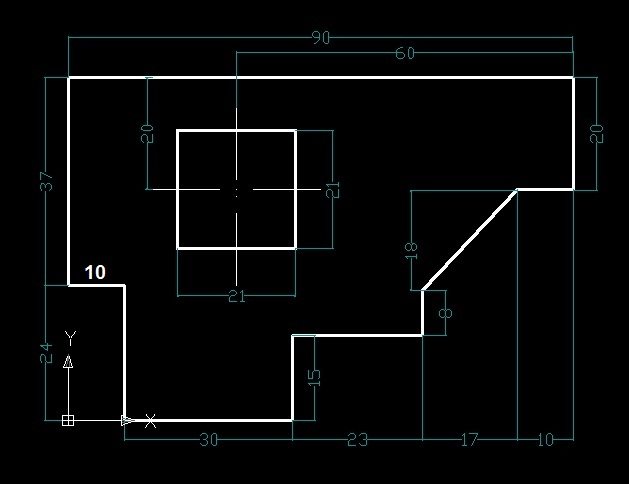

تمرین سری دوم:

[Construction 4,752]

قسمت مورد نظر برای تنظیم محل شروع زاویه است ! که توی مثلثات از سمت راست به صورت خلاف ساعتگرد شروع میشه:



من میخام اندازه گذاری زاویه بجای اینکه از east شروع بشه از north شروع بشه ولی هر کاری می کنم نمیشه؟:w821::w821::w821:

[Hamed&Mahi 1,728]



من میخام اندازه گذاری زاویه بجای اینکه از east شروع بشه از north شروع بشه ولی هر کاری می کنم نمیشه؟:w821::w821::w821:

خوب direction رو بزن north بعدش درست میشه ! حالا اگر میخوای در جهت ساعتگرد باشه یه تیک توی units هست اونو بزن!

اگه اینجوری پیش بریم 2-3سال درس دادن طول میکشه! یکم امتحان کنید گزینه های رو و شکل رسم کنید خیلی خوبه -- هیچ اتفاق خاصی هم نمیوفته !

[Hamed&Mahi 1,728]

از کلاس یادتون نره!

بیاید سر کلاس حاضری بزنید اعلام موجودیت کنید حداقل!!:icon_pf (34):

درب ورودی کلاس

[Construction 4,752]

خوب direction رو بزن north بعدش درست میشه ! حالا اگر میخوای در جهت ساعتگرد باشه یه تیک توی units هست اونو بزن!

اگه اینجوری پیش بریم 2-3سال درس دادن طول میکشه! یکم امتحان کنید گزینه های رو و شکل رسم کنید خیلی خوبه -- هیچ اتفاق خاصی هم نمیوفته !



وقتی استاد عصبانی می شود...:banel_smiley_52:

گفتم هر کاری کردم نشد باور کنید

اینم شکلش...

[Construction 4,752]

تمرین دومه من
