alireza&sepide 5,478 مالک اشتراک گذاری ارسال شده در 19 آذر، ۱۳۸۸ 1-3 میلگرد بالائی از میلگرد بالائی ( میلگرد ساده یا آجدار ) به منظور تحمل نیروی فشاری خرپا در مرحله اول باربری تیرچه استفاده می شود و قطر آن با توجه به نوع میلگرد و طول دهانه ، فاصله تیرچه ها ، ارتفاع خرپای تیرچه و ضخامت بتن پوششی ، همچنین فاصله های جوشکاری عرضی ، از 6 تا 12 میلیمتر متفاوت است . در بعضی از انواع تیرچه ها ، از تسمه یا ورق به جای میلگرد بالایی استفاده می شود. جدول زیر به عنوان راهنمای تعیین میلگرد بالائی تیرچه های غیر ماشینی توصیه می شود: تا دهانه 3 متر 6 میلیمتر دهانه 3 متر تا 4 متر 8 میلیمتر دهانه 4 متر تا 5.5 متر 10 میلیمتر دهانه 5.5 متر تا 7 متر 12 میلیمتر میلگرد کمکی اتصال : این میلگرد ، به منظور مهار کردن میلگردهای کششی و امکان استقرار بیش از دو میلگرد کششی در ناحیه پاشنه تیرچه ، به کار برده می شود. قطر میلگردهای کمکی اتصال ، 6 میلیمتر و طول آنها در حدود فاصله میلگردهای کششی است. میلگردهای کمکی اتصال در فواصل 40 تا 100 سانتیمتری از یکدیگر نصب می گردند. در بعضی از کارخانه های تولید تیرچه که جهت قالب بتن پاشنه از ناودانی استفاده می شود ، معمولا بتن پاشنه تا انتهای میلگرد کششی ادامه می یابند. در این موارد ، بهتر است میلگرد کمکی در فاصله 12 سانتیمتری از دو انتهای میلگرد کششی نصب شود تا هنگام اجرای سقف ، و در صورت شکستن دو سر تیرچه جهت نمایان شدن میلگردهای کششی ، خرپا صدمه نبیند. جوشکاری : اتصال میلگردهای عرضی و اعضای بالایی و زیرین خرپای تیرچه ، معمولا توسط نقطه جوش تامین می گردد. البته می توان از هر نوع عمل جوشکاری مناسب ، جهت اتصال اعضای خرپا استفاده کرد ، مشروط بر آنکه در مرحله جوشکاری ، از سطح مقطع اعضای خرپای تیرچه کاسته نشود ، مشخصات مربوط به جوشکاری باید مطابق آئین نامه های معتبر داخلی یا خارجی باشد. نقل قول لینک به دیدگاه
alireza&sepide 5,478 مالک اشتراک گذاری ارسال شده در 19 آذر، ۱۳۸۸ ساختمان های شمعی و ستونی در ساختمان های شمعی و ستونی، شمع های گرد یا ستون های مربعی هر دو بعنوان فونداسیون و عنصر قاب بندی عمودی عمل میکنند. این نوع از ساختمان بنام ساختمان شمعی نامیده میشد، ولی امروزه، با استفاده گسترده از تیرها، این ساختمان ها به قاب تیری تغییر نام یافته اند. برای سازه های نسبتاً پایین، دیوارهای سبک و قاب بندی پشت بام به ستون ها میخ میشوند که معمولاً 4/2 تا 6/3 متر از هم فاصله دارند. این نوع ساختمان عموماً با شمع های گرد برای ساختمان های کشاورزی مورد استفاده قرار میگیرد، ولی همین مفاهیم سازه ای برای ساختمان های تجاری نیز تعمیم یافته است (شکل 4) اندازه ی اين عكس تغيير داده شده است. برای ديدن كامل عكس اينجا را كليك كنيد. اندازه ی عكس اصلی 833x746 است. شکل 3 : الف) یک سقف از نوع الواری با قاب بندی معمولی. ب) تهی گاه. ج)گوشه ی تهیگاه شمع های گرد هنگام اتصال اعضای قاب بندی مشکلاتی بوجود می آورند. این مشکلات را میتوان با ورق گذاشتن در رخ خروجی شمع آسان تر کرد. برای شمع های گوشه، دو رخ بصورت اریب ورقه زده میشوند. با این عمل میتوان اتصال بهتری به قاب بندی سبک و سنگین به کمک میخ و اتصالات داشت. وقتی شمع گرد باقی بماند، رخ خارجی آن نشیمن گاه مناسبی برای تیر ها نخواهد بود. تیر های چهارضلعی بیشتر مورد استفاده قرار میگیرند و میتوانند از الوار های چوبی و گلولام ساخته شده باشند. تیرهای ساخته شده مزیت بیشتری دارند، چون فقط پایه تیر باید پرداخت شود. بخش پرداخت شده در زمین ممکن است با اندازه های مختلف باشد تا با طول پرداخت نشده همخوانی داشته باشد. در طراحی این نوع از تیرها باید همخوانی بین قسمت های پرداخت شده و پرداخت نشده رعایت شود. سیستم دیوار از بدنه های افقی تشکیل میشود که معمولاً با فلزات درخشان پوشیده میشود و باعث بوجود آمدن مقداری مقاومت مازاد میشود. اندازه ی اين عكس تغيير داده شده است. برای ديدن كامل عكس اينجا را كليك كنيد. اندازه ی عكس اصلی 710x449 است. شکل 4 : ساختمان های شمعی و ستونی. چپ) شمع ها و تیرها هم در فونداسیون و هم در دیوار دیده میشوند. راست) شمع و تیر فقط فونداسیون را برای سازه های قاب بندی زمینه ای سنتی فراهم میکند. خرپاهای سقف که با رابط های فلزی ساخته شده اند، به هر شمع یا تیر متصل میشوند. بافت های سقف بطور موازی با خرپا و با فاصله ای از 2/1 تا 7/3 متر نصب میشوند. برای فواصل 4/2 متری خرپا ها، این بافت ها معمولاً استاندارد 38 در 89 میلیمتر به فاصله ی 6/0 متری میباشند و به بالای خرپا ها یا بین آنها به کمک نگهدارنده های الوار متصل میشوند. سقف بندی معمولاً از فلز ساخته میشود که باعث مقاومت در دیافراگم سقف میشود و مقداری از بار را به دیوار های موازی با جهت بار، انتقال میدهد. اطلاعات دقیق تر در مورد طراحی سازه های قاب-تیر در مستندات انجمن ملی قاب سازان 1992 آورده شده است. 2 نقل قول لینک به دیدگاه
alireza&sepide 5,478 مالک اشتراک گذاری ارسال شده در 19 آذر، ۱۳۸۸ سقف های مرکب سقف های کامپوزیت سقفهایی هستند که ترکیبی از فولاد و بتن برای اینکه یکپارچگی این سقف رعایت شوند شود از برشگیر (ناودانی)استفاده می شود که این نبشی با بتن درگیری ایجاد کرده و یکپارچگی درست می کند و چون تیرهای فرعی کمپوزیت به علت گیردار بودن تیرهای اصلی و با توجه به لنگر پوش (لنگر زلزله) بتن روی تیرهای اصلی نمی تواند به مقاومتش کمک کند . میلگردهایی که روی سقف کامپوزیت قرار دارند میلگردهایی حرارتی هستند که به صورت مش ساخته شده باعث یکپارچه شدن بتن و درگیری با سقف کامپوزیت می شود وبا جوش دادن به تیرهای فرعی مانع ترک خوردن بتن می شود . قالب بندی این سقفها معمولا از تخته کوبی استفاده می شود و بعد از اتمام بتن ریزی نایلون باعث راحت جدا شدن تخته ها می شود و در برخی موارد از یونولیت استفاده می شود که به علت محکم نبودن باید شمع کوبی کنند و مشکلات اجرایی بیشتری دارد و دلیل دیگر اینکه یونولیت زیر سقف می ماند و ما نمی توانیم از فضای زیر سقف کامپوزیت که تیر های فرعی آنها معمولا زنبوری هستند برای عبور لوله تاسیساتی استفاده کنیم در ضمن عایق خوبی برای حرارت بالا نیست. در قالب بندی تخته کوبی مهمترین مزیت آنها این است که در زیر سقف کامپوزیت خلائی وجود دارد و از این خلا برای لوله های تاسیساتی استفاده می شود. یکی از مزیت های سقف کامپوزیت قدرتمندی آن نسبت به سقفهای تیرچه بلوک است چون یکی از راههای یکپارچه کردن رفتار ستون ها در هنگام زلزله از طریق سقف می باشد و سقف کامپوزیت به دلیل برش گیر های نصب شده روی تیرهای فرعی یکپارچگی بین فولاد و بتن ایجاد شده و در اطراف ستونها هم همین طور در نتیجه ستون ها در هنگام زلزله رفتار یکپارچه دارند ولی در سقف تیرچه بلوک این گونه نیست. کلا درباره سیستم های خمشی باید گفت در این سیستم تمام تیرهای اصلی گیردار عمل می کنند و معمولا از پروفیل های سالم استفاده می کنند (لوله زنبوری نباشد)چون اصلا دارای لنگر می باشند و در نتیجه باید آنجا ورق بزنیم و ثانیا لنگرماکزیمم برش در یک سوم تکیه گاهها وجود دارد. ما باید در صورت استفاده از زنبوری آنجا را پر کنیم و ما هم وسط را پر کرده و هم گوشه را پر می کنیم و این تنها وقتی است که ما پروفیل نداریم مگرنه بهتر است از پروفیل استفاده شود سقف کُرمیت در سیستم سقف کُرمیت از تیرچه های فولادی با جان باز در ترکیب با بتن استفاده می شود. در ساخت تیرچه های مذکور از یک تسمه، در بال تحتانی و نیز یک میلگرد خم شده در جان استفاده می شود. برای پرکردن فضای خالی بین تیرچه ها از قالب های ثابت مانند بلوک های سیمانی، پلی استایرن، طاق ضربی ، قالب های موقت فولادی (کامپوزیت ) و یا هر پرکننده سبک استفاده می شود. فواصل تیرچه ها بسته به نوع قالب از 73 سانتی تا 100 سانتی متر متغیراست ، روی سقف نیز با 4 الی 10 سانتی متر بتن پوشانده می شود. تیرچه ها از نوع خود ایستا بوده و به همین علت هیچ نوع شمع بندی در زیر سقف مورد نیاز نمی باشدو تیرچه ها به نحوی طراحی می شوند که بتوانند وزن بتن خیس، قالب ها و عوامل اجرایی سقف را به تنهایی تحمل کنند. پس ازاین که بتن به 75% مقاومت مشخصه خود می رسد ، تیرچه های فولادی با بتن به صورت یک مقطع مختلط وارد عمل شده و بارهای مرده و زنده سقف را تحمل می کنند. سقف تیرچه و بلوک کُرمیت با متداول شدن سقف های تیرچه و بلوک سنتی برخی از مشکلات سیستم طاق ضربی مرتفع شد. اما این سقف ها مشکلات دیگری را به همراه خود پدید آوردند که عمده ترین آنها ضرورت استفاده از شمع بندی در زیر سقف است. شمع بندی علاوه بر دست و پاگیر بودن هزینه زیادی را نیز بر ساختمان تحمیل می کند. در سال 1363 با استفاده از بلوك کُرمیت به جای طاق ضربی كه قبلا" در این سیستم بعنوان قالب ثابت بكار می رفت عملا" سقف تیرچه وبلوک کُرمیت وارد بازارشد. این سقف به علت خود ایستا بودن تیرچه ها نیازی به شمع بندی ندارند و به همین علت از سرعت اجرای بسیار بالایی برخوردار می باشد. اجرای این سقف بر روی اسكلت های فولادی بتنی و دیوارهای باربر امکان پذیر می باشد. سقف پلیمری کُرمیت در راستای سبک سازی ساختمان، این شرکت هم زمان با ستفاده از قالب کامپوزیت و بلوک های پوکه ای اقدام به استفاده از مصالح پلیمری در ساختمان کرده است. استفاده از بلوک های پلی استایرن نسوز در سقف باعث کاهش مصرف تیرچه تا حدود 20% و کاهش فولاد مصرفی سازه تا حدود 7% می شود. آسانی اجرای این نوع سقف، باعث افزایش سرعت اجرا و درنیتجه کاهش هزینه های اجرایی می گردد. در عین حال در هزینه های حمل و نقل نیز صرفه جویی قابل ملاحظه ای صورت می گیرد. شیارهای مناسب ایجاد شده در زیر این بلوک ها باعث پیوستگی گچ و خاک در زیر سقف می گردد. در جهت بهبود استفاده از مصالح پلیمری، بخش تحقیق و توسعه این شرکت مشغول مطالعات و بررسی های بیشتر می باشد. سقف کامپوزیت کُرمیت سیستمهای معمول کامپوزیت در امریکا عینا" با تیرچه های با جان باز انجام می شود و معمولا" همراه با گذاشتن یک ورق فولادی موجودار به عنوان عرشه و آرماتور بندی روی آن بتن ریخته می شود . در این سیستم قالب ماندگار است و قطعات جان نیز با بتن احاطه نمی شود. در طراحی سیستم قالب کامپوزیت کُرمیت، نظر بر آن بوده که علاوه بر سرعت و تطبیق با آیین نامه ها ، هر چه ممکن اقتصادی تر باشد. از این رو نخست این که: قالب باید قابل استفاده مداوم باشد، دوم این که: جان تیرچه با بتن پر شود که بتوان قطعات جان را اقتصادی تر طراحی نمود و از لرزش سقف نیز کاسته شود. سیستمهای کامپوزیت رایج در ایران که با تیرآهن ساده یا لانه زنبوری با تیر ورق استفاده می شوند، دارای جان باز نیستند. در وهله اول قالب های سقف كرمیت سه قطعه بوده و برای باز كردن، قطعات آن باید از یكدیگر جدا می شد با تحقیق بخش R&D این شركت این قالب با بهینه سازی و استفاده از خاصیت تغییر شکل ارتجاعی فولاد به قالبی یکچارچه تبدیل شد. این قالب در بین تیرچه ها قرار گرفته و بعد از گیرش اولیه بتن قالب از زیر سقف در آورده می شود . این قالب محاسن بسیار زیادی دارد و با سرعت چیده و جمع آوری می گردد و با دقت مختصری، بارها قابل استفاده است. این قالب هم اکنون در پروژه های مختلف این شرکت مورد استفاده است. آخرین بررسی ها و دستاوردها نشان داد که بهتر است جهت تطبیق سیستم با سیستم تیرچه بلوک و استفاده از آرماتور حرارتی یک جهته و حذف آرماتور خمشی در دال فوقانی و در نتیجه صرفه جویی اقتصادی، فاصله لب با لب تیرچه ها حداکثر 75 سانتی متر باشد. مزیت این قالب در آن است که با رعایت دیگر شرایط آیین نامه می توان آرماتور دو جهته را حذف و فقط آرماتور عمود بر تیرچه را منظور نمود. هم اکنون این شرکت قالبهای جدید خود را به انتخاب مصرف کننده در فواصل و ارتفاع مختلف آماده عرضه نموده است. فاصله محور به محور تیرچه ها حدود 85 سانتی متر تا 95 سانتی متر و با ارتفاع 20 تا 25 سانتی متر، بسته به انتخاب خریدار و با مشاوره دفتر فنی شرکت و نوع تیرآهنهای مصرفی در سازه و طول دهانه است. برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 2 نقل قول لینک به دیدگاه
pesare shad 1,097 اشتراک گذاری ارسال شده در 11 خرداد، ۱۳۸۹ 1. برای اندازه گیری عملیات خاکی در متره و برآورد از واحد متر مکعب استفاده می شود. 2. آجر خطائی ، آجری است که در اندازهای 5×25×25 سانتیمتر در ساختمانهای قدیمی برای فرش کف حیاط و غیره بکار می رفت. 3. چنانچه لازم باشد در امتداد دیواری با ارتفاع زیاد که در حال ساختن آن هستیم بعدا دیوار دیگری ساخته شود باید لاریز انجام دهیم. 4. هرگاه ابتدا و انتهای یک دیوار در طول دیوار دیگری بهم متصل شود ، به آن دیوار در تلاقی گفته می شود.... 5. در ساختمانهای مسکونی (بدون زیرزمین)روی پی را معمولا بین 30 تا 50 سانتی متر از سطح زمین بالاتر می سازند که نام این دیوار کرسی چینی است. 6. قوس دسته سبدی دارای زیبایی خاصی بوده و در کارهای معماری سنتی استفاده می شود. 7. حداقل ارتفاع سرگیر در پله 2 متر می باشد. 8. ویژگیهای سقف چوبی :الف)قبلا عمل کلافکشی روی دیوار انجام می گیرد ب)عمل تراز کردن سقف در کلاف گذاری انجام می شود ج)فاصله دو تیر از 50 سانتیمتر تجاوز نمی کند د)تیرها حتی الامکان هم قطر هستند. 9. گچ بلانشه کندگیر بوده ولی دارای مقاومت زیاد مانند سیمان سفید است. 10. به سیمان سفید رنگ معدنی اکسید کرم اضافه می کنند تا سیمان سبز به دست آید. 11. سنگ جگری رنگ که سخت ، مقاوم و دارای رگه های سفید و در سنندج و خرم آباد فراوان است. 12. دستگاه کمپکتور ، دستگاهی است که فقط سطوح را ویبره می کند ، زیر کار را آماده و سطح را زیر سازی می کند. 13. عمل نصب صفحات فلزی (بیس پلیتها) در زمان 48 ساعت بعد از بتن ریزی صورت می گیرد. 14. زمانی که خاک (زمین) بسیار نرم بوده و مقاومت آن کمتر از یک کیلوگرم بر سانتیمتر مربع باشد از فونداسیون پی صفحه ای استفاده می گردد. 15. قطر دایره بتون خمیری ، بر روی صفحه مخصوص آزمایش آب بتون ، حدود 30 تا 35 سانتیمتر می باشد. 16. حدود درجه حرارت ذوب شدن خاک آجر نسوز 1600 درجه می باشد. 17. نام آجری که از ضخامت نصف شده باشد ، آجر نیم لایی نامیده می شود. 18. نام دیوارهای جداکننده و تقسیم پارتیشن نام دارد. 19. عمل برداشتن خاک کف اطاق و ریختن و کوبیدن سنگ شکسته بجای آن را بلوکاژ می گویند. 20. زمین غیر قابل تراکم هوموسی نامیده می شود. 21. عمق پی های خارجی یک ساختمان در مناطق باران خیز حداقل 50 سانتیمتر است. 22. نام فضای موجود بین دو ردیف پله چشم نامیده می شود. 23. در سقف های چوبی حداکثر فاصله دو تیر 50 سانتیمتر است. 24. سیمان نوع اول برای دیوارها و فونداسیونهای معمولی استفاده میگردد. 25. اکسید آهن را برای تهیه سیمان قرمز رنگ ، با کلینگر سیمان سفید آسیاب می کنند. 26. نام دیگر لوله های سیاه بدون درز مانسمان نام دارد. 27. سریعترین و عملی ترین وسیله اجرای اتصالات ساختمان ،پلها و نظایر جوش می باشد. 28. حاقل درجه حرارت برای بتن ریزی 10 درجه می باشد. 29. ضخامت اندود سقف با ملات گچ و خاک باید بین 1 تا 2 سانتیمتر باشد. 30. اندود زیر قیروگونی ، ماسه سیمان است. 31. چنانچه گودبرداری از سطح زمین همسایه پائین تر باشد ، حداکثر فاصله شمعها 5/2 متر می باشد. 32. در پی کنی های کم عمق در زمین های ماسه ای حدود زاویه شیب 30 تا 37 درصد می باشد. 33. برای ایجاد مقاومت مناسب در طاق ضریس حداقل خیز قوس باید 3 سانتیمتر باشد. 34. لوله های مانسمان سیاه و بدون درز ، گاز رسانی 35. در بتون ریزی دیوارها و سقفها ، صفحات قالبی فلزی مناسب ترند. 36. از اسکدیپر برای خاکبرداری ، حمل ، تخلیه و پخش مواد خاکی استفاده می گردد. 37. اتصال ستون به فونداسیون به وسیله ستکا انجام می گیرد. 38. برای لوله کشی فاضلاب یهتر است از لوله چدنی استفاده گردد. 39. پر کردن دو یا سه لانه از تیرآهن لانه زنبوری در محل تکیه گاهها جهت ازدیاد مقاومت برشی است. 40. بهترین و با استفاده ترین اتصالات در اسکلت فلزی از نظر استحکام و یک پارچگی اتصالات با جوش است. 41. ارتفاع کف داربست جهت اجرای طاق ضربی تا زیر تیرآهن سقف برابر است با قدبنا+پنج سانتیمتر. 42. در ساختمانهای مسکونی کوچک (یک یا دو طبقه) قطر داخلی لوله های گالوانیزه برای آب رسانی باید 2/1 اینچ باشد. 43. وجود سولفات سدیم،پتاسیم و منیزیم محلول در آب پس از ترکیب با آلومینات کلسیم و سنگ آهک موجود در سیمان سبب کم شدن مقاومت بتون می گردد. 44. زمان نصب صفحات بیس پلیت معمولا باید 48 ساعت پس از بتون ریزی فونداسیون انجام شود. 45. برای ساخت بادبند بهتر است از نبشی ، تسمه ، ناودانی و میلگرد استفاده گردد. 46. هدف از شناژبندی کلاف نمودن پی های بنا به یکدیگر و مقاومت در برابر زلزله می باشد. 47. سقفهای کاذب معمولا حدود 30 تا 50 سانتیمتر پایین تر از سقف اصلی قرار می گیرد. 48. قلاب انتهایی در میلگردهای یک پوتربتونی برای عامل پیوند بیشتر آرماتور در بتون می باشد. 49. حد فاصل بین کف پنجره تا کف اطاق را دست انداز پنجره میگویند. 50. در ساخت کفراژ ستونها ، قالب اصلی ستون بوسیله چوب چهارتراش مهار می گردد. 51. طول پله عبارت است از جمع کف پله های حساب شده با احتساب یک کف پله بیشتر. 52. آجر جوش بیشتر در فونداسیون مورد استفاده قرار می گیرد. 53. اثر زنگ زدگی در آهن با افزایش قلیایت در فلز نسبت مستقیم دارد. 54. از امتیازات آجر لعابی صاف بودن سطوح آن ، زیبایی نما ، جلوگیری از نفوز آب می باشد. 55. در کوره های آجرپزی بین خشتها صفحه کاغذی قرار می دهند. 56. بهترین نمونه قطعات کششی ضلع تحتانی خرپاها می باشد. 57. تیرهای بتن آرمه، خاموتها(کمربندها) نیروی برشی را خنثی می کنند. 58. چسبندگی بتون و فولاد بستگی به اینکه آرماتورهای داخل بتون زنگ زده نباشد. 59. شیره یا کف بتون زمانی رو می زند که توسط ویبره کردن هوای آزاد داخل بتون از آن خارج شده باشد. 60. آلوئک در اثر وجود دانه های سنگ آهن در خشت خام در آجرها پدیدار می گردد. 61. خشک کردن چوب به معنی گرفتن شیره آن است. 62. لغاز به معنی پیش آمدگی قسمتی از دیوار. 63. مقدار کربن در چدن بیشتر از سرب است. 64. لوله های آب توسط آهک خیلی زود پوسیده می شود. 65. آجر سفید و بهمنی در نمای ساختمان بیشترین کاربرد را دارد. 66. آجر خوب آجری است که در موقع ضربه زدن صدای زنگ بدهد. 67. لاریز یعنی ادامه بعدی دیوار بصورت پله پله اتمام پذیرد. 68. کرم بندی همیشه قیل از شروع اندود کاری گچ و خاک انجام می گیرد. 69. برای خم کردن میلگرد تا قطر 12 میلیمتر از آچار استفاده می گردد. 70. اسپریس یعنی پاشیدن ماسه و سیمان روان و شل روی دیوار بتونی. 71. برای دیرگیری گچ ساختمانی از پودر آهک شکفته استفاده می گردد. 72. مشتو یعنی ایجاد سوراخهائی در سطح خارجی دیوارها جهت ساختن داربست. 73. بتون معمولا پس از 28 روز حداکثر مقاومت خود را به دست می آورد. 74. پیوند هلندی از اختلاط پیوندهای کله راسته و بلوکی شکل می گیرد. 75. وجود بند برشی در پیوند مقاومت دیوار را ضعیف می کند. 76. کاملترین پیوند از نظر مقاومت در مقابل بارهای فشاری وارده پیوند بلوکی می باشد. 77. قپان کردن در اصطلاح یعنی شاقولی نمودن نبش دیواره. 78. خط تراز در ساختمان برای اندازه برداریهای بعدی و مکرر در ساختمان است. 79. ضخامت و قطر کرسی چینی در ساختمانها بیشتر از دیوارهاست. 80. پارتیشن میتواند از جنس چوب ، پلاستیک و فایبرگلاس باشد. 81. از دیوارهای محافظ برای تحمل بارهای افقی و مایل استفاده می شود. 82. ملات باتارد از مصالح ماسه ، سیمان و آهک ساخته می شود. 83. مقدار عمق سطوح فونداسیونها از زمین طبیعی در همه مناطق یکسان نیست. 84. ملات ساروج از مصالح آهک ، خاکستر ، خاک رس ، لوئی و ماسه بادی ساخته می شود. 85. ملات در دیوار چینی ساختمان حکم چسب را دارد. 86. ملات آبی اگر بعد از ساخته شدن از آب دور نگهداشته شود فاسد می گردد. 87. در مجاورت عایقکاری (قیروگونی)از ملات ماسه سیمان استفاده می شود. 88. برای ساخت ملات باتارد آب + سیمان 250+آهک 150+ ماسه 89. پیه دارو ترکیبی از مصالح آهک ، خاک رس ، پنبه و پیه آب شده 90. ابعاد سرندهای پایه دار 1 تا 5/1 عرض و طول 5/1 تا 2 متر . 91. معمولا برای کرم بندی دیوارهای داخلی ساختمان(اطاقها) از ملات گچ و خاک استفاده می شود. 92. طرز تهیه گچ دستی یا گچ تیز عبارت است از مقداری آب + گچ بااضافه مقداری سریش. 93. وجود نمک در ملات کاه گل موجب میشود که در آن گیاه سبز نشود. 94. هنگام خودگیری حجم گچ 1 تا 5/1 درصد اضافه می شود. 95. گچ کشته یعنی گچ الک شده ورزداده + آب. 96. اندودهای شیمیایی در سال 1948 کشف شد که ترکیب آن پرلیت ، پنبه نسوز مواد رنگی و میکا می باشد که بعد از 8 ساعت خشک میشوند و بعد از دو تا سه هفته استحکام نهایی را پیدا می کنند و در مقابل گرما ، سرما و صدا عایق بسیار خوبی هستند. 97. سرامیک بهترین عایق صوتی است ، زیرا سلولهای هوایی بسته ای دارد که ضخامت آن 6 تا 10 میلیمتر است. 98. آکوسیت نیز عایق خوبی برای صداست. 99. اندازه سرندهای چشم بلبلی 5 میلیمتر است. 100. سرند سوراخ درشت به سرند میلیمتری مشهور است. 101. اندودهای هوایی یعنی اندودی که در مقابل هوا خودگیری خود را انجام می دهند. 102. ترکیب اندود تگرگی یا ماهوئی پودر سفید سنگ + سیمان رنگی +آب (در حالت شل) می باشد. 103. وقتی با سنگ سمباده و آب روکار سیمانی را می شویند تا سنگهای الوان خود را نشان دهند به اصطلاح آب ساب شده می گویند. 104. کار شیشه گذاری در آب ساب و شسته انجام می گیرد. 105. فرق اندود سقف با دیئار در فضاهای بسته (مانند اطاق) این است که اندود سقف سبک و دیوارها معمولی می باشد. 106. مهمترین عامل استفاده از اندود در سقف های چوبی محافظت از آتش سوزی می باشد. 107. سقفهایی با تیرآهن معمولی طاق ضربی و بتنی مسلح در درجه حرارت 400 تا 500 درجه تغییر شکل پیدا می کنند. 108. ضخامت اندود گچ و خاک حدودا 2 سانتیمتر است. 109. توفال تخته 30 تا 40 سانتیمتری که تراشیده و سبک است. 110. علت ترک اندود در سقفهای چوبی افت تیرهاست. 111. سقف کاذب در مقابل گرما ، سرما ، رطوبت و صدا عایق خوبی به حساب می آید. 112. در زیر سازی سقف جهت اجرای اندود در کنار دریا از نی بافته شده بیشتر استفاده مس شود. 113. توری گالوانیزه در نگهداری پشم شیشه در سقفهای سبک ، سطح دیوارهای قیراندود و سطح تیرآهنهای سقف کاربرد دارد. 114. مصرف میلگرد جهت اجرای زیر سازی سقفهای کاذب 9 عدد در هر متر مربع می باشد. 115. موارد اصلی استفاده از سقفهای کاذب بیشتر به منضور کم کردن ارتفاع ، عبور کانالها و لوله ها و زیبایی آن می باشد که شبکه آن حتما باید تراز باشد. 116. بهتر است در سقفهای بتونی میله های نگهدارنده سقف کاذب قبل از بتون ریزی کار گذاشته شود. 117. در سقفهای کاذب مرتبط با هوای آزاد(مانند بالکن) اندود گچ + موی گوساله و آهک استفاده می شود. 118. شالوده در ساختمان یعنی پی و فونداسیون. 119. ابعاد پی معمولا به وزن بنا و نیروی وارده ، نوع خاک و مقاومت زمین بستگی دارد. 120. در نما سازی سنگ ، معمولا ریشه سنگ حداقل 10 سانتیمتر باشد. 121. در فشارهای کم برای ساخت فونداسیونهای سنگی از ملات شفته آهک استفاده می شود و برای ساخت فونداسیونهایی که تحت بارهای عظیم قرار می گیرند از ملات ماسه سیمان استفاده می شود. 122. در ساختمان فونداسیونهای سنگی پر کردن سنگهای شکسته را میان ملات اصطلاحا پر کردن غوطه ای می نامند. 123. پخش بار در فونداسیون سنگی تحت زاویه 45 درجه انجام می گیرد. 124. در ساختمانهای آجری یک طبقه برای احداث فونداسیون اگر از شفته آهکی استفاده شود اقتصادی تر است. 125. در پی های شفته ای برای ساختمانهای یک تا سه طبقه 100 تا 150 کیلو گرم آهک در هر متر مکعب لازم است. 126. اصطلاح دو نم در شفته ریزی یعنی تبخیر آب و جذب در خاک. 127. معولا سنگ مصنوعی به بتن اطلاق می شود. 128. زاویه پخش بار فنداسیون بتنی نسبت به کناره ها در حدود 30 تا 45 درجه می باشد. 129. بتن مکر برای پر کردن حجمها و مستوی کردن سطوح کاربرد دارد. 130. مهمترین عمل ویبراتور دانه بندی می باشد. 131. معمولا بارگذاری در قطعات بتنی بجز تاوه ها پس از هفت روز مجاز می باشد. 132. از پی منفرد بیشتر در زمینهای مقاوم استفاده می شود. 133. بتون مسلح یعنی بتن با فولاد. 134. از نظر شکل قالبندی برای فونداسیونها قالب مربع و مسطیل مقرون به سرفه مس باشد. 135. پی های نواری در عرض دیوارها و زیر ستونها بکار می رود و در صورتیکه فاصله پی ها کم باشد و با دیوار همسایه تلاقی نماید پی نواری بیشترین کاربرد را دارد. 136. در آسمان خراشها ، معمولا از پی ژنرال فونداسیون استفاده می شود و وقتی از این نوع پی در سطحی بیش از سطح زیر بنا استفاده شود زمین مقاوم و بارهای وارده بیش از تحمل زمین است. 137. هرگا فاصله پی ها از هم کم بوده یا همدیگر را بپوشند یا یک از پی ها در کنار زمین همسایه قرار گیرد از پی های مشترک استفاده می شود. 138. اصطلاح ژوئن درز انبساط است. 139. میتوان به جای دو پی با بار مخالف از پی ذوزنقه ای استفاده کرد. 140. بهترین و مناسب ترین نوع پی در مناطق زلزله خیز پی رادیه ژنرال است. 141. در اجرای شناژبندی جهت اتصال به فونداسیون معمولا شناژها از بالا و پایین همسطح هستند. 142. در کفراژبندی پی چهارگوش از نظر سرعت و اجرا اقتصادی تر است. 143. در عایق بندی از گونی استفاده می کنیم ،زیرا از جابجایی قیر جلوگیری می کند و حکم آرماتور را دارد که در پشت بام از جلو ناودان به بعد پهن می شودکه در 2 لایه گونی انجام می گیردکه گونی ها در لایه بعدی نسبت به لایه قبل با زاویه 90 درجه برروی هم قرار می گیرند. 144. زیر قیروگونی از اندود ملات ماسه سیمان استفاده می شود که بعضی از مهندسان در زیر قیر اندود ملات ماسه آهک استفاده می کنند که در اینصورت قیروگونی فاسد می شود. 145. از قلوه سنگ (ماکادام) در طبقه هم کف می توانیم بجای عایق کاری استفاده کنیم که ضخامت آن حدود 40-30 سانتیمتر خواهد بود. 146. اگر در عایقکاری ، قیر بیش از حد معمول مصرف شود باعث می شود قیر در تابستان جابجا شود. 147. عایقکاری قیروگونی می بایست از سر جانپناه حدودا 20 سانتیمتر پایینتر شروع شود و قیروگونیی که روی جانپناه کشیده می شود برای جلوگیری از نفوذ بارش با زاویه است. 148. سطح فونداسیون به این دلیل عایق می شود که از مکش آب توسط ملات دیوار چینی ها به بالا جلوگیری میکند. 149. در عایقکاری عمودی روی دیوارهای آجری بهتر است که از اندود ماسه سیمان استفاده شود. 150. اصطلاح زهکشی یعنی جمع کردن و هدایت آب ،که فاصله آبروها در زهکشی باید به حدی باشد که به پی ها نفوذ نکند. 151. اگر توسط سفال زه کشی کنیم باید حتما درز قطعات را با ملات پرکنیم. 152. حداقل شیب لوله های زه کشی به سمت خوضچه 2 تا 4 درصد می باشد. 153. حداقل شیب لوله های فاضلاب 2 درصد است. 154. برای جلوگیری از ورود بو به داخل ساختمان ، شترگلو را نصب می کنند. 155. علیترین نوع لوله کشی فاضلاب از نوع چدنی می باشد که با این وجود در اکثر ساختمانها از لوله های سیمانی استفاده می شود که ضعف این لوله ها شکست در برابر فشارهای ساختمان می باشد. 156. سنگ چینی به سبک حصیری رجدار بیشتر در دیوار و نما سازی استفاده می شود. 157. ضخامت سنگهای کف پله و روی دست انداز پنجره 5/4 سانتیمتر می باشد. 158. جهت اتصال سنگهای نما به دیوار استفاده از ملات ماسه سیمان و قلاب مناسبتر می باشد که جنس قلابها از آهن گالوانیزه می باشد. 159. سنگ مسنی معمولا در روی و کنار کرسی چینی نصب می شود و زوایای این سنگ در نماسازی حتما بایستی گونیای کامل باشد. 160. در نما سازی طول سنگ تا 5 برابر ارتفاع آن می تواند باشد. 161. معمولا 30 درصد از سنگهای نما بایستی با دیوار پیوند داشته باشند که حداقل گیر سنگهای نما سازی در داخل دیوار 10 سانتیمتر است. 162. در بنائی دودکشها باستی از مخلوطی از اجزاء آجر استفاده شود. 163. در علم ساختمان دانستن موقیعت محلی ، استقامت زمین ، مصالح موجود ، وضعیت آب و هوایی منطقه برای طراحی ساختمان الزامی می باشد. 164. در طراحی ساختمان ابتدا استقامت زمین نسبت به سایر عوامل الویت دارد و لازم به ذکر مقاومت خاکهای دستی همواره با زمین طبیعی جهت احداث بنا هرگز قابل بارگذاری نیست. 165. زمینهای ماسهای فقط بار یک طبقه از ساختمان را می تواند تحمل کند. 166. هنگام تبخیر آب از زیر پی های ساختمان وضعیت رانش صورت می گیرد. 167. زمینی که از شنهای ریز و درشت و خاک تشکیل شده دج نامیده می شود که مقاومت فشاری زمینهای دج 10-5/4 کیلوگرم بر سانتیمتر مربع می باشد. 168. مطالعات بر روی خاک باعث می گردد وضع فونداسیون ، ابعاد و شکل آن بتوانیم طراحی کنیم. 169. در صحرا برای آزمایش خاک از چکش و اسید رقیق استفاده می گردد. 170. سیسموگراف همان لرزه نگار است. 171. خاکی که برنگ سیاه قهوه ای باشد مقاومتش بسیار عالی است که نفوذ آب در آنها کم و به سختی انجام می گیرد. 172. سنداژیا گمانه زنی همان میله زدن در خاک و برداشت خاک از زمین می باشد. 173. اوگر همان لوله حفاری است. 174. خاک چرب به رنگ سبز تیره و دارای سیلیکات آلومینیوم آبدار است. 175. معیار چسبندگی خاک این است درصد دانه های آن کوچکتر از 002/0 میلیمتر باشد. 176. اصطلاحا خاک مرغوب زد نامگذاری می شود. 177. برای جلوگیری از ریزش بدنه و ادامه پی کنی و همین طور جلوگیری از نشست احتمالی ساختمان همسایه و واژگونی آن و جلوگیری از خطرات جانی باید دیوار همسایه را تنگ بست که تحت زاویه 45 درجه انجام می گیرد. 178. دیوار اطراف محل آسانسور معمولا ازمصالح بتون آرمه می سازند. 179. پی سازی کف آسانسور معمولا 40/1 متر پایین تر از کفسازی است. 180. قدیمی ترین وسیله ارتباط دو اختلاف سطح بواسطه شیب را اصطلاحا رامپ می گویند که حداکثر شیب مجاز آن 12 درصد می باشد که ات 5/2 درصد آن را میتوان افزایش داد. 181. برای ساختن پله گردان بیشتر از مصالح بتون آرمه و آهن استفاده می شود. 182. پله معلق همان پله یکسر گیردار است. 183. پله آزاد در ورودی ساختمان به حیاط یا هال و نهار خوری استفاده می شود. 184. پله های خارجی ساختمان حتی الامکان می بایست آجدار باشد. 185. به فضای موجود بین دو ردیف پله چشم پله می گویند. 186. فواصل پروفیل های جان پناه پله 12-7 سانتیمتر می باشد. 187. شاخکهای فلزی جتنپناه بهتر است که از پهلو به تیر آهن پله متصل شود. 188. سرگیر یا حدفاصل بین دو ردیف پله که رویهم واقع می شوند حداقل 2 متر می باشد. 189. طول پله مساوی است با تعداد کف پله منهای یک کف پله. 190. پیشانی پله به سنگ ارتفاع پله اطلاق می شود. 191. برای جلوگیری از سرخوردن در پله لب پله ها را شیار و اجدار می سازند و گاهی اوقات لاستیک می کوبند 192. اتصال پله های بالا رونده به دال بتنی (پاگرد) یه روی دال بتنی متصل می شوند ولی پله های پایین رونده در دال بتنی بایستی به مقابل دال بتنی وصل شوند. 193. اجرای جانپناه پله معمولا با مصالح چوبی زیاتر می باشد. 194. پله هایی که مونتاژ می شوند به پله های حلزونی معروف هستند. 195. از نظر ایمنی اجرای پله فرار با مصالح بتنی مناسبتر است. 196. تیرهای پوشش دهنده بین دو ستون (روی پنجره ها و درب ها ) نعل درگاه نام دارد که انتقال بار توسط آن یکنواخت و غی یکنواخت است. 197. گره سازی در چهار چوبهای درب و پنجره و دکوراسیون بکار می رود. 198. تحمل فشار توسط بتن و تحمل کشش توسط فولاد را به اصطلاح همگن بودن بتن و فولاد می نامند. 199. بالشتک بتونی در زیرسری تیرآهن های سقف مصرف می شود که جنس آن می تواند فلزی ، بتونی زیر سری و بتونی مسلح باشد. 200. در اجرای تیر ریزی سقف با تیرآهن ، مصرف بالشتک کلاف بتنی و پلیت مناسبتر است. 201. بالشتک های منفرد زیرسری ، حداقل ریشه اش از آکس تیر ریزی سقف 25 سانتیمتر است. 202. اجرای مهار تیر ریزی سقف با میلگرد معمول تر می باشد. 203. برای تراز کردن تیر ریزی سقف باید بوسیله سیمان همه در یک افق ترازی قرار گیرد. 204. طاق ضربی از نظر ضخامت به سه دسته تقسیم می شودکه معمول ترین آن نیم آجره می باشد که مهمترین عامل مقاومت در طاق ضربی خیز قوس مناسب است. 205. در زمستان پس از دوغاب ریزی طاق ضربی ، بلافاصله بایستی کف سازی کامل روی سقف انجام شود. 206. اگر هوا بارانی باشد پس از اتمام طاق ضربی نباید دوغاب ریخت. 207. سقفهای بتنی قابلیت فرم(شکل) گیری بهتری دارند. 208. وظیفه انسجام و انتقال نیروها در سقفهای بتنی بعهده آرماتور می باشد. 209. اودکادر سقف های بتنی به منظور خنثی کردن نیروی برشی بکار می رود. 210. بطور نسبی عمل بتون ریزی بین دو تکیه گاه می بایست حداکثر طی یک روز عملی شود. 211. از ویژگی های سقفهای مجوف سبکی آن است که در این سقف ها آرماتور گذاری بصورت خرپا می باشد. 212. تفاوت سقف های پیش فشرده با سقف های مجوف سفالی کشیده شدن آرماتورها می باشد. 213. حداقل زمان بریدن میلگردها در سقفهای پیش تنیده معمولا 7 روز می باشد. 214. نیروی کششی ذخیره شده در آرماتور سقفهای پیش تنیده عامل خنثی کننده نیروی فشاری است. 215. در سقفهای مجوف هنگامی از تیرهای دوبل استفاده می شود که دهانه و طول تیر زیاد باشد. 216. قبل از ریختن پوشش بتون در اجرای تیرچه بلوکها ابتدا می بایست سطح تیرچه و بلوک مرطوب شود. 217. اصطلاحا میش گذاری در بتن مسلح آرماتورهای شبکه نمره کم اطلاق می گردد. 218. حداکثر فاصله دو تیر در سقفهای چوبی 50 سانتیمتر می باشد. 219. معمولا زمان باز کردن قالبهای مقعر در سقف های بتونی 5 روز می باشد. 220. استفاده از قالبندی مقعر بتنی در سقفهای اسکلت فلزی و بتنی معمولتر است. 221. کابلهای برق در سقفهای مقعر داخل لوله های فولادی تعبیه می شود. 222. در ساختمان هایی که بیشتر مورد تهدید آتش سوزی بهتر است نوع بنا بتنی باشد. 223. در کارخانه های صنعتی معمولا از سقف اسپیس دکس استفاده می شود. 224. اصطلاحا مفهوم سرسرا همان سقف نورگیر است. 225. در شیشه خورهای نورگیر سقف برای فضاهای وسیع از سپری استفاده میشود زیرا از خمش در طول جلوگیری می کند. 226. مهمترین مزیت سقفهای کاذب آکوستیک بر ساقفهای کاذب عایق در برابر صدا می باشد. 227. مهمترین مزیت سقفهای کاذب آلومینیومی عدم اکسیداسیون آن می باشد. 228. روش جلوگیری از زنگ زدگی آرماتور در بتن این است که جرم آن را می گیریم و داخل بتن قرار می دهیم. 229. اتصال سقف کاذب در راستای دیوارها باعث پیش گیری از جابجایی سقف و ترکهای موئین خواهد شد. 230. قرنیز یکطرفه آب را به یک سمت منتقل می کند و هنگامی از قرنیز دو طرفه هنگامی استفاده می شود که دو طرف دیوار آزاد باشد. 231. قرنیز حتما باید آبچکان داشته باشد که آبچکان شیاره زیر قرنیز می باشد. 232. قرنیزی که توسط آجر چیده می شود هره چینی می نامند. 233. قرنیز پای دیوارهای داخلی به منظور جلوگیری از مکش آب توسط گچ و … و جلوگیری از ضربه ها و خراشها استفاده می شود و حتما باید آبچکان داشته باشد. و در آخر خانه های خود را شاد ساخته و تزئین کنید 8 نقل قول لینک به دیدگاه
Mahnaz.D 61,915 اشتراک گذاری ارسال شده در 31 تیر، ۱۳۸۹ 1- مقدمه: در سال هاي اخير استفاده از سقفهاي پس كشيده در ساختمانها رشد و پيشرفت داشته است. بيشترين كاربرد آن در كشور آمريكا بوده و در كاليفرنيا اين سيستم اولين انتخاب براي سقفهاي بتني است. سقفهاي پس كشيده همچنين در استراليا، هنگ كنگ، سنگاپور و اروپا نيز استفاده ميشود و در انگلستان نيز به سرعت در حال افزايش است. 2- معرفي سيستم پيش تنيده: اگر چه سيستمهاي پيش تنيدگي نيازمند دانش و نظرات فني خاصي براي ساخت و نصب كردن مي با شد ولي توضيح دادن مفهوم آن آسان است.در بشكه هاي چوبي قديمي كشش ايجاد شده در حلقه هاي فلزي بطور مؤثري قطعات چوبي را به يكديگر مي فشارد تا مقاومت و پايداري آنرا افزايش دهد. (شكل 1) (شكل 1)- بشكه با حلقه هاي فلزي از ديدگاه كلي پيش تنيدگي به معناي ايجاد تنش هاي دائمي مخالف با تنش هايي مي باشد كه در اثر بارهاي خدمت در سازه ايجاد خواهند شد. همانطور كه ميدانيم بتن در فشار بسيار قوي ولي در كشش ضعيف عمل مي نمايد بطوريكه يك تنش كششي اندك مي تواند باعث ترك خوردگي مقطع بتني شود. عموما از ميلگردهاي فولادي در بتن بعنوان آرماتوركششي استفاده مي شود تا مقدار ترك خوردگي را محدود نمايد. براي روشن تر شدن موضوع يك تير بتني را مورد بررسي قرار مي دهيم: در يك تير بتني معمولي (غير پيش تنيده) كه تحت بار ثقلي قرار دارد به واسطه خمش ايجاد شده در آن، پائين مقطع (زير تار خنثي) به كشش افتاده و در بالا فشار ايجاد مي گردد. لذا از آنجا كه بتن در كشش ضعيف مي باشد پس از ترك خوردن بتن در مقابل تنش هاي كششي، فولاد موجود در زير تار خنثي به كشش مي افتد .اين امر ممكن است حتي تحت اثر وزن خود تير نيز اتفاق بيافتد. در سيستم پيش تنيده بجاي آرماتورهاي معمولي از يكسري كابل (تاندون) هاي با مقاومت كششي بالا استفاده مي شود.كه اين كابل ها تحت كشش زيادي قرار گرفته و در دو انتهاي تير توسط گره هاي مخصوص تثبيت مي گردند. بدين ترتيب كابل هاي پيش كشيده پس از رها شدن از كشش تمايل به جمع شدن و رسيدن به حالت اوليه داشته و لذا يك نيروي فشاري زيادي در قسمت زيرين تار خنثي در بتن ايجاد ميگردد كه به تبع اين نيرو در مقابل نيروي كششي كه بواسطه بارهاي ثقلي در بتن ايجاد مي گردد قرار مي گيرد. بنا براين اين كابل ها مقداري از نيروهاي ناشي از بارهاي ثقلي را خنثي نموده و مقطع قابليت پذيرش بارهاي بيشتري را خواهد داشت. 1 نقل قول لینک به دیدگاه
Mahnaz.D 61,915 اشتراک گذاری ارسال شده در 31 تیر، ۱۳۸۹ بر حسب نوع اعمال نيرو پيش تنيدگي دو نوع سيستم پيش تنيده خواهيم داشت : الف) پيش كشيده ب) پس كشيده الف) سيستم پيش كشيده : در اين سيستم در مرحله اول فولادها تحت كشش قرارگرفته ودر دو انتهاي عضو توسط گيره هاي مخصوص كاملا گير داده مي شوند. در مرحله دوم عضو مورد نظر بتن ريزي مي شود و سپس بتن عمل آورده مي شود و به مقاومت كافي مي رسد و در مرحله سوم فولاد هاي پيش تنيدگي در دو انتهاي تير، بريده شده و نيروي پيش تنيدگي بصورت يك نيروي فشاري بر عضو اعمال ميشود. فولاد هاي پيش تنيدگي به دو صورت فولاد با مسير مستقيم يا فولاد با مسير شكسته مي باشد. اجراي مسير با منحني پيوسته براي كارهاي پيش كشيده تقريبا امكان پذير نيست. ب) سيستم پس كشيده : در اين سيستم در مسير عبور فولادهاي پيش تنيدگي ، غلافي تو خالي در بتن تعبيه مي گردد سپس كابل ها از درون غلاف ها عبور داده شده بطوريكه دو سر آن از غلاف بيرون بوده و عمليات بتن ريزي انجام مي شود وغالبا قبل از بتن ريزي دو ورق صفحه فشار جايگذاري مي شود. بعد از اينكه بتن به مقاومت مورد نظر رسيد فولادهاي پيش تنيدگي توسط جك هايي كه به صفحه فشار تكيه مي نمايند كشيده مي شوند. 3-مزايا وامتيازات سقف هاي پس كشيده : 1- كاهش ارتفاع سيستم سقف سازه: وجود دال پس كشيده در سقف ها باعث كوتاه شدن و يا حذف تيرها شده و در نتيجه سبب كاهش ارتفاع طبقه و پيروي آن كاهش كل ارتفاع سازه مي گردد. 2- افزايش طول دهانه ها: امكان فضاهاي بدون ستون و انعطاف بيشتري در معماري فراهم مي كند. 3- كاهش وزن سقف و مصالح مصرفي و سازه سبكتر: ابعاد ستون ها ، ديوارها و فونداسيون در اين سيستم كاهش يافته و سازه سبكتري خواهيم داشت. 4- انعطاف پذيري در مسير عبور تاسيسات : حذف تيرها يا تيرچه ها در سقف هاي پس كشيده انعطاف پذيري را جهت عبور تاسيسات بيشتر مي نمايد. 5- قابليت ساخت بهتر: مصالح مصرفي كمتر، جزئيات ساده تر، نبودن تيرها و در نتيجه قالب بندي وآرماتور بندي آن ها،تراكم كمتر آرماتورها همگي قابليت ساخت بهتر را ايجاد مي كنند. 6- كنترل ترك ها وكاهش تغيير شكل ها : به دليل اثربالانس كابل ها (تاندون ها) سقف پس كشيده تحت تاثير وزن خود تغيير شكل نداده وترك خوردگي وتغيير شكل تقريبا به طور اختصاصي بواسطه بار زنده ايجاد مي شود. 7- سرعت بالاي ساخت : به لحاظ اينكه در دال هاي پس كشيده معمولا تيرهاي مياني حذف و يك دال تخت گسترده داريم لذا يكباره مي توان سطوح گسترده اي را قالب بندي ، اجرا و قالب برداري نمود. 4- دامنه كاربرد سقف هاي پس كشيده : 1- پاركينگ هاي طبقاتي : از آنجا كه در سيستم دال پس كشيده فاصله ستون ها بطور قابل ملاحظه اي(دهانه ها ي12 متري) افزايش مي يابد لذا فضاي باز و مفيدي را جهت پارك و جابجايي اتومبيل ها ايجاد مي نمايد. همچنين با توجه به اينكه در اكثر پاركينگ هاي طبقاتي سقف ها به صورت نمايان (Expose) و بدون سقف كاذب اجرا مي گردند قابليت كاهش نفوذ پذيري و مقاوم شدن بتن در مقابل تهاجم هاي شيمياي در دال هاي پس كشيده نيز ميتواند عامل مهمي در انتخاب اين سيستم براي پاركينگ هاي طبقاتي باشد. 1 نقل قول لینک به دیدگاه
Mahnaz.D 61,915 اشتراک گذاری ارسال شده در 31 تیر، ۱۳۸۹ 2- برج ها وساختمان هاي مرتفع : با توجه به اينكه استفاده از دال هاي پس كشيده در سازه باعث كاهش ارتفاع طبقه مي شود ، لذا در يك ارتفاع ثابت مي توان تعداد طبقات بيشتري را ايجاد نمود. 3- ساختمان هاي تجاري و بيمارستان ها : مزايايي از قبيل فاصله زياد ستون ها ، سرعت اجرا وكاهش وزن سازه در سيستم دال هاي پس كشيده باعث مي شوند تا اين نوع سيستم گزينه مناسبي براي ساختمان هاي تجاري و بيمارستان ها و... باشد. 4- پل ها :نياز به اجراي دهانه هاي بزرگ در پل ها ، جلوگيري از لرزش ، ترك خوردگي و نفوذ پذيري بتن و همچنين سرعت مناسب اجرا در سيستم هاي پس كشيده از جمله عواملي است كه باعث شده اين سيستم از مرسوم ترين روشها در ساخت پل ها باشد . 5- انبوه سازي هاي مسكوني : از آنجا كه در اين نوع مجتمع ها درهرطبقه چندين واحد مسكوني در نظر گرفته شده و طراحي مي گردد لذا فاصله زياد ستون ها شرايط بسيار مناسبي جهت معماري واحدها مهيا مي نمايد بطوريكه ميتوان در بيشتر موارد هر واحد را بدون قرار گيري ستون در داخل آن طراحي نمود. 5- روشهاي اجراي سيستم پس كشيده : در زمينه اجراي سيستم پس كشيده دو روش جهت ساخت بكار مي رود : 1- سيستم چسبيده Bonded 2- سيستم غير چسبيده Unbonded 1- سيستم چسبيده : با اين روش كابل هاي پس كشيده از ميان غلاف هاي تخت ممتد وكوچك از جنس گالوانيزه عبور مي كند كه داخل غلاف ها پس از بتن ريزي وكشيده شدن كابل ها با دوغاب پر مي شود. 2- سيستم غير چسبيده : در اين سيستم كابل با دوغاب تزريق نمي شود و مي تواند آزادانه و مستقل از بتن حركت كند. اغلب كابل ها در يك غلاف محافظ با گريس پوشانده شده اند . پس از بتن ريزي وكسب مقاومت فشاري مشخص كابل بسادگي و با استفاده از يك جك دستي كوچك كشيده مي شود كه اين عمل عمليات پس كشيدگي را تكميل ميكند. 6- شرح تصويري وسايل پيش تنيدگي : به منظور آشنايي بهتر ودرك صحيح از سيستم پس كشيده يكسري تصاوير از وسايل پيش تنيدگي در اين قسمت نشان داده شده است. كابلهاي پيش تنيدگي غلاف فلزي ادوات پس كشيدگي 1 نقل قول لینک به دیدگاه
Mahnaz.D 61,915 اشتراک گذاری ارسال شده در 31 تیر، ۱۳۸۹ 7- نتيجه گيري : امتيازات: 1- استفاده از دهانه هاي بلند 2- بهره گيري از سطح تخت و صاف در زير سقف 3- انعطاف طرح 4- استفاده از دال هاي نازكتر 5- كنترل تغيير شكل وترك 6- كاهش ارتفاع طبقات 7- سازه سبكتر 8- ساخت سريع 9- صرفه جويي در هزينه هاي ساخت 10- انعطاف پذيري در آينده برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 1 نقل قول لینک به دیدگاه
Cinderella 9,897 اشتراک گذاری ارسال شده در 6 شهریور، ۱۳۸۹ یعنی این 234 نکته رو باید از بر باشیم؟ :banel_smiley_52: 1 نقل قول لینک به دیدگاه
pesare shad 1,097 اشتراک گذاری ارسال شده در 7 شهریور، ۱۳۸۹ یعنی این 234 نکته رو باید از بر باشیم؟ :banel_smiley_52: :ws28: توی کار که بیوفتی اینا همش ملکه ی ذهن می شه گلم 1 نقل قول لینک به دیدگاه
Cinderella 9,897 اشتراک گذاری ارسال شده در 7 شهریور، ۱۳۸۹ :ws28: توی کار که بیوفتی اینا همش ملکه ی ذهن می شه گلم اوخیشششششش 1 نقل قول لینک به دیدگاه

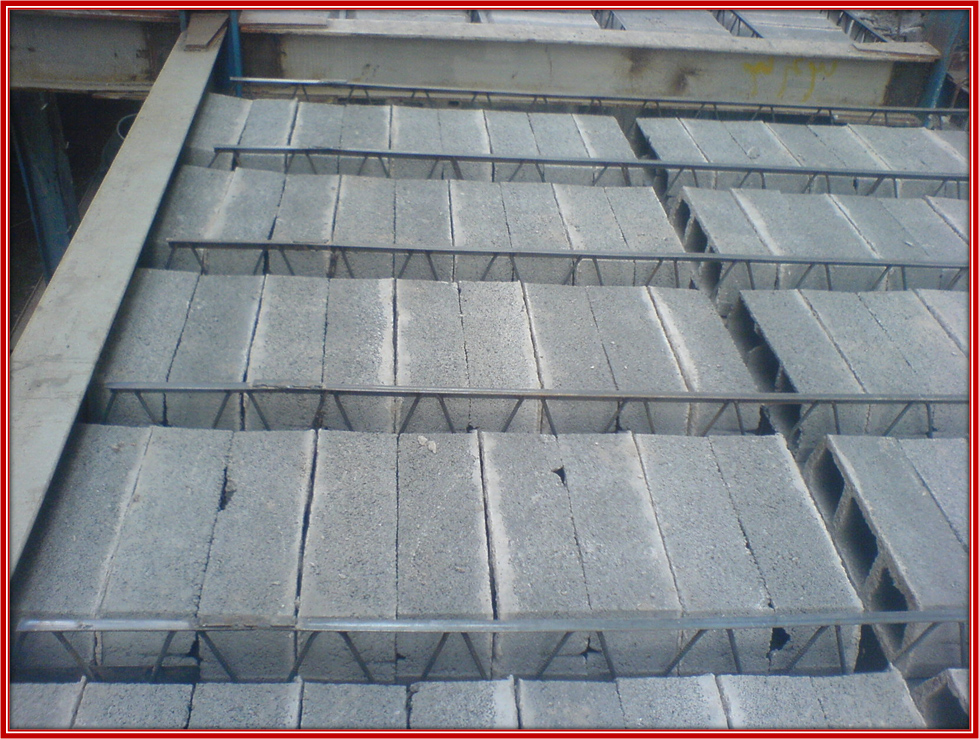

armin.eleman 5,393 اشتراک گذاری ارسال شده در 12 شهریور، ۱۳۸۹ سقف تيرچه و بلوك جزء دال هاي يك طرفه به حساب مي آيد كه در اين نوع سقف براي كاهش بار مرده از بلوك هاي توخالي بسيار سبك ( مجوف) بتني يا سفالي براي پر كردن سقف استفاده مي شود. كاربرد تيرچه و بلوك در ساختمان : تيرچه و بلوك براي پوشش سقف ساختمان هاي اسكلت آجري و اسكلت فلزي واسكلت بتن ارمه استفاده مي شود. اما چرا جزء بهترين ها است ؟ 1: باعث سبكي سقف مي گردد 2: دوام خوب در مقابل آ تش سوزي دارد 3: مقاومت خوبي در مقابل نيروهاي افقي مانند باد و زلزله دارد 4: عايق صوتي خوبي است 5: عايق حرارتي در مقابل سرما وگرماست 6: عايق رطوبتي است 7: صاف و هموار بودن سطح زير و روي سقف آن:پس از اجرا از ديگر محاسن اين نوع سقف محسوب مي گردد اما همانند ديگر سقفها اين نوع سقف نيز داراي معايبي نيز هست كه عمده عيب 1: اجراي آن نسبت به سقف هاي مشابه زمان زيادي نياز دارد 2: اجراي سقف تيرچه و بلوك نياز به نيروي ماهر و متخصص دارد كه متاسفانه به اين موضوع اهميت چنداني داده نمي شود 3: و بزرگترين عيب اين سقف اين است كه در دهانه هاي بزرگ نمي توان استفاده گردد جدول ارتفاع بلوك و ضخامت سقف: ضخامت سقف ارتفاع بلوک 18 25 22 30 26 35 نكات مربوط به تيرچه ها: 1: اندازه ی عرض تیرچه ها 8 تا 12 سانتی متر است 2: ضخامت تیرچه ها معمولا 4 سانتی متر است 3: پس ازبتن ريزي تيرچه ها آن را بوسيله ويبراتور خوب ويبره كنيم 4: بتن داخل قالب فلزي يا سفالي جهت ساخت تيرچه با عيار500 تا 400 تا كيلوگرم سيمان در متر مكعب بتن ريز با مصالح سنگي ريزدانه تهيه شود 5: فاصله محوروسط تا محوروسط تيرچه ديگر معمولا50 سانتیمتر میشود سقف تیرچه کرمیت سیستم سقف کُرمیت از تیرچه های فولادی با جان باز در ترکیب با بتن استفاده می شود. در ساخت تیرچه های مذکور از یک تسمه، در بال تحتانی و نیز یک میلگرد خم شده در جان استفاده می شود. برای پرکردن فضای خالی بین تیرچه ها از قالب های ثابت مانند بلوک های سیمانی، پلی استایرن، طاق ضربی ، قالب های موقت فولادی (کامپوزیت ) و یا هر پرکننده سبک استفاده می شود. فواصل تیرچه ها بسته به نوع قالب از 73 سانتی تا 100 سانتی متر متغیراست ، روی سقف نیز با 4 الی 10 سانتی متر بتن پوشانده می شود. تیرچه ها از نوع خود ایستا بوده و به همین علت هیچ نوع شمع بندی در زیر سقف مورد نیاز نمی باشدو تیرچه ها به نحوی طراحی می شوند که بتوانند وزن بتن خیس، قالب ها و عوامل اجرایی سقف را به تنهایی تحمل کنند. پس ازاین که بتن به 75% مقاومت مشخصه خود می رسد ، تیرچه های فولادی با بتن به صورت یک مقطع مختلط وارد عمل شده و بارهای مرده و زنده سقف را تحمل می کنند. سقف تیرچه و بلوک کُرمیت با متداول شدن سقف های تیرچه و بلوک سنتی برخی از مشکلات سیستم طاق ضربی مرتفع شد. اما این سقف ها مشکلات دیگری را به همراه خود پدید آوردند که عمده ترین آنها ضرورت استفاده از شمع بندی در زیر سقف است شمع بندی علاوه بر دست و پاگیر بودن هزینه زیادی را نیز بر ساختمان تحمیل می کند. در سال 1363 با استفاده از بلوك کُرمیت به جاي طاق ضربي كه قبلا" در اين سيستم بعنوان قالب ثابت بكار مي رفت عملا" سقف تیرچه وبلوک کُرمیت وارد بازارشد این سقف به علت خود ایستا بودن تیرچه ها نیازی به شمع بندی ندارند و به همین علت از سرعت اجرای بسیار بالایی برخوردار می باشد. اجرای این سقف بر روی اسكلت های فولادی بتنی و دیوارهای باربر امکان پذیر می باشد. سقف پلیمری کُرمیت در راستای سبک سازی ساختمان، این شرکت هم زمان با ستفاده از قالب کامپوزیت و بلوک های پوکه ای اقدام به استفاده از مصالح پلیمری در ساختمان کرده است. استفاده از بلوک های پلی استایرن نسوز در سقف باعث کاهش مصرف تیرچه تا حدود 20% و کاهش فولاد مصرفی سازه تا حدود 7% می شود. سهولت اجرای این نوع سقف، باعث افزایش سرعت اجرا و درنیتجه کاهش هزینه های اجرایی می گردد. در عین حال در هزینه های حمل و نقل نیز صرفه جویی قابل ملاحظه ای صورت می گیرد. شیارهای مناسب ایجاد شده در زیر این بلوک ها باعث پیوستگی گچ و خاک در زیر سقف می گردد. در جهت بهبود استفاده از مصالح پلیمری، بخش تحقیق و توسعه این شرکت مشغول مطالعات و بررسی های بیشتر می باشد. سقف کامپوزیت کُرمیت سیستمهای معمول کامپوزیت در امریکا عینا" با تیرچه های با جان باز انجام می شود و معمولا" همراه با گذاشتن یک ورق فولادی موجودار به عنوان عرشه و آرماتور بندی روی آن بتن ریخته می شود . در این سيستم قالب ماندگار است و قطعات جان نیز با بتن احاطه نمی شود. در طراحی سیستم قالب کامپوزیت کُرمیت، نظر بر آن بوده که علاوه بر سرعت و تطبیق با آیین نامه ها ، هر چه ممکن اقتصادی تر باشد. از این رو اولا" قالب باید قابل استفاده مداوم باشد، ثانیا" جان تیرچه با بتن پر شود که بتوان قطعات جان را اقتصادی تر طراحی نمود و از لرزش سقف نیز کاسته شود. سیستمهای کامپوزیت رایج در ایران که با تیرآهن ساده یا لانه زنبوری با تیر ورق استفاده می شوند، دارای جان باز نیستند. در وهله اول قالب هاي سقف كرميت سه قطعه بوده و براي باز كردن ، قطعات آن بايد از يكديگر جدا مي شد ، با تحقيق بخشr&d اين شركت این قالب با بهینه سازی و استفاده از خاصیت تغییر شکل ارتجاعی فولاد به قالبی یکچارچه تبدیل شد این قالب در بین تیرچه ها قرار گرفته و بعد از گيرش اولیه بتن قالب از زیر سقف در آورده می شود . این قالب محاسن بسیار زیادی دارد و با سرعت چیده و جمع آوری می گردد و با دقت مختصری , بارها قابل استفاده است. این قالب هم اکنون در پروژه های مختلف این شرکت مورد استفاده است. آخرین بررسی ها و دستاوردها نشان داد که بهتر است جهت تطبیق سیستم با سیستم تیرچه بلوک و استفاده از آرماتور حرارتی یک جهته و حذف آرماتور خمشی در دال فوقانی و در نتیجه صرفه جویی اقتصادی، فاصله لب با لب تیرچه ها حداکثر 75 سانتی متر باشد. مزیت این قالب در آن است که با رعایت دیگر شرایط آیین نامه می توان آرماتور دو جهته را حذف و فقط آرماتور عمود بر تیرچه را منظور نمود. هم اکنون این شرکت قالبهای جدید خود را به انتخاب مصرف کننده در فواصل و ارتفاع مختلف آماده عرضه نموده است. فاصله محور به محور تیرچه ها حدود 85 سانتی متر تا 95 سانتی متر و با ارتفاع 20 تا 25 سانتی متر، بسته به انتخاب خریدار و با مشاوره دفتر فنی شرکت و نوع تیرآهنهای مصرفی در سازه و طول دهانه است. 1 نقل قول لینک به دیدگاه

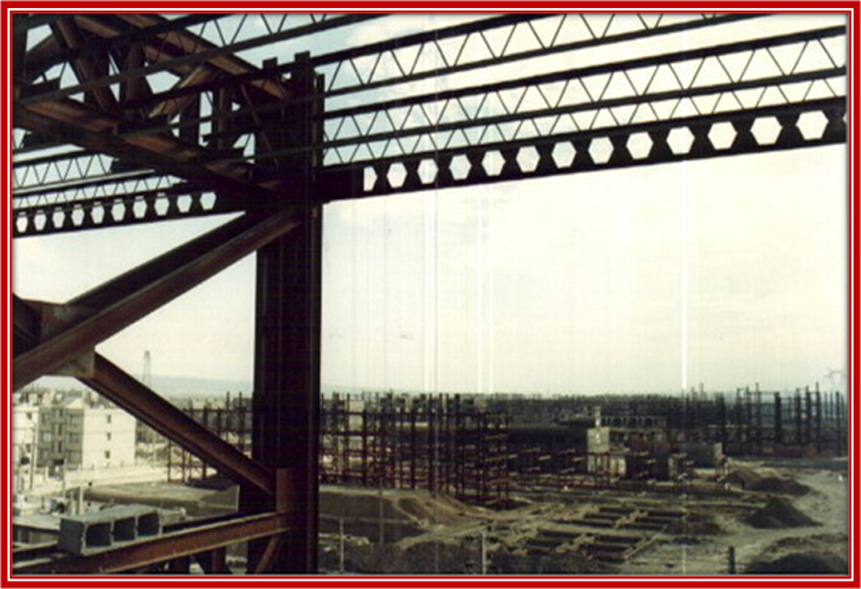

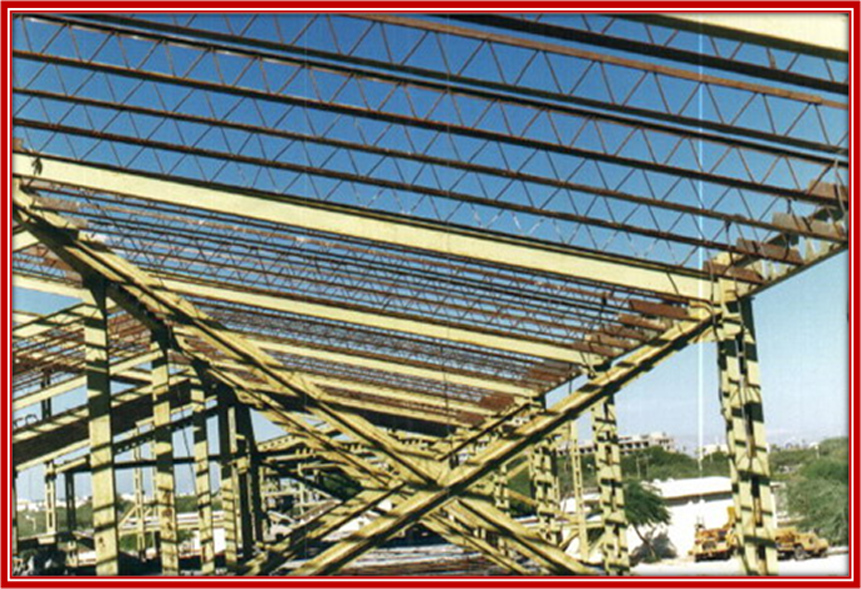

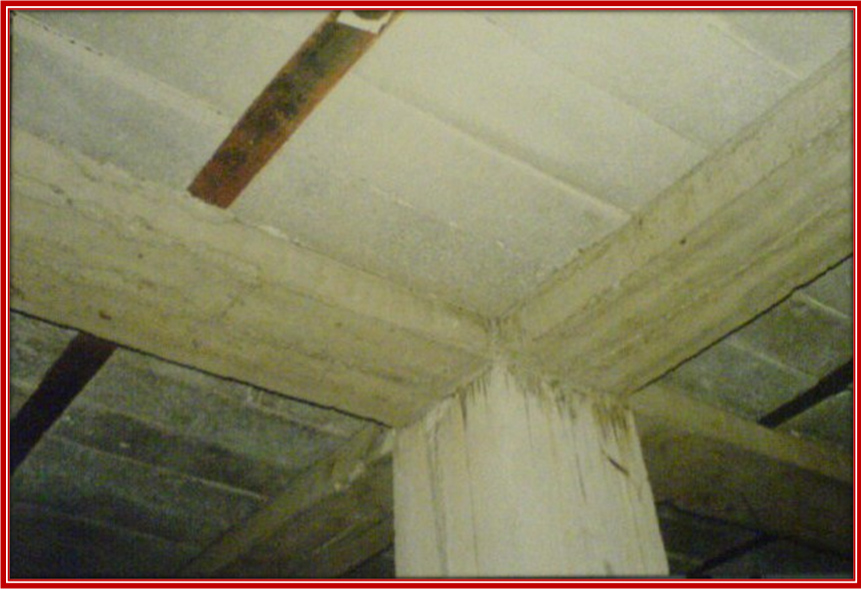

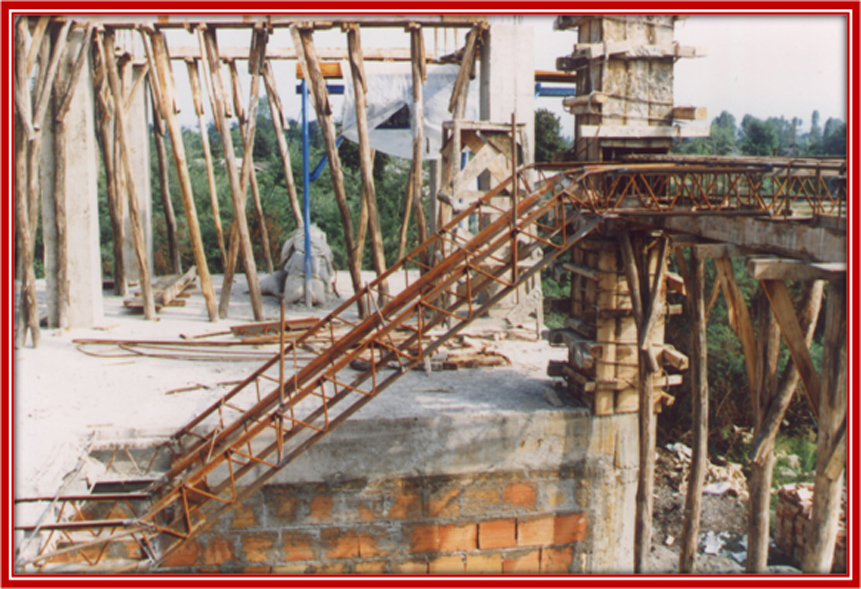

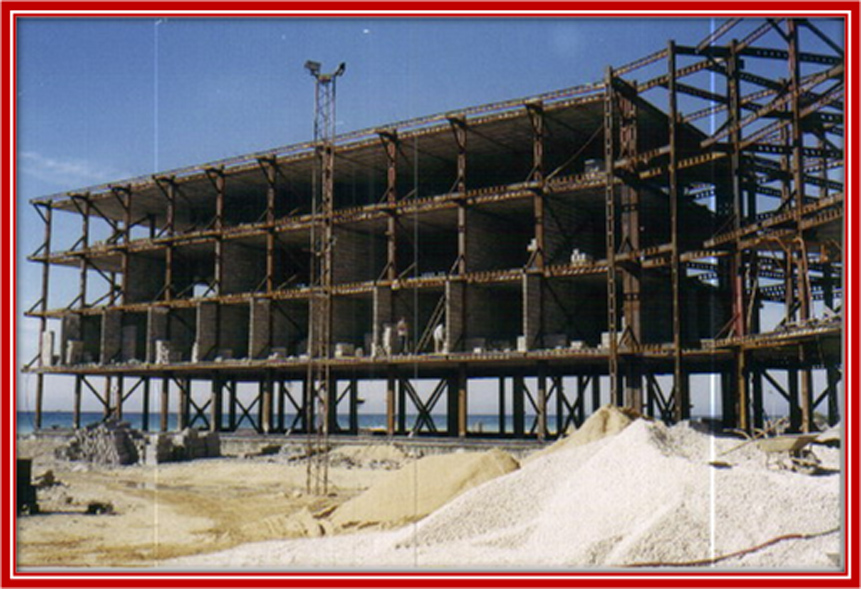

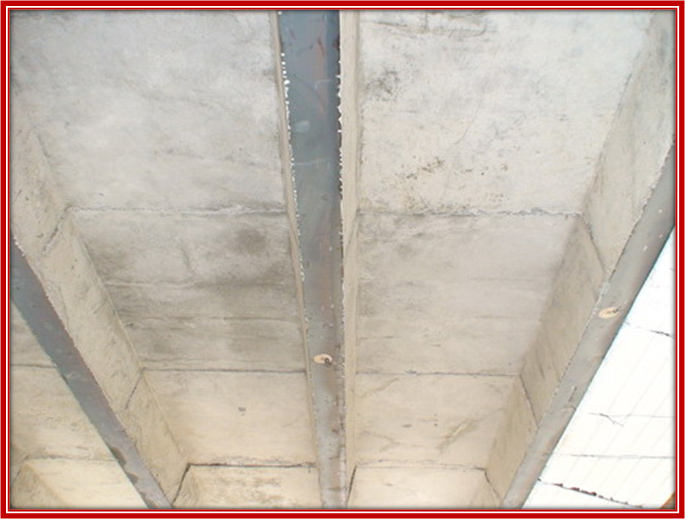

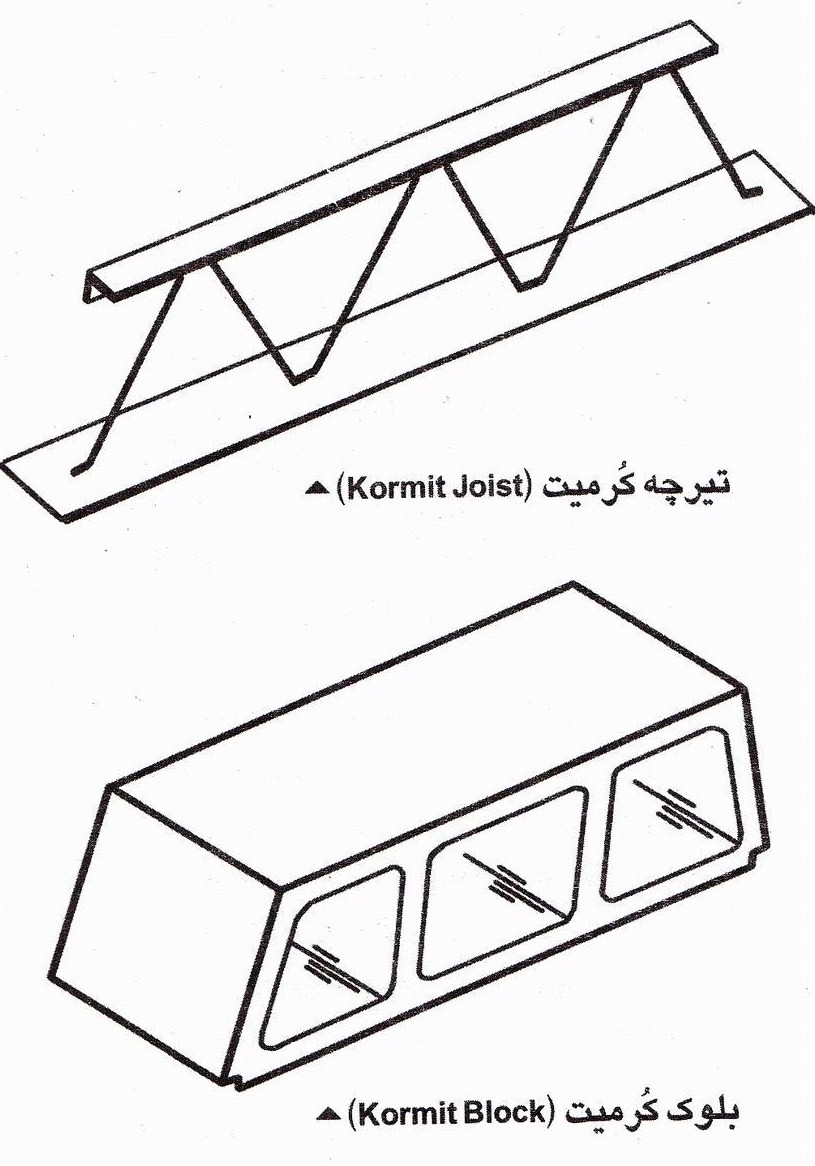

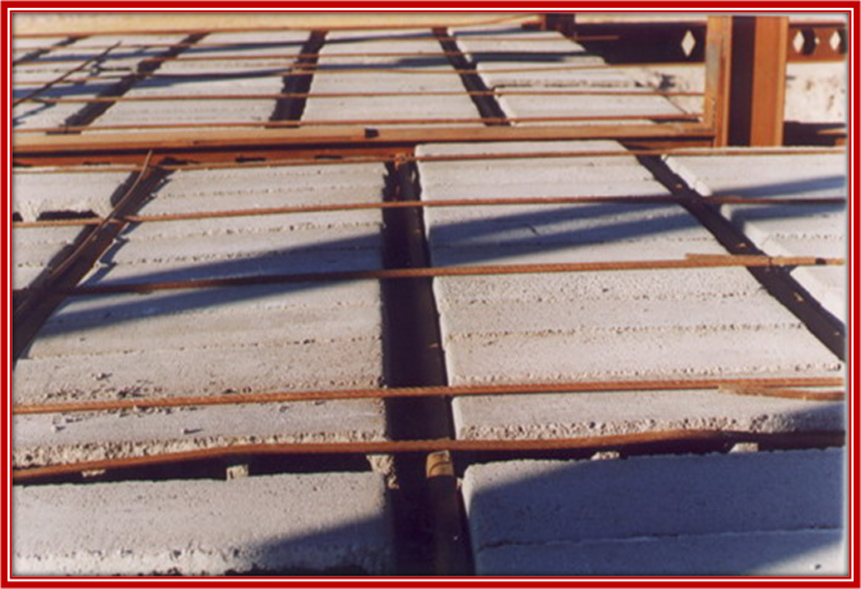

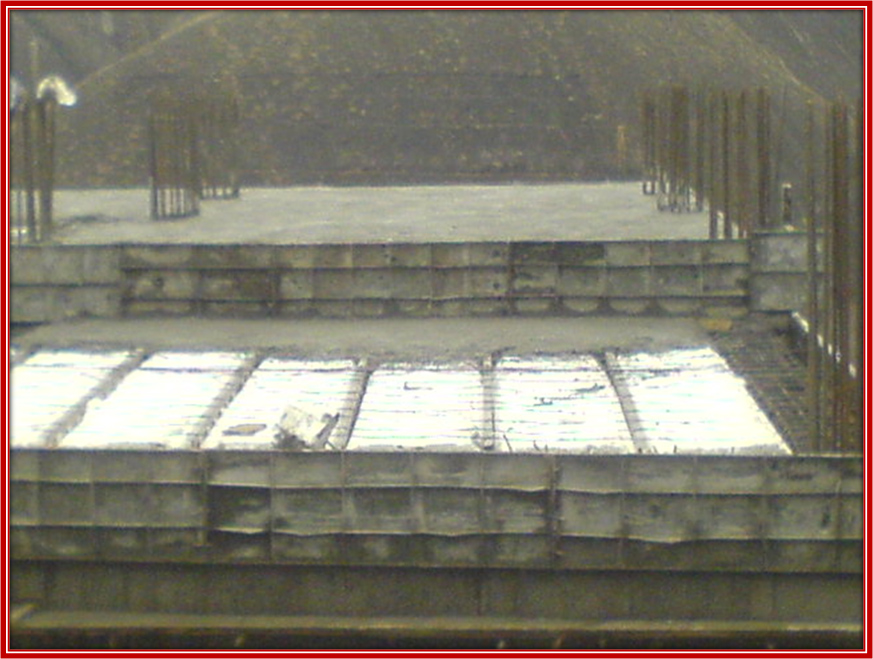

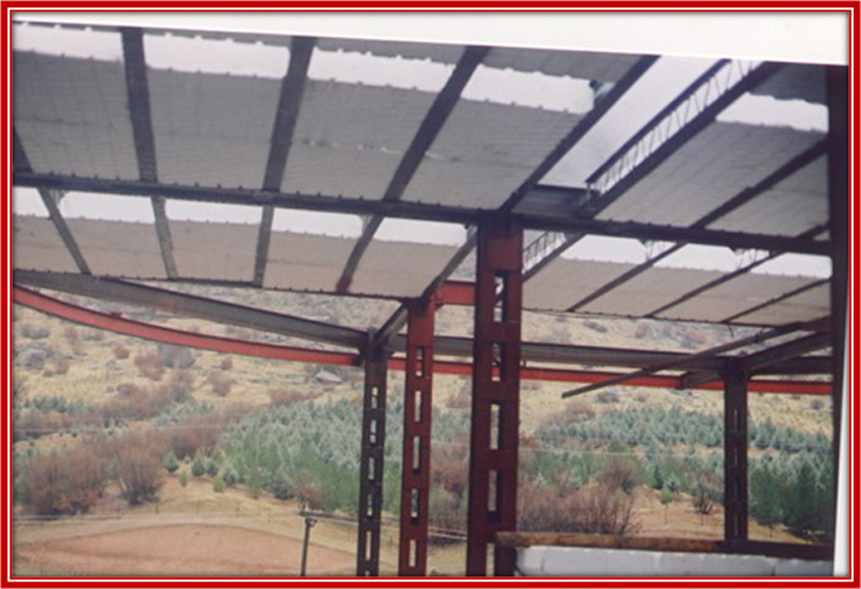

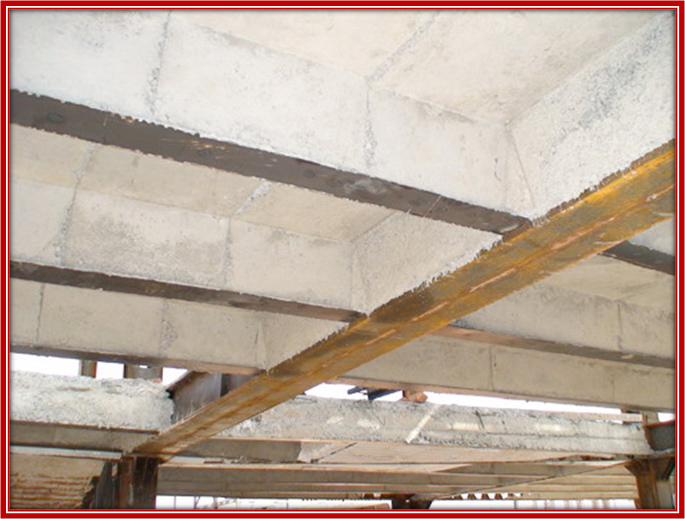

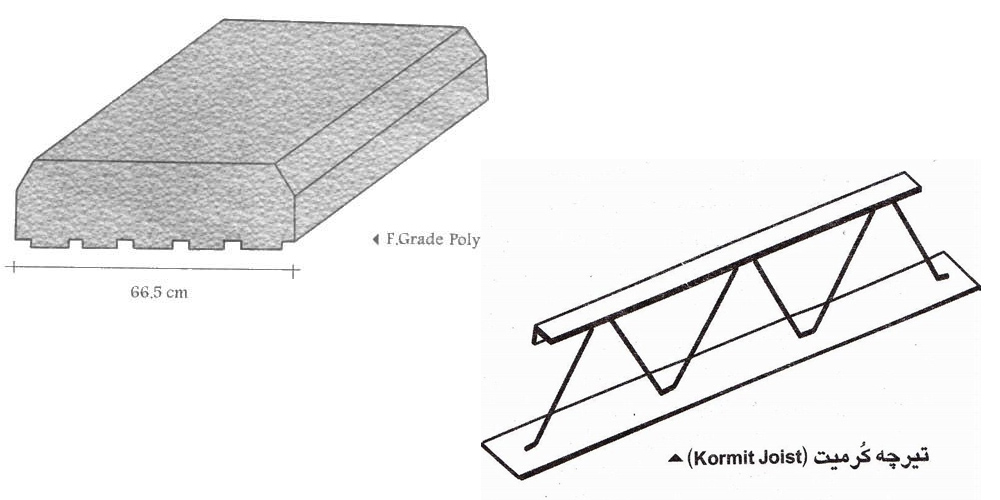

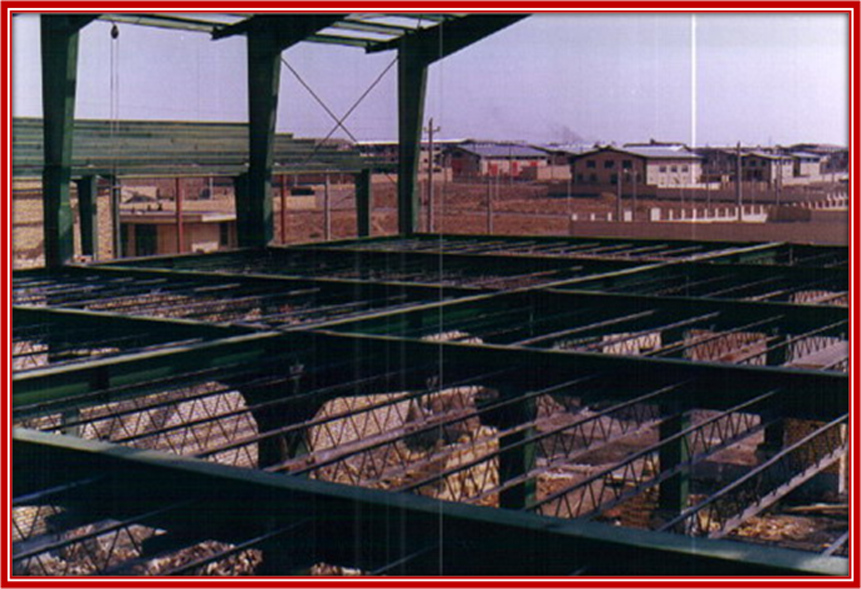

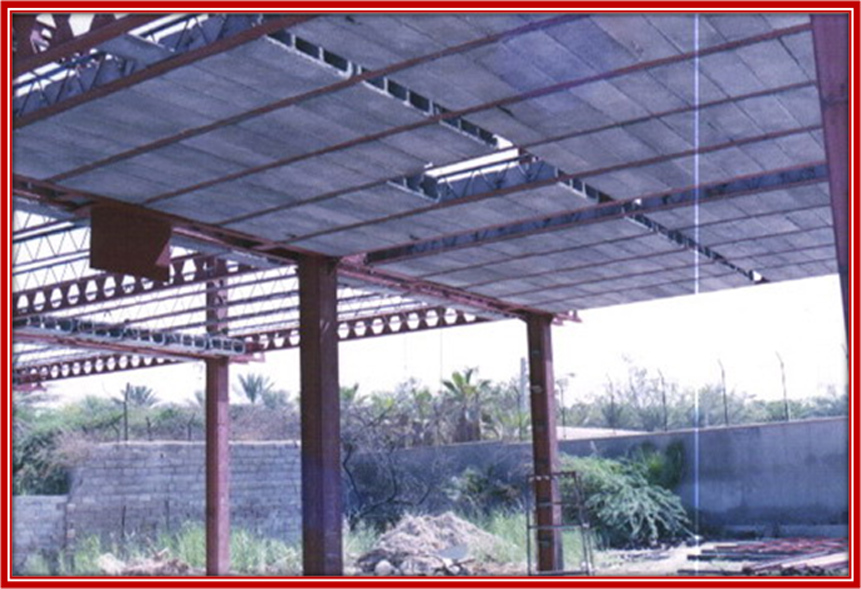

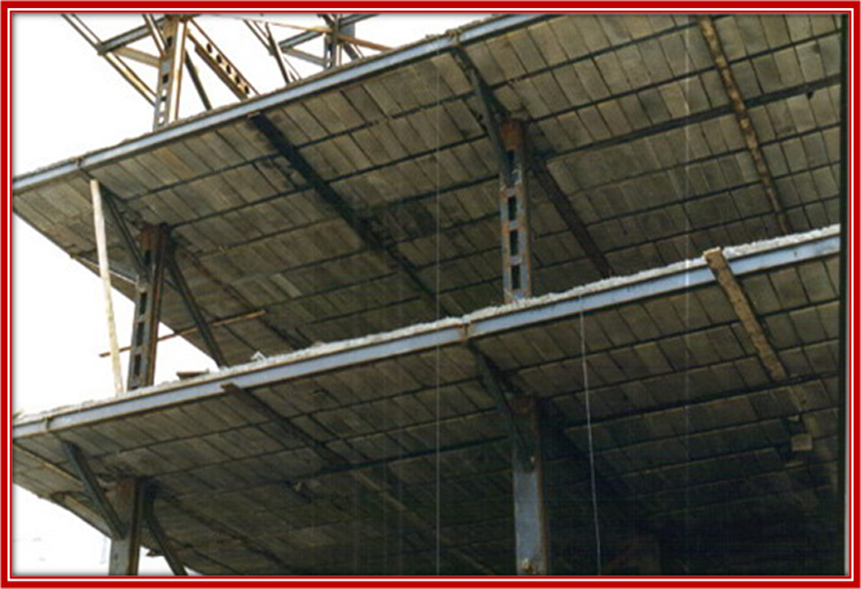

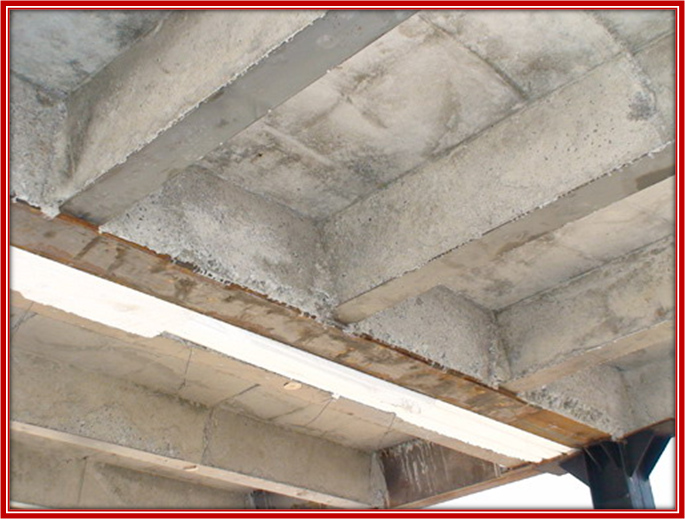

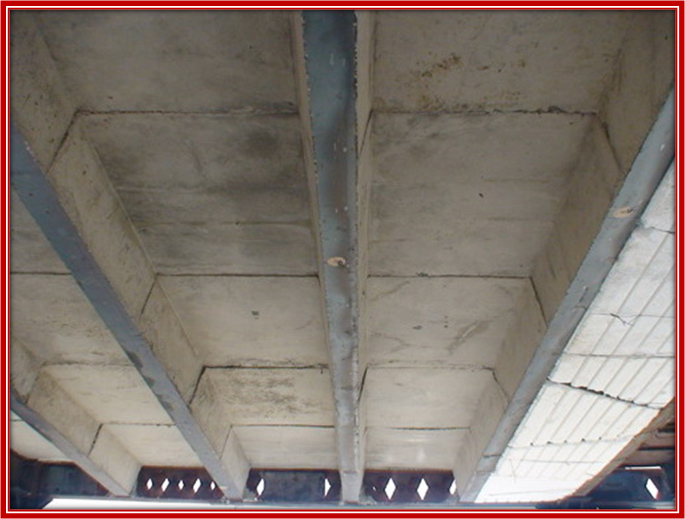

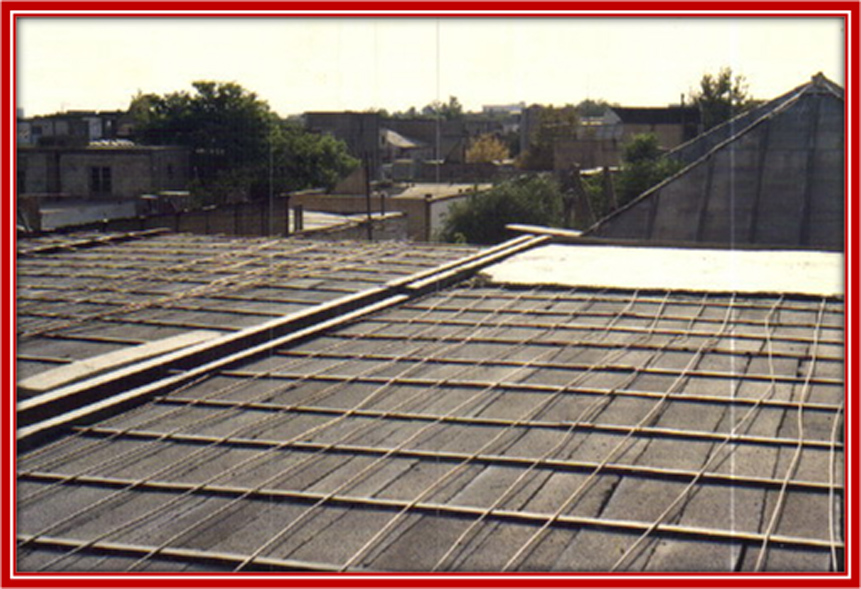

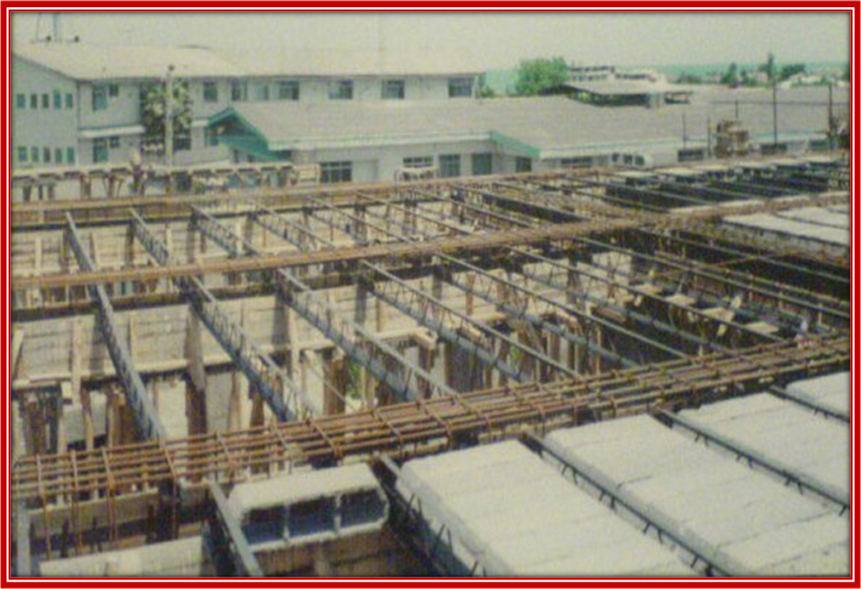

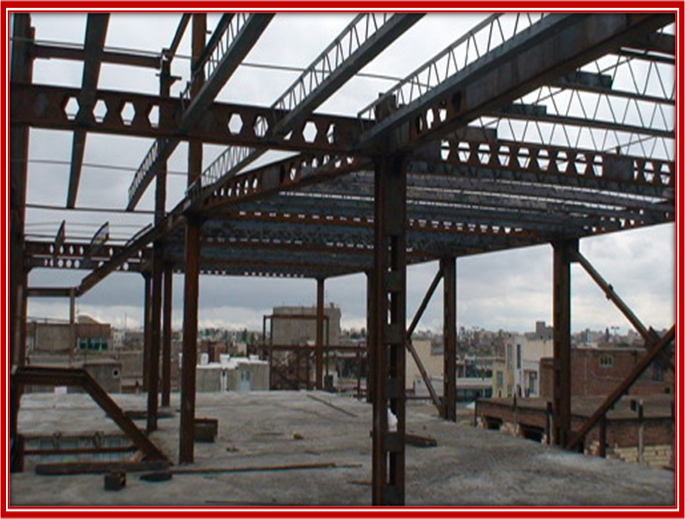

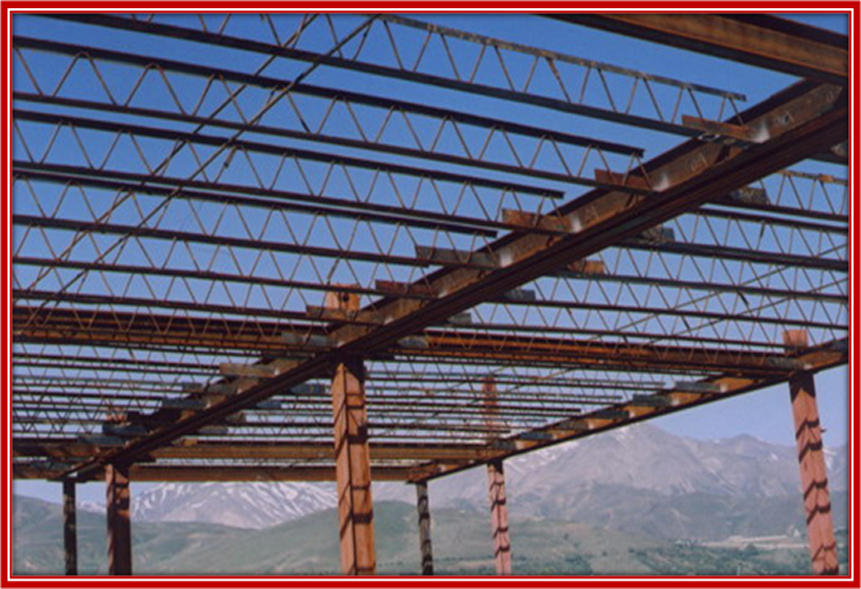

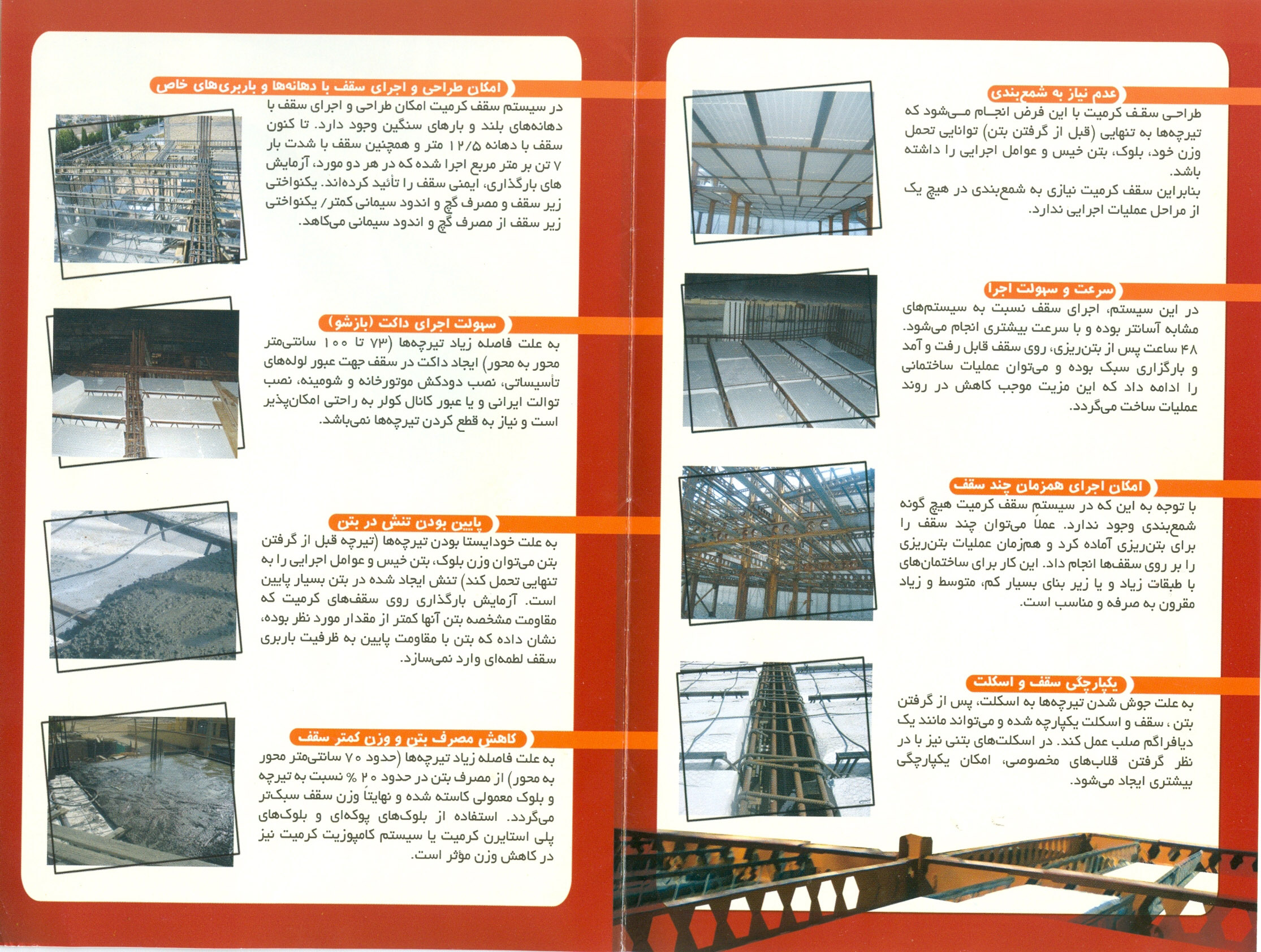

sam arch 55,878 اشتراک گذاری ارسال شده در 28 آبان، ۱۳۹۰ اين سقف در سال 1362 ، توسط آقاي مهندس محمد جعفر كرمي ،ثبت اختراع شده ودر سال 1375 ، آئين نامه جزئيات اجرايي سقف كرميت توسط ايشان منتشر شده است ، علاوه برآن بروشورهاو كاتالوگ هاي فني وتبليغاتي مختلفي دراين زمينه ، توسط شركت كروميت پارس به چاپ رسيده است . وسرانجام در سال 1381 ، نشريه شماره 151 سازمان مديريت وبرنامه ريزي كشور ، تحت عنوان « راهنماي طراحي واجراي سقف تيرچه هاي فولادي با جان باز در تركيب بابتن » منتشر شده است ، تا حداقل ضوابط ومعيارهاي لازم براي طراحي واجراي اين گونه سقف هاي خود ايستا را بيان نمايد . سقف هاي تيرچه فولادي با جان باز در تركيب با بتن ، از اجزاي اصلي به شرح زير تشكيل ميشوند : 1-تيرچه فولادي با جان باز 2 -بلوك 3-ميلگرد افت وحرارت 4-كلاف عرضي 5-بتن پوششي در جا 3 نقل قول لینک به دیدگاه

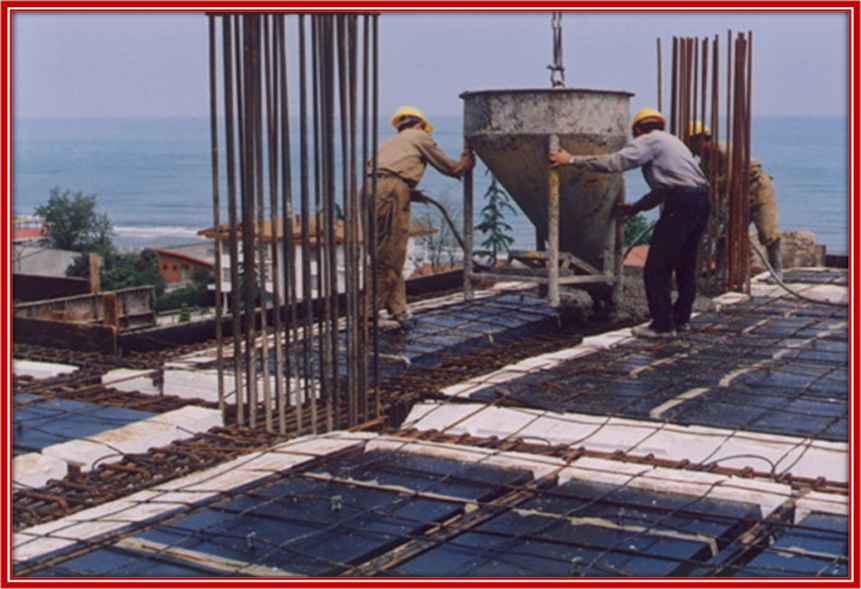

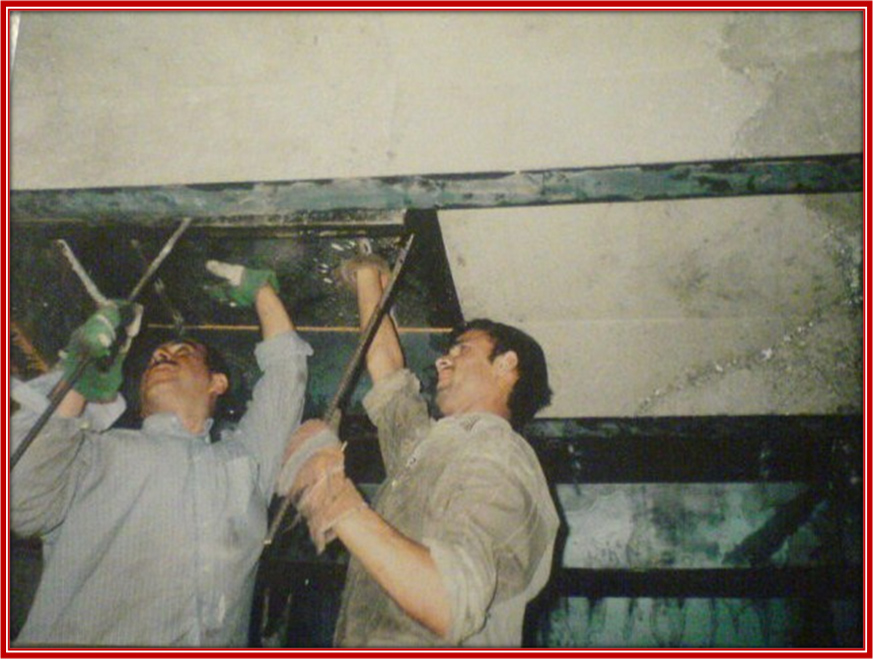

sam arch 55,878 اشتراک گذاری ارسال شده در 28 آبان، ۱۳۹۰ نکات بسیار مهم درخصوص سقف كرميت : 1- تيرچه هاي كرميت بصورت خود ايستا طراحي مي شوند . خود ايستا بودن تيرچه ها ، باعث بي نيازشدن سقف از جك ها و شمع هاي نگهدارنده سقف مي شود . اما از طرفي موجب ميشود تا تيرچه ها بگونه اي طراحي شوند كه تا قبل از گرفتن بتن ، به تنهايي وبدون كمك بتن ، وزن خود وبتن تازه وقالبهاو... را تحمل كنند واين در واقع بدين معني است كه تيرچه كروميت مجبور است تنها بخاطر مرحله اول باربري خود ( قبل از گرفتن بتن ) ، سنگين تر از آنچه در نهايت به آن نياز است طراحي شود 2- اين سقف نياز به سقف زن ماهر وعوامل اجرايي آموزش ديده دارد که این امر از سوی نمایندگان شرکت کرمیت پارس در سراسر کشور تحت نظارت دقیق می باشد . 3-تولید بدون محاسبه ازسوی عده ای سود جو که هیچگونه وابستگی به شرکت کرمیت پارس ندارند ( کلیه تیرچه های ساخته شده از سوی شرکت کرمیت پارس دارای برچسب طلایی شرکت کرمیت بهمراه شماره سریال می باشد ) سبب مشکلات سازه ای در ساختمانها خواهد گردید چون بدون انجام محاسبات و فقط تکیه بر بعضی از جداول تولیدات غیر اصولی انجام می دهند . 3 نقل قول لینک به دیدگاه
