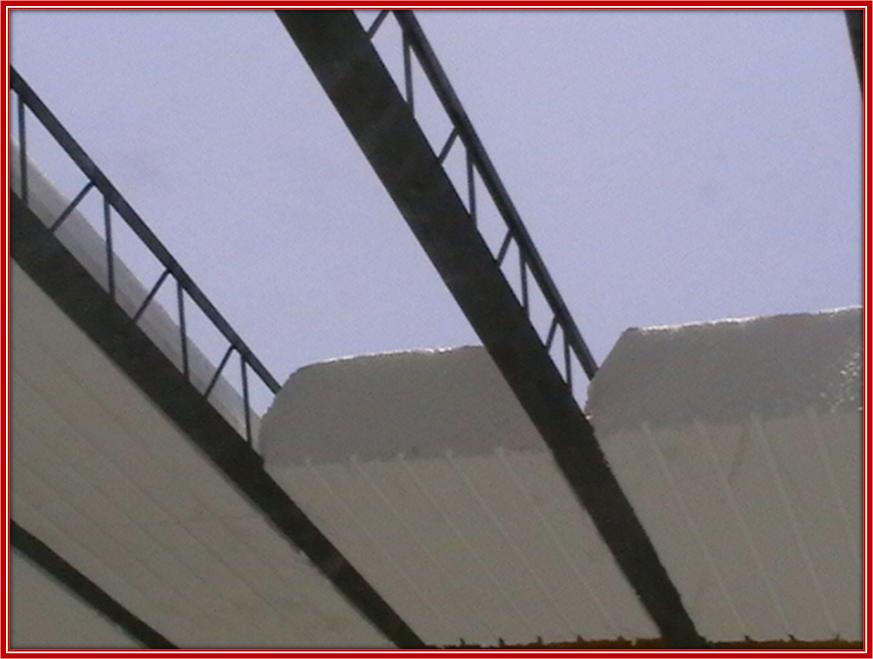

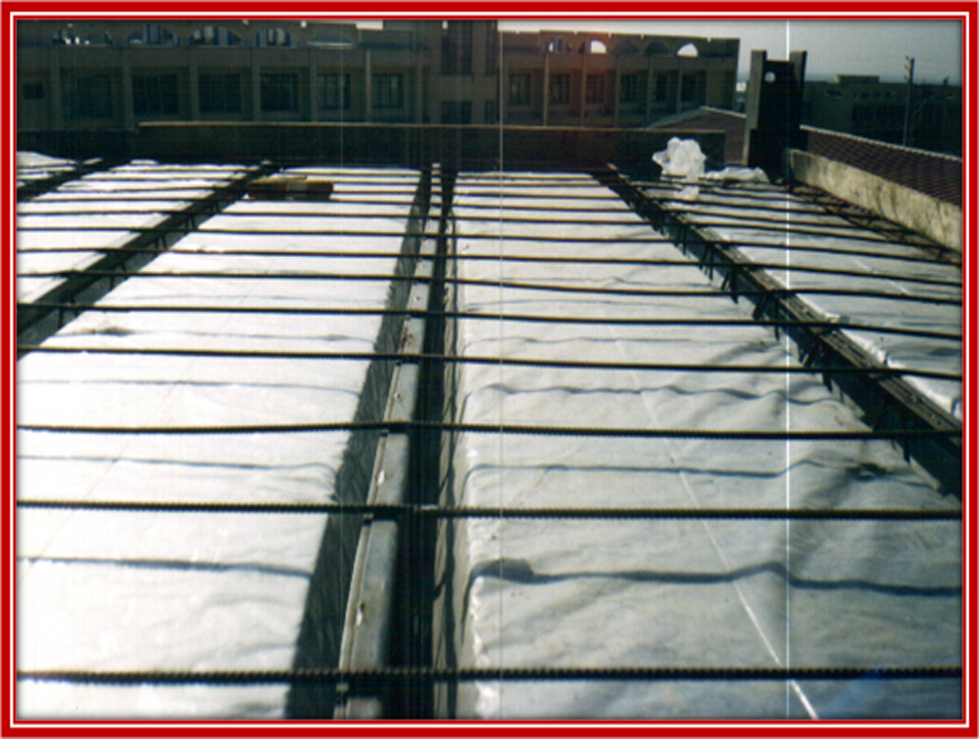

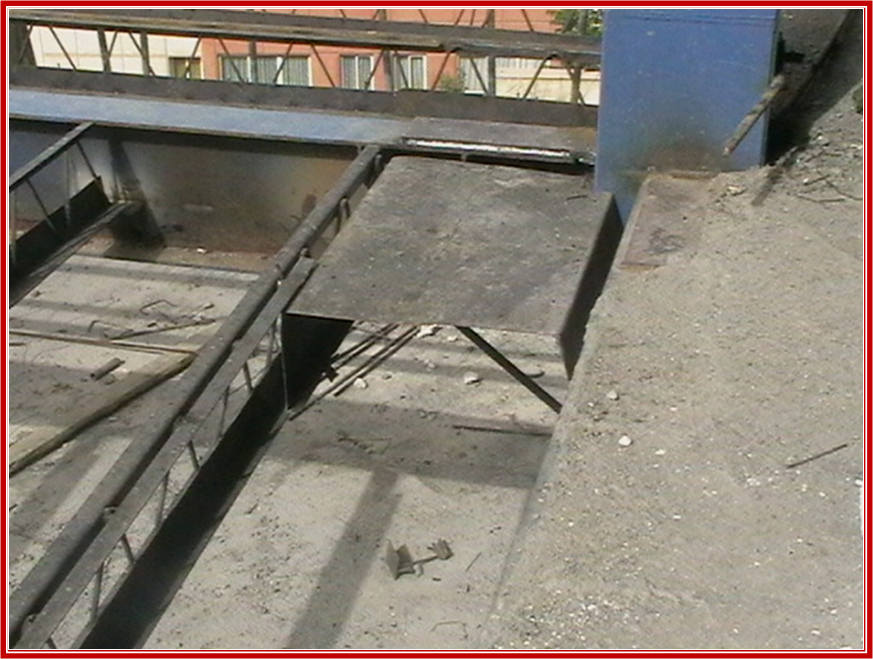

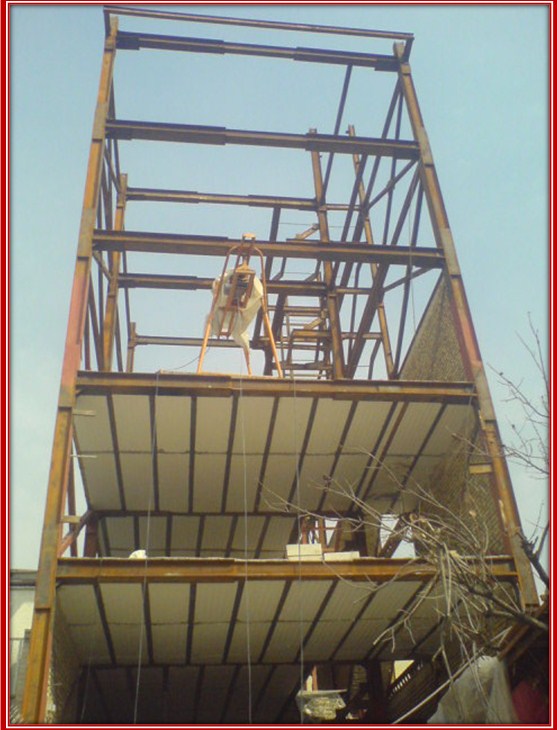

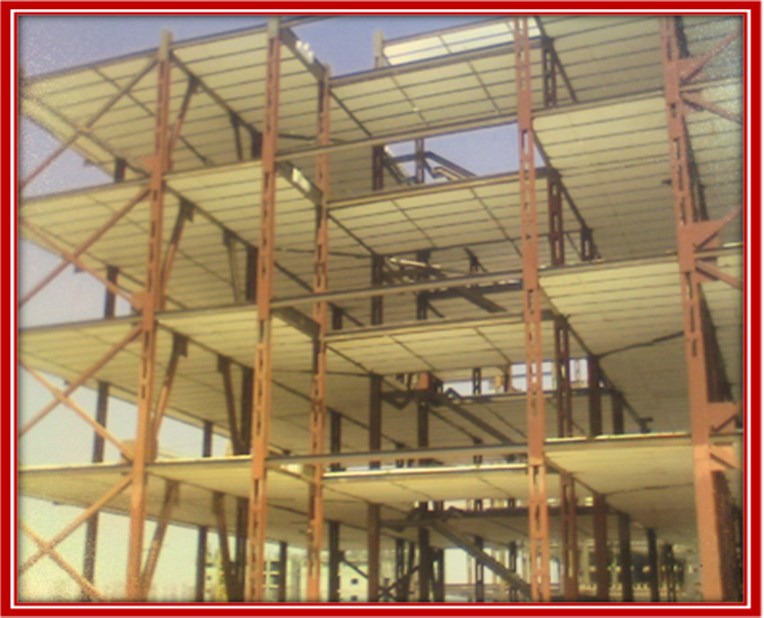

مبتكر و سازنده اين سقف ،‌آقاي مهندس نيازي ميباشد كه دومقاله توسط ايشان و مهندس مهدي حاج اسماعيلي كارشناس بخش سازه مركز تحقيقات ساختمان و مسكن ، تحت عناوين زير به چاپ رسيده است .

1-سبك سازي ساختمان با استفاده از سقف سبك نيازيت سقف نهمين همايش توسعه مسكن در ايران مهر ماه 1381 .

2-ارتقاي كيفيت طراحي وساخت سقف ساختمانهاي موجود در راستاي سبك سازي وبهينه سازي مصرف انرژي .

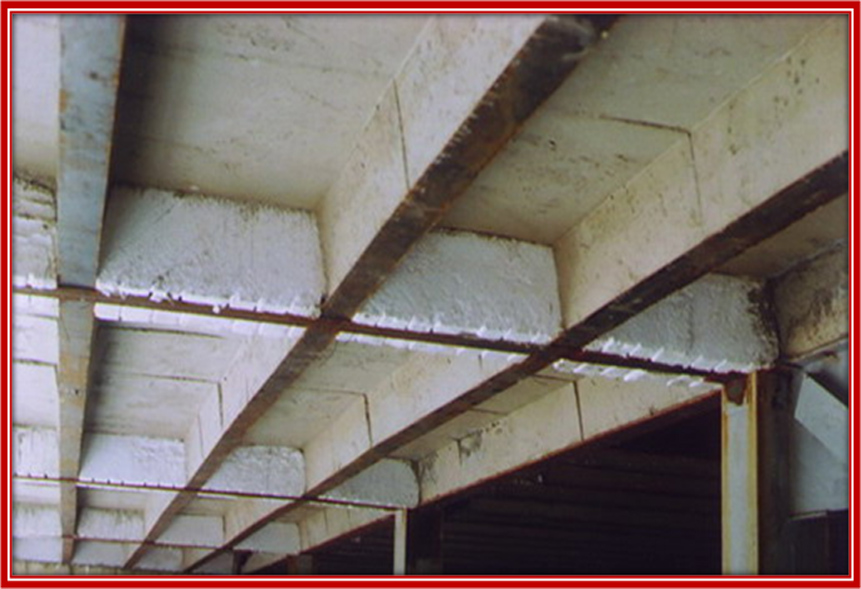

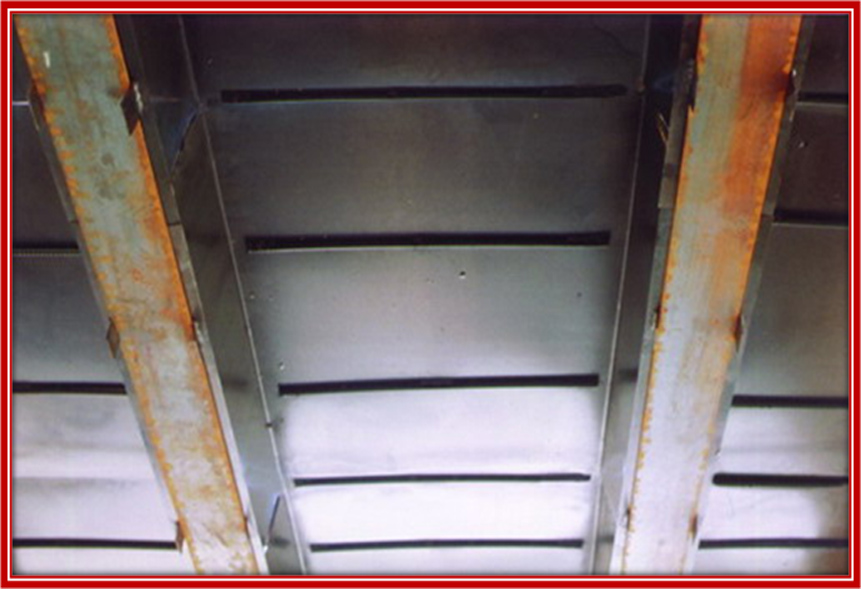

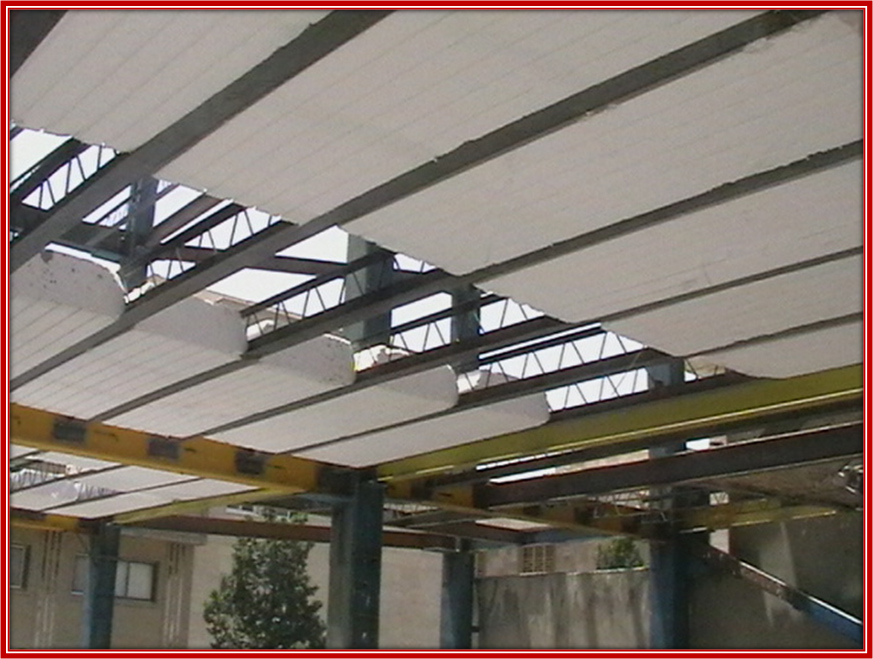

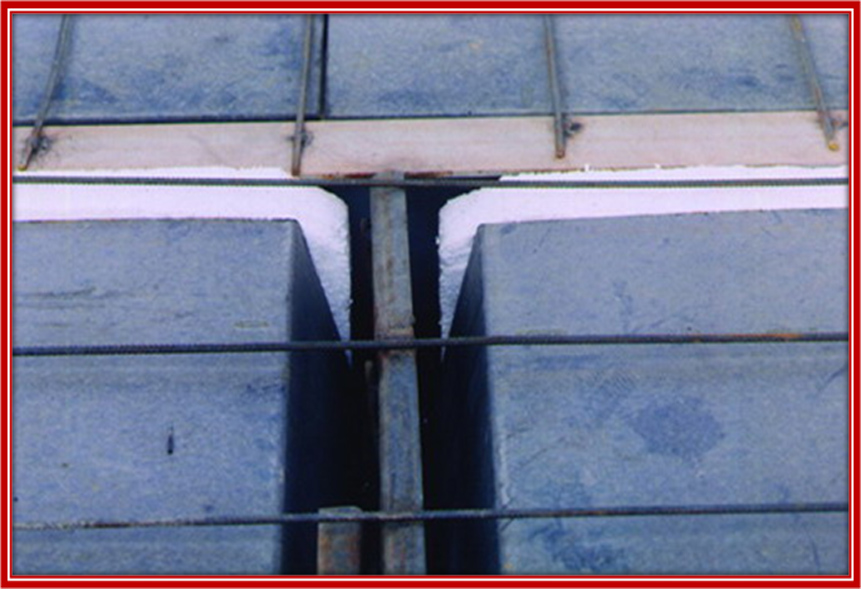

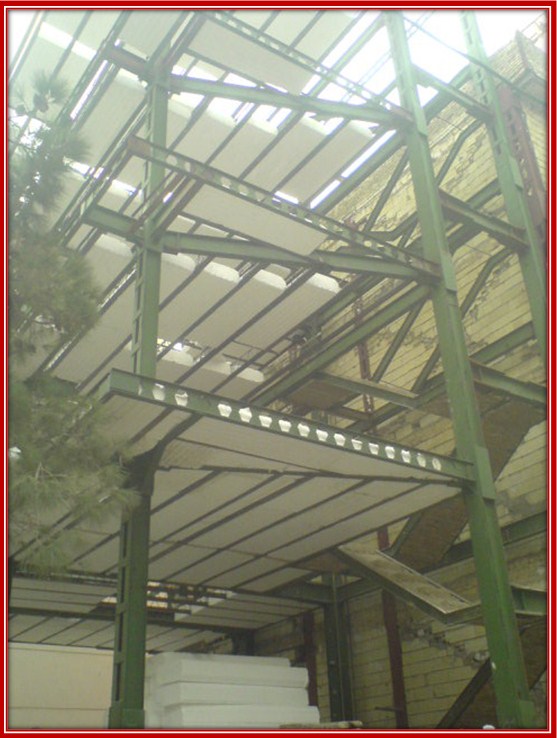

اجزای تشکیل دهنده نیازیت سقف



1- تيرچه هاي فولادي






2-بلوك نيازيت








3- بلوکهای پلی استایرن








4- دال بتني









ویژگيهاي سقف نيازيت





محاسن



1-تيرچه هاي سقف نيازيت ، بدليل فلزي بودن ، شكننده نيستند ، حمل ونقل و انبار كردن آنها آسانتر است و ضايعات كمتري دارند ومدت زمان لازم جهت ساخت تيرچه هاي فلزي در مقايسه با تيرچه هاي بتني ، با توجه به اينكه ، تيرچه هاي بتني بايد به مدت هفت روزدر حوضچه هاي اب نگهداری شود،کمتر است.( حدود 60% نسبت به تيرچه هاي بتني سبكتر ميباشند .)

2-بعلت امكان استفاده از نيازيت سقف در دهانه هاي بالا ، محدويت هاي معماري در اين سقف ، نسبت به سقف تيرچه بلوك كمتر شده است .

3-مي توان با برش دادن بلوك پلي استايرن، لوله كشي هارا از داخل سقف و از فضاي خا لي تيرچه ها عبور داد، بدين ترتيب مي توان ازاضافه وزني كه پوكه ريزي در سقف تيرچه بلوك به سازه تحميل مي كرد، در اين سقف صرفنظر شود. كه البته اين عمل مشكل بزرگي به همراه مي آورد كه در قسمت 6 به آن اشاره مي شود .

4-استفاده از دو لايه بلوك با جنس هاي متفاوت يعني پلي استايرن وگچ ،‌هر كدام به نوبه خود در عايق نمودن سقف دربرابر صدا و جلوگيري از اتلاف انرژي حرارتي – برودتي موثر مي باشند.

بلوك هاي گچي زيرين،محافظ مناسبي براي بلوك هاي پلي استايرن در مواقع آتش سوزي ميباشند ودر ضمن با استفاده از بلوكهاي گچي در لايه زيرين سقف ، پيوستگي و چسبندگي به مراتب مناسب تري بين سقف سازه اي ونازك كاري آن پديد مي آيد .

درضمن استفاده از بلوك پلي استايرن ، مشكل جذب شيره بتن توسط بلوک وپايين آمدن كيفيت بتن مرتفع شده است .

5-تيرچه هاي اين سقف نيز ، مانند تيرچه هاي سقف کرومیت خود ایستا بوده و بی نیاز از شمع بندی می باشد.

6-طبق نظر مبتکر سقف، این سقف، نسبت به سقف تيرچه بلوك حدود 50% سبكتر شده است. كه البته ،بعلت استفاده از تيرچه هاي فلزي وزن سقف مقداري كمتر شده است ودر ضمن سبكتر شدن سقف بعلت عبور تاسيسات از داخل سقف سازه اي اشتباه بزرگي است، چون در صورت بروز مشكل براي لوله هاي تاسيسات، دسترسي به آنها رابسيار مشکل وبعضا غیر ممکن می سازد.‏‎‎

در ضمن تصور ميشود كه سبكي 50درصد ي نيازيت سقف نسبت به سقف تيرچه بلوك بادر نظر گرفتن بلوكهاي سفالي ويا حتي بتني درمحاسبه وزن سقف تيرچه بلوك انجام گرفته است بنابراين اين مقايسه اشتباه است ، چون درسقف تيرچه بلو ك نيز، امكان استفاده از بلوكهاي پلي استايرن مي باشد .



معايب





1-استفاده ازدوسری بلوك بطور همزمان، موجب طولاني تر شدن زماني كه صرف بلوك ها مي شود، خواهد شد. بعبارتي ديگر خريداري، حمل، انبار كردن و نيز چيدن بلوكها برروي سقف، بجاي اينكه فقط در مورد بلوك سفالي يا فقط در مورد بلوك بتني در سقف تيرچه بلوك انجام شود، حال بايد در مورد دو سري بلوك ( گچي و پلي استايرن ) انجام گيرد.

2-همانند سقف كروميت، خود ايستابودن تيرچه ها، منجر به مصرف فولاد مضاعف در تيرچه ها ميشود.











لینک به دیدگاه

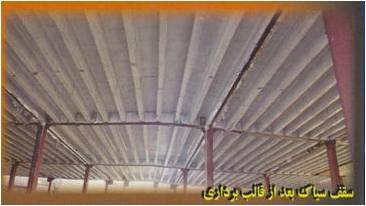

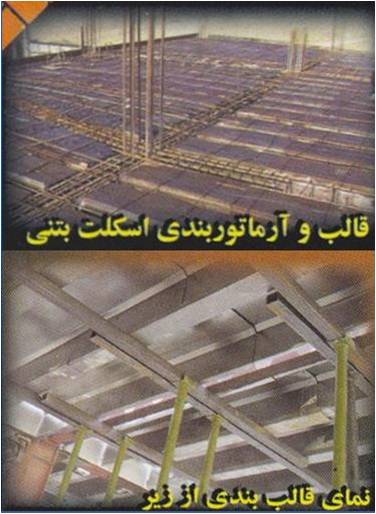

سياك بام اينگونه آغاز گرديد .

براي اجراي سقف تيرچه بلوك ، در زير تراز سقف با تخته هاي نئوپان يك سطح تراز ايجادشد سپس روي آن با بلوكهاي يونوليتي وبا فواصل 10 سانتي متر از يكديگر ،‌شكل كلي سقف تشكيل شد . در مرحله بعد با قراردادن تيرچه بدون فندوله وسپس ميلگرد حرارتي ، ميلگرد گذاري به انجام رسيد . سپس بتن ريزي انجام شد. وپس از 7روز قالب ها راباز كرده ويونوليت ها رااز سقف خارج كردند

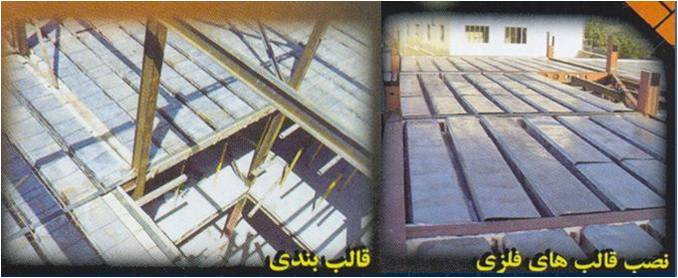

مراحل اجراي سقف سياك



1-بستر سازي درتراز زير سقف با استفاده از قوطيهاي فلزي وجكهاي فلزي با قابليت تنظيم ارتفاع براي ترازنمودن بسترمناسب براي كارگذاري قالبهاي فلزي.




2-كارگذاري قالب هاي فلزي در جهت تير ريزي مطابق بانقشه هاي محاسباتي سازه

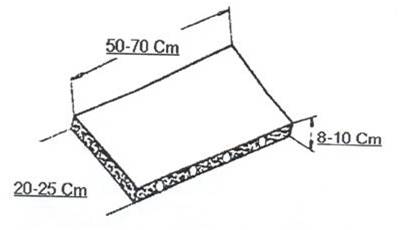

3-نصب لقمه هاي بتني پيش ساخته در داخل قالب ها جهت كنترل پوشش كامل وزيرين ميلگرد ها .

4-ميلگردگذاري درداخل قالبها ، مطابق با نقشه ها ومحاسبات سازه اي .










5-نصب يونوليتها ي 7×7‌×10 سانتيمتر جهت ايجاد حفره هاي عبور تاسيسات عمود برتيرچه .

6-بتن ريزي سقف

7-قالب برداري








8-عبور تاسيسات

9-نصب هر نوع سقف كاذب دلخواه












ويژگیهاي سقف سياك



1-كاهش بار سقف

2- افزايش مقاومت سقف و سازه :

3-كاهش زمان ساخت يا افزايش سرعت دراجرا :

4-ویژگیهای اقتصادی



محدودیت ها



1-نیاز سقف به شمع بندی(خود ایستا نبودن سقف)،باعث عدم توانایی در اجرای همزمان سقف طبقات می شود.

2-انحصاری بودن اجرای سقف سیاک.







لینک به دیدگاه

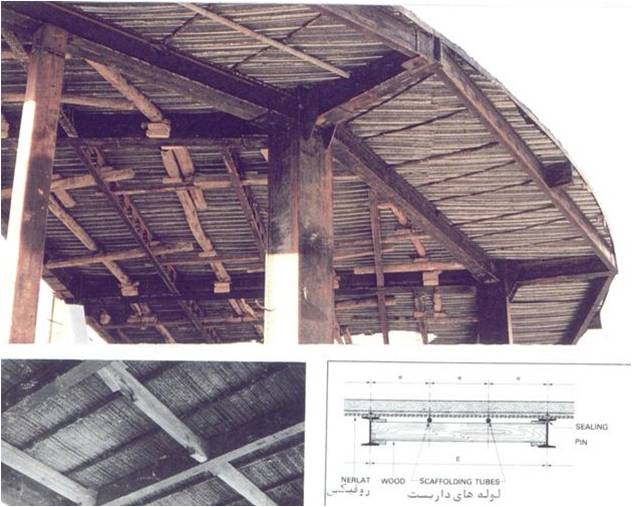

تعريف : روفيكس صفحه فلزي مشبكي است كه داراي هفت ناوداني به شكل V و تعداد حداقل 7000 شبكه در هر متر مربع مي‌باشد.

تاريخچه : بيش از چهل و پنج سال است كه در كشورهاي اروپايي از اين محصول استفاده مي‌شود. روفيكس در ابتدا به صورت سقف كاذب مسلح (بدون نياز به شبکه آرماتور) مورد استفاده قرار گرفت . با بستن روفيكس به زير تيرهاي فرعي توسط مفتول فلزي ديگر نيازي به نصب شبكه آرماتور براي نگهداري سقف كاذب وجود نداشت و اين خود موجب صرفه‌جويي در مصرف مصالح و همينطورباعث سرعت و سهولت در اجرا مي‌شد.



مشخصات :‌



ورق اوليه: ورق رول به ضخامت 0.8 ميليمتر از نوع فولاد مباركه ST- 12

ـ انواع : در دو نوع روغني و گا لوانيزه.

ـ ابعاد : عرض 82 سانتيمتر و طول حداكثر 12 متر.

ـ وزن : حدود 4 كيلوگرم در متر مربع

- بتن: متراكم كردن بتن نيز به راحتي توسط تخته ماله امكان پذير است. اسلامپ مناسب براي بتن دال بين 3 الي 5 سانتيمتر مي‌باشد.









امتيازات سقف روفيكس



1 ـ سهولت اجرا

2 ـ سرعت

3 ـ سهولت حمل و نقل ، و حجم ناچيز ضايعات

4 ـ افزايش استحكام سازه
















لینک به دیدگاه

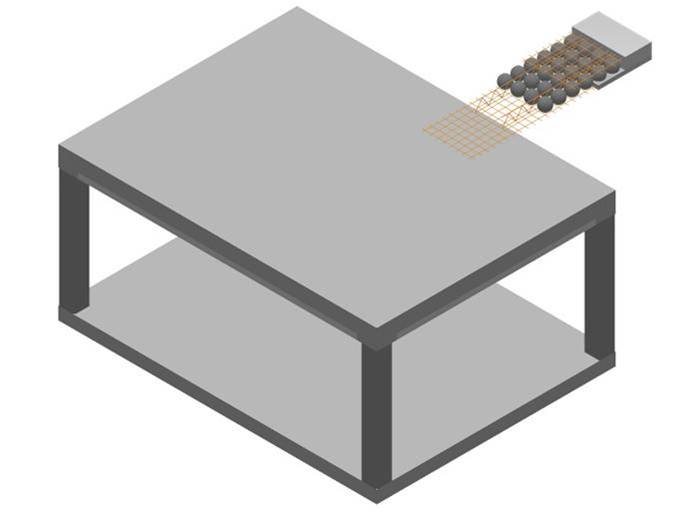

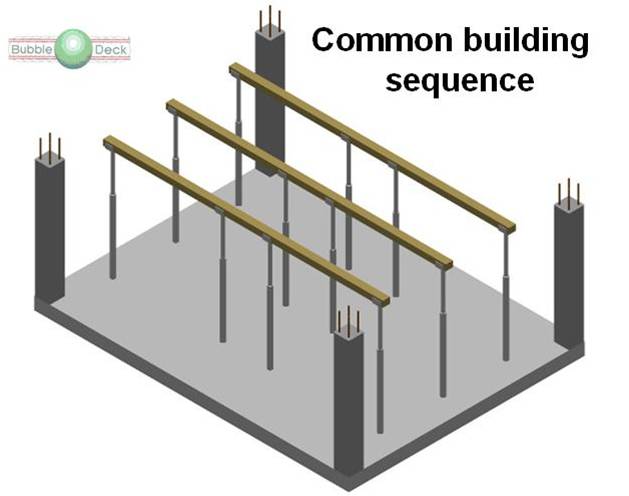

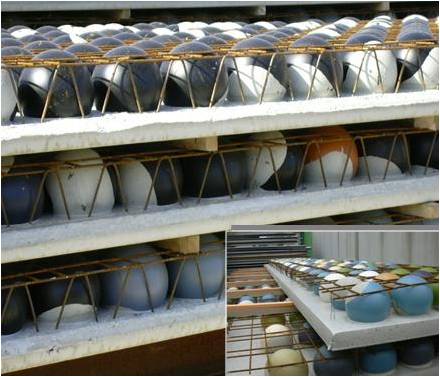

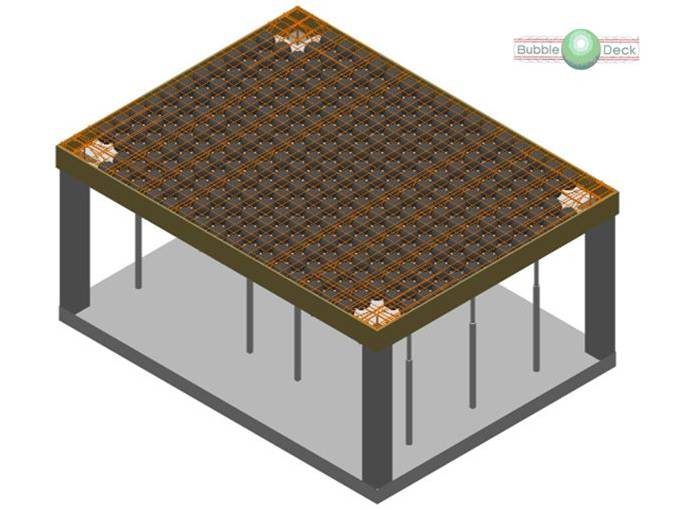

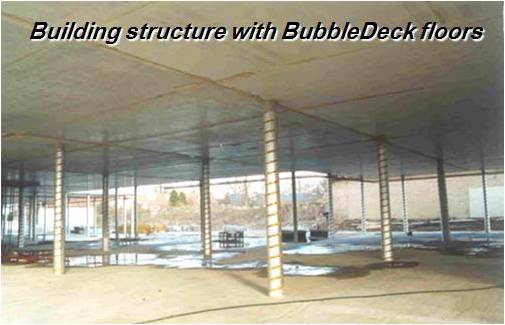

دیافراگم بادکنی سیستمی مبتنی بر فن آوری ترکیبی پیوند هوا و فولاد می باشد. این سیستم دال دو طرفه مجوفی است که در آن استفاده از توپ های پلاستیکی باعث حذف بتن غیر باربر می گردد. با انطباق شکل هندسی این توپ ها و پهنای موثر توری مشبک ، مدول بتنی بهینه ای به دست می آید که باعث ایجاد کارائی ماکزیمم و همزمان آن در نواحی لنگر حداکثر ، می گردد.





















این ساختار در نتیجه شکل هندسی دو مولفه مشخص سازه ای به ترتیب زیر به وجود می آید :

الف – توری مشبک تقویتی جوش شده ( در بالا و پایین )

ب – توپ های پلاستیکی مجوف ( در وسط )

مزایای این سیستم در مقایسه با دال بتنی

1-صرفه جویی در مصالح مصرفی در سقف

2-مقاومت در برابر زمین لرزه

3-کاهش وزن سقف

4-با در نظر گرفتن جرم یکسان در مقایسه این دو سقف ، صلبیت سقف بادکنکی سه برابر دال بتنی توپر می باشد.

5-مقاومت در برابر آتش

6-برای هر ترکیب دلخواه دهانه و ضخامت ، دال مجوف بادکنکی ، 5 تا 16 درصد ارزانتر از دال توپر تمام می شود.

7-نتایج مطالعات و آزمایش های صورت پذیرفته تصدیق می نماید که این سیستم سازه ای توزیع بار را به نحو بهتر و بهینه تری از انواع دیگر دال های مجوف صورت می دهد . به علت داشتن ساختار و رفتار سه بعدی و هدایت جریان بار کره های پلاستیکی تو خالی هیچ اثر منفی نداشته و باعث هیچگونه اتلاف مقاومتی نمی گردد.

8-تجربیات عملی ، تاثیر مثبت تو پ ها را در فرآیند گیرش بتن نشان می دهد. ( توپ های پلاستیکی مشابه افزودنی های پلاستیکی بتن ، عمل می کنند)

9-مقاومت و رفتار خمشی

10- مقاومت برشی

11- خزش

12- کاهش هزینه های حمل و نقل

13- زمان کوتاهتر ساخت ( 20% - 40% )

14- عمر مفید و طولانی تر ساختمان

15- در مقایسه به عمل آمده بین این نوع دال و دال توپر ، این نتیجه حاصل شده است که قابلیت عایق صوتی بودن این نوع دال ، دست کم به میزان dB 1 بیشتر از دال توپر می باشد. (مهم ترین علت این امر وجود فضای مجوف در المانهای میانی این نوع دال می باشد.)













لینک به دیدگاه
  • 1 سال بعد...

[h=2]کناف[/h]

سقف های کاذب کناف D11- Click - D131I

سقف های کاذب با سازه دو طرفه D112I (A

اجزا ساختار D112I (A

معیارهای طراحی

مرور ساختار

مبانی محاسبه زیرسازی سقف کاذب نوع D112I

جزئیات اجرائید D112I (A

مراحل نصب





سقف های کاذب با سازه یک طرفه D112I (B

معیارهای طراحی

مرور ساختار

جزئیات اجرایی D112I (B

مراحل نصب

طریقه ساخت و نحوه نصب

سقف کاذب D112I - براورد مصالح



سقف کاذب D112

احزا ساختار D122

معیارهای طراحی

مرور ساختار

مبانی محاسبه زیر سازی سقف کاذب نوع D112

جزئیات اجرائی D112

سقف کاذب D112- براورد مصالح





سقف های مشبک Click

اجزا ساختار Click

معیارهای طراحی

مرور ساختار



منحنی های جذب صوت تایل های آکوستیک

طرح های مختلف تایل های آکوستیک گچی

مراحل نصب

سقف های کاذب خود ایستا D131I

سقف کاذب D131I - براورد مصالح

لینک به دیدگاه

مزاياي سقف کرميت





  • کاهش هزينه
  • امکان حذف کش ها
  • سرعت و سهولت اجرا
  • عدم نياز به شمع بندي
  • پايين بودن تنش در بتن
  • سهولت اجرا داکت (بازشو)
  • حذف رد فولاد در زيرسقف
  • امکان اجراي همزمان چند سقف
  • مقاومت نهايي و شکل پذيري بالا
  • يکنواختي زير سقف (مصرف گچ و خاک کمتر)
  • امكان نظارت بر اجراي سقف در طول عمليات اجرايي
  • کاهش مصرف بتن و وزن کمتر سقف (حدود 20%)
  • يکپارچگي سقف و اسکلت (مقاومت در طول اجراي سقف)
  • امکان طراحي و اجراي سقف با دهانه ها و باربري هاي خاص





عدم نياز به شمع بندي

طراحي سقف کرميت با اين فرض انجام مي شود که تيرچه ها به تنهايي (قبل از گرفتن بتن) توانايي تحمل وزن خود، بلوک، بتن خيس و عوامل اجرايي را داشته باشند. بنابراين سقف کرميت نيازي به شمع بندي در هيچ يک از مراحل عمليات اجرايي ندارد.



سرعت و سهولت اجرا

در اين سيستم، اجراي سقف نسبت به سيستم هاي مشابه آسانتر بوده و با سرعت بيشتري انجام مي شود. 48 ساعت پس از بتن ريزي، روي سقف قابل رفت و آمد و بارگذاري سبک بوده و مي توان عمليات ساختماني را ادامه داد که اين مزيت موجب سرعت در روند عمليات ساخت مي گردد.



امکان اجراي همزمان چند سقف

با توجه به اين که در سيستم سقف کرميت هيچ گونه شمع بندي وجود ندارد. عملا" مي توان چند سقف را براي بتن ريزي آماده کرد و هم زمان عمليات بتن ريزي را بر روي سقف ها انجام داد.

اين کار براي ساختمان هاي با طبقات زياد و يا زيربناي کم بسيار مقرون به صرفه و مناسب است.



يکپارچگي سقف و اسكلت

به علت جوش شدن تيرچه ها به اسکلت، پس از گرفتن بتن، سقف و اسکلت يکپارچه شده و مي تواند مانند يک ديافراگم صلب عمل کند. در اسکلت هاي بتني نيز با در نظر گرفتن قلاب هاي مخصوصي، امکان يکپارچگي بيشتري ايجاد مي شود.



امکان حذف کش ها

با توجه به يکپارچگي سقف و اسكلت، مي توان کش ها (اعضاي غيرباربر) را حذف کرد . حذف کش ها علاوه بر صرفه جويي در مصرف فولاد باعث يکنواختي بيشتر زير سقف شده و عمليات نازک کاري را به حداقل مي رساند.



پايين بودن تنش در بتن

به علت خود ايستا بودن تيرچه ها(تيرچه قبل از گرفتن بتن مي تواند وزن بلوک، بتن خيس و عوامل اجرايي را به تنهايي تحمل کند) تنش ايجاد شده در بتن بسيار پايين است .

آزمايش بارگذاري روي سقف هاي کرميت که مقاومت نهايي بتن آنها کمتر از مقدار مورد نظر بوده نشان داده که بتن با مقاومت پايين به ظرفيت باربري سقف لطمه اي وارد نمي سازد.



امکان طراحي و اجراي سقف با دهانه ها و باربري هاي خاص

در سيستم سقف کرميت امکان طراحي و اجراي سقف با دهانه هاي بلند و بارهاي سنگين وجود دارد. تاکنون سقف با دهانه 5/12 متر و همچنين سقف با شدت بار 7 تن بر متر مربع اجرا شده که در هر مورد آزمايش هاي بارگذاري ، ايمني سقف را تاييد کرده اند.



حذف رد فولاد زير سقف

اثر داغ آهن در سقف هاي ضربي به صورت خط تيره اي روي گچ مشاهده مي شود ولي در سقف کرميت به علت پايين تر بودن سطح بلوکها از تيرچه ها، پوشش گچ و خاک در زير تيرچه ها نسبت به بقيه نقاط سقف بيشتر است و همين امر سبب کاهش جذب ذرات معلق مي شود. بنابراين سايه فولاد بال تحتاني تيرچه ها مشاهده نمي گردد.



سهولت اجراي داکت (بازشو)

به علت فاصله زياد تيرچه ها (73 تا 100 سانتي متر محور به محور ) ايجاد داکت درسقف جهت عبور لوله هاي تاسيساتي نصب دودکش موتورخانه و شومينه نصب توالت ايراني و يا عبور کانال كولر به راحتي امکان پذير است و نياز به قطع کردن تيرچه ها نمي باشد.



نظارت بر اجراي سقف در طول اجرا

اكيپ هاي خاصي جهت نظارت بر سقف ها آموزش ديده اند تا در صورت تمايل مشتري در طي اجراي سقف ها نظارت مستمر بر نحوه عملكرد مجريان صورت پذيرد و از سلامت اجراي سقف چه از نظر فني و چه از نظر زيبايي اطمينان كامل حاصل گردد.



ارائه ضمانت نامه

اين شرکت باربري سقف هاي کرميت را که مطابق با ضوابط اجرايي و تحت نظارت مهندسين شرکت اجرا شده باشند ، با ارائه ضمانت نامه تضمين مي کند.



کاهش مصرف بتن و وزن کمتر سقف

به علت فاصله زياد تيرچه ها (حدود 75 سانتي متر محور به محور ) از مصرف بتن در حدود 20% نسبت به تيرچه و بلوک معمولي کاسته شده و نهايتا" وزن سبک تر مي گردد. استفاده از بلوک هاي پوکه اي و بلوک هاي پلي استايرن کرميت يا سيستم کامپوزيت نيزدر کاهش وزن موثر است.



مقاومت نهايي و شکل پذيري بالا

محاسبات و آزمايش هاي بارگذاري روي سقف نشان مي دهد که گسيختگي اين سيستم پس از تغيير شکل هاي بسيار زياد اتفاق مي افتد. « گسيختگي نرم» و اين رفتار سقف از نظر ايمني مطلوب است .











مزاياي سقف کامپوزيت کرميت





  • کاهش وزن سقف
  • کاهش مصرف تيرچه
  • کاهش هزينه هاي تمام شده
  • عدم نياز به محل دپوي مصالح
  • سهولت اجراي داکت و عبور تاسيسات
  • سهولت اجراي سقف با دهانه هاي بلند
  • نداشتن لرزش نسبت به سيستم کامپوزيت معمولي



کاهش وزن سقف

از آن جا که در اين سيستم بلوک حذف مي شود، وزن بلوک از وزن سقف کاذب کاسته مي شود، اين کاهش وزن حدود 10% کاهش مصرف تيرچه ، 7% کاهش وزن در اسکلت و فونداسيون ساختمان نيز خواهد داشت.



کاهش مصرف تيرچه

از آن جا که آكس به آکس تيرچه ها در سقف کامپوزيت حداقل 85 سانتيمتر مي باشد، اين امر باعث کاهش مصرف تيرچه و در نتيجه کاهش هزينه ها مي شود.



سهولت اجراي داکت و عبور تأسيسات

خالي بودن فضاي خالي بين تيرچه ها امکان عبور تمام کانالها، داکتها، لوله هاي برق و ديگر تأسيسات را به راحتي فراهم مي نمايد.



نداشتن لرزش نسبت به سيستم کامپوزيت معمولي

با توجه به آنکه تيرچه هاي فلزي کرميت داراي جان باز هستند و در هنگام اجرا جان تيرچه کاملا" از بتن انباشته مي شود، سقفهاي کرميت داراي لرزش نيستند.



سهولت اجراي سقف با دهانه هاي بلند

سنگين بودن وزن بلوک و در نتيجه وزن زياد سقف باعث خزش بتن و ايجاد خطر در هنگام زلزله مي گردد که همواره يکي از مسائل خطر آفرين انواع سيستمهاي تيرچه بلوک با دهانه بلند مي باشد. در سقف کامپوزيت کرميت با توجه به سبکي وزن سقف و کاهش بار وارده به تيرچه ها ، اجراي دهانه هاي بلند با اطمينان خاطر بيشتري انجام گرفته و تنش بتن مانند تمام سيستمهاي سقفهاي کرميت بسيار پايين باقي خواهد ماند و بتن را دچار خزش ننموده و ضريب مقاومت سقف بالا مي باشد.



كاهش هزينه هاي تمام شده

كاهش وزن تير چه مصرفي ، كاهش هزينه هاي بلوك ، كاهش هزينه هاي حمل و نقل ، كاهش وزن اسكلت و فونداسيون ، نداشتن پرت ، سرعت اجراي بالا ، نصب سقف كاذب با كمتر از نصف هزينه سقفهاي كاذب موجود در بازار ، در مجموع باعث كاهش هزينه ساختمان ميگردد.

به طور مثال چون هر قالب فلزي براي حداقل سي بار استفاده ، طراحي و ساخته ميشوند ميتوان با تعداد محدودي از اين قالبها مساحت زيادي سقف اجرا نمود.

معمولا" اين موضوع در زمان اجرا با خريد يا كرايه تعداد مشخصي قالب انجام ميشود كه فقط شامل دو بار كرايه حمل ( رفت و برگشت قالب به كارگاه) انجام مي گردد و از هزينه بالاي حمل بلوك يا يونوليت و پرت زمان حمل جلوگيري ميشود.

ضمنا" بهاي بلوك و حمل آن كه در ابتداي پروژه بايد هزينه گردد، صرفه جويي مي شود . در صورت نياز بخشي از اين هزينه نه تمامي آن به صورت سقف كاذب ، آن هم در انتهاي پروژه هزينه خواهد شد.

لینک به دیدگاه

[h=2]انواع سقف[/h]

انواع سقفهایی که در اسکلتهای فلزی اجرا می شوند عبارتند از :

سقف کامپوزیت

سقف کرومیت

سقف تیرچه بلوک

سقف کامپوزیت :

یکی از پرطرفدارترین سقفهای موجود که طراحان سازه و مجریان تمایل زیادی به طرح و اجرای آن دارند سقفهای کامپوزیت می باشند.

اجزای تشکیل دهنده سقف کامپوزیت :

میلگرد

بتن









مراحل اجرای سقف کامپوزیت:

حمل و انبار مصالح لازم برای اجرای سقف

قالب بندی سقف بوسیله چهارتراش ، گوه ، تخته روسی، فاصله انداز 2.5 ، ورق آلومینیوم و پلاستیک

مش بندی سقف بوسیله میلگرد با مقاومت تسلیم طراحی





نصب اسپیسرهای پلاستیکی و لقمه های بتنی

شمع بندی و بستن کناره های سقف ، در نظر گرفتن محل تاسیسات و بازشوها

آماده سازی و بازرسی سقف جهت بتن ریزی

بتن ریزی و پرداخت سطح

نگهداری

فواید سقف کامپوزیت :

بدست آوردن سقفی یکپارچه و صلب

سرعت اجرایی نسبتا بالا

معایب :

1-احتیاج به اجرای سقف کاذب

فضای لازم برای دپوی قالبها

زمان بر بودن قالب بندی سقف

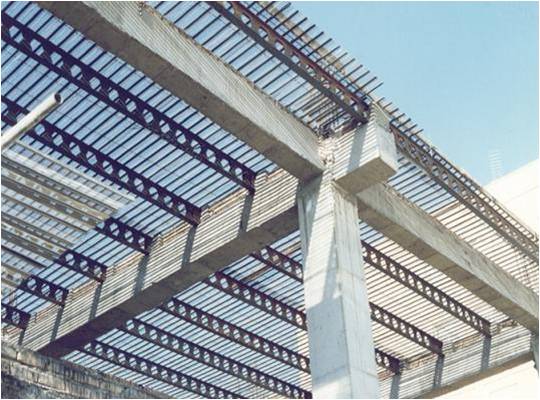

سقف کرومیت :

سقفهای کرومیت از لحاظ قالب بندی مابین تیرچه ها به دسته های زیر تقسیم می شوند :

کرومیت با بلوکه سفال

کرومیت با بلوکه سیمانی

کرومیت با بلوکه های پلی استایرن

کرومیت کامپوزیت

اجزاء تشکیل دهنده سقف کرومیت :

تیرچه فلزی با جان باز

بلوک سیمانی ، سفالی یا قالب فلزی

میلگرد افت حرارت

کلافهای عرضی

بتن پوششی

اجزای تشکیل دهنده تیرچه فلزی با جان باز :

نبشی فوقانی

میلگرد زیگزاگ

تسمه فلزی تحتانی

تسمه فلزی که در تکیه گاهها جهت تقویت برشی تیرچه قرار دارد.

انواع قالب بندی مابین تیرچه ها :

بلوک سفالی

بلوک سیمانی

قالب فنری

میلگردهای افت حرارت :

میلگردهای افت حرارت به فواصل 30 سانتیمتر عمود بر تیرچه ها اجرا می شوند و می توانند از قطرهای 6 ، 8 و 10 انتخاب شوند.

مراحل اجرای سقف کرومیت :

حمل و انبار مصالح تشکیل دهنده سقف

اندازه گیری تیرچه ها

بالا بردن ، نصب و جوشکاری تیرچه ها

بلوک چینی

اجرای کلاف عرضی

قالب بندی و بستن حاشیه های سقف

بلوک چینی در نقاطی که از بلوک کامل نمی توان استفاده کرد.

اجرای آرماتورهای افت حرارت

کنترل و آماده سازی سقف در جهت بتن ریزی سقف

ساخت و یا سفارش مقدار لازم بتن جهت بتن ریزی

بتن ریزی و پرداخت سطح

نگهداری

مزایای سقف کرمیت

سقف های کرمیت درانواع مختلف آن مزایای زیادی از جمله:کاهش هزینه ها
,
امکان حذف کش ها
,
سرعت اجرا
,
عدم نیاز به شمع بندی و ... می باشد که در ذیل به ذکر آنها می پردازیم:

1.عدم نیاز به شمع بندی:

محاسبات و اجرای سقف های کرمیت با فرض اینکه تیرچه های فولادی قادر به تحمل وزنشان شامل بلوک
,
بتن وعوامل اجرایی را دارا می باشند انجام میگیرد وبه همین دلیل سقف های کرمیت نیازی به هیچ گونه شمع بندی ندارند و به اصطلاح تیرچه ها خود ایستا هستند.

2.سرعت و سهولت اجرا:

سرعت اجرای این سقف ها نسبت به سایر مواری که اجرا می شود به دلیل عدم شمع بندی بیشتر است و 48 ساعت پس از بتن ریزی می توان بر روی آن رفت وآمد نمود و بارگذاری های سبک را انجام داد و عملیات ساختمانی روال عادی خود را پیدا می کند.





3.اجرای هم زمان چند سقف:

به دلیل عدم وجود شمع و جک در زیر سقف های کرمیت عملا امکان اجرای همزمان چند سقف شامل مراحل چیدن تیرچه ها و بتن ریزی به طور هم زمان امکان پذیر می باشد و این کاراز مهمترین مزایای سقف کرمیت از نظر اقتصادی مخصوصا برای انبوه سازان واجرای ساختمان های با زیر بنای کم وطبقات زیاد است.

4.کاهش مصرف بتن ووزن کمتر سقف:

چون در سقف های کرمیت فاصله محور به محور تیرچه ها بین 75 تا 100 سانتیمتر می باشد معمولا تا حدود 20 درصد از مصرف بتن کاسته و در نتیجه سقف سبک تر می گردد حال اگر از مصالحی نظیر بلوک های پوکه ای وپلی استایرن استفاده شود تاثیر چشمگیری در کاهش وزن سقف خواهد داشت.

5.سهولت اجرای داکت:

به دلیل فاصله نسبتا زیاد تیرچه ها احداث داکت در سقف برای عبور تاسیسات از قبیل کانال های تهویه
,
لوله کشی ها و... به سهولت انجام می پذیرد ودیگر دلیل و نیازی به قطع تیرچه ها وجود ندارد.





6.مقاومت نهایی و شکل پذیری بالا:

با انجام آزمایشات و محاسبات بار گذاری که بر روی سقف های کرمیت صورت پذیرفته مشخص گردیده که پس از تغییر شکل های بسیار زیاد گسیختگی در این سیستم سقف ایجاد می گردد که گسیختگی نرم است و این حالت از نظر ایمنی در حد بسیار مطلوبی می باشد.



7.یکپارچگی سقف و اسکلت:

از مزایای سقف های کرمیت که بر روی اسکلت های فلزی صورت می گیرد این است که به دلیل جوش شدن تیرچه ها بر روی پل ها پس از عملیات بتن ریزی بین سقف و اسکلت یکپارچگی به وجود می آید وهمانند یک دیافراگم صلب عمل می کند.البته در اسکلت های بتنی با اجرای قلابهای مخصوص که برای مهار تیرچه ها در تیرهای اصلی به کار می رود می توان چنین یکپارچگی را ایجاد نمود البته اجرای آن به راحتی اسکلت های فلزی نیست.



8.پایین بودن تنش در بتن:

به دلیل اینکه تیرچه های فولادی ما از نوع خود ایستا هستند ومی توانند وزن های اعمالی را به تنهایی تحمل نمایند تنشی که در بتن ایجاد می گردد پایین می آید همچنین با انجام آزمایش بارگذاری بر روی سقف های کرمیتی که مقاومت نهایی بتنشان کمتر از حد معمول بوده است مشخص شده که لطمه ای به ظرفیت باربری سقف وارد نمی شود.



9.امکان طراحی برای دهانه های بزرگ:

در سیستم کرمیت این امکان وجود دارد که سقف های با دهانه های بزرگ و بارهای زیاد طراحی گردد که این مزیت در طراحی سازه های با کابری های خاص که به دهانه و بارهای زیاد نباز دارند مورد استفاده قرار می گیرد و تا کنون دهانه های 12.5 متری و شدت بارهای 7 تن بر متر مربع اجرا گردیده که انجام آزمایش های بارگذاری ایمنی آن را مورد تایید قرار داده است.



10.حذف رد فولاد زیر سقف:

در سقف های ضربی همان گونه که مشاهده می شود خطوط تیره ای روی گچ ایجاد می شود که اثر تیر آهن است وبه آن داغ آهن گویند ولی در سقف های کرمیت چون بلوک ها پایین تر از تیرچه ها قرار می گیرند پوشش گچ و خاک زیر تیرچه بیشتر شده واین امر موجب کاهش جذب ذرات معلق شده وبدین جهت سایه یا رد فولاد دیده نمی شود.



11.امکان حذف کشها:

امروزه از مفهوم دیافراگم صلب در آنالیز و طراحی بیشتر ساختمان ها استفاده می گردد در این سازه ها نیروی القایی زلزله از طریق دال صلب بتنی به سیستم های مقاوم در برابر نیروی جانبی مانند بادبندها و دیوارهای برشی منتقل می گردد در سقف های تیرچه بلوک معمولی فرض بر این است که تنش های فشاری و برشی ایجاد شده در دیافراگم صلب توسط بتن وتنش های کششی توسط کش ها تحمل می شود حال این که سقف های کرمیت دو تفاوت عمده نسبت به سقف های تیرچه بلوک دارند:

1.در اسکلت فلزی تیرچه های کرمیت به پل ها جوش می شوند.

2.تنش در این تیرچه ها پس از گرفتن بتن و ایجاد یک مقطع مرکب به طور چشمگیری از تنش مجاز کمتر است واز همین ظرفیت اضافی می توان برای حذف کش ها استفاده نمود.

بنا براین شبکه به هم پیوسته پل ها و تیرچه های کرمیت می تواند دال بتنی سقف را در مقابل نیرو های درون صفحه ای مسلح کند.این سقف می تواند به خوبی مانند یک دیافراگم صلب عمل کند ودیگر نیازی به استفاده از کش ها نیست وحذف کش ها می تواند موجب صرفه جویی دراستفاده از فولاد گردد وهمچنین موجب یکنواختی زیر سقف وحداقل شدن نازک کاری زیر سقف می گردد.



12.نظارت بر اجرا:

شرکت هایی که اقدام به ساخت تیرچه های کرمیت می نمایند موظف هستند تا در تمام مراحل نصب و اجرای سقف بر حسن انجام کار نظارت داشته باشند.

انواع سقف کرمیت

سقف های کرمیت را می توان به چند نوع دسته بندی کرد
,
از جمله سقف تیرچه

بلوک کرمیت سقف پلیمری کرمیت سقف کامپوزیت کرمیت و سقف ضربی کرمیت که

این تنوع می تواند از جمله مزایای این نوع سقف باشد که به راحتی پاسخگوی نیاز هر

قشری ازمردم است که در این جا به توضیح انواع آن می پردازیم:



سقف تیرچه بلوک کرمیت:

با رواج یافتن سقف های تیرچه بلوک در ایران تا حد زیادی این سقف ها توانستند

مشکلات بسیاری را که سقف طاق ضربی داشتند حل کنند ولی اجرای این سقف علاوه بر

مزایای آن سخت و دشوار بود و آن نیاز مبرم به شمع بندی و اجرای جک در زیر آن بود

چون این تیرچه ها نمی توانستند وزن خود را تحمل نمایند که علاوه بردست و پا گیر بودن

هزینه ای را ایجاد می نمود و همچنین زمانی حداقل دو هفته ای نیاز است تا بتوان سقف را بهطور کامل آزاد نمود که با متداول شدن تیرچه های خود ایستای کرمیت این مشکل به راحتی حل شد و اکنون اجرای این سقف بر روی هر نوع سازه ای امکان پذیراست



اجرای سقف تیرچه بلوک کرمیت ومعمولی مقایسه کنید؟؟؟؟؟



سقف پلیمری کرمیت:

برای این که ما به سقف های سبک تری دست یابیم چند سالی است که مصالح پلیمری جدیدی به نام پلی استایرن وارد بازار شده اند که در انواع مختلف و قیمت های متفاوت موجود است استفاده از این مصالح به دلیل این که فاصله تیرچه ها بیشتر ووزن بسیار کمتری نسبت به سایر بلوک ها دارند وسرعت اجرایی بالایی دارند موجب صرفه جویی در هزینه و وقت و کاهش حدود 7 درصدی فولاد و کاهش چشمگیر وزن سقف می گردد





سقف کامپوزیت کرمیت:

یکی از قابلیت های سیستم کرمیت اجرای سقف های کامپوزیت به این طریق می باشد در ایران این سقف ها به این صورت اجرا می شود که بر روی تیرچه های فولادی که همه به صورت
ipe
یا
cpe
(لانه زنبوری)می باشند پس ازقالب بندی دال بتنی ریخته می شود ولی در سیستم کرمیت به جای استفاده از
ipe
یا
cpe
از تیرچه های فولادی با جان باز استفاده می شود که با مقایسه این دو می توان به کاهش چشمگیر وزن سقف و اقتصادی بودن آن پی برد همچنین به علت قرار گرفتن کامل جان تیرچه ها درون بتن لرزش کمتری در مقایسه با سیستم های دیگر کامپوزیت داردعلاوه بر آن وزن تمام شده آن نسبت به سقف تیرچه بلوک معمولی کمتر و مقاوم تر می باشد وبرای پوشش دهانه های بزرگ و با بار زیاد مناسب تر است لازم به ذکر است که این روش در سال 1367 توسط شرکت کرمیت پارس به بازار عرضه شده است

لینک به دیدگاه

[h=2]انواع سقف(قسمت اول)[/h]

انواع سقفهایی که در اسکلتهای فلزی اجرا می شوند عبارتند از :

سقف کامپوزیت

سقف کرومیت

سقف تیرچه بلوک

سقف کامپوزیت :

یکی از پرطرفدارترین سقفهای موجود که طراحان سازه و مجریان تمایل زیادی به طرح و اجرای آن دارند سقفهای کامپوزیت می باشند.

اجزای تشکیل دهنده سقف کامپوزیت :

میلگرد

بتن









مراحل اجرای سقف کامپوزیت:

حمل و انبار مصالح لازم برای اجرای سقف

قالب بندی سقف بوسیله چهارتراش ، گوه ، تخته روسی، فاصله انداز 2.5 ، ورق آلومینیوم و پلاستیک

مش بندی سقف بوسیله میلگرد با مقاومت تسلیم طراحی





نصب اسپیسرهای پلاستیکی و لقمه های بتنی

شمع بندی و بستن کناره های سقف ، در نظر گرفتن محل تاسیسات و بازشوها

آماده سازی و بازرسی سقف جهت بتن ریزی

بتن ریزی و پرداخت سطح

نگهداری

فواید سقف کامپوزیت :

بدست آوردن سقفی یکپارچه و صلب

سرعت اجرایی نسبتا بالا

معایب :

1-احتیاج به اجرای سقف کاذب

فضای لازم برای دپوی قالبها

زمان بر بودن قالب بندی سقف















سقف کرومیت :

سقفهای کرومیت از لحاظ قالب بندی مابین تیرچه ها به دسته های زیر تقسیم می شوند :

کرومیت با بلوکه سفال

کرومیت با بلوکه سیمانی

کرومیت با بلوکه های پلی استایرن

کرومیت کامپوزیت

اجزاء تشکیل دهنده سقف کرومیت :

تیرچه فلزی با جان باز

بلوک سیمانی ، سفالی یا قالب فلزی

میلگرد افت حرارت

کلافهای عرضی

بتن پوششی

اجزای تشکیل دهنده تیرچه فلزی با جان باز :

نبشی فوقانی

میلگرد زیگزاگ

تسمه فلزی تحتانی

تسمه فلزی که در تکیه گاهها جهت تقویت برشی تیرچه قرار دارد.

انواع قالب بندی مابین تیرچه ها :

بلوک سفالی

بلوک سیمانی

قالب فنری

میلگردهای افت حرارت :

میلگردهای افت حرارت به فواصل 30 سانتیمتر عمود بر تیرچه ها اجرا می شوند و می توانند از قطرهای 6 ، 8 و 10 انتخاب شوند.

مراحل اجرای سقف کرومیت :

حمل و انبار مصالح تشکیل دهنده سقف

اندازه گیری تیرچه ها

بالا بردن ، نصب و جوشکاری تیرچه ها

بلوک چینی

اجرای کلاف عرضی

قالب بندی و بستن حاشیه های سقف

بلوک چینی در نقاطی که از بلوک کامل نمی توان استفاده کرد.

اجرای آرماتورهای افت حرارت

کنترل و آماده سازی سقف در جهت بتن ریزی سقف

ساخت و یا سفارش مقدار لازم بتن جهت بتن ریزی

بتن ریزی و پرداخت سطح

نگهداری

مزایای سقف کرمیت

سقف های کرمیت درانواع مختلف آن مزایای زیادی از جمله:کاهش هزینه ها
,
امکان حذف کش ها
,
سرعت اجرا
,
عدم نیاز به شمع بندی و ... می باشد که در ذیل به ذکر آنها می پردازیم:

1.عدم نیاز به شمع بندی:

محاسبات و اجرای سقف های کرمیت با فرض اینکه تیرچه های فولادی قادر به تحمل وزنشان شامل بلوک
,
بتن وعوامل اجرایی را دارا می باشند انجام میگیرد وبه همین دلیل سقف های کرمیت نیازی به هیچ گونه شمع بندی ندارند و به اصطلاح تیرچه ها خود ایستا هستند.

2.سرعت و سهولت اجرا:

سرعت اجرای این سقف ها نسبت به سایر مواری که اجرا می شود به دلیل عدم شمع بندی بیشتر است و 48 ساعت پس از بتن ریزی می توان بر روی آن رفت وآمد نمود و بارگذاری های سبک را انجام داد و عملیات ساختمانی روال عادی خود را پیدا می کند.





3.اجرای هم زمان چند سقف:

به دلیل عدم وجود شمع و جک در زیر سقف های کرمیت عملا امکان اجرای همزمان چند سقف شامل مراحل چیدن تیرچه ها و بتن ریزی به طور هم زمان امکان پذیر می باشد و این کاراز مهمترین مزایای سقف کرمیت از نظر اقتصادی مخصوصا برای انبوه سازان واجرای ساختمان های با زیر بنای کم وطبقات زیاد است.

4.کاهش مصرف بتن ووزن کمتر سقف:

چون در سقف های کرمیت فاصله محور به محور تیرچه ها بین 75 تا 100 سانتیمتر می باشد معمولا تا حدود 20 درصد از مصرف بتن کاسته و در نتیجه سقف سبک تر می گردد حال اگر از مصالحی نظیر بلوک های پوکه ای وپلی استایرن استفاده شود تاثیر چشمگیری در کاهش وزن سقف خواهد داشت.

5.سهولت اجرای داکت:

به دلیل فاصله نسبتا زیاد تیرچه ها احداث داکت در سقف برای عبور تاسیسات از قبیل کانال های تهویه
,
لوله کشی ها و... به سهولت انجام می پذیرد ودیگر دلیل و نیازی به قطع تیرچه ها وجود ندارد.





6.مقاومت نهایی و شکل پذیری بالا:

با انجام آزمایشات و محاسبات بار گذاری که بر روی سقف های کرمیت صورت پذیرفته مشخص گردیده که پس از تغییر شکل های بسیار زیاد گسیختگی در این سیستم سقف ایجاد می گردد که گسیختگی نرم است و این حالت از نظر ایمنی در حد بسیار مطلوبی می باشد.



7.یکپارچگی سقف و اسکلت:

از مزایای سقف های کرمیت که بر روی اسکلت های فلزی صورت می گیرد این است که به دلیل جوش شدن تیرچه ها بر روی پل ها پس از عملیات بتن ریزی بین سقف و اسکلت یکپارچگی به وجود می آید وهمانند یک دیافراگم صلب عمل می کند.البته در اسکلت های بتنی با اجرای قلابهای مخصوص که برای مهار تیرچه ها در تیرهای اصلی به کار می رود می توان چنین یکپارچگی را ایجاد نمود البته اجرای آن به راحتی اسکلت های فلزی نیست.



8.پایین بودن تنش در بتن:

به دلیل اینکه تیرچه های فولادی ما از نوع خود ایستا هستند ومی توانند وزن های اعمالی را به تنهایی تحمل نمایند تنشی که در بتن ایجاد می گردد پایین می آید همچنین با انجام آزمایش بارگذاری بر روی سقف های کرمیتی که مقاومت نهایی بتنشان کمتر از حد معمول بوده است مشخص شده که لطمه ای به ظرفیت باربری سقف وارد نمی شود.



9.امکان طراحی برای دهانه های بزرگ:

در سیستم کرمیت این امکان وجود دارد که سقف های با دهانه های بزرگ و بارهای زیاد طراحی گردد که این مزیت در طراحی سازه های با کابری های خاص که به دهانه و بارهای زیاد نباز دارند مورد استفاده قرار می گیرد و تا کنون دهانه های 12.5 متری و شدت بارهای 7 تن بر متر مربع اجرا گردیده که انجام آزمایش های بارگذاری ایمنی آن را مورد تایید قرار داده است.



10.حذف رد فولاد زیر سقف:

در سقف های ضربی همان گونه که مشاهده می شود خطوط تیره ای روی گچ ایجاد می شود که اثر تیر آهن است وبه آن داغ آهن گویند ولی در سقف های کرمیت چون بلوک ها پایین تر از تیرچه ها قرار می گیرند پوشش گچ و خاک زیر تیرچه بیشتر شده واین امر موجب کاهش جذب ذرات معلق شده وبدین جهت سایه یا رد فولاد دیده نمی شود.



11.امکان حذف کشها:

امروزه از مفهوم دیافراگم صلب در آنالیز و طراحی بیشتر ساختمان ها استفاده می گردد در این سازه ها نیروی القایی زلزله از طریق دال صلب بتنی به سیستم های مقاوم در برابر نیروی جانبی مانند بادبندها و دیوارهای برشی منتقل می گردد در سقف های تیرچه بلوک معمولی فرض بر این است که تنش های فشاری و برشی ایجاد شده در دیافراگم صلب توسط بتن وتنش های کششی توسط کش ها تحمل می شود حال این که سقف های کرمیت دو تفاوت عمده نسبت به سقف های تیرچه بلوک دارند:

1.در اسکلت فلزی تیرچه های کرمیت به پل ها جوش می شوند.

2.تنش در این تیرچه ها پس از گرفتن بتن و ایجاد یک مقطع مرکب به طور چشمگیری از تنش مجاز کمتر است واز همین ظرفیت اضافی می توان برای حذف کش ها استفاده نمود.

بنا براین شبکه به هم پیوسته پل ها و تیرچه های کرمیت می تواند دال بتنی سقف را در مقابل نیرو های درون صفحه ای مسلح کند.این سقف می تواند به خوبی مانند یک دیافراگم صلب عمل کند ودیگر نیازی به استفاده از کش ها نیست وحذف کش ها می تواند موجب صرفه جویی دراستفاده از فولاد گردد وهمچنین موجب یکنواختی زیر سقف وحداقل شدن نازک کاری زیر سقف می گردد.



12.نظارت بر اجرا:

شرکت هایی که اقدام به ساخت تیرچه های کرمیت می نمایند موظف هستند تا در تمام مراحل نصب و اجرای سقف بر حسن انجام کار نظارت داشته باشند.

انواع سقف کرمیت

سقف های کرمیت را می توان به چند نوع دسته بندی کرد
,
از جمله سقف تیرچه

بلوک کرمیت سقف پلیمری کرمیت سقف کامپوزیت کرمیت و سقف ضربی کرمیت که

این تنوع می تواند از جمله مزایای این نوع سقف باشد که به راحتی پاسخگوی نیاز هر

قشری ازمردم است که در این جا به توضیح انواع آن می پردازیم:



سقف تیرچه بلوک کرمیت:

با رواج یافتن سقف های تیرچه بلوک در ایران تا حد زیادی این سقف ها توانستند

مشکلات بسیاری را که سقف طاق ضربی داشتند حل کنند ولی اجرای این سقف علاوه بر

مزایای آن سخت و دشوار بود و آن نیاز مبرم به شمع بندی و اجرای جک در زیر آن بود

چون این تیرچه ها نمی توانستند وزن خود را تحمل نمایند که علاوه بردست و پا گیر بودن

هزینه ای را ایجاد می نمود و همچنین زمانی حداقل دو هفته ای نیاز است تا بتوان سقف را بهطور کامل آزاد نمود که با متداول شدن تیرچه های خود ایستای کرمیت این مشکل به راحتی حل شد و اکنون اجرای این سقف بر روی هر نوع سازه ای امکان پذیراست



اجرای سقف تیرچه بلوک کرمیت ومعمولی مقایسه کنید؟؟؟؟؟



سقف پلیمری کرمیت:

برای این که ما به سقف های سبک تری دست یابیم چند سالی است که مصالح پلیمری جدیدی به نام پلی استایرن وارد بازار شده اند که در انواع مختلف و قیمت های متفاوت موجود است استفاده از این مصالح به دلیل این که فاصله تیرچه ها بیشتر ووزن بسیار کمتری نسبت به سایر بلوک ها دارند وسرعت اجرایی بالایی دارند موجب صرفه جویی در هزینه و وقت و کاهش حدود 7 درصدی فولاد و کاهش چشمگیر وزن سقف می گرد

لینک به دیدگاه

[h=2]انواع سقف(قسمت دوم)[/h]

سقف کامپوزیت کرمیت:

یکی از قابلیت های سیستم کرمیت اجرای سقف های کامپوزیت به این طریق می باشد در ایران این سقف ها به این صورت اجرا می شود که بر روی تیرچه های فولادی که همه به صورت
ipe
یا
cpe
(لانه زنبوری)می باشند پس ازقالب بندی دال بتنی ریخته می شود ولی در سیستم کرمیت به جای استفاده از
ipe
یا
cpe
از تیرچه های فولادی با جان باز استفاده می شود که با مقایسه این دو می توان به کاهش چشمگیر وزن سقف و اقتصادی بودن آن پی برد همچنین به علت قرار گرفتن کامل جان تیرچه ها درون بتن لرزش کمتری در مقایسه با سیستم های دیگر کامپوزیت داردعلاوه بر آن وزن تمام شده آن نسبت به سقف تیرچه بلوک معمولی کمتر و مقاوم تر می باشد وبرای پوشش دهانه های بزرگ و با بار زیاد مناسب تر است لازم به ذکر است که این روش در سال 1367 توسط شرکت کرمیت پارس به بازار عرضه شده است





سقف ضربی کرمیت:

با توجه به شرایط اقتصادی اکثریت مردم و اینکه هنوز اکثر ساختعمان هایی که در شهرستان ها ساخته می شود بین1تا 3 طبقه می باشد ودر آنها ازطاق ضربی به دلیل سهولت و سرعت اجرای زیاد استفاده می گردد این سیستم می تواند جایگزین خوبی برای آن باشد واشکالات عمده ای که طاق های ضربی دارند از قبیل عدم وجود صلبیت و یکپارچگی کافی در سقف و مصرف فولاد زیاد نسبت به باربری که انجام می دهند را بر طرف سازد.در این روش وجود لایه نازکی از بتن روی سقف می تواند دیافراگم مناسبی بین ستون ها ایجاد کند و همچنین به دلیل استفاده از تیرچه های با جان باز مقدار زیادی در مصرف فولاد صرفه جویی می شود و برای ساختمان های تا حدود 3 طبقه بسیار مناسب است



با مقایسه دو نوع طاق ضربی به صورت سنتی و کرمیت به
مزایای سقف

ضربی کرمیت پی می بریم

کاهش هزينه امکان حذف کش ها سرعت و سهولت اجرا عدم نياز به شمع بندي پايين بودن تنش در بتن سهولت اجرا داکت (بازشو) حذف رد فولاد در زيرسقف امکان اجراي همزمان چند سقف مقاومت نهايي و شکل پذيري بالا يکنواختي زير سقف (مصرف گچ و خاک کمتر) امكان نظارت بر اجراي سقف در طول عمليات اجرايي کاهش مصرف بتن و وزن کمتر سقف (حدود 20%) يکپارچگي سقف و اسکلت (مقاومت در طول اجراي سقف) امکان طراحي و اجراي سقف با دهانه ها و باربري هاي خاص عدم نياز به شمع بندي طراحي سقف کرميت با اين فرض انجام مي شود که تيرچه ها به تنهايي (قبل از گرفتن بتن) توانايي تحمل وزن خود، بلوک، بتن خيس و عوامل اجرايي را داشته باشند. بنابراين سقف کرميت نيازي به شمع بندي در هيچ يک از مراحل عمليات اجرايي ندارد. سرعت و سهولت اجرا در اين سيستم، اجراي سقف نسبت به سيستم هاي مشابه آسانتر بوده و با سرعت بيشتري انجام مي شود. 48 ساعت پس از بتن ريزي، روي سقف قابل رفت و آمد و بارگذاري سبک بوده و مي توان عمليات ساختماني را ادامه داد که اين مزيت موجب سرعت در روند عمليات ساخت مي گردد. امکان اجراي همزمان چند سقف با توجه به اين که در سيستم سقف کرميت هيچ گونه شمع بندي وجود ندارد. عملا" مي توان چند سقف را براي بتن ريزي آماده کرد و هم زمان عمليات بتن ريزي را بر روي سقف ها انجام داد. اين کار براي ساختمان هاي با طبقات زياد و يا زيربناي کم بسيار مقرون به صرفه و مناسب است. يکپارچگي سقف و اسكلت به علت جوش شدن تيرچه ها به اسکلت، پس از گرفتن بتن، سقف و اسکلت يکپارچه شده و مي تواند مانند يک ديافراگم صلب عمل کند. در اسکلت هاي بتني نيز با در نظر گرفتن قلاب هاي مخصوصي، امکان يکپارچگي بيشتري ايجاد مي شود. امکان حذف کش ها با توجه به يکپارچگي سقف و اسكلت، مي توان کش ها (اعضاي غيرباربر) را حذف کرد . حذف کش ها علاوه بر صرفه جويي در مصرف فولاد باعث يکنواختي بيشتر زير سقف شده و عمليات نازک کاري را به حداقل مي رساند. پايين بودن تنش در بتن به علت خود ايستا بودن تيرچه ها(تيرچه قبل از گرفتن بتن مي تواند وزن بلوک، بتن خيس و عوامل اجرايي را به تنهايي تحمل کند) تنش ايجاد شده در بتن بسيار پايين است . آزمايش بارگذاري روي سقف هاي کرميت که مقاومت نهايي بتن آنها کمتر از مقدار مورد نظر بوده نشان داده که بتن با مقاومت پايين به ظرفيت باربري سقف لطمه اي وارد نمي سازد. امکان طراحي و اجراي سقف با دهانه ها و باربري هاي خاص در سيستم سقف کرميت امکان طراحي و اجراي سقف با دهانه هاي بلند و بارهاي سنگين وجود دارد. تاکنون سقف با دهانه 5/12 متر و همچنين سقف با شدت بار 7 تن بر متر مربع اجرا شده که در هر مورد آزمايش هاي بارگذاري ، ايمني سقف را تاييد کرده اند. حذف رد فولاد زير سقف اثر داغ آهن در سقف هاي ضربي به صورت خط تيره اي روي گچ مشاهده مي شود ولي در سقف کرميت به علت پايين تر بودن سطح بلوکها از تيرچه ها، پوشش گچ و خاک در زير تيرچه ها نسبت به بقيه نقاط سقف بيشتر است و همين امر سبب کاهش جذب ذرات معلق مي شود. بنابراين سايه فولاد بال تحتاني تيرچه ها مشاهده نمي گردد. سهولت اجراي داکت (بازشو) به علت فاصله زياد تيرچه ها (73 تا 100 سانتي متر محور به محور ) ايجاد داکت درسقف جهت عبور لوله هاي تاسيساتي نصب دودکش موتورخانه و شومينه نصب توالت ايراني و يا عبور کانال كولر به راحتي امکان پذير است و نياز به قطع کردن تيرچه ها نمي باشد. نظارت بر اجراي سقف در طول اجرا اكيپ هاي خاصي جهت نظارت بر سقف ها آموزش ديده اند تا در صورت تمايل مشتري در طي اجراي سقف ها نظارت مستمر بر نحوه عملكرد مجريان صورت پذيرد و از سلامت اجراي سقف چه از نظر فني و چه از نظر زيبايي اطمينان كامل حاصل گردد. کاهش مصرف بتن و وزن کمتر سقف به علت فاصله زياد تيرچه ها (حدود 75 سانتي متر محور به محور ) از مصرف بتن در حدود 20% نسبت به تيرچه و بلوک معمولي کاسته شده و نهايتا" وزن سبک تر مي گردد. استفاده از بلوک هاي پوکه اي و بلوک هاي پلي استايرن کرميت يا سيستم کامپوزيت نيزدر کاهش وزن موثر است. مقاومت نهايي و شکل پذيري بالا محاسبات و آزمايش هاي بارگذاري روي سقف نشان مي دهد که گسيختگي اين سيستم پس از تغيير شکل هاي بسيار زياد اتفاق مي افتد. « گسيختگي نرم» و اين رفتار سقف از نظر ايمني مطلوب است . مزاياي سقف کامپوزيت کرميت کاهش وزن سقف کاهش مصرف تيرچه کاهش هزينه هاي تمام شده عدم نياز به محل دپوي مصالح سهولت اجراي داکت و عبور تاسيسات سهولت اجراي سقف با دهانه هاي بلند نداشتن لرزش نسبت به سيستم کامپوزيت معمولي کاهش وزن سقف از آن جا که در اين سيستم بلوک حذف مي شود، وزن بلوک از وزن سقف کاذب کاسته مي شود، اين کاهش وزن حدود 10% کاهش مصرف تيرچه ، 7% کاهش وزن در اسکلت و فونداسيون ساختمان نيز خواهد داشت. کاهش مصرف تيرچه از آن جا که آكس به آکس تيرچه ها در سقف کامپوزيت حداقل 85 سانتيمتر مي باشد، اين امر باعث کاهش مصرف تيرچه و در نتيجه کاهش هزينه ها مي شود. سهولت اجراي داکت و عبور تأسيسات خالي بودن فضاي خالي بين تيرچه ها امکان عبور تمام کانالها، داکتها، لوله هاي برق و ديگر تأسيسات را به راحتي فراهم مي نمايد. نداشتن لرزش نسبت به سيستم کامپوزيت معمولي با توجه به آنکه تيرچه هاي فلزي کرميت داراي جان باز هستند و در هنگام اجرا جان تيرچه کاملا" از بتن انباشته مي شود، سقفهاي کرميت داراي لرزش نيستند. سهولت اجراي سقف با دهانه هاي بلند سنگين بودن وزن بلوک و در نتيجه وزن زياد سقف باعث خزش بتن و ايجاد خطر در هنگام زلزله مي گردد که همواره يکي از مسائل خطر آفرين انواع سيستمهاي تيرچه بلوک با دهانه بلند مي باشد. در سقف کامپوزيت کرميت با توجه به سبکي وزن سقف و کاهش بار وارده به تيرچه ها ، اجراي دهانه هاي بلند با اطمينان خاطر بيشتري انجام گرفته و تنش بتن مانند تمام سيستمهاي سقفهاي کرميت بسيار پايين باقي خواهد ماند و بتن را دچار خزش ننموده و ضريب مقاومت سقف بالا مي باشد. كاهش هزينه هاي تمام شده كاهش وزن تير چه مصرفي ، كاهش هزينه هاي بلوك ، كاهش هزينه هاي حمل و نقل ، كاهش وزن اسكلت و فونداسيون ، نداشتن پرت ، سرعت اجراي بالا ، نصب سقف كاذب با كمتر از نصف هزينه سقفهاي كاذب موجود در بازار ، در مجموع باعث كاهش هزينه ساختمان ميگردد. به طور مثال چون هر قالب فلزي براي حداقل سي بار استفاده ، طراحي و ساخته ميشوند ميتوان با تعداد محدودي از اين قالبها مساحت زيادي سقف اجرا نمود. معمولا" اين موضوع در زمان اجرا با خريد يا كرايه تعداد مشخصي قالب انجام ميشود كه فقط شامل دو بار كرايه حمل ( رفت و برگشت قالب به كارگاه) انجام مي گردد و از هزينه بالاي حمل بلوك يا يونوليت و پرت زمان حمل جلوگيري ميشود. ضمنا" بهاي بلوك و حمل آن كه در ابتداي پروژه بايد هزينه گردد، صرفه جويي مي شود . در صورت نياز بخشي از اين هزينه نه تمامي آن به صورت سقف كاذب ، آن هم در انتهاي پروژه هزينه خواهد شد. سقف کُرمیت در سیستم سقف کُرمیت از تیرچه های فولادی با جان باز در ترکیب با بتن استفاده می شود. در ساخت تیرچه های مذکور از یک تسمه، در بال تحتانی و نیز یک میلگرد خم شده در جان استفاده می شود. برای پرکردن فضای خالی بین تیرچه ها از قالب های ثابت مانند بلوک های سیمانی، پلی استایرن، طاق ضربی ، قالب های موقت فولادی (کامپوزیت ) و یا هر پرکننده سبک استفاده می شود. فواصل تیرچه ها بسته به نوع قالب از 73 سانتی تا 100 سانتی متر متغیراست ، روی سقف نیز با 4 الی 10 سانتی متر بتن پوشانده می شود. تیرچه ها از نوع خود ایستا بوده و به همین علت هیچ نوع شمع بندی در زیر سقف مورد نیاز نمی باشدو تیرچه ها به نحوی طراحی می شوند که بتوانند وزن بتن خیس، قالب ها و عوامل اجرایی سقف را به تنهایی تحمل کنند. پس ازاین که بتن به 75% مقاومت مشخصه خود می رسد ، تیرچه های فولادی با بتن به صورت یک مقطع مختلط وارد عمل شده و بارهای مرده و زنده سقف را تحمل می کنند. سقف تیرچه و بلوک کُرمیت با متداول شدن سقف های تیرچه و بلوک سنتی برخی از مشکلات سیستم طاق ضربی مرتفع شد. اما این سقف ها مشکلات دیگری را به همراه خود پدید آوردند که عمده ترین آنها ضرورت استفاده از شمع بندی در زیر سقف است. شمع بندی علاوه بر دست و پاگیر بودن هزینه زیادی را نیز بر ساختمان تحمیل می کند. در سال 1363 با استفاده از بلوك کُرمیت به جاي طاق ضربي كه قبلا" در اين سيستم بعنوان قالب ثابت بكار مي رفت عملا" سقف تیرچه وبلوک کُرمیت وارد بازارشد. این سقف به علت خود ایستا بودن تیرچه ها نیازی به شمع بندی ندارند و به همین علت از سرعت اجرای بسیار بالایی برخوردار می باشد. اجرای این سقف بر روی اسكلت های فولادی بتنی و دیوارهای باربر امکان پذیر می باشد. سقف پلیمری کُرمیت در راستای سبک سازی ساختمان، این شرکت هم زمان با ستفاده از قالب کامپوزیت و بلوک های پوکه ای اقدام به استفاده از مصالح پلیمری در ساختمان کرده است. استفاده از بلوک های پلی استایرن نسوز در سقف باعث کاهش مصرف تیرچه تا حدود 20% و کاهش فولاد مصرفی سازه تا حدود 7% می شود. سهولات اجرای این نوع سقف، باعث افزایش سرعت اجرا و درنیتجه کاهش هزینه های اجرایی می گردد. در عین حال در هزینه های حمل و نقل نیز صرفه جویی قابل ملاحظه ای صورت می گیرد. شیارهای مناسب ایجاد شده در زیر این بلوک ها باعث پیوستگی گچ و خاک در زیر سقف می گردد. در جهت بهبود استفاده از مصالح پلیمری، بخش تحقیق و توسعه این شرکت مشغول مطالعات و بررسی های بیشتر می باشد. سقف کامپوزیت کُرمیت سیستمهای معمول کامپوزیت در امریکا عینا" با تیرچه های با جان باز انجام می شود و معمولا" همراه با گذاشتن یک ورق فولادی موجودار به عنوان عرشه و آرماتور بندی روی آن بتن ریخته می شود . در این سيستم قالب ماندگار است و قطعات جان نیز با بتن احاطه نمی شود. در طراحی سیستم قالب کامپوزیت کُرمیت، نظر بر آن بوده که علاوه بر سرعت و تطبیق با آیین نامه ها ، هر چه ممکن اقتصادی تر باشد. از این رو اولا" قالب باید قابل استفاده مداوم باشد، ثانیا" جان تیرچه با بتن پر شود که بتوان قطعات جان را اقتصادی تر طراحی نمود و از لرزش سقف نیز کاسته شود. سیستمهای کامپوزیت رایج در ایران که با تیرآهن ساده یا لانه زنبوری با تیر ورق استفاده می شوند، دارای جان باز نیستند. در وهله اول قالب هاي سقف كرميت سه قطعه بوده و براي باز كردن ، قطعات آن بايد از يكديگر جدا مي شد ، با تحقيق بخش
r&d
اين شركت این قالب با بهینه سازی و استفاده از خاصیت تغییر شکل ارتجاعی فولاد به قالبی یکچارچه تبدیل شد. این قالب در بین تیرچه ها قرار گرفته و بعد از گيرش اولیه بتن قالب از زیر سقف در آورده می شود . این قالب محاسن بسیار زیادی دارد و با سرعت چیده و جمع آوری می گردد و با دقت مختصری , بارها قابل استفاده است. این قالب هم اکنون در پروژه های مختلف این شرکت مورد استفاده است. آخرین بررسی ها و دستاوردها نشان داد که بهتر است جهت تطبیق سیستم با سیستم تیرچه بلوک و استفاده از آرماتور حرارتی یک جهته و حذف آرماتور خمشی در دال فوقانی و در نتیجه صرفه جویی اقتصادی، فاصله لب با لب تیرچه ها حداکثر 75 سانتی متر باشد





















































روش سقف سازی تیرچه و بلوک ترکیبی است از دو روش پیش ساخته و بتن درجا که در این روش مزایای پیش ساختگی همانند سرعت ساخت و هزینه کم قالب بندی و آرماتوربندی و کیفیت خوب بتن ساخته شده در کارخانه با جنبه های مثبت بتن ریزی درجا همانند عدم نیاز به جرثقیل به خوبی تلفیق شده است.

از مزایای دیگر مصرف کمتر فولاد در این نوع سقف در مقایسه با سقف طاق ضربی - تیرآهن از دلایل عمده توسعه این روش در سالهای اخیر در ایران است.



بخش اول : نکاتی در مورد بتن پیش تنیده و آرمه و سقفهای بتنی

ضعف عمده بتن پایین بودن مقاومت کششی در آن میباشد که حدود 1/10 تا 1/20 مقاومت فشاری آن است و به علت وجود این ضعف جز در موارد خاص همانند شالوده های حجیم و دیواره های حایل وزنی , بتن به تنهایی قابل استفاده نمی باشد.

در قطعات خمشی صفحات پایین تر از صفحه خنثی , کشیده شده و صفحات بالاتر فشرده میشوند . اگر در ساخت این قطعات تنها از بتن استفاده شود توان باربری بسیار کمی خواهند داشت زیرا توان باربری آنها با تاب کششی بسیار ناچیز بتن محدود خواهد شد در صورتی که مقدار زیادی از این تاب فشاری بتن بدون استفتده می ماند.



برای رفع این ضعف بتن ( کمبود تاب کششی ) به دو روش عمل میشود:

1 - مسلح کردن بتن برای تحمل تنشهای کششی.

2 - ایجاد پیش تنیدگی در بتن برای جبران تنشهای کششی که در مراحل اجرا و بهره برداری در آن ایجاد خواهد شد.

در هر دو روش از فولاد که چسبندگی خوبی با بتن دارد و ضریب انبساط حرارتی آن با ضریب انبساط حرارتی بتن تقریبا برابر است استفاده میشود.

قابل ذکر است که فرق اساسی بتن آرمه و بتن پیش تنیده در آن است که در بتن آرمه فولاد و بتن هنگام ساخت بطور ساده کنار هم قرار میگیرند و تنش هر دو در منطقه کششی مقطع , از نوع کششی است. در حالیکه در بتن پیش تنیده یک نوع اتحاد فعال بین آنها وجود دارد به این شکل که ابتدا فولاد توسط جکهای هیدرولیکی بسیار قوی کشیده میشود و بعد از ایجاد پیوستگی کافی بین فولاد و بتن , جکها به آرامی رها کشته و بتن را تحت تنش فشاری قرار میدهد که در مرحله بهره برداری تنش فولاد از نوع کششی و تنش بتن از نوع فشاری است.

در بتن آرمه به علت افزایش طول فولاد در مرحله بهره برداری در منطقه کششی بتن ترکهایی ایجاد میشود و با افزایش تنش کششی فولاد عرض ترکها زیادتر شده و در صورتیکه عرض ترکها محدود نشوند این امر روی پایایی سازه اثر زیان بخشی خواهد داشت. برای این کار مقدار تغییر طول نسبی فولاد محدود شود و چون اساس کشسانی فولاد برای انواع مختلف آن دارای مقدار ثابتی است لذا با محدود کردن تنش فولاد عرض ترکها به مقادیر پیش بینی شده ای محدود خواهد شد. به همین دلیل است که در آیین نامه های اجرایی استفاده از فولادهایی که دارای حد کشسانی بالایی ( با تنش تسلیم بیشتر از 5000 کیلوگرم بر سانتیمتر مربع )هستند مجاز نمی باشد.

برای ایجاد پیش تنیدگی در بتن از فولادهای مورد استفاده در بتن مسلح نمی توان استفاده کرد چراکه حدود 1800 تا 2500 کیلوگرم بر سانتیمتر مربع از تنش کشش اولیه فولاد در اثر خزش و کوتاه شدن کشسانی بتن و همچنین جمع شدگی آن در اثر خشک شدن و وادادگی فولاد و دیگر عوامل حذف و تلف میشود و حتی در صورت استفاده از مقاومترین نوع فولاد برای مسلح کردن بتن معمولی که تنش مجاز آن حدود 2800 کیلوگرم بر سانتیمتر مربع است تقریبا کل نیروی کششی اولیه فولاد در اثر افتهای ذکر شده تلف خواهد شد. به این دلیل در بتن پیش تنیده برای ایجاد پیش تنیدگی از فولاد با مقاومت بسیار بالا استفاده میشود تا پس از تلف شدن مقدار اولیه تنش مقدار زیادی از آن باقی بماند . بطور معمول برای تولید تیرچه پیش تنیده ار فولاد با مقاومت بسیار بالا به قطر 5 میلیمتر و دارای مقاومت 17500 تا 19000 کیلوگرم بر سانتیمتر مربع استفاده میشود.

یکی از قسمتهای اصلی انواع ساختمانها سقفهای بتنی هستند که نقش اساسی آنها انتقال نیروهای قائم و افقی ناشی از وزن مرده سقف و سربارها و نیروهای حاصل از زلزله و باد به تیرها و ستونها و دیوارهای باربر است.

لینک به دیدگاه

روش سقف سازی تیرچه و بلوک ترکیبی است از دو روش پیش ساخته و بتن درجا که در این روش مزایای پیش ساختگی همانند سرعت ساخت و هزینه کم قالب بندی و آرماتوربندی و کیفیت خوب بتن ساخته شده در کارخانه با جنبه های مثبت بتن ریزی درجا همانند عدم نیاز به جرثقیل به خوبی تلفیق شده است.

از مزایای دیگر مصرف کمتر فولاد در این نوع سقف در مقایسه با سقف طاق ضربی - تیرآهن از دلایل عمده توسعه این روش در سالهای اخیر در ایران است.



بخش اول : نکاتی در مورد بتن پیش تنیده و آرمه و سقفهای بتنی

ضعف عمده بتن پایین بودن مقاومت کششی در آن میباشد که حدود 1/10 تا 1/20 مقاومت فشاری آن است و به علت وجود این ضعف جز در موارد خاص همانند شالوده های حجیم و دیواره های حایل وزنی , بتن به تنهایی قابل استفاده نمی باشد.

در قطعات خمشی صفحات پایین تر از صفحه خنثی , کشیده شده و صفحات بالاتر فشرده میشوند . اگر در ساخت این قطعات تنها از بتن استفاده شود توان باربری بسیار کمی خواهند داشت زیرا توان باربری آنها با تاب کششی بسیار ناچیز بتن محدود خواهد شد در صورتی که مقدار زیادی از این تاب فشاری بتن بدون استفتده می ماند.



برای رفع این ضعف بتن ( کمبود تاب کششی ) به دو روش عمل میشود:

1 - مسلح کردن بتن برای تحمل تنشهای کششی.

2 - ایجاد پیش تنیدگی در بتن برای جبران تنشهای کششی که در مراحل اجرا و بهره برداری در آن ایجاد خواهد شد.

در هر دو روش از فولاد که چسبندگی خوبی با بتن دارد و ضریب انبساط حرارتی آن با ضریب انبساط حرارتی بتن تقریبا برابر است استفاده میشود.

قابل ذکر است که فرق اساسی بتن آرمه و بتن پیش تنیده در آن است که در بتن آرمه فولاد و بتن هنگام ساخت بطور ساده کنار هم قرار میگیرند و تنش هر دو در منطقه کششی مقطع , از نوع کششی است. در حالیکه در بتن پیش تنیده یک نوع اتحاد فعال بین آنها وجود دارد به این شکل که ابتدا فولاد توسط جکهای هیدرولیکی بسیار قوی کشیده میشود و بعد از ایجاد پیوستگی کافی بین فولاد و بتن , جکها به آرامی رها کشته و بتن را تحت تنش فشاری قرار میدهد که در مرحله بهره برداری تنش فولاد از نوع کششی و تنش بتن از نوع فشاری است.

در بتن آرمه به علت افزایش طول فولاد در مرحله بهره برداری در منطقه کششی بتن ترکهایی ایجاد میشود و با افزایش تنش کششی فولاد عرض ترکها زیادتر شده و در صورتیکه عرض ترکها محدود نشوند این امر روی پایایی سازه اثر زیان بخشی خواهد داشت. برای این کار مقدار تغییر طول نسبی فولاد محدود شود و چون اساس کشسانی فولاد برای انواع مختلف آن دارای مقدار ثابتی است لذا با محدود کردن تنش فولاد عرض ترکها به مقادیر پیش بینی شده ای محدود خواهد شد. به همین دلیل است که در آیین نامه های اجرایی استفاده از فولادهایی که دارای حد کشسانی بالایی ( با تنش تسلیم بیشتر از 5000 کیلوگرم بر سانتیمتر مربع )هستند مجاز نمی باشد.

برای ایجاد پیش تنیدگی در بتن از فولادهای مورد استفاده در بتن مسلح نمی توان استفاده کرد چراکه حدود 1800 تا 2500 کیلوگرم بر سانتیمتر مربع از تنش کشش اولیه فولاد در اثر خزش و کوتاه شدن کشسانی بتن و همچنین جمع شدگی آن در اثر خشک شدن و وادادگی فولاد و دیگر عوامل حذف و تلف میشود و حتی در صورت استفاده از مقاومترین نوع فولاد برای مسلح کردن بتن معمولی که تنش مجاز آن حدود 2800 کیلوگرم بر سانتیمتر مربع است تقریبا کل نیروی کششی اولیه فولاد در اثر افتهای ذکر شده تلف خواهد شد. به این دلیل در بتن پیش تنیده برای ایجاد پیش تنیدگی از فولاد با مقاومت بسیار بالا استفاده میشود تا پس از تلف شدن مقدار اولیه تنش مقدار زیادی از آن باقی بماند . بطور معمول برای تولید تیرچه پیش تنیده ار فولاد با مقاومت بسیار بالا به قطر 5 میلیمتر و دارای مقاومت 17500 تا 19000 کیلوگرم بر سانتیمتر مربع استفاده میشود.

یکی از قسمتهای اصلی انواع ساختمانها سقفهای بتنی هستند که نقش اساسی آنها انتقال نیروهای قائم و افقی ناشی از وزن مرده سقف و سربارها و نیروهای حاصل از زلزله و باد به تیرها و ستونها و دیوارهای باربر است.

لینک به دیدگاه
  • 6 ماه بعد...

سیستم u_boot یک سیستم سازه­ای از نوع دال دو طرفه مجوف (توخالی) می­باشد که در آن در حد فاصل مش­های میلگردی بالا و پایین بلوک­های پلاستیکی توخالی از جنس پلی پروپیلن (pp) جایگزین بتن غیرسازه­ای در وسط سقف خواهد شد.



سقف مجوف u_boot از دو لایه بتن مسلح تشکیل شده است که در بالا و پایین دال بصورت گسترده قرار می­گیرد و حد فاصل این دو لایه محصولی به نام u_boot از جنس پلی اتیلن و یا پلی پروپیلن (pp) قرار می­گیرد.



این محصول همانند بلوک­های سفالی و پلی استایرنی دارای هندسه مکعبی میباشد که با توجه به نیاز پروژه و محاسبات طراحی، ابعاد مختلفی دارد.



در روند اجرای دال­های مجوف با استفاده ازu_boot ، پس از آرماتورگذاری لایه زیرین u_boot ها کنار هم روی شبکه آرماتور زیرین قرار گرفته و پس از قرارگیری آرماتور برشی میانی و همچنین آرماتوربندی لایه فوقانی، بتن ریزی انجام می­شود. در نهایت مقطع دال بصورت Iشکل درآمده و عملکرد بهتری خواهد داشت.





مشخصات مصالح مورد استفاده در این سیستم:



در ساخت دال های بتن آرمه ی مجوف دوپوش U-Boot از مصالح زیر استفاده می گردد:



1. میلگرد: مشخصات میلگرد مورد استفاده در این دال ها مانند قسمت های دیگر سازه می باشد و سایز آنها از طراحی سازه بدست می آید. معمولا در این دال ها از میلگرد آجدار A3 استفاده می شود.



2. بتن: با توجه به مشخصات این دال ها بتن مورد استفاده باید دارای روانی بیشتری نسبت به اعضای دیگر سازه باشد تا به راحتی زیر قالب های U-Boot حرکت کرده و سطحی صاف ایجاد نمایند. این روانی بتن معمولا توسط افزودنی های فوق روان کننده که باعث ایجاد کاهش مقاومت نمی شوند ایجاد می گردد. مقاومت فشاری بتن در این دال ها مانند دال های بتن آرمه معمولی از طراحی سازه بدست می آید.



قالب های ماندگار U-Boot : قالب های هم شکلی هستند که از پلی پرولین نو و یا بازیافتی ساخته می شوند. این قالب ها پاسخی نو آورانه برای ایجاد فضای خالی داخل بتن و کاهش وزن و میزان بتن مصرفی دال می باشند. از این قالب ها در ابعاد مختلف برای پوشش دهانه های گوناگون استفاده می گردد.




جدول مشخصات فنی U-Boot






مبانی طراحی دال مجوف دوپوش U-Boot



استفاده از این نوع سقف بتنی در ساختمان هایی با اسکلت بتن مسلح مندرج در استاندارد 2800 ایران مجاز است. لازم است ضوابط و محدودیت های لرزه ای مربوط به این ساختمان ها مطابق استاندارد 2800 ایران و مبحث 9 مقررات ملی ساختمان ایران با عنوان طرح و اجرای ساختمان های بتن آرمه رعایت شود و در ساخت و طراحی و اجرای اسکلت این ساختمان ها ضوابط مبحث 9 مقررات ملی ساختمان ایران و آیین نامه ACI 318-08 رعایت شود.



مطابق استاندارد 2800 ایران استفاده از این سیستم سقف به همراه ستون های بتن آرمه به عنوان سیستم قاب خمشی منحصرا در ساختمان های 3 طبقه یا کوتاهتر از 10 متر مجاز است. در صورت تجاوز از این حد تنها در صورتی استفاده از این سیستم سازه ای مجاز است که مقابله با انواع نیروهای جانبی وارده توسط دیوارهای برشی بتن مسلح تامین شود. در این سیستم بخصوص در حالت بزرگ بودن دهانه ها و وجود نیروی ثقلی قابل ملاحظه در نظر گرفتن تمهیدات خاص به منظور کنترل برش سوراخ کننده (برش پانچ) بسیار حائز اهمیت می باشد. این دال ها قابلیت ترکیب با کابل های پیش- تنیده را جهت پوشش دهانه های بزرگ دارد. برای طراحی این دال ها از نرم افزار safe یا adapt استفاده می گردد.




لینک به دیدگاه

1. بستن قالب تخت زیرین دال


در این مرحله با توجه به تغییرات موجود قالب بندی زیرین دال انجام می گیرد. این قالب ها می توانند از جنس چوب و فلز مدولارباشد.



2. بستن شبکه آرماتور پایین دال




شبکه ارماتور پایین طبق نقشه های اجرایی باید به گونه ای بسته شود که حداقل یک میلگرد در بین قالب های U-Boot قرار گیرد.



3. چیدن قالب ها با توجه به نقشه های اجرایی




لینک به دیدگاه

4. بستن آرماتور بالای دال






در این مرحله شبکه ی آرماتور بالای دال بسته شده و هم چنین در صورت نیاز به آرماتورهای برشی این آرماتورها در بین قالب ها قرار می گیرند.

در این مرحله قالب های U-Boot طبق نقشه های اجرایی چیده و فاصله آنها به وسیله بند های تعبیه شده بر روی آنها تنظیم می گردد



5. بتن ریزی لایه ی اول







لینک به دیدگاه

6. تکمیل بتن ریزی.




لایه ی دوم بر روی لایه ی اول ریخته می شود تا به ضخامت مورد نظر برسد. باید توجه داشت فاصله ی زمانی بین بتن ریزی لایه اول و دوم نباید به قدری باشد که باعث گیرایی لایه ی اول شود.



7. باز کردن قالب ها






پس از گیرش بتن در زمان تایین شده در مبحث نهم مقررات ملی ساختمان قالب های زیر دال جمع شده و به طبقه ی دیگر منتقل می شود.



دال تخت حاصله :






باید توجه داشت که: کلیه ی مباحث مربوط به قالب بندی, آرماتوربندی, بتن ریزی, و نگهداری از بتن که در مبحث 9 مقررات ملی ساختمان آمده است در مورد این دال ها صادق می باشد و باید به دقت اجرا گردد.

لینک به دیدگاه

به گفتگو بپیوندید

هم اکنون می توانید مطلب خود را ارسال نمایید و بعداً ثبت نام کنید. اگر حساب کاربری دارید، برای ارسال با حساب کاربری خود اکنون وارد شوید .

مهمان
ارسال پاسخ به این موضوع ...

×   شما در حال چسباندن محتوایی با قالب بندی هستید.   حذف قالب بندی

  تنها استفاده از 75 اموجی مجاز می باشد.

×   لینک شما به صورت اتوماتیک جای گذاری شد.   نمایش به صورت لینک

×   محتوای قبلی شما بازگردانی شد.   پاک کردن محتوای ویرایشگر

×   شما مستقیما نمی توانید تصویر خود را قرار دهید. یا آن را اینجا بارگذاری کنید یا از یک URL قرار دهید.


×
×
  • اضافه کردن...
