تحلیل تجربی تنش

[Ehsan 112,346]



[Ehsan 112,346]

نحوه آماده سازی پوشش در روش موری در شکل زیر نشان داده شده است:



[Ehsan 112,346]

با توجه به شکل بالا،در حالت a نمونه مورد نظر ما را مشاهده میکنید.



همچنین یک قالب (mold) که روی آن چسب روی فیلمی آلومینیومی ریخته شده است.



این فیلم آلومینیومی در واقع همان شبکه هایی هستند که ما روی قطعه میچسبانیم.



1200 خط در هر میلیمتر وجود دارد !!!!!



در حالت b قطعه با فشار روی قالب سوار میشود.



پس از خشک شدن چسب در حالت c ، قطعه از قالب جدا شده و شبکه بندی آلومینیومی روی قطعه شکل میگیرند.

[Ehsan 112,346]

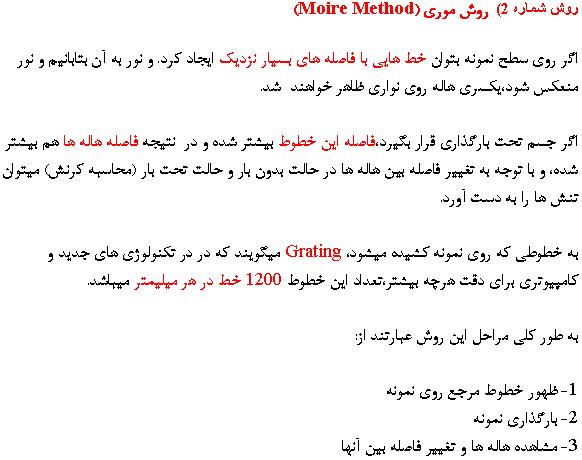

حال در روش موری،ما یک قطعه ای داریم که روی آن شبکه بندی شده است.



گفته شد،در هر میلیمتر 1200 شبکه به طور استاندارد وجود دارد.



در حالت بدون بار،این شبکه ها کاملا منظم هستند و وقتی نوری تابیده میشود،هاله های منظم منعکس میشوند.



اما پس از بارگذاری،شبکه ها نامنظم شده و در نتیجه،هاله ها پس از منعکس شدن نور،به هم نزدیک یا دور میشوند.





با تعیین تغییر فاصله هاله ها،در دو حالت بدون بار و تحت بار،کرنش به دست آمده و از روی کرنش،تنش به دست می آید.

[Ehsan 112,346]

تعیین تنش های پسماند با استفاده از اشعه ایکس :





تست اشعه ایکس یکی از تست های غیرمخرب برای تعیین تنش های پسماند میباشد.



اساس این روش بر اساس این فرض عمل میکند که با اعمال تنش به قطعه، فاصله صفحات کریستالی به هم میریزد و این تغییر فاصله را میتوان به نوعی به تنش ها ربط داد.





[Ehsan 112,346]

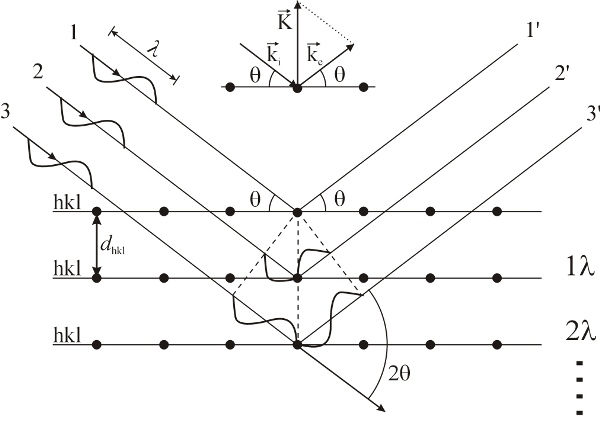

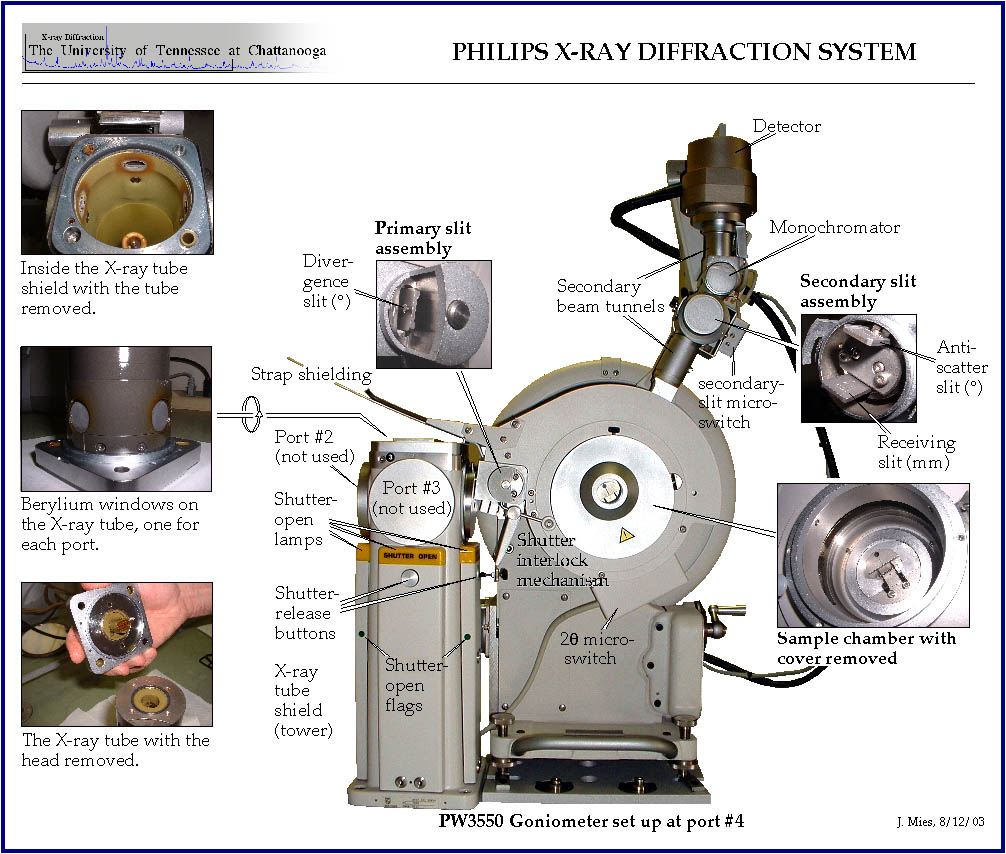

در شکل های زیر به ترتیب یک شکل شماتیک و نمای واقعی دستگاه نشان داده شده است :







[Ehsan 112,346]

پوشش ترد (Brittle Coating) یکی از راه های تجربی تحلیل تنش هست.



اگر بخوام ساده و با مثالی عمومی توضیح بدم،وقتی روی دستتون خمیر نان خشک میشه و شمادستتون رو باز و بسته میکنین، این خمیرها ترک میخورند و ترک ها از هم فاصله میگیرند.



اگر بتوانیم این تغییر فاصله ها را به نحوی به کرنش ربط بدیم،میتوانیم تنش را به دست آوریم.



مراجع برای این بخش بسیار اندکه، بنده کتابی رو از منابعی که خودم در اختیار دارم، برای استفاده از دوستان قرار میدم.

امیدوارم بتونه بهشون کمک کنه.





برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[Ehsan 112,346]

انواع روش های کرنش سنجی :







روش های خروجی آنالوگ :







روش های کلاسیک: شبکه بندی (Grid)، پوشش ترد(Brittle coating)





روش های اپتیک : فوتو الاستیسیته (Photoelasticity) و (Holographic interferometry)







روش های خروجی دیجیتال:







کرنش سنج ها(strain gauge)



پیزو الکتریک(piezo electric)

[Ehsan 112,346]

مزایا و معایب دو روش شبکه بندی (Grid) و پوشش تر د(Brittle coating) :





مزایا شبکه بندی : ساده و آسان ، کم هزینه





مزایا پوشش ترد : دید کلی بر روی نقاط ماده ، مشخص بودن نقاط تمرکز تنش







معایب هر دو روش:



تنها برای موادی که تغییر شکل قابل توجه دارند قابل استفاده است ، بسیار غیردقیق ، دسترسی 100% لازم است ، عدم امکان تبدیل اطلاعات به دیجیتال

[Ehsan 112,346]

Gage factor چیست؟ از چه روش هایی به دست می آید؟







Gage factor نسبت تغییر نسبی در مقاومت گیج کرنش (Strain gage) به کرنش (ε) می باشد.





1- روش آزمایشگاهی

2- روش نموداری

3- روش جدولی

[Ehsan 112,346]

Strain Gauge (کرنش سنج) :





شامل یک رسانای الکتریکی کشیده شده است که به صورت یک الگوی مارپیچ روی یک ورق نازک فلزی فرم داده می شود.



این ورق فلزی برروی یک حامل عاق چسبیده می شود.حامل معمولا بوسیله یک چسب به عضو حامل بار می چسبد.



کرنش بوسیله تغییر در مقاومت گیج اندازه گیری می شود.

[Ehsan 112,346]

محدوده مجاز استفاده از کرنش سنج الكترونيكي :







تا وقتيکه تنش در محدوده الاستيك سيم کرنش سنج باقي بماند.



(در اثر اعمال تنش تغييرات ماندگار(پلاستیک) نداشته باشيم)



مراحل نصب کرنش :



آماده سازی سطح ، علامت زدن نقطه اندازه گيری ، لحيم کاری سيم های کرنش سنج



وظيفه چسب کرنش سنج:



اتصال محکم کرنش سنج به سطح ، انتقال تغيير شکل نمونه به گيج بدون تلفات ، عايق بندی کرنش سنج

[Ehsan 112,346]

خواص سيستم هاي کرنش سنجي :





ثابت کاليبراسيون با دما تغيير نكند



کوچك بودن ابعاد کرنش سنج



پاسخ گيج به کرنش، خطي باشد



نصب آسان



حداکثر خطاي گيج 10 % باشد



خروجي کرنش سنج تحت تاثير عوامل محيطي نباشد.





عوامل محیطی مثل رطوبت :





مقاومت گيج را کاهش می دهد.



تاثير چسب در انتقال کرنش از نمونه به گيج را کاهش می دهد...

[Ehsan 112,346]

در لحيم کاری کرنش سنج چه مواردی را بايد مورد توجه قرار داد؟





دمای هويه و ولتاژ آن نبايد آنقدر زياد باشد که باعث ذوب شدن ترمينال يا سيم کرنش سنج شود...







کرنش سنجی مقاومتی دومحوره :





در اين نوع کرنش سنج ها دو رديف سيم عمود بر هم وجود دارند و می توانند کرنش را در دو راستای متعامد اندازه گيری کنند.







حد اضافه طول کرنش سنج و عوامل موثر بر آن :





حداکثر کرنشی است که می توان توسط کرنش سنج اندازه گيری کرد.



تابع جنس کرنش سنج و نوع چسب و .... است.

[Ehsan 112,346]

در شکل های زیر نحوه چسباندن کرنش سنج بر روی یک تیر تحت خمش نشان داده شده است.





در یک تیر تحت خمش، قسمتی از تیر تحت تنش خمشی کششی و قسمتی تحت تنش خمشی فشاری خواهد بود.





کشش سبب افزایش مقاومت موجود در کرنش سنج و فشار سبب کاهش این مقاومت میشود.









[shevchenko 10]

با سلام

مطالب برای بنده ناقص مشخص شده و کل مطالبو ندارم چرا اینجوریه ؟

[Just Mechanic 27,854]

درود کدوم قسمت رو ندارید؟

[diba700 11]

سلام

این فایلو میشه یه جای دیگ اپلود کنین

دان نمیشه!

[diba700 11]

پوشش ترد (Brittle Coating) یکی از راه های تجربی تحلیل تنش هست.



اگر بخوام ساده و با مثالی عمومی توضیح بدم،وقتی روی دستتون خمیر نان خشک میشه و شمادستتون رو باز و بسته میکنین، این خمیرها ترک میخورند و ترک ها از هم فاصله میگیرند.



اگر بتوانیم این تغییر فاصله ها را به نحوی به کرنش ربط بدیم،میتوانیم تنش را به دست آوریم.



مراجع برای این بخش بسیار اندکه، بنده کتابی رو از منابعی که خودم در اختیار دارم، برای استفاده از دوستان قرار میدم.

امیدوارم بتونه بهشون کمک کنه.





برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام







سلام

این فایلو میشه یه جای دیگ اپلود کنین

دان نمیشه!

[Just Mechanic 27,854]

سلام

این فایلو میشه یه جای دیگ اپلود کنین

دان نمیشه!



درود فایل رو چک کردم مشکلی نداشت

ولی باز هم براتون آپلود کردم
