خب حالا میخواهیم اولین گام که همان مدلسازی سازه است را شروع کنیم...

اما قبل از هر کاری همان طور که قبلا اشاره شد

اولین کار بعد از باز کردن برنامه انتخاب واحدمورد نظر از جعبه کشویی گوشه پایین سمت راست برنامه می باشه...

پس:

File >New model یا ctrl + N را بزنید

پنجره New Model Initializationباز میشه که شرح این پنجره در زیر اومده:


گزینه 1:با انتخاب این دکمه برنامه نام و آدرس یک فایل ایتبز را که قبلا ساختیم و میخواهیم اطلاعاتی از قبیل مشخصات مصالح- بارها و... ازاون فایل به این فایل جدید منتقل شود استفاده می شود.این گزینه دربالا بردن سرعت عمل شما نقش بسزایی داره بطوری که حرفه ای ها از این گزینه زیاد استفاده می کنند.

گزینه 2: این گزبنه مشابه گزینه بالایی است با این تفاوت که با زدن این دکمه برنامه مشخصات و تنظیمات یک فایل را با نام Default.edb را که در مسیر اصلی نصب نرم افزار قرار دارد را فراخوانی می کند .در واقع شما یک فایل الگو می سازید و بانام Default.edb در شاخه نصب برنامه کپی می کنید . برای صرفه جویی بیشتر در وقت دیگه اون پنجره انتخاب فایل که با زدن گزینه 1 ظاهر میشد با اینکار دیگه ظاهر نمیشه .حالا صورتیکه چنین فایلی هم وجود نداشته باشد برنامه از مشخصات و تنظیمات پیش فرض خود برای مدل جدید استفاده می کند.

گزینه 3: که ما در اینجا از این گزینه جهت آشنایی با مراحل مختلف مدلسازی استفاده می کنیم. در واقع با زدن این دکمه برنامه یک فایل جدید با مشخصات و تنظیمات پیش فرض ایجاد می کند که ما با توجه به مشخصات پروژه مان این تنظیمات را تغییر می دهیم.

در ضمن پسوند فایل های ایتبز edb می باشه.

لینک به دیدگاه

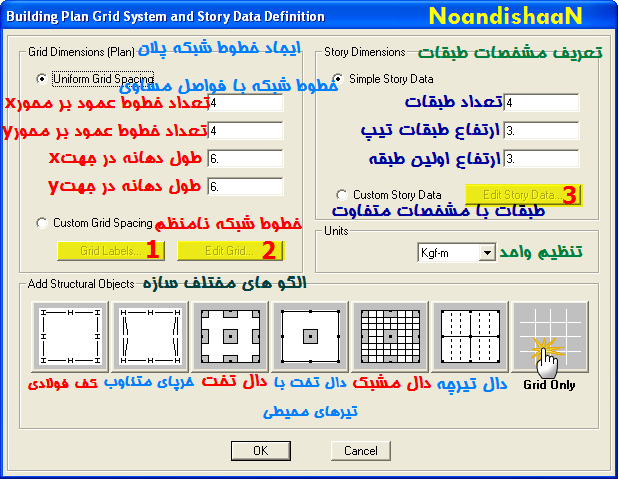

با کلیک بر روی هر کدوم از گزینه های 1و2 و3 پنجرهNew Model Initialization پنجره ای باز می شود که از 3 قسمت تشکیل شده:

1- سمت چپ که در این قسمت مشخصات خطوط شبکه سازه مورد نظر یا همون تعداد آکس ها در جهات x , y و فاصله بین آکس ها را وارد می کنیم .

که دو روش برای وارد کردن این مشخصات وجود یکی در حالتی که خطوط آکس یا خطوط شبکه یا دهانه ها دارای فواصل مساوی باشنداصطلاحا حالت Uniform Grid Spacing که شرح گزینه های این قسمت در عکس زیر مشخص شده .

و حالت دوم که بیشتر این حالت کاربرد داره . وارد کردن تعداد و فاصله بین آکس بطور دلخواه, زمانی که اندازه دهانه ها مساوی نباشد که برای این منظور باید گزینه Custom Grid Spacing را فعال کنید.

به این خطوط شبکه گرید لاین (Grid Line )هم گفته میشه که در واقع یک ابزار کمک ترسیمی می باشه.

2-سمت راست برای وارد کردن تعداد طبقات و ارتفاع طبقات

در برنامه ارتفاع طبقات از وسط سقف سازه ای یک طبقه تا وسط سقف سازه ای طبقه بعدی در نظر گرفته می شود.

فقط اینجا یه نکته ای هست و اونم مربوط میشه به طبقه همکف که در نقشه های معماری ارتفاع این طبقه را از روی کف تمام شده در نظر می گیرند .که مهندس محاسب باید ضخامت کف سازی طبقه همکف که بسته به شرایط ولی بطور معمول 30 تا 40 سانت ارتفاع کرسی چینی می باشه را باید به ارتفاع طبقه همکف اضافه کنه.

که در اینجا هم مثل حالت قبل دو حالت برای وارد کردن ارتفاع طبقات وجود داره.

یکی حالتی که ارتفاع طبقات یکسان باشه که شرح گزینه های این بخش در عکس مشخصه و دوم حالتی که ارتفاع طبقات متغیره و همچنین برای مشخص کردن خواص طبقات مشابه.

طبقات مشابه در بالا بردن سرعت مدلسازی نقش خیلی مهمی داره مثلا شما یه ساختمان 3 طبقه دارید برای برنامه در بخش طبقات مشابه مشخص می کنید که خواص طبقات دوم و سوم مانند طبقه اول است. در نتیجه بعد از این, هر ترسیمی که شما در طبقه اول انجام بدبد در طبقات دوم و سوم هم ظاهر خواهد شد.

مثلا شما برای طبقه اول تیر و ستون می کشید می بینید که همان تیر و ستون هم در طبقه دوم وسوم رسم شده.

3- پایین پنجره که شامل الگوهای مختلف سازه ای است .

که معمولا گزینه Grid Only کاربرد داره چون اکثرا مدل های سازه ای متناسب با کشور سازنده نرم افزار می باشه .


لینک به دیدگاه

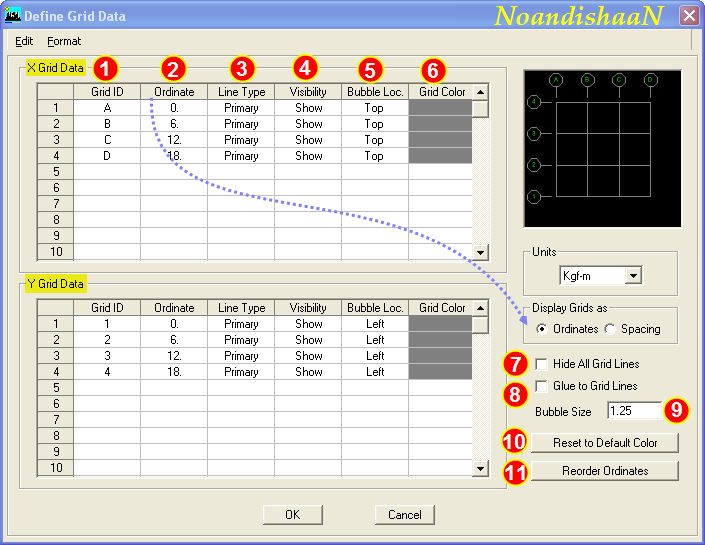

با کلیک بروی دکمه Edit Grid (دکمه شماره 2 )پنجره زیر باز می شود


این دکمه برای ایجاد خطوط شبکه با فواصل نا مساوی در پلان می باشد

حال معرفی قسمت های مختلف این پنجره:

1-نام خطوط شبکه

2-در این ستون فواصل بین خطوط شبکه یا همون دهانه وارد می شود که

قبل از وارد کردن اندازه دهانه ها از قسمت Display Griad as باید نحوه وارد کردن اندازه ها را مشخص کنیم

روش Ordinate:وارد کردن فواصل خطوط شبکه بصورت تجمعی نسبت به مبدا

روش Spacing در این روش اندازه دهانه ها وارد می شود که این روش پیشنهاد می شود

در صورت استفاده از روش بالا آخرین عدد در ستون Spacing صفر وارد می شود

3-تعیین نوع خط شبکه که شامل Primary , Secondary می باشه

در حالت Primary خط آکس اصلی و دارای نام و حباب می باشد

در حالت Secondary خط آکس فرعی و فاقد نام و حباب می باشه

برای سوئیچ بین دو حالت بالا کافیست بر روی خانه مورد نظر دو بار کلیلک کنید

4- با این گزینه می توان امکان نمایش (show)و یا عدم نمایش (hide)یک خط آکس را مشخص کرد

که با دو بار کلیک بر روی هر خانه این گزینه تغییر وضعیت میده

5-محل قرار گیری حباب را از بالا(top) به پایین(bot) و همچنین از چپ(left) به راست(right) تغییر می دهد

برای تغییر کافیست در خانه مورد نظر دو بار کلیلک کنید

6- تغییر رنگ خط شبکه

برای تغییر رنگ یا روی خانه مورد نظر دو با رکلیک کنید یا از منوی Format بالای پنچره گزینه colorرا انتخاب کنید

7-مخفی کردن کلیه خطوط شبکه

8-با فعال بودن این گزینه گره ها به محل تلاقی گرید لاین می چسبند با جابجایی گرید لاین هندسه سازه یا محل گره ها هم تغییر می کنه

9-اندازه حباب سر خطوط شبکه

10-در صورت تغییر رنگ خطوط شبکه با کلیک بر روی این دکمه رنگ خطوط شبکه به حالت پیش فرض بر می گردد

11-این دکمه فقط در حالت Ordinate فعال می شود در صورتیکه تغییراتی در اندازه خطوط شبکه داده شود با زدن این دکمه خطوط شبکه بصورت صعودی مرتب می شوند.

لینک به دیدگاه

با کلیک بر روی دکمه شماره 1 پنجره مربوط به نام گذاری خطوط شبکه بر اساس حروف الفبا و اعداد در دو جهت x, y باز می شود

که میتوان با توجه به پلان معماری این نام گذاری را تغییر داد.


لینک به دیدگاه
لینک به دیدگاه
  • 2 هفته بعد...

دو نوع سیستم مختصات در برنامه برای تعریف خطوط شبکه وجود داره که هر سیتم خطوط شبکه مربوط به خودش را داره

1- دستگاه مختصات دکارتی (Cartesian)

2- دستگاه مختصات استوانه ای (Cylindrical)

بدلیل نا منظم بودن پلان برخی ساختمان ها

برای مدلسازی اینگونه این پلان ها مجبوریم بصورت ترکیبی از دو سیستم مختصات دکارتی و استوانه ای استفاده کنیم.

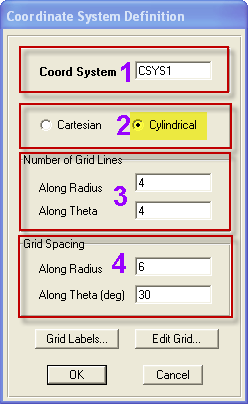

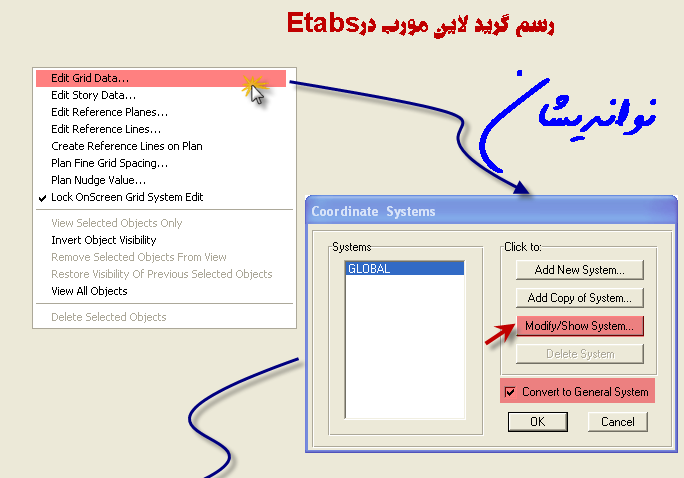

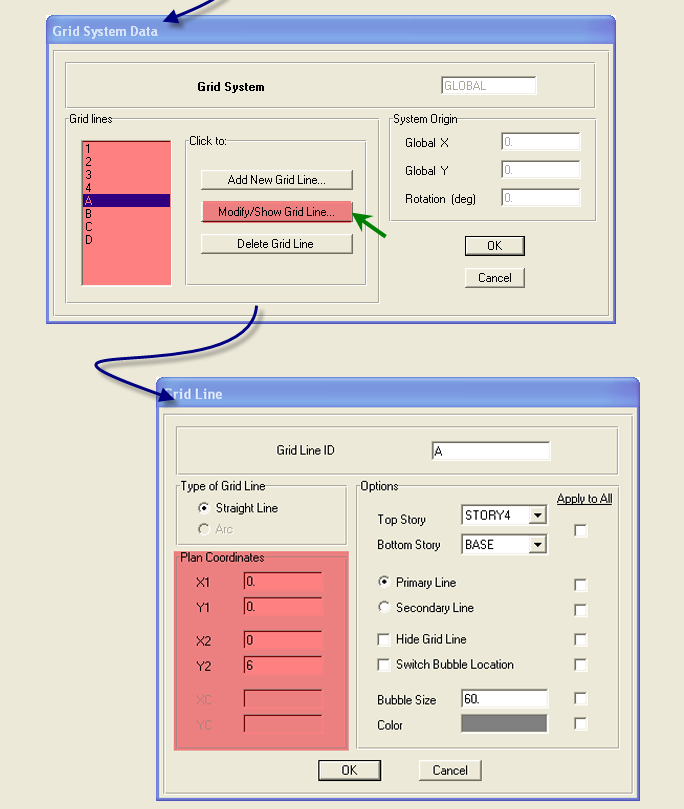

برای داشتن سیستم مختصات استوانه ای در صفحه راست کلیک می کنیم و گزینه Edit Grid Data… را انتخاب می کنیم حال در پنجره باز شده Add New System را بزنید که شرح این پنجره را دو حالت کارتزین و استوانه ای در زیر اومده...

bi8a4t0hkvoqwsmpjokk.png syq1bzzs6t55j51efa5n.png

قسمت1: انتخاب یک نام برای دستگاه مختصات جدید

قسمت 2: انتخاب نوع سیستم مختصاتی که میتونه دکارتی (Cartesian) یا استوانه ای (Cylindrical) باشه.

نکته: در سیستم دکارتی مختصات با X,Y,Z مشخص میشوند ولی در سیستم استوانه ای بصورت R,Ѳ,Zمشخص می شوند.

قسمت 3:تعدا خطوط شبکه در پلان که در دکارتی در دو جهت X, Y و در استوانه ای در دو جهت شعاعی(Radius) و زاویه ای (Theta) می باشه.

قسمت 4:جهت معرفی فاصله بین خطوط شبکه که در صورت مساوی بودن دهانه ها از این دو گزینه استفاده میشه و در غیر اینصورت از دکمه Edit Grid استفاده میشه. پنجره Edit Grid شبیه پنجره ایست که قبلا شرح داده شد فقط در این جا گزینه Locate System Origin… اضافه شده که از طریق این دکمه محل مرکز دستگاه مختصات جدید را نسبت به دستگاه مختصات اصلی و همینطور چرخش دستگاه مختصات جدید را میتوننیم انجام بدیم.

دکمه Grid Labels هم توی پست های قبلی توضیح داده شد.

لینک به دیدگاه

یه روش دیگه جهت مدلسازی سازه در نرم افزارایتبز این است که ابتدا خطوط شبکه (پلان آکس بندی) را در اتوکد به شرطی که همه ترسیمات در لایه صفر باشه انجام داده همچنین باید توجه کرد نقطه ای را که میخواهید در ETABS بعنوان مبدا مختصات باشه در اتوکد باید همان نقطه در مبدا مختصات باشه . بعد از ترسیم , پلان آکس بندی مورد نظر را با فرمت DXF ذخیره کنید.سپس در برنامه ETABS مسیر زیر را دنبال کنید

File/Import/Dxf File Of Architectural Grid

پنجره New Model Initializationباز میشه که در پست های قبلی توضیح داده شد که در اینجا منNO را زدم در پنجره جدید باز شده آدرس فایلی dxf را که ساخته بودید پیدا کنید و open را بزنیدسپس در پنجره باز شده( Import Dxf) لایه صفر را انتخاب و ok کنید.

مشاهده می کنید که آنچه در اتوکد کشیده بودید به ایتبز انتقال داده شد . جهت تنظیم تعداد طبقات در صفحه راست کلیک کنید سپس را انتخاب کنید Edit Story Data .

لینک به دیدگاه
  • 1 ماه بعد...

چند نکته در در مورد مدلسازی:

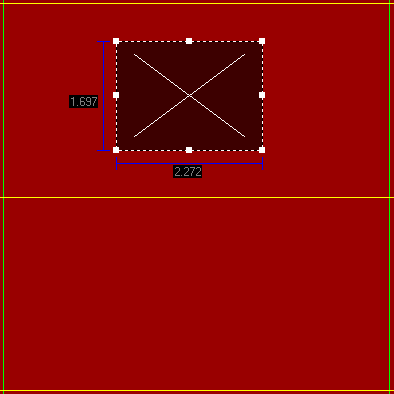

نحوه ایجاد پنجره در دیوار برشی:

ابتدا در حالت elevation قرار گرفته سپس با اجرای دستور Draw Windows و کلیک روی دیور برشی نشانگر مختصات و شکل پنجره نمایان میشه در محل مورد نظر کلیک می کنیم تا پنجره ترسیم شود.حال برای تنظیم ابعاد پنجره آیکن تغییرشکل یا Reshapeرا از نوار ابزار کناری زده سپس روی پنجره رسم شده کلیلک کنید یک سری مربع های سفید رنگ اطراف پنجره رسم شده ظاهر میشه که با راست کلیک روی این مربع ها میتوان ابعاد مورد نظر را وارد کرد و یا حتی میتوان با درگ و دراپ ابعاد پنجره را تغییر داد.

اگر بخواهید محل پنجره در دیوار برشی تبدیل به یک سوراخ در دیوار برشی شود بعد از انتخاب دیوار برشی دستور زیر را اجرا کنید

Edit/Mesh Walls For Opening

شکل زیر رسم پنجره در دیوار برشی را نشان میدهد


لینک به دیدگاه

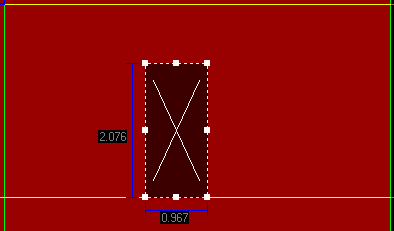

نحوه ایجاد در در دیوار برشی:

ابتدا در حالت elevation قرار گرفته سپس با اجرای دستور Draw Door و کلیک روی دیور برشی نشانگر مختصات و شکل پنجره نمایان میشه در محل مورد نظر کلیک می کنیم تا پنجره ترسیم شود.حال برای تنظیم ابعاد در آیکن تغییرشکل یا Reshapeرا از نوار ابزار کناری زده سپس روی در رسم شده کلیک کنید یک سری مربع های سفید رنگ اطراف پنجره رسم شده ظاهر میشه که با راست کلیک روی این مربع ها میتوان ابعاد مورد نظر را وارد کرد و یا حتی میتوان با درگ و دراپ ابعاد در را تغییر داد.

اگر بخواهید محل در در دیوار برشی تبدیل به یک سوراخ در دیوار برشی شود بعد از انتخاب دیوار برشی دستور زیر را اجرا کنید

Edit/Mesh Walls For Opening

شکل زیر رسم در در دیوار برشی را نشان میدهد




لینک به دیدگاه

چگونگی ترسیم انواع بادبند:

ابتدا باید در حالت elevation قرار گرفته سپس با کلیک بر روی آیکن ترسیم بادبند از نوار ابزار کناری به روش های زیر میتوان شروع به ترسیم بادبند کرد

1-کلیک در فضای بین خطوط شبکه

2-باز کردن پنجره در ناحیه مورد نظر بین خطوط شبکه

شکل زیر بترتیب نمایانگر بادبند ضربدری-بادبندهشتی –بادبند هفتی –بادبند قطری به عقب –بادبند قطری به جلو می باشه

که در پنجره کوچکی که هنگام کلیلک روی ایکن ترسیم بادبند ظاهر میشه قابل تنظیم است.


لینک به دیدگاه

اما چگونگی ترسیم بادبند های با خروج از مرکزیت از وسط- ازراست و از چپ:

برای این منظور کافیست بعد از انتخاب نوع بادبند مورد نظر میزان خروج از مرکزیت را وارد کنید

که در شکل زیر مشخص است:


لینک به دیدگاه
  • 3 ماه بعد...

سلام مهندسین

آقا من یه اشتباهی کردم سر کلاسای کاربرد نرفتم

این پروزه رو دادن اجرا کنم:

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.



من باید طبق اطلاعات ستون سمت چپ عمل کنم، اولا بلد نیستم خرپشته مدل کنم، دوما نمیدونم اون U های زیر اطلاعات چی هستن، میدونم مربط به بار زنده و مرده هستنا:icon_pf (34):

لطفا کمک:hanghead:

لینک به دیدگاه
  • 1 سال بعد...

با سلام خدمت شما دوست عزیز



ممنون از اینکه این آمزش ها را در اختیار گذاشتید .. راستش میخواستم بپرسم بهترین راه برای یاد گیری کامل و حرفه ایه نرم افزار های ایتبس و سیف چیه ؟؟



برم آموزشگاه یا بصورت خوندن کتاب و یا دی وی دی های مربوطه این نرم افزار رو یاد بگیرم



واقعا ممنون میشم کمکم کنید .. منتظر جوابتون هستم :icon_gol:
