سلام



در این آموزش شبیه سازی حرکت خطی خودرو توسط شی Toy car رآکتور را می آموزید



برای آشنایی اولیه با رآکتور به تاپیک آشنایی با رآکتور مراجعه کنید



1> مکس را باز کرده و با نامی مناسب فایل خود را ذخیره کنید

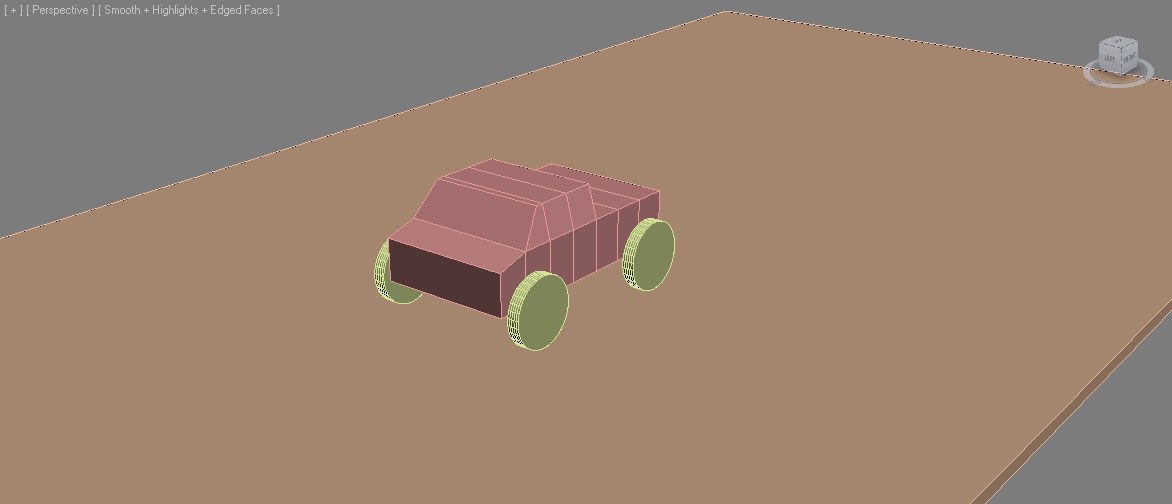

2> برای این آموزش به یک سطح - یک بدنه و 4 چرخ احتیاج داریم .. آنها را مطابق سلیقه خود توسط اشکال سه بعدی استاندارد یا دو بعدی ایجاد کنید





3> از مسیر Animation - > reactor - > rigid body یک جسم ماده سخت ساخته و در پانل مدیفایر تمام اجسام موجود در صحنه را زیر مجموعه این شی قرار دهید

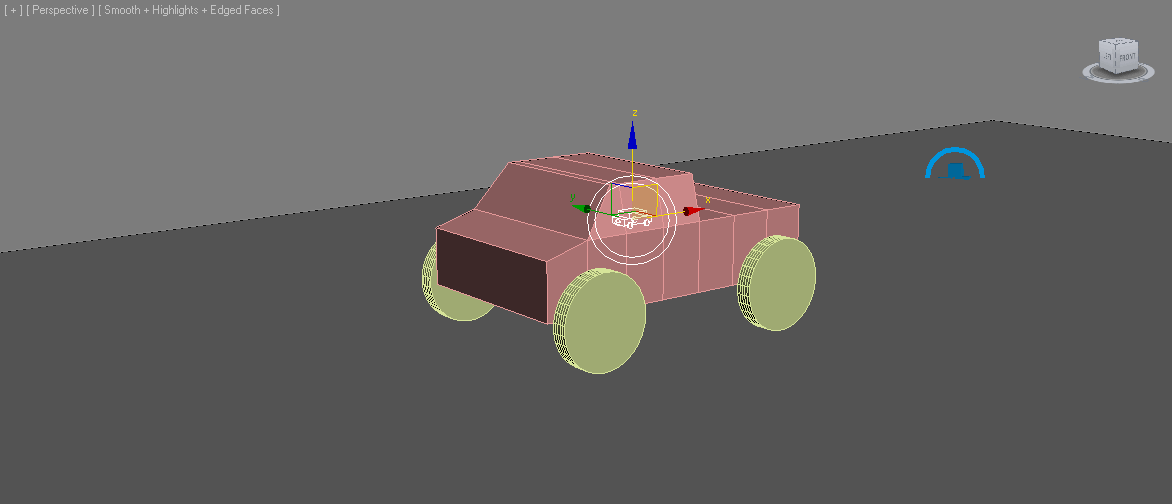

4> از مسیر Animation - > reactor - > Toy car جسم خودرو را انتخاب و در صحنه کلیک کنید تا ساخته شود





5> در پانل مدیفایر روی دکمه Chassis کلیک کرده و بدنه خودرو را انتخاب کنید - روی دکمه Add کلیک کنید و 4 چرخ را انتخاب کنید .. به این شکل رآکتور ارتباط بین چرخها و بدنه را برقرار میکند





6> تنظیمات قدرت موتور و سیستم تعلیق را به دلخواه و بسته به شرایط حرکت و سختی مسیر انجام دهید





توجه کنید : پس از تنظیم قدرت موتور و سرعت .. یک فلش کوچک به آیکون Toy car افزوده میشود که خوردرو تنها در جهت این فلش حرکت میکند

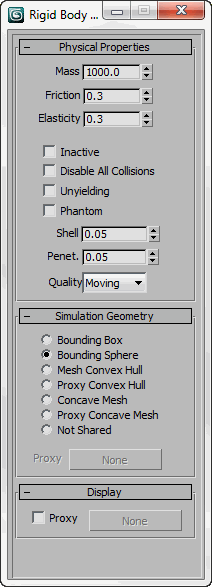

7> از مسیر Animation - > reactor - > open propertty editor پنجره مخصوص تنظیمات وزن - اصطکاک - الاستیکی و تعیین نوع تماس اشیا با هم را باز کرده و تنظیمات را انجام دهید



برای چرخ ها





برای بدنه





برای سطح ( سطح احتیاجی به وزن ندارد )





8> پس از طی کردن مراحل بالا از مسیر Animation - > reactor - > Preview animation می توانید پیش نمایش انیمیشن خود را دیده و اشکالات را پیدا کنید

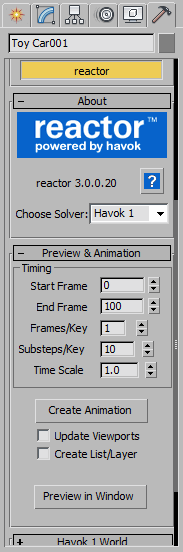

9> پس از طی کردن مراحل بالا و نهایی شدن کار .. وقت خروجی گرفتن از رآکتور فرا رسیده .. ابتدا به پانل Utilities رفته و دکمه Reactor را کلیک کنید و در برگه Preview & animation زمان پایان انیمیشن را تنظیم کنید ( زمان را زیاد در نظر بگیرید .. در موقع رندر میتوانید تعیین کنید که تا چه فریمی رندر شود )











10> سپس زمان Timeline را با توجه به آموزه های تاپیک اصول متحرک سازی در مکس همانند زمان پایان انیمیشن در پنجره رآکتور تنظیم کنید



11> از مسیر Animation - > reactor - > Create animation کلیدهای متحرک سازی را بسازید





این پیام را تایید کنید





توجه کنید : در موقع پیش نمایش یا ساخت کلیدها .. ممکن است اخطارهایی دریافت کنید که منبع این اخطارها تماس اجسام با هم یا تنظیمات مقایر با قوانین فیزیک می باشد .



توجه کنید : آموزش چگونگی رندر در مکس را میتوانید در تاپیک اصول رندر صحنه مشاهده نمایید



توجه کنید : در ساخت مسیر خلاقیت بخرج دهید .. مسیرهای پر از موانع جذابترند





.

. موفق باشید
