مدار اندازه گیری دما

یک مدار ساده و دقیق برای اندازه گیری دما که از سنسور NTC برای اندازه گیری دما استفاده میکنه.هنگامی که دما از حدی بالاتر بره و امیتر ترانزیستور به کمک دیود زنر برروی 4.7 ولت تنظیم شده است. با تغییر دما ورودی بیس ترانزیستور تغییر میکنه و زمانی که از ولتاژ امیتر بالاتر بره ترانزیستور روشن و بلندگو به صدا در میاد

[Mohammad-Ali 9,728]

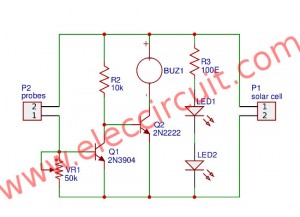

مدارشارژخورشیدی







این مداربااستفاده ازیک پیل خورشیدی 12 ولتی ویک تنطیم کننده ولتاژ IC LM317 کارمی کند.

پانلهای خورشیدی متشکل ازسلولهای خورشیدی که هریک 1.2 ولت می باشد.12ولت DC درخروجی توسط پانل برای شارژباطری بوجود می آید. VR برای ارایه یک ولتاژ9ولت برای باطری بین پایه تنظیم وزمین قرار می گیرد.

مقاومت R3 جریان شارژرامحدودمی کندووظیفه D2 جلوگیری ازتخلیه شدن باطری است.وقتی باطری پر است ترانزیستور T1 ودیودزنربه عنوان سویچ قطع کننده عمل می کنند.به طورمعمول وقتی T1خاموش است باطری شارژمی شود.

وقتی ترمینال ولتازباطری به بالاتراز 6.8 ولت افزایش یافت دیودزنروظیفه هدایت وتهیه جریان پایه T1 رادارد.

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[Mohammad-Ali 9,728]

رادیوگوشی بدون برق وباطری

---

برای بهترشدن صدا،می توان یک سیم برداشته ونقطهBرابه یک لوله آب وصل کنید.

[rasool1370 1,777]

سلام به همگی یه مدار میخواستم که موج pwm تولید کنه و بتونه پهنای پالس از صفر شروع کنه و تا 100 درصد برسه دوباره کم یشه تا صفر و مدام این کار بکنه و مدت زمان صفر تا صد قابل تنظیم باشه.

باتشکر

[NIKCO 14]

تو این تاپیک هرکس مدارساده الکترونیکی و کاربردی داره رو قرار بده.

برای دیدن عکسها در اندازه واقعی روی آنها کلیک کنید







اخه مهندس خیلی از این تایپیکها عکس ندارن ؟؟؟ چطور میشه به عکسها دست پیدا کرد؟؟



اخه مهندس خیلی از این تایپیکها عکس ندارن ؟؟؟ چطور میشه به عکسها دست پیدا کرد؟؟

[Mehdi.Aref 26,774]

اخه مهندس خیلی از این تایپیکها عکس ندارن ؟؟؟ چطور میشه به عکسها دست پیدا کرد؟؟



بله متاسفانه بعضی از عکسها قدیمیست و در خودسایت اون زمان اپلود نشده بود و از اپلودسنترهایی که گذاشته بودم حذف شدن بازم اگه عکسی مدنظرتون بود بگید تا براتون بذارم

[Mehdi.Aref 26,774]

گرماسنج

در اين جلسه با يک مدار بسيار جالب آشنا خواهيد شد . شما مي­توانيد تغييرات خيلي کوچک دما را به کمک اين مدار متوجه شويد .به محض بالا رفتن دما اين مدار با روشن کردن يک LED به ما هشدار خواهد داد .البته خروجي اين مدار مي تواند يک آژير خطر هم باشد .



قسمت اصلي اين مدار، يک IC به نام تقويت کننده عملياتي 741 است. ؟ اين IC دو ورودي دارد که به پايه هاي 2و3 آن وصل ميشوند . در ضمن يک خروجي دارد که به پايه 6 وصل ميشود . پايه 7 آن به سر مثبت منبع تغذيه و پايه 4 آن به سر منفي منبع تغذيه وصل مي شود ، تا IC روشن شود .

وقتي IC روشن شد اگر ولتاژ دو پايه ورودي آن يعني پايه­هاي 2 و 3 باهم مساوي باشند، در خروجي آن (پايه6) ، ولتاژ تقريبا به اندازه ولتاژ تغذيه مدار خواهد بود . اما اگر ولتاژ يکي از پايه­ هاي ورودي از پاية ديگر کمتر بشود ، خروجي مدار تبديل به صفر ولت خواهد شد .

فرض کنيد تعادل پل مقاومتي بهم خورد و دماي محيط بالا رفت. در اين لحظه خروجي IC صفر ولت مي شود و مدار ترانزيستوري روشن خواهد شد و جريان الکتريکي از کلکتور به سمت اميتر آن سرازير خواهد شد . اکنون مي خواهيم مدار ما را از اين افزايش دما آگاه کند ، بطور مثال يک آژير به صدا درآيد و يا يک چراغ روشن شود .





برای دیدن بهتر عکس روی آن کلیک کنید

[Mehdi.Aref 26,774]

چراغ شب الکترونیکی



ترانزیستورهای این مدار میتونن هریک از ترانزیستورهای PNP شماره ها 2SC711 , 2N3904, BC109C باشند. مدل فتوسل بکار رفته در این مدار ORP12 می باشد. که مقاومت داخلی کمی دارد. در فضای تاریک مقاومت فتوسل بکار رفته کاهش می یابد.مقاومت 1K , پتانسیومتر 50K و فتوسل بکار رفته در مدار جهت بایاس ترانزیستور اول بکار می رود. با روشن شدن ترانزیستور اول کلکتور آن افت کرده و ترانزیستور دوم و لامپ متصل به آن روشن می شود .



[hosein0021 11]

من روش ساختن فرستنده رادیویی رو می خوام :cryingf::cryingf::cryingf::cryingf::cryingf::cryingf::cryingf::cryingf::cryingf:

[Mehdi.Aref 26,774]

water activated alarm(آشکارساز رطوبت)



در شرایط خشک جریان بایاسی برروی ترانزیستور BC109 وجود نداشته و ترانزیستور غیرفعال هست اما بعد از اینکه پروب بین امیتر و بیس رطوبتی حس کند جریان کوچکی بین آنها برقرار شده و ترانزیستور فعال شده و جریان ایجاد شده برروی کلکتور ای سی 555 رو فعال کرده و صدای آژیر بلند می شود.

[Mehdi.Aref 26,774]

من روش ساختن فرستنده رادیویی رو می خوام :cryingf::cryingf::cryingf::cryingf::cryingf::cryingf::cryingf::cryingf::cryingf:



مدارات فرستنده رادیویی زیادی هست که میتونید ازش استفاده کنید مثلا مدار زیر یک فرستنده رادیویی FM رو نشون میده



FM Transmitter





[Mehdi.Aref 26,774]

آشکارساز کنترل از راه دور مادون قرمز



مدار برای استخراج و اندازه گیری حامل مدولاسیون یک کنترل از راه دور Infra Red. توجه داشته باشید که این مدار پالس کنترل را از نظر مدولاسیون جدا نمی کند، اما سیگنال تکمیل شده را تقویت می کند تا شکل موج را به صورت ایده آل بر روی یک اسیلوسکوپ یا یک شمارنده فرکانس نمایش دهد. فرکانس های مدولاسیون بین 1kHz و چند مگاهرتز ممکن است اندازه گیری شود.تمام کنترل های راه دور با استفاده از تکنولوژی Infra Red از سیگنال های کنترل دیجیتالی استفاده می کنند که با موج حامل فرکانس بالا فرکانس می شوند. موج حامل، که به چشم انسان نامرئی است، معمولا بین 36 تا 38 کیلوهرتز متغیر است. با این حال، برخی از تجهیزات مانند decoders ماهواره ممکن است از فرکانس های مدولاسیون حتی بیشتر استفاده کنند. سیگنال های کنترل دیجیتال نسبتا کندی نسبت به فرکانس حامل، معمولا 100 تا 200 بیت در ثانیه (بیت در ثانیه) است. پالس های کنترل به صورت سریال ارسال می شوند و حامل را به حالت خاموش و روشن می کنند.



[Mehdi.Aref 26,774]

آشکارساز فلزات

تو این فسمت یک مدار ساده جهت آشکارسازی فلزات در مقیاس کوچک را براتون میذارم.این مدار به راحتی میتونه پیچها و میخهای دیوار رو شناسایی کنه قلب اصلی مدار آی سی

CS209A می باشد.از یک چوک 100uH بعنوان آشکارساز استفاده شده است.زمانیکه مدار در مجاورت فلز قرار میگیرد چوک فعال شده و led روشن شده و بیزر به صدا در میاد.



[Mehdi.Aref 26,774]

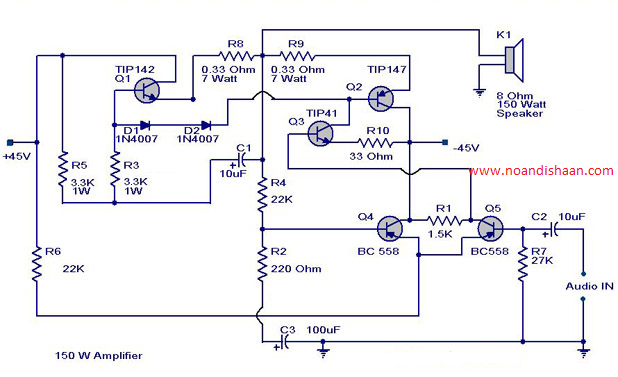

آمپلی فایر 150 وات

یک مدار ساده و کم هزینه بعنوان یک آمپلی فایر 150 وات براتون میذاریم.تو این مدار از دو ترانزیستور قدرت که بصورت دارلینگتون می باشد استفاده شده است. هریک از ترانزیستورها به تنهایی میتوانند 5 آمپر و 100 ولت رو نگه دارند.

بخش پیش تقویت کننده این مدار بر اساس Q4 و Q5 است که یک تقویت کننده دیفرانسیل را تشکیل می دهد. استفاده از آمپلی فایر دیفرانسیل در مرحله ورودی موجب کاهش نویز می شود و همچنین ابزار برای اعمال بازخورد منفی را فراهم می کند. بنابراین عملکرد کلی تقویت کننده بهبود یافته است. سیگنال ورودی به پایه Q5 از طریق خازن جداگانه DC C2 اعمال می شود. ولتاژ بازخورد به پایه Q4 از اتصال از مقاومت 0.33 اهم از طریق مقاومت 22K اعمال می شود. یک مرحله تکمیل کلاس AB AB بر روی ترانزیستورهای Q1 و Q2 برای رانندگی بلندگو ساخته شده است. دیودهای D1 و D2 جفت مکمل را منحرف می کند و عملکرد کلاس AB را تضمین می کند. ترانزیستور Q3 جفت کششی را درایو می کند و پایه آن به طور مستقیم به جمع کننده Q5 متصل می شود.



[Mehdi.Aref 26,774]

هشدار دهنده آبیاری گیاهان

مدار ساده ای که بعد خشک شدن خاک گیاهان صدای آلارمی میدهد . سلول خورشیدی بکار رفته می بایست با تولید برق 6 ولت dc منبع تغذیه لازم را تامین میکند

[Mehdi.Aref 26,774]

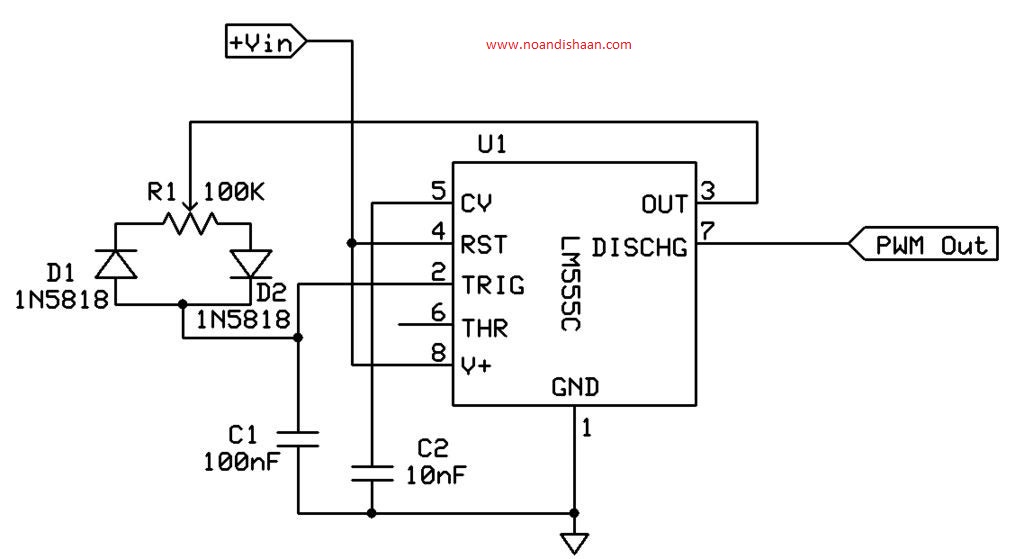

 PWM Generator

یک مدار کوچک و ظریف که میتوان برای تولید PWM (Pulse Width Modulation)استفاده کرد .

فرکانس خروجی به مقادیر R1  و C1 بستگی دارد. اگر به فرکانس خاصی احتیاج دارید ، می توانید با استفاده از فرمول زیر این کار را انجام دهید:

Frequency = 1.44 / (R1 * C1)

اگر هم خواستید خروجی pwm دقیقتری داشته باشید میتونید یک پتانسیومتر رو با R1 سری کنید

Parts List:

1x 555 Timer IC
1x 100K Linear Pot
1x 100nF Capacitor (Ceramic or Propylene Film)
1x 10nF Capacitor (Ceramic or Propylene Film)
2x small signal diodes (1N4148/1N5818 etc)
A 12V DC Power Source

[Mehdi.Aref 26,774]

ردیاب مدولاسیون کنترل از راه دور مادون قرمز

مداری برای استخراج و اندازه گیری حامل مدولاسیون کنترل از راه دور Infra Red. توجه داشته باشید که مدار از نظر فیزیکی پالس های کنترل را از مدولاسیون جدا نمی کند ، اما سیگنال کاملاً دریافت شده را تقویت می کند و اجازه می دهد شکل موج به صورت ایده آل بر روی اسیلوسکوپ یا شمارنده فرکانس نمایش داده شود. فرکانس های مدولاسیون بین 1 کیلو هرتز و چند مگاهرتز ممکن است اندازه گیری شود.

تمام کنترل های از راه دور با استفاده از فناوری Infra Red از سیگنال های کنترل دیجیتال استفاده می کنند که با موج حامل فرکانس بالاتر مدوله می شوند. موج حامل ، که برای چشم انسان قابل مشاهده نیست ، معمولاً بین 36 تا 38 کیلوهرتز تنظیم می شود. با این حال ، برخی از تجهیزات یعنی رسیورهای ماهواره ای ممکن است از فرکانس های تعدیل حتی بالاتر استفاده کنند. سیگنال های کنترل دیجیتال در مقایسه با فرکانس حامل نسبتاً کند هستند ، به طور معمول 100 تا 200 بیت در ثانیه (بیت در ثانیه). پالس های کنترل به صورت سریال ارسال می شوند و حامل را خاموش و روشن می کنند.
