سازه های فضایی شکلهای هندسی منظمی هستند که در کنار یکدیگر تکرار شده و با اتصال مکرر این اجزا شبکه ای مستحکم و یکپارچه با ساختاری سه بعدی ایجاد می کنند . این اجزا از المانهای طولی ( با مقطع های مربعی ، دایره ای ، مثلثی و ... ) و اتصالهایی که هر روز بر انواع آنها افزوده می شود تشکیل می شود . جنس المانهای طولی متنوع بوده و بسته به نوع مصرف آنها متغیر خواهد بود ولی معمولاً از انواع پلاستیک و پروفیل ، فولاد و آلومینیوم استفاده می شود



به عنوان نمونه هایی از این نوع سازه ها در ایران ، پوشش مرقد مطهر امام و سقف چند غرفه نمایشگاه بین اللملی تهران را می توان نام برد . البته این نوع سازه پدیده خیلی جدیدی نیست ، زیرا گراهام بل طرحهایی از شبکه های منظم هندسی که کاربرد ساختمانی داشته باشد تهیه کرده بود . همچنین آلاچیقهای عشایر محلی ایران ، سبکی مانند این نوع سازه ها دارند ولی در دهه 60 میلادی بود که این نوع سازه ها به صورت موضوعی بین اللملی و قابل بحث مطرح شد به طوری که اولین کنفرانس بین اللملی سازه های فضایی ( فضاکار ) در سال 1966 در دانشگاه ساری انگستان برگزار شد .



دلیل شهرت ناگهانی چه می تواند باشد ؟ سازه های فضایی چه خصوصیاتی دارند که همه کشورها به آن روی آورده اند ؟



این سوال چند جواب می تواند داشته باشد :



1- سازه های فضایی از قطعه های پیش ساخته استاندارد تشکیل می یابند که در صورت تولید انبوه ، قیمت این قطعات بسیار پایین می آید . این قطعات توسط کارگران نیمه ماهر قابل نصب هستند .



2- یکی از مهمترین خصوصیات سازه های فضایی ، قابلیت پوشش سطحهای وسیع بدون ایجاد مانع و همچنین قابلیت پوشانیدن دهانه های بسیار بلند است که برای استفاده در امر ساختن استادیوم های ورزشی ، سالنهای چند منظوره ، آشیانه های هوایی ، سقف استخرها و ... ایده آل است .



3- سادگی ولی در عین حال زیباییظاهری این سازه ها توجه بسیاری از مهندسین معمار را به خود جلب کرده ، به طوری که قبل از مهندسین ساختمان ، این آرشیتکتها بودند که به این نوع سازه روی آوردند و تنوع بسیار وسیع آن ، که بویژه با پیشرفت علم کامپیوتر و ایجاد برنامه گرافیکی جدیدی بر آن افزوده شده ، قدرت خلاقیت بسیار زیادی به طراح می بخشد .



4- دانشمندان پس از آزمایشهای زیاد ، به مقاومت بسیار زیاد انواع مختلف سازه های فضایی در مقابل بارگذاریهای سنگین متمرکز یا نامتقارن پی برده اند . سازه های فضایی دارای آنچنان نیروی پایداری و مقاومت نهایی هستند که سازه را قادر به تحمل بارگذاری موضعی بیش از حد میکند . تجربه نشان می دهد که انواع ویژه ای از شبکه های فضایی حتی در صورت صدمه دیدن ، به صورت ناگهانی فرو نمی ریزند و این ویژگی ، در صورت بروز حریق و انفجار ، اهمیت بیشتری دارد .



همچنین استحکام این قابهای فضایی ، امکان جابجایی بعضی از ستونها را بدون ایجاد نقض ساختمانی می آورد .



5- با پیشرفت تکنولوژی ، مهندسین و طراحان ، انواع جدیدی از اتصالهای ارزان قیمت را اختراع کرده اند که اتصال چند قطعه را در فضا توسط کارگران نیمه ماهر بدون هیچ مشکلی ممکن می سازد .



6- از انجا که سازه های فضایی از نظر استاتیکی نامعین هستند بنابراین تحلیل دستی آنها با استفاده از روشهای دقیق ، کار بسیار دشواری است . این امر یکی از دلایل معوق ماندن طرحهای سازه های فضایی در گذشته بوده است ، ولی امروزه با استفاده از کامپیوترهای الکترونیکی و رورشهای ریاضی نوین ، امر تحیلی سازه بسیار سریعتر و دقیق تر از گذشته صورت می گیرد . همچنین استفاده از روشهای نوین طراحی بهینه سازه با حداقل مصالح را امکان پذیر می سازد و سازه ، دست بالا طراحی نمی شود .



از آغاز پیدایش سازه های فضایی اشکال بسیار گوناگونی به انواع آن افزوده شده که دارای طبقه بندی جامع ذیل است :



1- داربستهای اسکلتی ( Skeleton Frameworks )



2- سیستمهای پوسته تحت تنش ( Stressed Skin Systems )



3-سازه های معلق ( Suspended Structures )



4- سازه های هوای فشرده ( Pneumatic Structures )



در انواع این سازه ها ، اتصالهای مختلف که در طی مدت زمان طولانی تکمیل شده اند به کار گرفته می شوند و اکثر آنها شکل ظاهری بسیار ساده ای دارند . با استفاده از این اتصالها امکان ساختن این سازه ها به صورت دو و یا چند لایه وجود می آید و با استفاده از قطعات پیش ساخته می توان سازه های عظیمی را با هزینه کم و به آسانی ایجاد کرد .



یک نمونه از سیستمهای موفق ، سیستم گوی و لوله ( mero ) است که اتصالهایش گوی هایی با 18 سوراخ است که از جهات مختلف عضو می پذیرد و قدرت عمل زیادی را به طراح و سازنده می بخشد . یک نمونه جالب از سازه های دو لایه ، ساختمان نمایشگاه واقع در سائوپولو ، برزیل است که محوطه ای به مساحت 260 در 260 متر مربع را با تکیه بر 25 ستون و با استفاده از 48000 عضو لوله ای آلومینیومی پوشش می دهد . نمونه جالب دیگری از کاربرد سازه های فضاکار قابل جداشدن ، پارکینگ هیترو لندن است . این پارکینگ قابلیت تحمل 325 اتومبیل را داشته و استفاده از آن بسیار اقتصادی است . این نمونه ، تصور اکثر افراد را مبنی بر اینکه شبکه های فضایی فقط برای مسقف کردن محوطه بکار می روند را باطل می سازد . نمونه دیگر ، آشیانه هواپیما در لندن است که دهانه ای به طول 138 متر دارد . این سقف باید لوازمی به وزن حدود 700 تن را تحمل کند که 300 تن آن متحرک و شامل چندین دستگاه جرثقیل است که امکان تعمیرات و نگهداری هواپیما را به سهولت فراهم می آورد .

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

چکیده :

امروزه با توجه به استفاده روزافزون از سازه هاي فضاكار و با بوجود آمدن نرم افزارها در عرصه مهندسي عمران

(سازه)، نوآوري هايي در زمينه طراحي و ساخت سازه هاي فضاكار صورت گرفته به نحوي كه امروزه در دنيا

شاهد محبوبيت روزافزون اين نوع سازه ها هستيم و اين محبوبيت ناشي از .........

امروزه با توجه به استفاده روزافزون از سازه هاي فضاكار و با بوجود آمدن نرم افزارها در عرصه مهندسي عمران

(سازه)، نوآوري هايي در زمينه طراحي و ساخت سازه هاي فضاكار صورت گرفته به نحوي كه امروزه در دنيا

شاهد محبوبيت روزافزون اين نوع سازه ها هستيم و اين محبوبيت ناشي از قابليت منحصر بفرد اين سازه ها است

كه عبارت از پوشش دهنه هاي بزرگ به جلوه هاي زيبا، وزن كم، سادگي توليد، سرعت نصب و ... است .

از طرفي با پ يشرفت علم و تكنولوژي نيازها و خواسته هاي جديد در زمينه مهندسي سازه رخ داده است . عامل

زمان اهميت بيشتري يافته و باعث روي آوردن به سازه هاي پيش ساخته شده است، همچنين با افزايش جمعيت،

جوامع بشري علاقه به داشتن فضاهاي بزرگ بدون حضور ستون هاي مياني از جمله مراك ز خريد و

سوپرماركت ها، مساجد، پل ها و سازه هايي كه در مدار زمين قرار مي گيرند نظير بشقاب مخابراتي اشاره كرد .

اين نوع سازه ها بدليل اشكال بسيار متنوع از جمله گنبدي، چليكي، قوسي، شبكه اي مسطح دو يا چند لايه و ...

داراي جذابيت فراوان هستند . در اين مقاله سعي ش ده است كلياتي مفيد و قابل كاربرد در زمينه سازه هاي

فضاكار اجمالا بيان شود تا مورد استفاده دانشجويان قرار گيرد.

مقدمه

امروزه با پيشرفت علوم و تكنولوژي نيازها و خواسته هاي جديدي در زمين ه مهندسي سازه رخ نموده

است. عامل زمان در ساخت سازه ها اهميت دوچندان يافته و اين امر گرايش به سازه هاي پيش

ساخته را افزايش داده است همچنين با افزايش جمعيت جوامع بشري علاقه به داشتن فضاهاي بزرگ

بدون حضور ستون هاي مياني خواهان بسيار پيدا كرده است . در اين راست ا از اوايل قرن حاضر

تعدادي از متخصصين مجذوب قابليت هاي منحصر بفرد سازه هاي فضاكار گشته و پاسخ بسياري از

نيازهاي جديد را در اين سازه ها جسته اند و البته به نتايج بسيار مثبتي نيز دست يافتند . با انتشار اين

نتايج روز به روز اين عرصه با اقبال بيشتري مواجه گرديد به گونه اي كه با گذشت چندين دهه هنوز

هم مطالعه سازه هاي فضاكار در كانون تحقيقات متخصصين و دانشجويان قرار دارد.

در اين مقاله منظور از عبارت سازه فضاكار سيستم هاي اسكلت فلزي بوده كه از بافت تعداد زيادي

المان يا مدول با شكلهاي استاندارد به يكديگر تشكيل مي شو ند و نهايتا يك سيستم سبك و با

صلبيت زياد را ايجاد مي كنند.

سازه هاي فضاكار در اشكال بسيار متنوعي ساخته مي شوندكه مهمترين آنها عبارتند از : شبكه هاي

مسطح دو يا چند لايه، چليك ها، گنبدها و قوس ها . علاوه بر اين، سازه هاي فضاكار داراي بافتار

متنوعي نيز مي باشن د. بدين ترتيب كه با تغيير در آرايش المان ها مي توان بافتار جديد ايجاد كرد و

بديهي است كه كارآيي هر بافتار بايد در مقايسه با بافتارهاي ديگر سنجيده شود.

مثال هاي متعددي از سازه هاي فضاكاري كه در دنيا و ايران ساخته شده است وجود دارد : از جمله

استاديوم هاي ور زشي، مراكز فرهنگي، سالن هاي اجتماعات، مراكز خريد، ايستگاه هاي قطار،

آشيانه هاي هواپيماها، مراكز تفريحي، برجهاي راديويي و ...

-2 تعريف و تاريخچه سازه هاي فضاكار

به سازه اي كه اصولا رفتار سه بعدي داشته باشد، به طوريكه به هيچ ترتيبي نتوان رفتار كلي آن را با

استفاده از يك يا چند مجموعه مستقل دوبعدي تقريب زد، سازه فضاكار ناميده مي شود . با اين

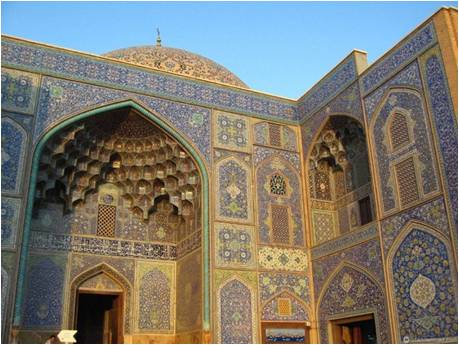

تعريف طيف وسيعي از سازه ها يعني حتي برخي از قوس ها و گنبدهاي آجري گذشته نيز جزو سازه

هاي فضاكار محسوب مي شوند، اما در اينجا منظور سازه هاي سه بعدي خاص هستند كه معمولا

.( داراي اعضاي مستقيم با اتصالات صلب يا مفصلي مي باشند

انواع سازه هاي فضاكار

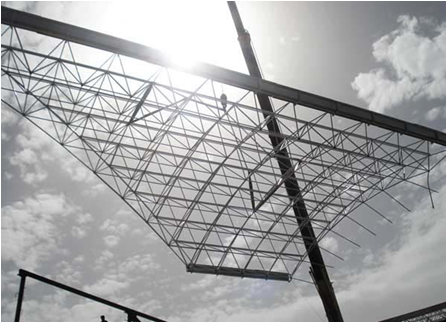

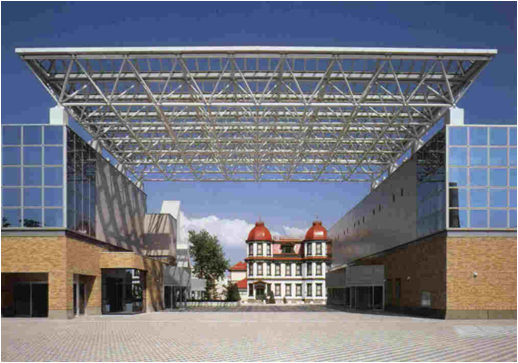

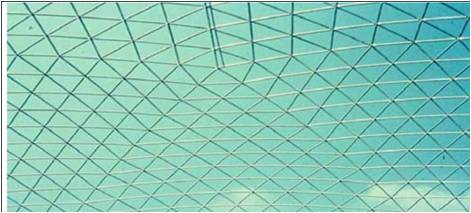

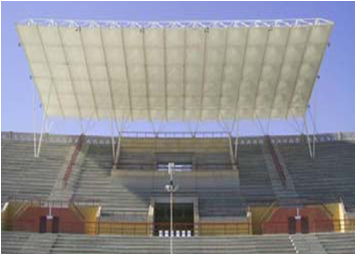

الف - شبكه هاي تخت

به تركيب يك سيستم يك يا چند وجهي با لايه هاي واحد شبكه گفته مي شود . شبكه مسطح تركيبي

از يك دو وجهي كه با تيرهاي واحد متصل شده است مي باشد . شبكه هاي تخت مي توانند داراي

يك، دو يا سه و حتي چند لايه باشند، ولي بيشتر به صورت دولايه مورد استفاده قرا ر مي گيرند.

شبكه هاي دولايه از دو صفحه موازي كه بوسيله عناصري به هم متصل گرديده اند تشكيل مي شوند

( نوشين 1380 ). يك نمونه استفاده از اين شبكه ها در آشيانه هواپيماها است.

زماني كه اعضا در شبكه دولايه طويل شوند براي جلوگيري از خطر كمانش كردن از شبكه هاي

سه لايه استفاده مي شود و با توجه به اينكه نيمي از هزينه هاي سازه هاي فضاكار را پيونده ها تشكيل

مي دهند اين نوع سازه ها اغلب غير اقتصادي است . نكته ديگري كه در طراحي شبكه ها ي دولايه و

اكثر سازه هاي فضاكار بايد در نظر گرفت اين است كه براي توزيع بهتر نيرو و كششي شدن آن

ستون ها در داخل شبكه قرار گيرند و ستون به چند گره متصل شود و بهتر است براي توزيع منظم

نيرو در سازه در اطراف كنسول داشته باشيم.

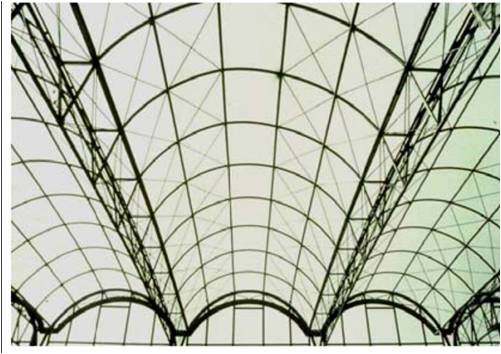

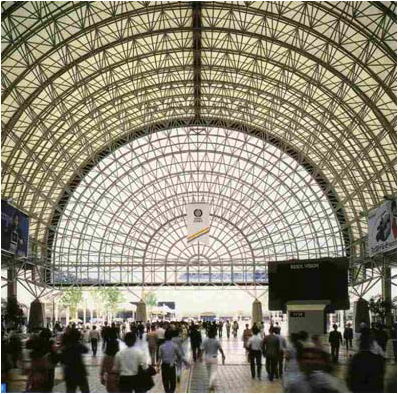

ب- چليك

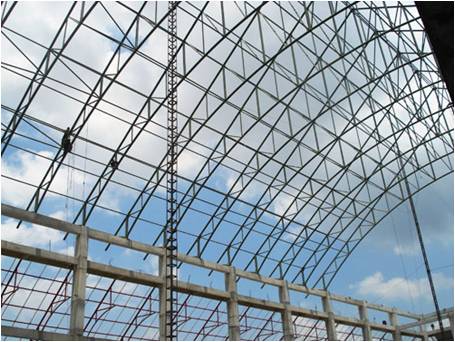

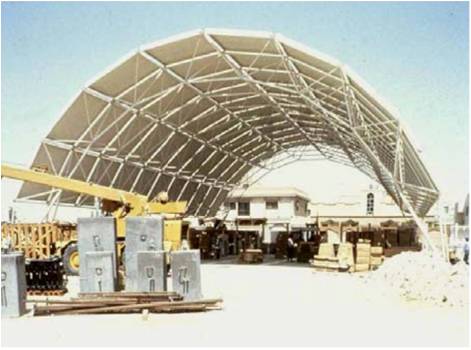

به شبكه اي كه در يك جهت داراي انحنا باشد، چليك مي گويند . اين سازه بيشتر براي پوشش

سطوح مستطيلي دالان مانند استفاده شده و بعضا فاقد ستون مي باشند و روي لبه هاي چليك كه به

تكيه گاه متصل است، قرار مي گيرند . چليك ها داراي محور مي باشند( نوشين 1382 ). اگر چليك

يك لايه ب اشد اتصالات به شكل صلب است . چليك ها اغلب به شكل تركيبي استفاده مي شوند و تير

كمري نقش تركيب كردن چليك ها به يك ديگر را بازي مي كنند. نكته اي كه در طراحي اين نوع

سازه ها بايد در نظر گرفت اين است كه انتهاي چليك بايد قوي باشد و اين تقويت را مي شود بوسيله

تير، تير و ستون و شكل خورشيد مانند انجام داد.

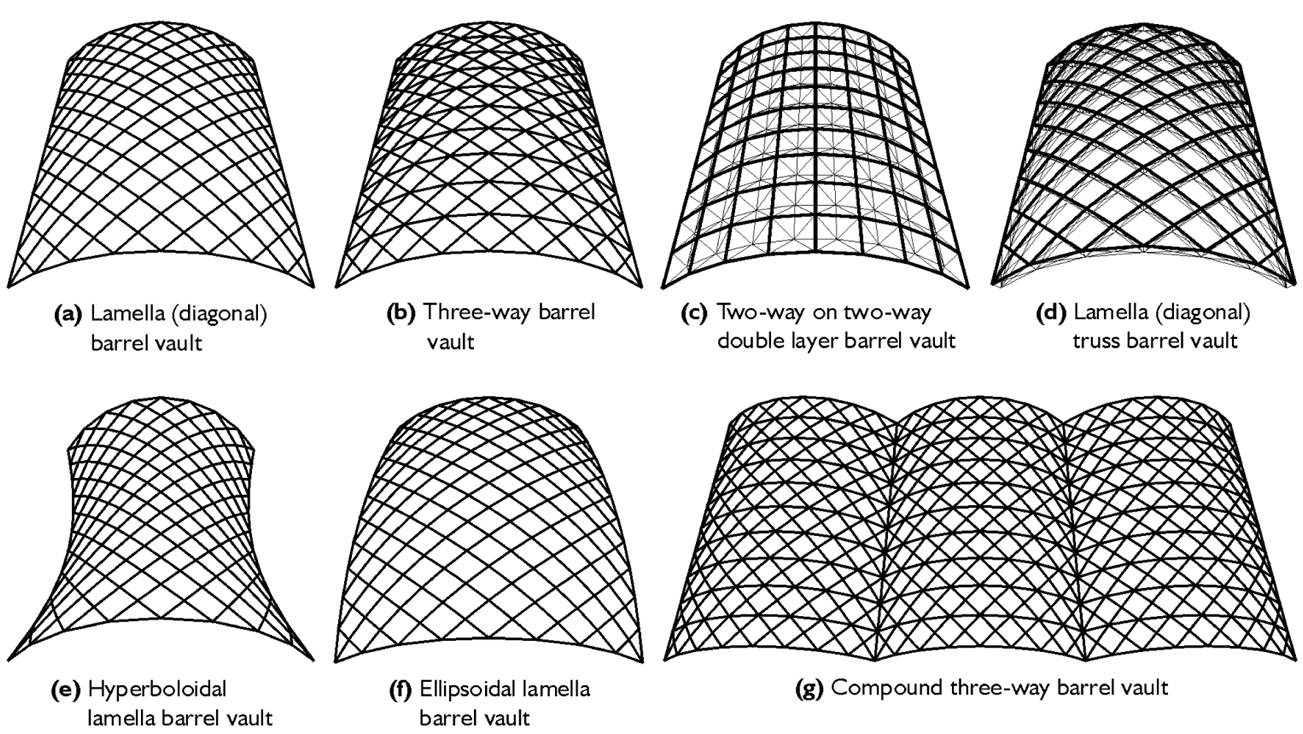

انواع چليك ها در شكل ( 4) نشان داده شده است كه عبارتند از: چليك اريبي، چليك لَمِلا

با مقاطع بيضي گون، سهمي گون، هذلولي گون و... (Lamella)

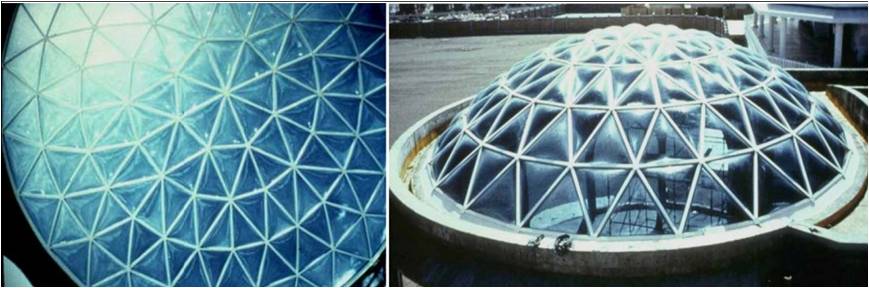

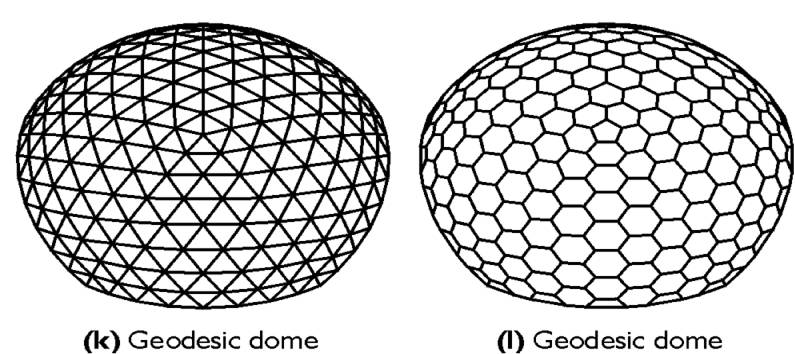

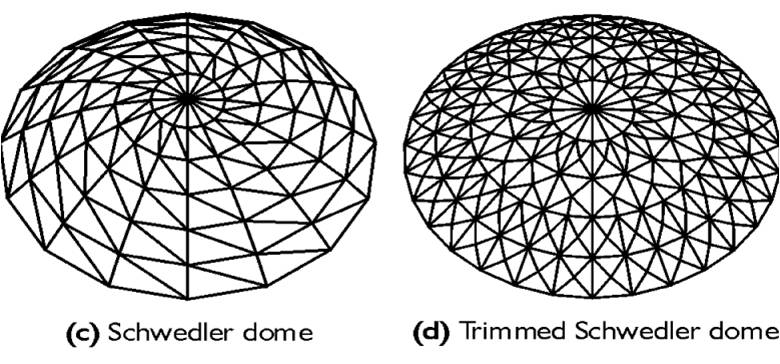

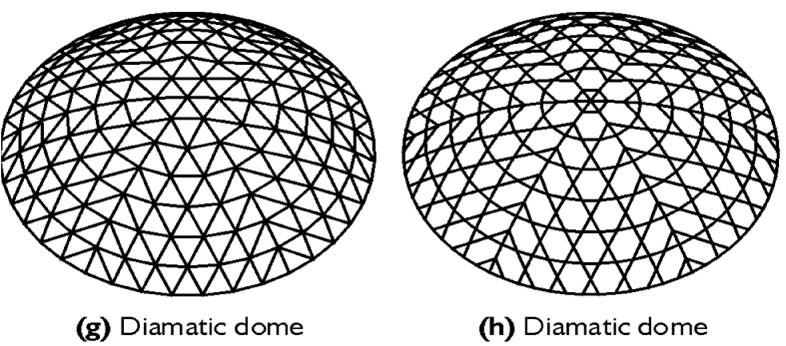

ج – گنبدها

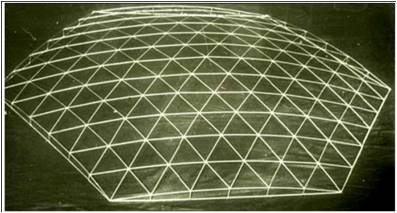

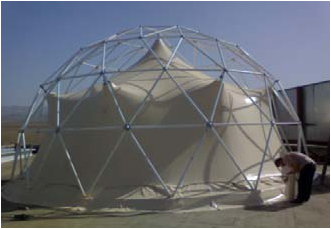

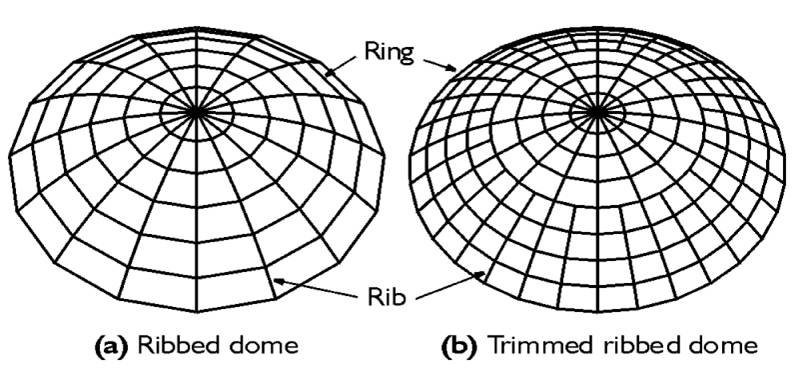

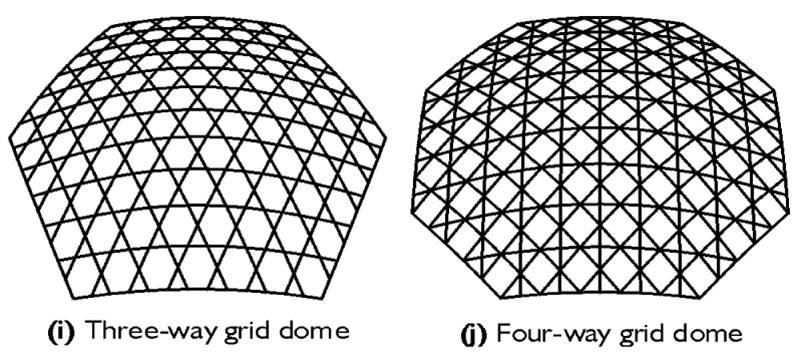

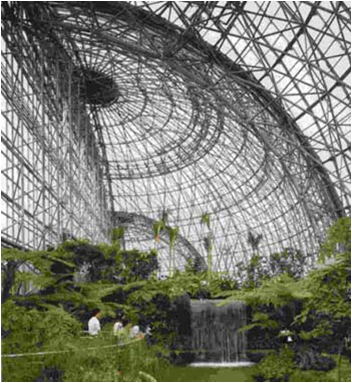

اگر شبكه اي در دو جهت داراي انحنا باشد، گنبد ناميده مي شود . شايد رويه يك گنبد بخشي از

يك كره يا يك مخروط يا اتصال چندين رويه باشد . گنبدها سازه هايي با صلبيت بالا مي باشند و

براي دهانه هاي بسيار بزرگ تا حدود 250 متر مورد استفاده قرار مي گيرند . ارتفاع گنبد بايد بزرگتر

.( از 15 % قطر پايه گنبد باشد. گنبدها داراي مركز هستند

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

تعریف سازه فضایی

سازه های فضایی یا سازه فضاکارشکلهای هندسی منظمی هستند که در کنار یکدیگر تکرار شده و با اتصال مکرر اجزاسازه فضایی، شبکه ای مستحکم و یکپارچه با ساختاری سه بعدی به وجود می آورند.

سازه های فضایی ( سازه فضا کار ) به علت پخش نیرو در جهات مختلف از استحکام توام با سبکی برخوردار مي باشند،سازه فضا کاربعلت استفاده حداکثر از سيستم پيش ساختگی از سرعت ساخت و نصب بيشتری برخوردار مي باشد و همچنین ميتوان کليه سازه فضایی و تاسيسات مربوطه را در تراز زمين سوار کرده و سپس سقف را بالا برده و نصب کرد.

سازه های فضایی یاسازه فضاکار ,سازه‌هاي باز و جمع‌شونده هستند که مي‌توان ازآنها در زمان و مكان ديگري استفاده نمود.

سازه های فضایی ( سازه فضا کار ) دارای آنچنان نیروی پایداری و مقاومت نهایی هستند که سازه را قادر به تحمل بارگذاری موضعی بیش از حد میکند.

به عنوان نمونه هایی از این نوع سازه های فضایی در ایران ، پوشش مرقد مطهر امام و سقف چند غرفه نمایشگاه بین اللملی تهران ،مشهد و...را می توان نام برد.















به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

تعریف سا زه فضایی :





با ا ستنا د به گزا رشی که د ررابطه با " وضعیت موجود سا زه های





فضا کا ر" توسط ا نجمن بین ا لمللی پوسته ها وسا زه ها ی فضا یی





( IASS ) د رسا ل 1984 ا نتشا ریا فت ، می توا ن تعریف زیررا





ارائه کرد :





یک سا زه فضا یی را میتوا ن بصورت یک سیستم سا زه ای درنظر





گرفت که ا زعضوها ی خطی تشکیل شد ه ا ست وطرزقرارگیری





آ ن ها به گونه ای ا ست که با رها به صورت سه بعدی منتقل





می شوند . د ربعضی موا رد ، ممکن ا ست 2 بعدی نیزبا شند .





یک سا زه فضایی ا غلب شکل سطحی صا ف یا منحنی گونه را





به خود می گیرند. وا ژه قا ب فضایی مخصوص سا زه هایی ا ست





که ا تصا لات صلب د ا رند .







نصل جدید ا تصا لات گرهی MERO





د رسا ل ها ی ا خیر، MERO چها را تصا ل گرهی جدید معرفی





کرده است به خصوص برا ی سا زه ها ی فضا یی تک لایه وپوسته





گونه که نیا زبه سختی خمشی د رگره ها برای حفظ پا ید ا ری دارند





، منا سب ا ست . ا ین ا تصا لات عبا رتند ا ز :





1 – ا تصا ل گرهی ا ستوا نه ای ZK





2 – ا تصا ل گرهی صفحه – د یسک TK





3 – ا تصا ل گرهی نیمکره توخا لی NK





4 – ا تصا ل گرهی بلوک BK







عملیات قبل و بعدا زپردا زش د رتحلیل





و طرا حی سا زه های فضا یی :





تحلیل وطرا حی سا زه ها ی فضایی شا مل مرا حل متوا لی زیر



ا ست:





پیش پرد ا زش :





n انتخا ب یک وا حد ( مد ول) منا سب





n انتخا ب تا شه های هندسی برا ی لایه ها ی مختلف





n تعیین شرا یط تکیه گاهی





n معرفی بارها وترکیبا ت با روتعیین بارهای وارد شونده به



گره ها





n انتخا ب ا بعا د عضو ها به منظور پردا زش ا ولیه





n تولید توپولوژی هرلایه وتعیین مختصا ت گره ها





n شما ره گذا ری گره ها و عضو ها





تحلیل تنش و بهینه کردن :





n ا نتخا ب ا بعا د عضوها برا ی هما هنگی با نیروهای د ا خلی





n بهینه کرد ن طرا حی برا ی رسید ن به حد ا قل وزن







پس پرد ا زش :





n نشا ن د ا دن نیروها ی د اخلی وهند سه تغییر شکل یا فته به





صورت گرا فیکی . فرمول بندی فورمکسی وبرنا مه فورمین ا بزار





کا ملی برای برآ ورد همه ا ین نیا زها ست .







ا صول فورمکس وفورمین :





د و خط قا ئم خط چین به نا م نرمت ( normat ) سیستم مرجع را





تعریف می کنند وتقا طع ا ین خطوط ، نقا ط نرمت نا میده می شود .





ترکیب [ 0,1 ; 1,0 ] نشا ن دهند ه یک ا لمان ij ، مثا ل سا ده ای





ا زیک فورمکس ا ست . را بطه [ 0,1 ; 1,0 ] = E1 به این معنی





ا ست که مقدارمتغیر 1E به وسیله فورمکس د رسمت را ست رابطه





د ا ده شده ا ست . در اینجا 0,1 ,1,0 یگانه ( Unipls) و 0,1 و1,0





تژ( signet ) هستند. همین طور، ا لما ن jk را می توان با را بطه





[ 1,2 ; 0,1 ] = E2 نشا ن د ا د .





برا ی نشا ن د ا د ن د و ا لما نij و jk با یکد یگر می توان





ازمتغیرفورمکسی {[ 1,2 ; 0,1 ] , [ 0,1; 1,0 ]} = F ا ستفا ده





کرد که د را ین را بطه [ 0,1 ; 1,0 ] و [ 1,2 ; 0,1 ] همبند





( Cantle) نا میده می شوند .





به زبا ن حرفه ا ی ، فرمول بندی فورمکسی یک ا بزا رظریف





برای ترکیب ا لگوها ست . نمونه ها ی تکرا ری به را حتی توسط





توا بع فورمین، ما نند را بطه جویبا ری ( RindleRIN وتا بع





با زتا بی( LamdaLAM تولید می شوند . تا بع جویبا ری ، که





ا مکا ن" تکثیر ا نتقا لی " را می دهد ، به صورت زیر ا ست :





; F| ( 2 , 4 , 1 ) RIN = H





که 1 را ستا ی تکثیر، 4 نشا نگرتعد ا د تکثیر و2 مقد ا ر ا نتقا ل





درهر گا م ا ست . علامت rallus ( | ) نشا ن د هنده کسرا ضا فه





of ا ست .





تا بع با زتا بی که ا مکا ن " تکثیر ا نعکا سی " را فرا هم می آورد





به صورت زیرا ست :





; F | ( 2 , 1 ) LAM = R





که 1 را ستا ی ا نعکا س و2 موقعیت صفحه ا نعکا س ا ست .





ا گرتکثیرا نتقا لی د ردو را ستا مورد نظربا شد ، تا بع قویترجویبار





دوبعدی ، RINID را می توا ن به کا ربرد . به عنوا ن مثا ل، د ر





( 3 , 2 , 6 , 10 ) RINID ،تعداد 10 تکثیرد ررا ستا ی ا ول ،





تعداد 6 تکثیرد رراستای د وم ، 2 وا حد انتقا ل د رراستای اول





و3 واحد ا نتقا ل د ررا ستا ی د وم ا ست .





همچنین ،اگرتکثیرا نعکا سی د رد ورا ستا مد نظربا شد ،می توا ن





ازمزیت تا بع د وبعدی LAMID ا ستفا ده کرد . بنا برا ین، د ر





د ستور( 1 , 1 ) LAMID ،عدد ا ول د ا خل پرا نتزنشا ن دهنده





صفحه انعکا س د ررا ستا ی اول وعدد دوم نشا ن دهنده صفحه





ا نعکا س دررا ستا ی دوم ا ست .



به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

مزایای استفاده از شبکه های فضایی :

1 ) تقسیم بار :



اولین مزیت سازه های فضایی ، مشارکت اغلب اعضای سازه در



تقسیم و توزیع بار است .



2 ) نصب تاسیسات :

به دلیل وجود فضای بازبین 2لایه شبکه های فضایی ، نصب



تاسیسات مکانیکی و الکتریکی وکانال های هوا درون ارتفاع



سازه ساده است .



3 ) مقاومت :

شبکه های فضایی ، سازه های مقاومی اند ، یعنی به



طورکلی ، فروریختن تعداد محدودی ازاعضا ،لزوما منجربه



فروپاشی سازه نمی شود . اگر چه در برخی مواقع ، استثنائاتی



وجود دارد .

یک نمونه جالب فروریختن خرپای فضایی سقف ساختمان مرکز

شهری هارتفورد ،کا لیسئوم ، در ژانویه 1978 است .



4 ) اجزای مدولار :

شبکه های فضایی مدولارترین سیستم های سازه ای هستند که



ازنصب اجزاء پیش ساخته به یکدیگرساخته شده اند.



براین اساس اجزای سازه با ابعاد بسیار دقیق و با کیفیت مطلوب



تولید می شوند واغلب به راحتی قابل حمل و به جز برپایی به

کار بیشتری نیاز ندارد .

5 ) آزادی در انتخاب محل تکیه گاه ها :

امکانات زیادی درانتخاب محل تکیه گاه وجود دارد .



این قابلیت به معماران آزادی زیادی برای طراحی فضای زیرشبکه



فضایی می دهد .



6 ) هندسه منظم :

7 ) سهولت نصب :

۸ ) دها نه :

سیستم سازه فضاکار قادر به پوشاندن دهانه های بزرگ با حداقل مواد

مصرفی می باشد.

(فولاد مصرفی در سازه فضاکار ۳/۱ کمتر از سازه های متداول دیگر می باشد)

معایب و محدودیت های شبکه های فضایی :

1 ) هزینه : هزینه این سازه ها گاهی می تواند در مقایسه با

سیستم های سازه ای دیگر مثل قاب مسطح بیشتر باشد . این قضیه

بیشتر در سازه های با دهانه کوچک دیده می شود .



2 ) هندسه منظم :

با وجود اینکه هندسه منظم شبکه های فضایی اغلب به عنوان یکی



از مزایای آن ها در نظر گرفته میشود ، ولی از برخی زوایا بسیار



پیچیده و در هم به نظر میرسند .



3 ) زمان نصب :



این خصوصیت نیز از مزایای شبکه های فضایی است ، اگر



چه یک نگاه منتقدانه به شکل های فضایی بیان می دارد که تعداد و



پیچیدگی گره ها ممکن است سبب طولانی شدن زمان نصب در



محل اجرا شود.



4 ) مقاومت در برابر آتش سوزی :

شبکه های فضایی اغلب در ساخت بام مکان هایی که به



مقاومت در برابر حریق نیا زی ندارند ، به کار می روند .



۵ ) ا نتخا ب نا درست قطعا ت مربوطه :

ا نتخا ب قطعا ت با ید به خوبی انجام شود به خصوص درجوشکاری



مخروط ها ، ا نتخا ب پیچ وا سلیو ومهمترا زهمه کیفیت گوی میباشد

گوی هایی که به روش فرج سا خته می شوند ، کیفیت بالاتری دارند



ولی هزینه آ ن بیشتر ا ست .

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر



چكيده

امروزه با توجه به استفاده روزافزون از سازه هاي فضاكار و با بوجود آمدن نرم افزارها در عرصه مهندسي عمران-سازه-، نوآوري هايي در زمينه طراحي و ساخت سازه هاي فضاكار صورت گرفته به نحوي كه امروزه در دنيا شاهد محبوبيت روزافزون اين نوع سازه ها هستيم و اين محبوبيت ناشي از قابليت منحصر بفرد اين سازه ها است كه عبارت از پوشش دهنه هاي بزرگ به جلوه هاي زيبا، وزن كم، سادگي توليد، سرعت نصب و ... است .

از طرفي با پيشرفت علم و تكنولوژي نيازها و خواسته هاي جديد در زمينه مهندسي سازه رخ داده است . عامل زمان اهميت بيشتري يافته و باعث روي آوردن به سازه هاي پيش ساخته شده است، همچنين با افزايش جمعيت،جوامع بشري علاقه به داشتن فضاهاي بزرگ بدون حضور ستون هاي مياني از جمله مراكز خريد و سوپرماركت ها، مساجد، پل ها و سازه هايي كه در مدار زمين قرار مي گيرند نظير بشقاب مخابراتي اشاره كرد .

اين نوع سازه ها بدليل اشكال بسيار متنوع از جمله گنبدي، چليكي، قوسي، شبكه اي مسطح دو يا چند لايه و ...داراي جذابيت فراوان هستند . در اين مقاله سعي شده است كلياتي مفيد و قابل كاربرد در زمينه سازه هاي فضاكار اجمالا بيان شود تا مورد استفاده دانشجويان قرار گيرد.

-1 مقدمه

امروزه با پيشرفت علوم و تكنولوژي نيازها و خواسته هاي جديدي در زمينه مهندسي سازه رخ نموده است. عامل زمان در ساخت سازه ها اهميت دوچندان يافته و اين امر گرايش به سازه هاي پيش ساخته را افزايش داده است همچنين با افزايش جمعيت جوامع بشري علاقه به داشتن فضاهاي بزرگ بدون حضور ستون هاي مياني خواهان بسيار پيدا كرده است . در اين راستا از اوايل قرن حاضر تعدادي از متخصصين مجذوب قابليت هاي منحصر بفرد سازه هاي فضاكار گشته و پاسخ بسياري از نيازهاي جديد را در اين سازه ها جسته اند و البته به نتايج بسيار مثبتي نيز دست يافتند . با انتشار اين نتايج روز به روز اين عرصه با اقبال بيشتري مواجه گرديد به گونه اي كه با گذشت چندين دهه هنوز هم مطالعه سازه هاي فضاكار در كانون تحقيقات متخصصين و دانشجويان قرار دارد.

در اين مقاله منظور از عبارت سازه فضاكار سيستم هاي اسكلت فلزي بوده كه از بافت تعداد زيادي المان يا مدول با شكلهاي استاندارد به يكديگر تشكيل مي شو ند و نهايتا يك سيستم سبك و با صلبيت زياد را ايجاد مي كنند.

سازه هاي فضاكار در اشكال بسيار متنوعي ساخته مي شوندكه مهمترين آنها عبارتند از : شبكه هاي مسطح دو يا چند لايه، چليك ها، گنبدها و قوس ها . علاوه بر اين، سازه هاي فضاكار داراي بافتار متنوعي نيز مي باشند. بدين ترتيب كه با تغيير در آرايش المان ها مي توان بافتار جديد ايجاد كرد و بديهي است كه كارآيي هر بافتار بايد در مقايسه با بافتارهاي ديگر سنجيده شود.

مثال هاي متعددي از سازه هاي فضاكاري كه در دنيا و ايران ساخته شده است وجود دارد : از جمله استاديوم هاي ورزشي، مراكز فرهنگي، سالن هاي اجتماعات، مراكز خريد، ايستگاه هاي قطار،آشيانه هاي هواپيماها، مراكز تفريحي، برجهاي راديويي و ...

-2 تعريفوتاريخچهسازههايفضاكار

به سازه اي كه اصولا رفتار سه بعدي داشته باشد، به طوريكه به هيچ ترتيبي نتوان رفتار كلي آن را با استفاده از يك يا چند مجموعه مستقل دوبعدي تقريب زد، سازه فضاكار ناميده مي شود . با اين تعريف طيف وسيعي از سازه ها يعني حتي برخي از قوس ها و گنبدهاي آجري گذشته نيز جزو سازه هاي فضاكار محسوب مي شوند، اما در اينجا منظور سازه هاي سه بعدي خاص هستند كه معمولا داراي اعضاي مستقيم با اتصالات صلب يا مفصلي مي باشند

(-3 انواعسازههايفضاكار

الف - شبكههايتخت

به تركيب يك سيستم يك يا چند وجهي با لايه هاي واحد شبكه گفته مي شود . شبكه مسطح تركيبي از يك دو وجهي كه با تيرهاي واحد متصل شده است مي باشد . شبكه هاي تخت مي توانند داراي يك، دو يا سه و حتي چند لايه باشند، ولي بيشتر به صورت دولايه مورد استفاده قرا ر مي گيرند.

شبكه هاي دولايه از دو صفحه موازي كه بوسيله عناصري به هم متصل گرديده اند تشكيل مي شوند

. يك نمونه استفاده از اين شبكه ها در آشيانه هواپيماها است.

زماني كه اعضا در شبكه دولايه طويل شوند براي جلوگيري از خطر كمانش كردن از شبكه هاي سه لايه استفاده مي شود و با توجه به اينكه نيمي از هزينه هاي سازه هاي فضاكار را پيونده ها تشكيل مي دهند اين نوع سازه ها اغلب غير اقتصادي است . نكته ديگري كه در طراحي شبكه ها ي دولايه و اكثر سازه هاي فضاكار بايد در نظر گرفت اين است كه براي توزيع بهتر نيرو و كششي شدن آن ستون ها در داخل شبكه قرار گيرند و ستون به چند گره متصل شود و بهتر است براي توزيع منظم نيرو در سازه در اطراف كنسول داشته باشيم.

چند نمونه از شبكه هاي دولايه در شكل ( 2) نشان داده شده است.

به شبكه اي كه در يك جهت داراي انحنا باشد، چليك مي گويند . اين سازه بيشتر براي پوشش سطوح مستطيلي دالان مانند استفاده شده و بعضا فاقد ستون مي باشند و روي لبه هاي چليك كه به تكيه گاه متصل است، قرار مي گيرند . چليك ها داراي محور مي باشند. اگر چليك يك لايه ب اشد اتصالات به شكل صلب است . چليك ها اغلب به شكل تركيبي استفاده مي شوند و تير كمري نقش تركيب كردن چليك ها به يك ديگر را بازي مي كنند. نكته اي كه در طراحي اين نوع سازه ها بايد در نظر گرفت اين است كه انتهاي چليك بايد قوي باشد و اين تقويت را مي شود بوسيله تير، تير و ستون و شكل خورشيد مانند انجام داد.

انواع چليك ها در شكل ( 4) نشان داده شده است كه عبارتند از: چليك اريبي، چليك لَمِلا

با مقاطع بيضي گون، سهمي گون، هذلولي گون و... (Lamella)

اگر شبكه اي در دو جهت داراي انحنا باشد، گنبد ناميده مي شود . شايد رويه يك گنبد بخشي از يك كره يا يك مخروط يا اتصال چندين رويه باشد . گنبدها سازه هايي با صلبيت بالا مي باشند و براي دهانه هاي بسيار بزرگ تا حدود 250 متر مورد استفاده قرار مي گيرند . ارتفاع گنبد بايد بزرگتر .( از 15 % قطر پايه گنبد باشد. گنبدها داراي مركز هستند مثالهايي از اين گنبدها در شكل ( 6 ) نشان داده شده است.

6-a يك نوع گنبد از نوع دنده اي مي باشد

. در صورتيكه تعداد دنده ها زياد باشد بايد گنبد شكل به مسئله شلوغي اعضا درراس گنبد توجه شود كه براي اجتناب از اين مسئله بهتر است كه برخي از دنده هاي نزديك راس حذف شود 6-b

گنبد ديگري به نام اشفدلر مهندس آلماني در شكل 6-c

نشان داده شده است كه تعداد زيادي از اين نوع گنبدها بعد از قرن 19 توسط اشفدلر و ديگران ساخته شده است . از ايرادات اين گنبد مي توان به مسئله شلوغي اعضا در راس اشاره كرد، كه براي حل اين مشكل همان راه حل بالا ارائه مي شود. شكل 6-d

نمونه ديگري از گنبدها، گنبد لَمِلا است. اين گنبد را مي توان به نوعي تركيبي از يك يا چند حلقه كه با يكديگر متقاطع هستند، دانست. شكل هاي 6-e,f

شكل هاي 6-g , hنوع ديگري از خانواده ي گنبدها را به نام گنبدهاي ديامتيك نشان مي دهد.

در شكل هاي 6-j-iنمونه ديگري از گنبدها را به نام گنبدهاي حبابي ملاحظه مي كنيد.

در شكل هاي 6-k,lنمونه ديگري از گنبدها به نام گنبدهاي ژئودزيك ملاحظه مي شود

اتصالات در گنبدهاي دنده اي و اشفدلر حتما صلب هستند . از لحاظ پخش منظم نيرو ، گنبدهاي ژئودزيك، ديامتيك و حبابي بسيار مناسب هستند.

-4 امتيازاتسازههايفضاكار

امروزه در سراسر دنيا سازه هاي فضاكار به سرعت در حال پذيرش و مقبوليت در بين طراحان و مهندسين سازه مي باشند ؛ اين امر را نمي توان فقط مرهون جذابيت و زيبايي بيشتر اين سازه ها دانست، بلكه دلايل متعددي كه در ذيل به پاره اي از آنها اشاره مي شود در گسترش محبوبيت اين سازه ها موثر بوده است:

• جذابيت و زيبايي بيشتر و قابليت ساخت انواع فرمهاي دلخواه.

• ذخيره مقاومتي بيشتر به دليل داشتن درجات نامعيني بالا در مقايسه با ساير سازه هاي

متداول.

• سختي و صلبيت زياد اين سقف ها قابليت استثنايي براي حمل بارهاي بزرگ متمركز

و غير متقارن بوجود مي آورد.

• سيستم هاي فضاكار براي پوشش سالن هاي بزرگ اجتماعات، سالن هاي نمايشگاهي، ورزشگاه ها، آشيانه هواپيما، كارخانه هاي صنعتي، مساجد و به طور كلي تمام سازه هايي كه به نحوي محدوديت تكيه گاه هاي مياني دارند، ايده آل بوده و در اين موارد از نظر جلوه هاي ظاهري و مسائل سازه اي حالت منحصر بفردي را نسبت به ساير سيستم هاي جايگزين ايجاد مي كند.

• اكثر سيستم هاي فضاكار پيش ساخته بوده و قطعات مورد نياز آنها انبوه سازي

مي شوند به همين دليل اين سيستم ها معمولا به سادگي و در زمان كوتاهي توليد و

نصب مي شوند.

در آخر مي توان گفت كه اصلي ترين علت گسترش روز افزون سازه هاي فضاكار در جهان،

اقتصادي تر بودن اين سيستم ها است.

-5 خلاصهونتيجهگيري

در اين مقاله تلاش بر اين بود كه اصولي هر چند مجمل درباره سازه هاي فضاكار بيان شود، تا دانشجويان و محققين با ا ين نوع سازه و انواع مورد استفاده آن در دنيا بيش از پيش آشنا شوند و همچنين زمينه اي باشد براي تحقيق و پژوهش بيشتر در قبال اين مسئله . با توجه به قابليت هاي سازه هاي فضاكار كه در بالا بيان شده است و از طرفي ذكر اين نكته كه در كشور ما پيشرفت روزافزون را شاهد ه ستيم استفاده از اين نوع سازه ها براي پوشش دهنه هاي بزرگ پيشنهاد مي شود هر چند كه به دليل مسائل و مشكلات اقتصادي پيشرفت هاي كمي در مورد نحوه ساخت و نصب و مسائل فني و ايمني اين سازه ها صورت گرفته است اما اميد است با توجه و التفاتي كه استاد گرانقدر جناب آقاي پروفسور نوشين به اين مسئله مبذول فرموده اند شاهد پيشرفت و ترقي روزافزون و استفاده بيشتر و بهتر از اين سازه ها در كشور عزيزمان ايران بشود . البته توجه به اين نكته كه در ايران متخصصين

و اساتيدي در اين زمينه كارهاي بزرگي را انجام داده اند لازم و ضروري است و با يد از تجربيات آنها در اين زمينه استفاده شود.



به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

دوستان خوبم مطالب خوبی رو گذاشتند...در ادامه سعی می کنم بیشتر با تصویر مطالب را ارائه کنم تا تاپیک جامع تر بشه...:icon_gol:



تعريف و تاريخچه سازه هاي فضاكار

به سازه اي كه اصولا رفتار سه بعدي داشته باشد، به طوريكه به هيچ ترتيبي نتوان رفتار كلي آن را با استفاده از يك يا چند مجموعه مستقل دوبعدي تقريب زد، سازه فضاكار ناميده مي شود . با اين

تعريف طيف وسيعي از سازه ها يعني حتي برخي از قوس ها و گنبدهاي آجري گذشته نيز جزو سازه هاي فضاكار محسوب مي شوند ، اما در اينجا منظور سازه هاي سه بعدي خاص هستند كه معمولا داراي اعضاي مستقيم با اتصالات صلب يا مفصلي مي باشند.










Beijing Airport / Foster + Partners




مسجد شیخ لطف الله اصفهان

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر


پروفسور نوشین در کارگاه آموزشی کرمان



آشنايي با پروفسور نوشين

پروفسور هوشيار نوشين بي شك يكي از افتخارات ايران در عرصه سازه به ويژه سازه هاي فضاكار ميباشند كه مبدع طرح مفاهيم فرمكسي جبر سازه فضاكار به شمار ميروند.شايد ايشان را از اين

نظر بتوان پدر علم سازه هاي فضاكار در جهان به شمار آورد كما اينكه شاگردان ايشان هم اكنون در عصر حاضر در گوشه هاي جهان خالق طرح هاي بي نظر و منحصر به فرد در طراحي و ساخت انواع هندسه هاي سازه هاي فضاكار ميباشند.



از خدمات استاد:

تدوين نرم افزار بي نظير فرمين زير نظر ايشان كه هرچند آخرين ورژن آن به اواخر سال 2000 ميلادي برميگردد اما گستره استفاده از آن به حدي وسيع ميباشد كه تقريبا تمام سازه هاي فضا

كار حتي سازه هاي با فرم آزاد را ميشود طراحي کرد.

Space Structures Journal - سردبير ژورنال بين المللي

- چاپ كتب و مقالات متعدد در زمينه جبر فرمكسي در ترسيم سازه هاي فضاكار

- و رئيس پژوهشگاه سازه هاي فضاكار دانشگاه ساري انگلستان

معرفي تني چند از شاگردان پروفسور نوشين

- دكتر نصرالله ديانت:

دكتر ديانت در سال 1973 اولين دانشجوي ايراني پروفسور نوشين در مركز تحقيقات سازه هاي فضاكار دانشگاه ساري انگليس بودند كه پس از فارغ التحصيلي در كشور شروع به طراحي و اجراي انواع سازه هاي فضاكار نمودند كه ميشود ايشان را از طراحان برجسته اين حرفه ناميد كه پروژه هاي اجرايي فوق العاده اي طراحي نمودند كه براي نمونه ميتوان از پرژه هاي زير نام برد:

طرح سايه بان جايگاه استاديوم زاهدان، نورگير سقفي دانشكده علوم دانشگاه سمنان






طرح سايه بان جايگاه استاديوم زاهدان - دكتر نصرالله ديانت








نورگير سقفي دانشكده علوم دانشگاه سمنان - دكتر نصرالله ديانت





به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

دكتر عيسي سلاجقه

پروفسور عيسي سلاجقه در سال 1976 به عنوان بورس دانشگاه افضلي پور كرمان دانشجوي استاد نوشين در دانشگاه ساري بودندوهم اكنون عضو هيئت علمي عمران دانشگاه شهيد باهنر كرمان و از چهره هاي سرشناس سازه اي به خصوص در زمينه بهينه سازي سازه ها در كشور ميباشند.

-دكتر محمود گلابچي- عضو هيئت علمي دانشكده هنر هاي زيبا دانشگاه تهران و مولف بيش از 20 كتاب در زمينه سازه هاي فضاكار.



دكتر هريسچيان -عضو هيئت علمي دانشگاه صنعتي

- دكتر شاهرخ مالك- عضو هيئت علمي دانشگاه

-دكتر مقيمي- استاد معماري و عضو هيئت علمي دانشگاه زنجان



-دكتر چناقلو- عضو هيئت علمي عمران و رئيس دانشگاه صنعتي سهند تبريز



كه موضوع تز دكتري ايشان در دانشگاه ساري نزد دكتر بررسي اتصالات

صلب و نيمه صلب در سازه هاي فضاكار بود.

-دكتر عابدي- عضو هيئت علمي عمران دانشگاه صنعتي سهند تبريز



- دكتر طهوري -موضوع تز ايشان بررسي اثر باد بر روي سازه هاي فضاكار ميباشد

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

سازه هاي فضا كار داراي ويژگيهاي خاصي به شرح زير مي باشد:(به نقل از وبسايت شركت فضاكاران)



1. دهانه :

• سيستم سازه فضاكار قادر به پوشاندن دهانه هاي بزرگ با حداقل مواد مصرفي مي باشد.

(فولاد مصرفي درسازه فضاكار يك سوم كمتر از سازه هاي متداول ديگر مي باشد)



2. سرعت نصب :

• به علت پيش ساخته بودن قطعات سرعت عمليات مونتاژ و نصب بسيار بالا و اقتصادي مي باشد.



3. وزن كم و قابليت جابجايي :

• سازه فضاكار داراي وزن كم بوده و قابليت جابجايي با دست را دارا مي باشد.



4. انعطاف پذيري در طراحي :

• سازه فضاكار قابليت افزايش و كاهش سطح را دارا بوده و امكان جابجايي ستونها بدون اينكه

خطري براي سازه فضاكار ايجاد گردد ميسر مي باشد.



5. مقاومت در برابر نيروهاي ديناميكي :

• سازه فضاكار مقاومت بالاتري در برابر بارهاي ديناميكي همچون زلزله انفجار بارباد در مقايسه

به سازه هاي متداول ديگر از خود نشان مي دهد.



6. عبور تاسيسات :

• از فضاي بين دولايه در شبكه هاي فضايي به راحتي مي توان جهت عبور تاسيسات الكتريكي

و مكانيكي استفاده نمود.



7. ظاهر زيبا:

• سازه فضاكار از نظر نماي ظاهري بسيار زيبا بوده و نيازي به استفاده از سقف كاذب در اين سازه نيست.



8. ايمني سازه :

• سختي زياد سازه تغير شكل سازه را پايين مي آورد.

• درجه نامعين اين نوع سازه بالا بوده و معمولا خرابي موضعي باعث خرابي كل سازه نمي گردد.

• بعلت رفتار سه بعدي، توزيع تنش در تمام جهات انجام مي گردد.






سرعت نصب بالا








ظاهر زیبا





به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

انواع سازه هاي فضاكار

سازه فضاكار تخت يك يا دولايه (Double Layer Space Structures )



به تركيب يك سيستم يك يا چند وجهي با لايه هاي واحد شبكه گفته مي شود . شبكه مسطح تركيبي از يك دو وجهي كه با تيرهاي واحد متصل شده است مي باشد . شبكه هاي تخت مي توانند داراي يك، دو يا سه و حتي چند لايه باشند، ولي بيشتر به صورت دولايه مورد استفاده قرا ر مي گيرند.

شبكه هاي دولايه از دو صفحه موازي كه بوسيله عناصري به هم متصل گرديده اند تشكيل مي شوند. يك نمونه استفاده از اين شبكه ها در آشيانه هواپيماها است.





زماني كه اعضا در شبكه دولايه طويل شوند براي جلوگيري از خطر كمانش كردن از شبكه هاي سه لايه استفاده مي شود و با توجه به اينكه نيمي از هزينه هاي سازه هاي فضاكار را پيونده ها تشكيل مي دهند اين نوع سازه ها اغلب غير اقتصادي است .



نكته ديگري كه در طراحي شبكه ها ي دولايه واكثر سازه هاي فضاكار بايد در نظر گرفت اين است كه براي توزيع بهتر نيرو و كششي شدن آن ستون ها در داخل شبكه قرار گيرند و ستون به چند گره متصل شود و بهتر است براي توزيع منظم نيرو در سازه در اطراف كنسول داشته باشيم.






شبكه دولايه، كاري از شركت تومواِ ژاپن

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر




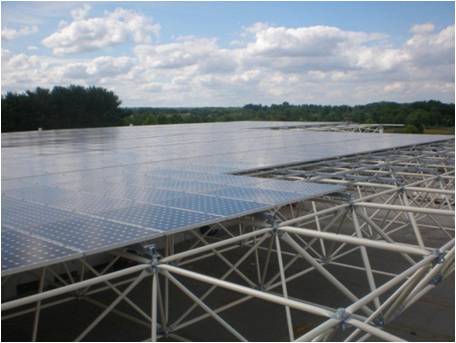

چند نمونه از شبكه هاي دولايه در شكل نشان داده شده است.

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

انواع سازه هاي فضاكار

چليك ( شبكه هاي انحنا دار سهموي يا سهلوي و چليك مركب)



به شبكه اي كه در يك جهت داراي انحنا باشد، چليك مي گويند . اين سازه بيشتر براي پوشش سطوح مستطيلي دالان مانند استفاده شده و بعضا فاقد ستون مي باشند و روي لبه هاي چليك كه به تكيه گاه متصل است، قرار مي گيرند .





چليك ها داراي محور مي باشند. اگر چليك يك لايه باشد اتصالات به شكل صلب است . چليك ها اغلب به شكل تركيبي استفاده مي شوند و تير كمري نقش تركيب كردن چليك ها به يك ديگر را بازي مي كنند. نكته اي كه در طراحي اين نوع سازه ها بايد در نظر گرفت اين است كه انتهاي چليك بايد قوي باشد و اين تقويت را مي شود بوسيله تير، تير و ستون و شكل خورشيد مانند انجام داد.



نكته ديگري كه در طراحي شبكه ها ي دولايه واكثر سازه هاي فضاكار بايد در نظر گرفت اين است كه براي توزيع بهتر نيرو و كششي شدن آن ستون ها در داخل شبكه قرار گيرند و ستون به چند گره متصل شود و بهتر است براي توزيع منظم نيرو در سازه در اطراف كنسول داشته باشيم.






نمونه چليك، كاري از شركت تايو كوگيو



به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

انواع سازه هاي فضاكار

اگر شبكه اي در دو جهت داراي انحنا باشد، گنبد ناميده مي شود . شايد رويه يك گنبد بخشي از يك كره يا يك مخروط يا اتصال چندين رويه باشد . گنبدها سازه هايي با صلبيت بالا مي باشند و براي دهانه هاي بسيار بزرگ تا حدود 250 متر مورد استفاده قرار مي گيرند . ارتفاع گنبد بايد بزرگتر از 15 % قطر پايه گنبد باشد.






نمونه اي گنبد، كاري از شركت تومواِ ژاپن






گنبد دنده ای








گنبد دیامتیک








گنبد لملا






گنبد ژئودزیک








گنبد برایی







به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر




گنبد شكل 6 – a يك نوع گنبد از نوع دنده اي مي باشد. در صورتيكه تعداد دنده ها زياد باشد بايد به مسئله شلوغي اعضا درراس گنبد توجه شود كه براي اجتناب از اين مسئله بهتر است كه برخي از دنده هاي نزديك راس حذف شود .شکل 6-b










گنبد ديگري به نام اشفدلر (مهندس آلماني) در شكل 6 – c نشان داده شده است كه تعداد زيادي از اين نوع گنبدها بعد از قرن 19 توسط اشفدلر و ديگران ساخته شده است . از ايرادات اين گنبد مي توان به مسئله شلوغي اعضا در راس اشاره كرد، كه براي حل اين مشكل همان راه حل بالا ارائه مي شود. 6 – d





به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر




نمونه ديگري از گنبدها، گنبد لَمِلا است. اين گنبد را مي توان به نوعي تركيبي از يك يا چند حلقه كه با يكديگر متقاطع هستند، دانست.

6-e ,6-f








شکل های 6-g , 6-h نوع ديگري از خانواده ي گنبدها را به نام گنبدهاي ديامتيك نشان مي دهد.

به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر




در شکل های 6-I , 6-j نمونه ديگري از گنبدها را به نام گنبدهاي حبابي ملاحظه مي كنيد.








در شکل های 6-k , 6-i نمونه ديگري از گنبدها را به نام گنبدهاي حبابي ملاحظه مي كنيد.





به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

اجزاي سازه فضاكار:

در سازه هاي فضاكار نزديك به 50 % درصد از كل هزينه ها صرف هزينه اتصالات ميگردد در حاليكه درسازه معمولي هزينه اتصالات نزديك به 20 % كل هزينه ميباشد.از اين رو مهمترين اجزاي سازه فضاكاراتصالات آنها ميباشد.



گوي : عبارت است از يك كره فولادي تو پر كه به منظور ايجاد پايداري و ارتباط بين اعضاي سه بعدي بكار مي رود.گويها خود و اعضا مربوطه شان را در يك موقعيت ثابت نگه مي دارند و باعث ايجاد تعادل بين نيروهاي اعضا مي شوند.گويها همچنين داراي سوراخهاي رزوه دار شعاعي نيز مي باشند كه عضوهاي سازه توسط انتهاي مخروطي خود تحت زواياي مشخصي بر روي اين سوراخها كه داراي سطح ماشينكاري شده مي باشند، مي نشينند و پيچ مي شوند .



گوي پيچ ها مي تواند از جنس آلومينيوم يا فولاد باشد.اما اگر فولادي باشد بايد براي تغيير شكل هاي موجود كنترل گردد كه در اين صورت اتصالات بزرگتري خواهيم داشت. آلومينيوم علاوه بر اينكه وزن يك سوم فولاد دارد ، مقاومتكششي بالاتري نيز دارد.



گوي هاي اتصال مرو از جنس آلياژ فولاد فرچ شده كوبين كاري شده سيكا 45 ميباشد.مهمترين عيب سيكا 45اينست كه چنانچه نياز به جوش روي آن باشد،جوش پذيري خوبي ندارد و بايد با پيش گرمايش امكان جوش روي گوي را فراهم نمود.گوي استاندارد با زواياي مابين پيچ برابر 45 درجه ميباشد.



ضخامت گوی ها معمولا از 60 – 90 میلیمتر شروع می شود و تا30 سانتی متر افزایش می یابد.






گوی



به اشتراک گذاری این ارسال


لینک به ارسال
به اشتراک گذاری در سایت های دیگر

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

مهمان
ارسال پاسخ به این موضوع ...

×   شما در حال چسباندن محتوایی با قالب بندی هستید.   حذف قالب بندی

  تنها استفاده از ۷۵ اموجی مجاز می باشد.

×   لینک شما به صورت اتوماتیک جای گذاری شد.   نمایش به عنوان یک لینک به جای

×   محتوای قبلی شما بازگردانی شد.   پاک کردن محتوای ویرایشگر

×   شما مستقیما نمی توانید تصویر خود را قرار دهید. یا آن را اینجا بارگذاری کنید یا از یک URL قرار دهید.


×
×
  • جدید...
