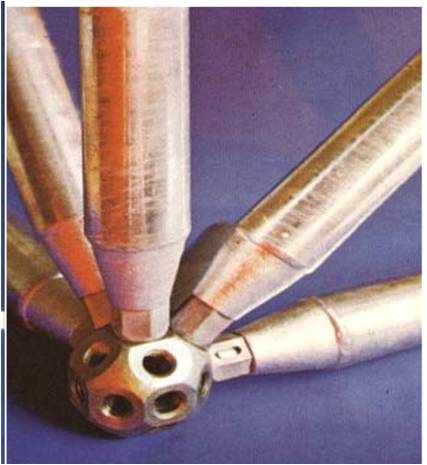

مخروطي :جهت ملاحظات هندسي در محل اتصال المان به گوي از قطعه مخروطي شكل فولادي كه به لوله جوش مي شود استفاده مي گردد .اين قطعه داراي دو نوع كششي و فشاري مي باشد .مهمترين نقش آن جلوگيري از تراكم لوله هاي در نزديكي گوي ميباشد






مخروطی

لوله : عضو ديگر سازه ها كه جهت تحمل نيروهاي محوري (كششي ، فشاري) بكار مي رود لوله ها مي باشند كه دو انتهاي آن بريده شده و سر آن بوسيله قطعه مخروطي كه اتصال آن را با ساير قطعات امكان پذير مي سازد،جوش مي شود .

لوله هايي كه در خرپاي سازه فضاكار استفاده ميشود 6 متري ميباشد كه براي جلوگيري از هدر رفتن مصالح در قطعات 2 و 3 متري برش داده ميشود.براي همين براي اعضاي هم وند هاي سازه هاي فضاكار اعضاي با طول ومقاطع يكسان و در طول 2 يا 3 متر پيشنهاد شده است.










لوله



لینک به دیدگاه

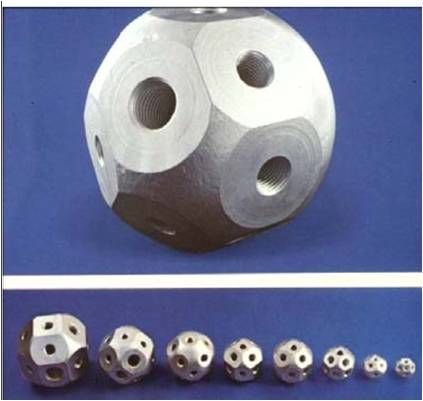

اجزاي سازه فضاكار:

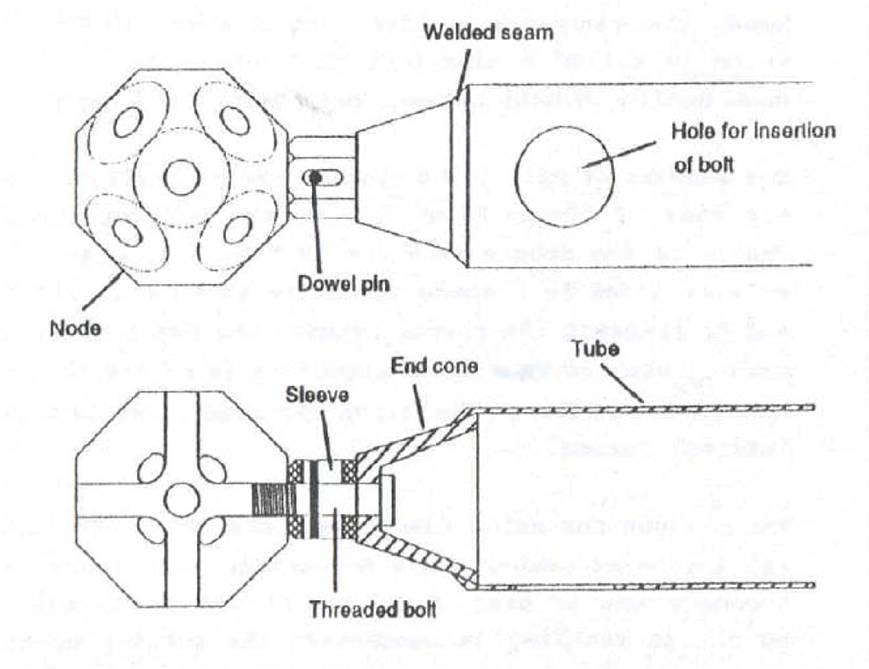

پيچ : يك اتصال جدا شدني بوده و جهت انتقال نيرو از آن كمك گرفته مي شود .در شبكه فضايي شركت فضاكاران صنعت درحالت كششي عمل مي كند و نيروي كششي از گل پيچ به نشيمنگاه مخروطي انتقال پيدا مي كند.پيچ هاي اين سيستم داراي كلاس سختي بالا ( 8.8 و 10.9 ) مي باشند .






پیچ





اسليو :(غلاف) مهره اي مي باشد كه در فشار عمل مي كند و جهت محكم نمودن پيچ ها در داخل گوي نيز استفاده مي شود.اسليوها به دو شكل شياردار و سوراخ دار توليد مي شوند كه توسط پين به پيچ متصل مي گردند .جهت محكم كردن و اطمينان از ورود كافي بولت درون رزوه از اسليو يا غلاف استفاده ميكنيم كه طول آن بستگي به نيروي موجود در اتصال و طول بولت دارد.پين روي اسليو(غلاف) براي كنترل ميزان فرورفتگي پيچ درون گوي تعبيه گرديده است.






اسليو

لینک به دیدگاه




پوشاننده سازه فضاكار

سقف يا پوشش رويي سازه فضاكار كه به جهت انتقال بار برف و ميباشند معمولا از جنس آلومينيوم و از نوع با ضخامت و سختي بسيار پايين ميباشد و اين پوشش روي سازه فضاكار المان صفحه اي از نوع كم و نيز جرم و وزن كم استفاده نمود.



پوشاننده هاي پاشامي

اين نوع پوشاننده ها معمولا از جنس تفلون ،پلي اتيلن و فايبرگلاس با الياف شيشه ميباشد.اما نوع معمول جنس اين نوع سازه هاي پارچه اي در سازه هاي چادر با ابعاد معمول از نوع پلي اتيلن ميباشد.و در محل هایی با دهانه ی بالا (35 متر) مانند استادیوم از پاشامی از جنس پی وی سی استفاده می شود.



هزينه طرح نصب و اجراي سازه پارچه اي حدودا 283 هزار تومان در متر مربع ميباشد.

- ساندويچ پانل : قابليت عايق در مقابل صوت و حرارت

- ورق پلي كربنات : قابليت عبور نور در انواع رنگي ، شفاف و نيمه شفاف ، تخت و چند جداره

- ورق گالوانيزه : در رنگهاي متنوع الكترو استاتيك

لینک به دیدگاه

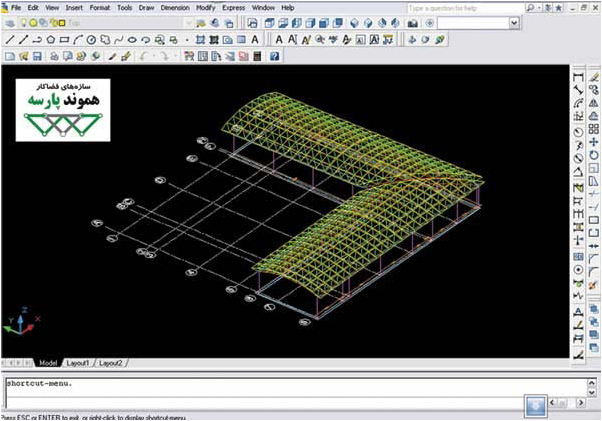

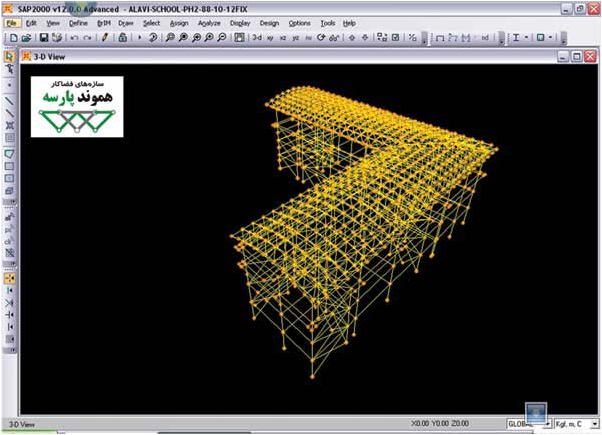

نصب سازه فضاكار

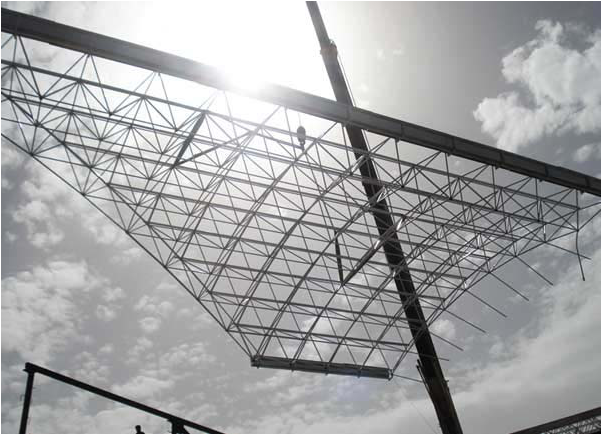

همانگونه که در شکل زیردیده می شود به جهت جلوگیری از تمرکز تنش وارده به گره های خرپا و نیز احتیاط لازم برای جلوگیری از واژگونی سازه در حین بالا بردن نیاز به زنجیر کردن سر جرثقیل به 4 گره می باشد که در شکل رو به رو نشان داده شده برای یک سازه فضاکار به ابعاد احتمالی 50 در 50 نیاز به 4 جرثقیل در 4 گوشه می باشد که هر کدام 4 گره از سازه را گرفته اند.








هزینه طرح،اجرا و نصب سازه فضاکار حدودا 70 -80 هزارتومان در مترمربع خواهد بود.



نصب پوشانه








لینک به دیدگاه
  • 1 ماه بعد...
با سلام از مطالب علمي عالي شما متشكرم لطفا ادامه مطلب را نيز در سايت درج نمائيد



درود دوست خوبم..مطالب که فک کنم در همین حد هم جامع و کامل باشه...البته اگر مطلبی بود حتما قرار داده می شه...ولی اگر تصویر نیاز دارد...به این تاپیک هم سر بزنید..



[h=3]بانک تصویری سازه های فضاکار[/h]
