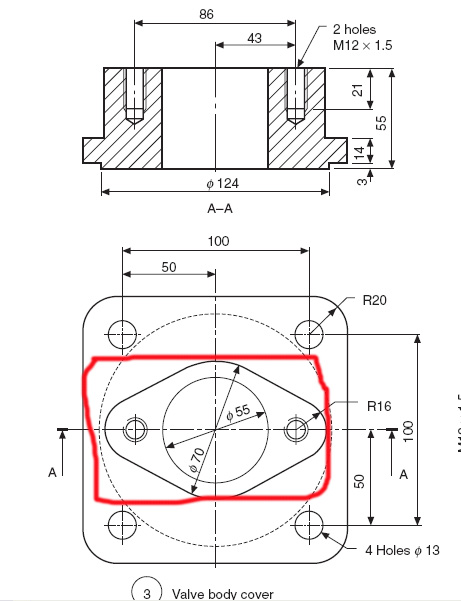

pianist 31,129 اشتراک گذاری ارسال شده در 16 فروردین، ۱۳۹۰ سلام بنظرتون این شکلو که شبیه بیضی هست چجوری میکشن؟؟ برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 1 نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 16 فروردین، ۱۳۹۰ سلام بنظرتون این شکلو که شبیه بیضی هست چجوری میکشن؟؟ http://www.upload-noandishaan.ir/images/36kgnwga1opi1vmsr4rt.jpg یه فیلم گذاشتم برا دانلود...توش کامل شکلو کشیدم....فقط یک نکته! اون بیضی رو با دستور line باهاس کشید...اون جاهایی که نیاز هست تا دایره بکشی،نباید از دستور خارج بشی،کافیه مائوس رو ببری رو نقطه ای که ازونجا می خوای دایره رو شروع کنیو روش نیگر دار، میبینی که خط تبدیل به دایره میشه... http://www.MegaShare.com/3163989 اینم خود فایل : http://www.MegaShare.com/3164043 نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 16 فروردین، ۱۳۹۰ یه فیلم گذاشتم برا دانلود...توش کامل شکلو کشیدم....فقط یک نکته!اون بیضی رو با دستور line باهاس کشید...اون جاهایی که نیاز هست تا دایره بکشی،نباید از دستور خارج بشی،کافیه مائوس رو ببری رو نقطه ای که ازونجا می خوای دایره رو شروع کنیو روش نیگر دار، میبینی که خط تبدیل به دایره میشه... برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام اینم خود فایل : برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام خیلی عالی دستت درد نکنه... فقط یه سوال و اون اینکه اولین خطی که شروع به کشیدنش کردی تو همون بیضی با چه زاویه ای و نسبت به کجا کشیدیش؟ 1 نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 16 فروردین، ۱۳۹۰ خیلی عالی دستت درد نکنه... فقط یه سوال و اون اینکه اولین خطی که شروع به کشیدنش کردی تو همون بیضی با چه زاویه ای و نسبت به کجا کشیدیش؟ زاویه ی خاصی لازم نیست...فقط کافیه شکلی مشابه اونچه که تو نقشه اومده بکشی...بعد با کامل کردن مشخصاتی که خود نقشه داده،sketchاتت تثبیت میشه! نقل قول لینک به دیدگاه
R@M!N 2,978 اشتراک گذاری ارسال شده در 16 فروردین، ۱۳۹۰ یه فیلم گذاشتم برا دانلود...توش کامل شکلو کشیدم....فقط یک نکته!اون بیضی رو با دستور line باهاس کشید...اون جاهایی که نیاز هست تا دایره بکشی،نباید از دستور خارج بشی،کافیه مائوس رو ببری رو نقطه ای که ازونجا می خوای دایره رو شروع کنیو روش نیگر دار، میبینی که خط تبدیل به دایره میشه... برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام اینم خود فایل : برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام یه سوال.... میشه یه لوزی کشید و گوشه هاشو fillet زد ؟ 2 نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 17 فروردین، ۱۳۹۰ یه سوال....میشه یه لوزی کشید و گوشه هاشو fillet زد ؟ آره....از اینم میشه استفاده کرد منتهی به شرطی که قیدی بین اضلاع ایجاد نشه... بعد از فیقلتها بایستی دو فیلت بزرگ که روبروی هم هستن رو با دستور concenric هم مرکز کنید... تو این روش یک عامل باعث کاهش سرعت میشه...اونم 2بار استفاده کردن از دستور filletه که اگر دستت عادت کنه ، حلّه! نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 20 فروردین، ۱۳۹۰ لحیم یا braze رو چجوری روی قطعه ایجاد میکنن؟؟ نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 20 فروردین، ۱۳۹۰ لحیم یا braze رو چجوری روی قطعه ایجاد میکنن؟؟ جوشکاری منظورته؟ توسط تولبار weldment! کامل توضیح بدم تولبارشو؟ چی می خوای بکشی بده بیاد تا رو اون مانور کنیم....:smiley (18): نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 20 فروردین، ۱۳۹۰ فیلم های آموزشی سالیدورک برای علاقمندان: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 2 نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 21 فروردین، ۱۳۹۰ خب من یه کره کشیدم ولی انگار با گوشتکوب زدن تو سرش! :icon_pf (34): یعنی خیلی پخ شده اصلا شبیه کره نیست درحالی که همون روشی که خودت گفتی رو رفتم... برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام نقل قول لینک به دیدگاه

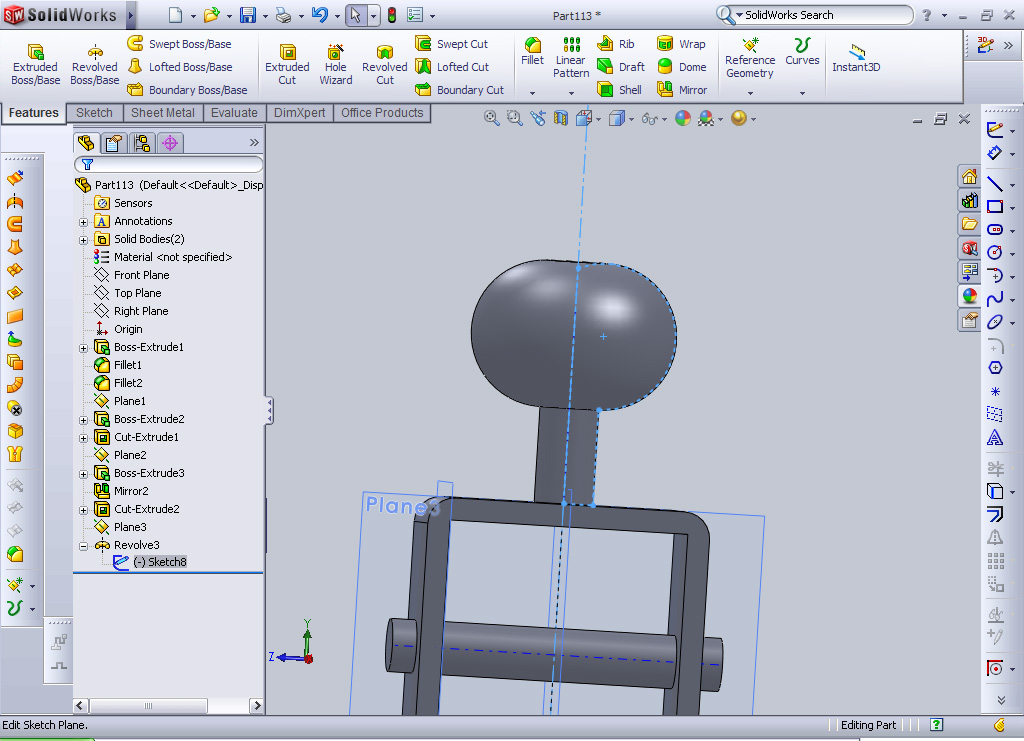

amin 202 مهمان اشتراک گذاری ارسال شده در 21 فروردین، ۱۳۹۰ خب من یه کره کشیدم ولی انگار با گوشتکوب زدن تو سرش! :icon_pf (34):یعنی خیلی پخ شده اصلا شبیه کره نیست درحالی که همون روشی که خودت گفتی رو رفتم... http://www.upload-noandishaan.ir/images/tapdnpyryks531411ddp.jpg sketchاتت رو بذار.... باید یک سر دایرت مماس بشه به خط محور دوران ....اونوقت سرش پخ در نمیاد! درست مثل sketch زیر....البته میشه طوری کشید که به اون خط کمکی نیازی نباشه که تو ویدئو کاملاً طبق اون روش روفتم جلو.... نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 22 فروردین، ۱۳۹۰ اون قسمت منحنی بالای شکلو چجوری میکشن؟؟ 2تا منحنی داره با شعاع مختلف و فکر کنم مرکز یکسان برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام نقل قول لینک به دیدگاه

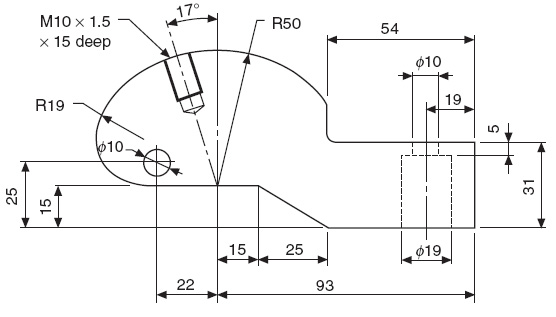

amin 202 مهمان اشتراک گذاری ارسال شده در 22 فروردین، ۱۳۹۰ اون قسمت منحنی بالای شکلو چجوری میکشن؟؟ 2تا منحنی داره با شعاع مختلف و فکر کنم مرکز یکسان http://www.upload-noandishaan.ir/images/onp3k70uu3gm49q9qld.jpg نه...مرکز دایره ی بالایی با خط افقی که به دایره ی کوچیک وصله coincidenceه... و دو انتهای دایره ی بزرگتر تو راستای افق هستن! به شکل زیر توجه کن:» نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 23 فروردین، ۱۳۹۰ سلام میشه اشکالات من رو تو این مدل بگی؟؟ برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام نقل قول لینک به دیدگاه

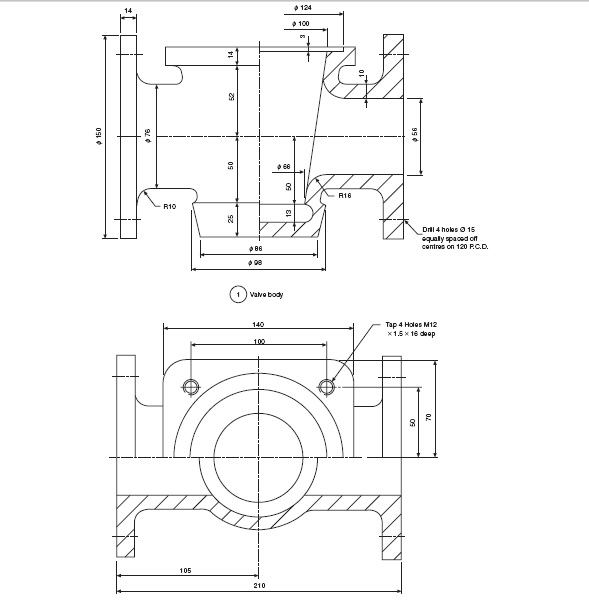

pianist 31,129 اشتراک گذاری ارسال شده در 23 فروردین، ۱۳۹۰ اینم نقشش که انصافا خیلی گنگ بود... :icon_pf (34): برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام نقل قول لینک به دیدگاه
R@M!N 2,978 اشتراک گذاری ارسال شده در 25 فروردین، ۱۳۹۰ سلام :w139: در دستور loft در pm ها و در قسمت centerline parameters وقتی اسکچی رو که به صورت اسپلاین است رو در این قسمت انتخاب می کنم قابل قبول نیست -شکل اول قبل از زدن سنترلاین و شکل دوم حالتیه که غیر قابل قبوله انگار چرا تغییری ایجاد نمی کنه ؟؟:w139: میشه با شکل نشون بدید کاربرد سنترلاین پارامترز چیه ؟:w139: :mornincoffee: 1 نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 25 فروردین، ۱۳۹۰ اینم نقشش که انصافا خیلی گنگ بود... http://www.upload-noandishaan.ir/images/dyv68ko0b6ep3m9rqjk4.jpg بیا....اگر سوالی موند بگو تا توضیح بدم... http://www.megashare.com/3190088 فقط سعی کن مراحلو اونجوری که من رفتم بری جلو...قطعه ی جالبی بود! سلام میشه اشکالات من رو تو این مدل بگی؟؟ http://www.megashare.com/3183587 ایراد زیاد داره...از کجا شروع کنم؟ اول اینکه بغل pipe رو فیلت زدی... شکل وسطم بشکل مکعب کشیدی که با توجه به نمای برشش باید بصورت مخروط ناقص میکشیدی... نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 26 فروردین، ۱۳۹۰ بیا....اگر سوالی موند بگو تا توضیح بدم... برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام فقط سعی کن مراحلو اونجوری که من رفتم بری جلو...قطعه ی جالبی بود! ایراد زیاد داره...از کجا شروع کنم؟ اول اینکه بغل pipe رو فیلت زدی... شکل وسطم بشکل مکعب کشیدی که با توجه به نمای برشش باید بصورت مخروط ناقص میکشیدی... مرسی برای اینکه وقت گذاشتی... ولی مطمئنی که همونطوری میشه؟؟ از نمای بالا یه مربع کشیده که دورش فیلت شده ولی تو شکلی که کشیدی اصلا مربعی ندیدم و یکی اینکه شکل از 2 طرف به هم ارتباط داره یعنی کلا هیچطرفش بسته نیست ( با توجه به خط چینها) نقل قول لینک به دیدگاه
R@M!N 2,978 اشتراک گذاری ارسال شده در 27 فروردین، ۱۳۹۰ چرا سوال منو جواب نمیدین ؟:w821: نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 27 فروردین، ۱۳۹۰ سلام میشه اشکالات من رو تو این مدل بگی؟؟ برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام این را هم ببینید: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام چند نکته ساده مهندسی در مورد این قطعه: ۱- قطعه به نظر پوسته یک شیر است. ۲- قطعه به روش ریخته گری casting و سپس ماشین کاری ساخته می شود. نقشه جزییاتی شامل کنترل اندازه ها و کیفیت سطح (ماشین کاری سطوح) و حتی تلورانس کلی را تعریف نکرده و بسیار ناقص است. ۳- مدل سازی در برنامه CAD: در قطعات ریخته گری، ضخامت کلی قطعه ثابت است (در این قطعه 10mm) و به همین دلیل یکی از روش های مدل سازی چنین قطعاتی استفاده از دستور shell است. کلیات قطعه در این روش، بصورت توپر مدل می شود و سپس توسط دستور shell توخالی شده و بقیه جزییات به آن اضافه می شود. به ترتیب بکارگیری دستورات در این حالت نکاهی بیاندازید. نسخه فایل: sw2010 1 نقل قول لینک به دیدگاه
